कम वोल्टेज बिजली वितरण स्विचगियर

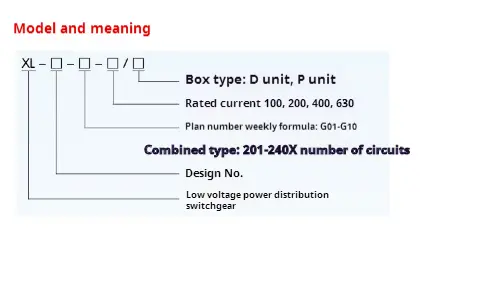

● मॉडल अर्थ

● शर्तों का उपयोग करना

◆ XL-21 टाइप कम वोल्टेज पावर डिस्ट्रीब्यूशन स्विचगियर को 2000 मीटर से कम ऊंचाई पर स्थापित किया जाना चाहिए।

◆ परिवेश का तापमान और परिवेशी हवा का तापमान +40 ℃ से अधिक नहीं है, लेकिन औसत तापमान +35 ℃ से अधिक नहीं है और परिवेशी वायु तापमान 24 -घंटे की अवधि में -100 ℃ से कम नहीं है।

◆ हवा में कोई अत्यधिक धूल, एसिड, नमक, संक्षारक और विस्फोटक गैस नहीं होनी चाहिए। सापेक्ष तापमान +40 ℃ के उच्चतम तापमान पर 50% से अधिक नहीं होगा, और उच्च सापेक्ष तापमान को सबसे कम तापमान पर अनुमति दी जाती है, जैसे कि 90% नीचे +20 ℃। यह माना जाना चाहिए कि तापमान में बदलाव के कारण सामान्य संघनन कभी -कभी हो सकता है।

◆ जब उपयोगकर्ताओं की विशेष आवश्यकताएं होती हैं, तो वे निर्माता के साथ बातचीत कर सकते हैं।

● डिजाइन सुविधाएँ

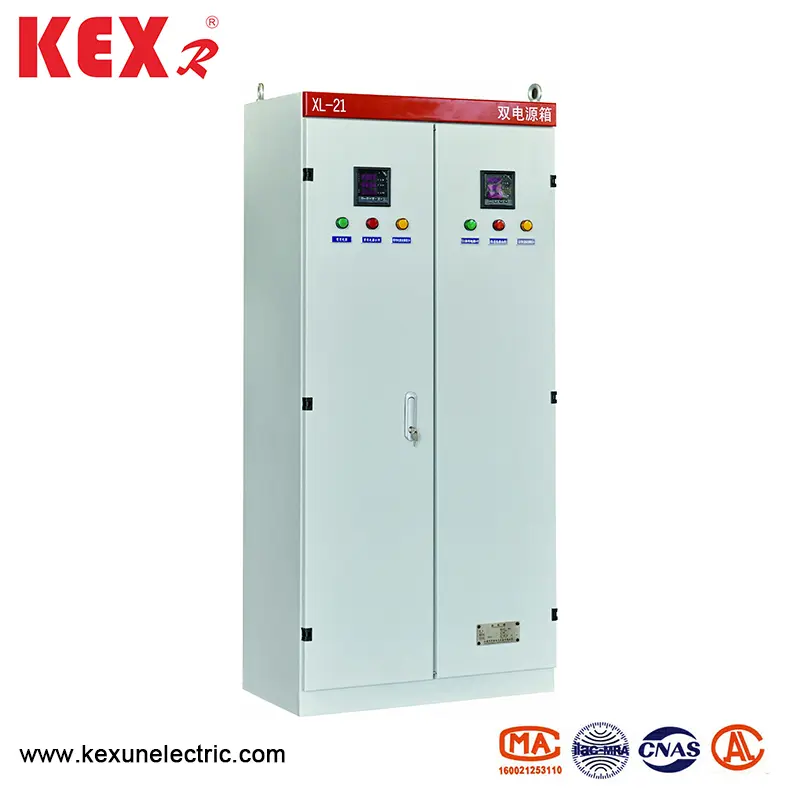

◆ XL-21 टाइप कम वोल्टेज पावर डिस्ट्रीब्यूशन स्विचगियर फर्श-माउंटेड है और इसे सीधे ट्रांसफार्मर के नीचे स्थापित किया जा सकता है। स्विचगियर बॉडी उच्च गुणवत्ता वाले स्टील प्लेट वेल्डेड या इकट्ठे से बना है, और चाकू स्विच ऑपरेटिंग हैंडल को स्विचगियर के सामने दाहिने कॉलम पर स्थापित किया गया है, जिसका उपयोग स्विचिंग पावर सप्लाई के लिए किया जा सकता है। पावर डिस्ट्रीब्यूशन बॉक्स के सामने एक वोल्टमीटर स्थापित है। बस वोल्टेज को इंगित करता है। बिजली वितरण बॉक्स के सामने एक दरवाजा है। दरवाजा खोलने के बाद, बिजली वितरण बॉक्स में सभी उपकरण उजागर हो जाते हैं, जो रखरखाव के लिए सुविधाजनक है। यह बिजली वितरण बॉक्स चीन द्वारा डिज़ाइन किए गए नए घटकों को अपनाता है, जिसमें कॉम्पैक्ट संरचना, सुविधाजनक रखरखाव और सर्किट योजनाओं के लचीले संयोजन की विशेषताएं हैं। पावर डिस्ट्रीब्यूशन बॉक्स शॉर्ट सर्किट प्रोटेक्शन के रूप में सर्किट ब्रेकर से सुसज्जित है, और एक ऑपरेशन बटन को दरवाजे के सामने स्थापित किया जा सकता है।

◆ ऑपरेशन मोड: मैनुअल।

◆ स्थापना मोड: ऊर्ध्वाधर स्थापना

◆ वायरिंग मोड: फिक्स्ड वायरिंग

● XL-21 के तकनीकी पैरामीटर कम वोल्टेज पावर डिस्ट्रीब्यूशन स्विचगियर टाइप करें

● XL-21 टाइप कम वोल्टेज पावर डिस्ट्रीब्यूशन स्विचगियर का उपयोग करना और उपयोग करना

◆ पावर डिस्ट्रीब्यूशन बॉक्स को निरीक्षण पास करने के बाद ही पैक और ले जाया जा सकता है। जब उत्पाद गंतव्य पर आता है, तो पहले जांचें कि बॉक्स पूरा हो गया है या नहीं। यदि पावर डिस्ट्रीब्यूशन बॉक्स तुरंत स्थापित नहीं किया गया है, तो उत्पाद को सूखे और साफ जगह पर स्टोर करें।

The पावर डिस्ट्रीब्यूशन बॉक्स को इंस्टॉलेशन ड्राइंग के अनुसार स्थापित किया जा सकता है, और फाउंडेशन चैनल स्टील और स्क्रू उपयोगकर्ता द्वारा प्रदान किए जाएंगे। यदि केबल आउटगोइंग है, तो उपयोगकर्ता नींव के खांचे और केबल ट्रेंच को नीचे के पेस्ट बोल्ट के बाहर दफना देगा।

◆ बिजली वितरण बॉक्स स्थापित या ओवरहॉल किए जाने के बाद, वस्तुओं की एक श्रृंखला का निरीक्षण किया जाना चाहिए और इसे संचालन में डालने से पहले परीक्षण किया जाना चाहिए।

(1) जांचें कि आंतरिक विद्युत उपकरण और वायरिंग योजनाबद्ध आरेख के अनुरूप हैं या नहीं।

(2) यह देखने के लिए कई बार स्विच की जाँच करें और संचालित करें कि क्या यह लचीला और सामान्य है।

(3) जांचें और परीक्षण करें कि क्या सभी मीटर और रिले सटीक हैं।

● आदेश आदेश देना

आपूर्ति करते समय केक्सुन द्वारा प्रदान किए गए दस्तावेज और सामान।

▶ वितरण सूची।

▶ उत्पाद प्रमाण पत्र।

▶ कारखाने निरीक्षण रिपोर्ट।

▶ उत्पाद विवरण

▶ प्राथमिक प्रणाली आरेख, नियंत्रण योजनाबद्ध आरेख और माध्यमिक वायरिंग आरेख।

▶ कैबिनेट डोर कीज़, ऑपरेटिंग हैंडल और स्पेयर पार्ट्स कॉन्ट्रैक्ट में निर्दिष्ट।

▶ मुख्य घटकों के उपयोग के लिए निर्देश
