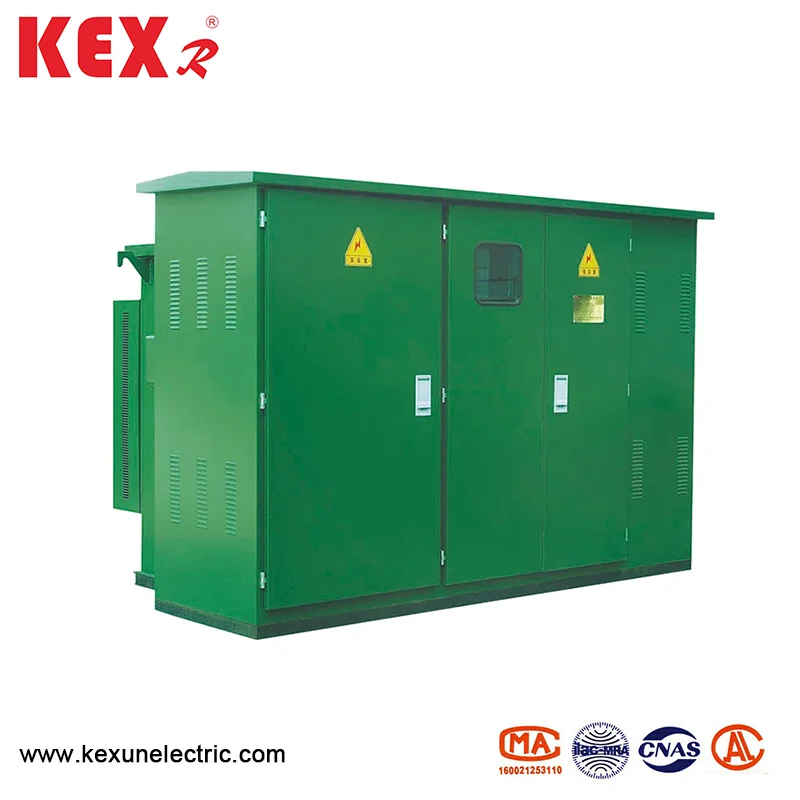

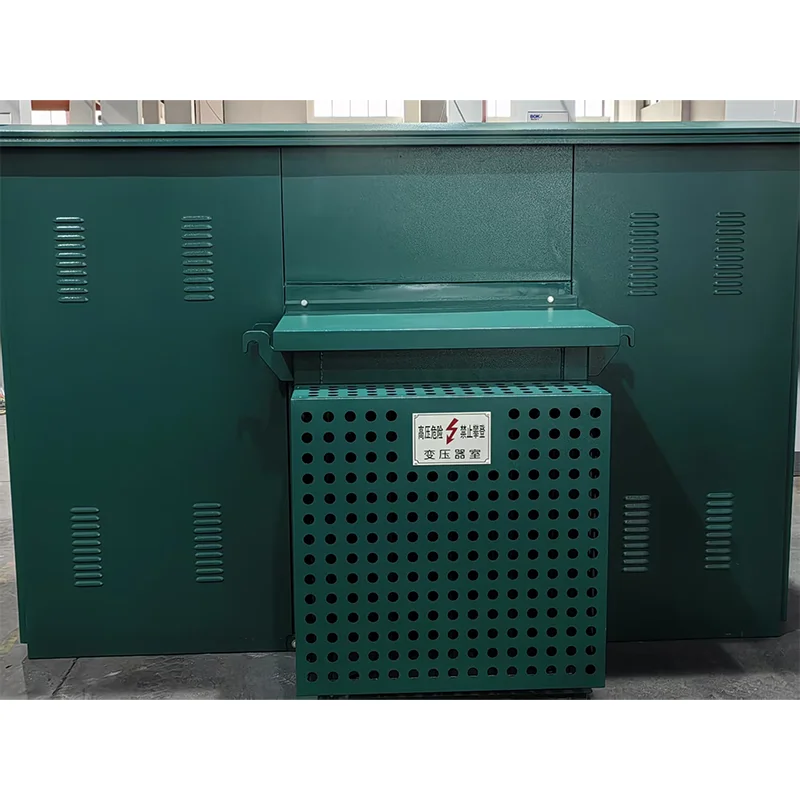

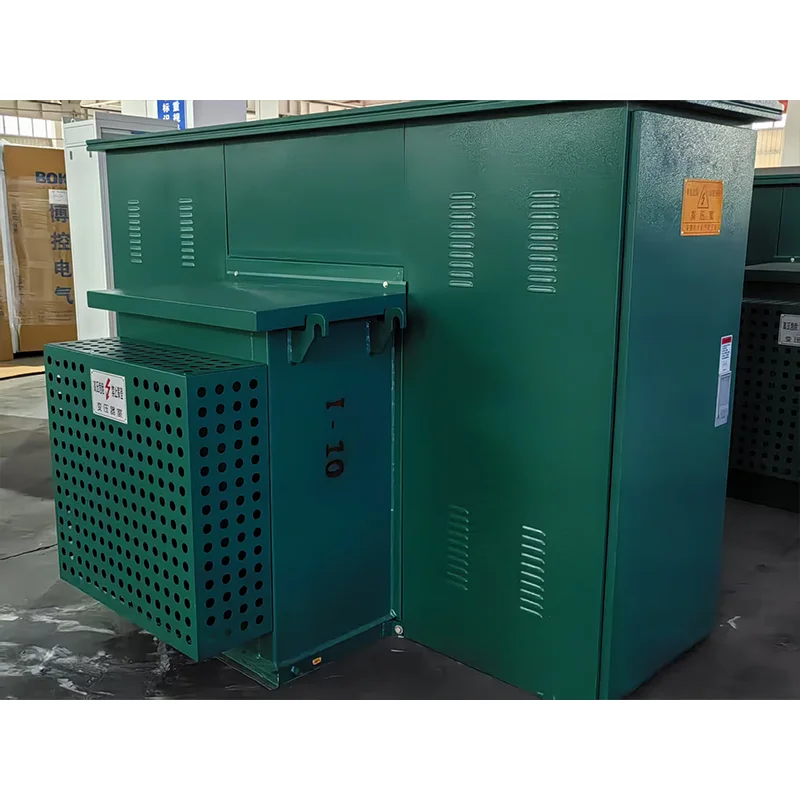

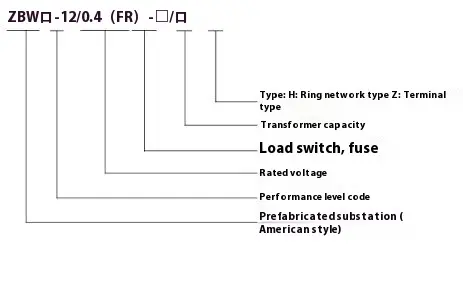

पूर्व-स्थापित अमेरिकी बॉक्स प्रकार कैबिनेट

● उत्पाद लाभ

1। पूर्व-स्थापित अमेरिकी बॉक्स प्रकार कैबिनेट में कॉम्पैक्ट और मानक संरचना, छोटी मंजिल की जगह है, जो उसी क्षमता के साथ यूरोपीय प्रकार की तुलना में बहुत कम है।

2। सील, अछूता संरचना, मजबूत सुरक्षा।

3। पूर्व-स्थापित अमेरिकी बॉक्स प्रकार कैबिनेट कम नुकसान, कम शोर, कम तापमान वृद्धि, मजबूत अधिभार क्षमता, शॉर्ट सर्किट प्रतिरोध और मजबूत प्रभाव प्रतिरोध के साथ ट्रांसफार्मर को अपनाते हैं, जो उत्पाद के उच्च प्रदर्शन को सुनिश्चित करता है।

4। ग्राहकों की अनुकूलित आवश्यकताओं को पूरा करने और विभिन्न उपयोग परिदृश्यों से निपटने के लिए विभिन्न समाधानों को स्वीकार करें।

● कैबिनेट की संरचना

◆ समग्र लेआउट

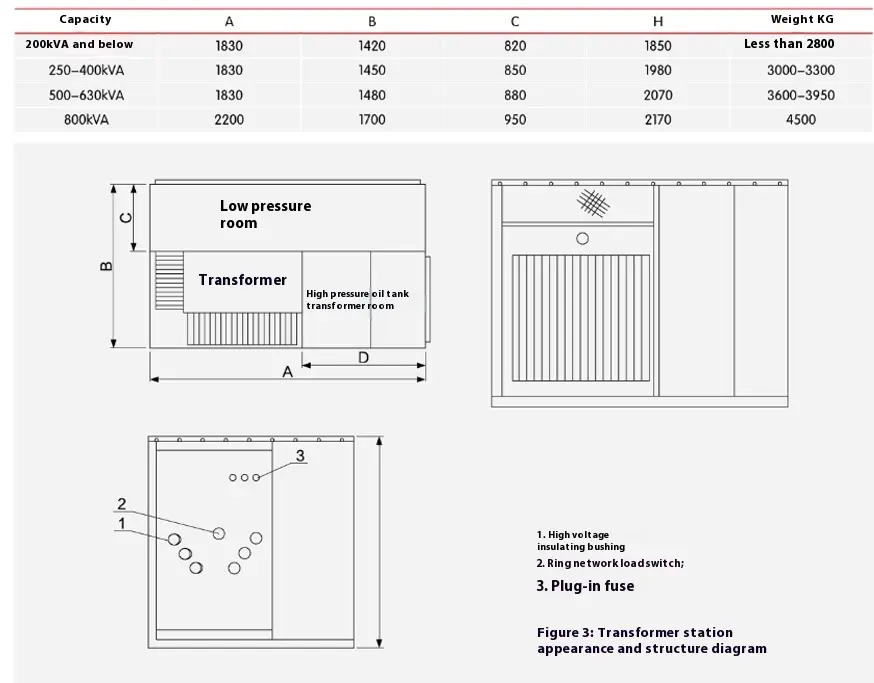

10kV पूर्व-स्थापित अमेरिकी बॉक्स प्रकार कैबिनेट की उपस्थिति और संरचना को आंकड़े 2 और 3 में दिखाया गया है। तेल टैंक को दो भागों में विभाजित किया गया है, ऊपरी भाग उच्च दबाव वाले तेल टैंक है, और निचला हिस्सा ट्रांसफार्मर तेल टैंक है। दो भाग केवल विद्युत रूप से जुड़े हुए हैं और तेल अवरुद्ध है। योजनाबद्ध आरेख को चित्र 1 में दिखाया गया है, जिसमें "I" और "I" लाइनें लूप नेटवर्क फीडर हैं, "LL" शाखाएँ ट्रांसफार्मर शाखाएं हैं, और "V" कम-वोल्टेज आउटपुट है। कैबिनेट का उपयोग रिंग नेटवर्क पावर सप्लाई सिस्टम और टर्मिनल सिस्टम दोनों में किया जा सकता है, और रूपांतरण बहुत सुविधाजनक है। लाइन की फ़ीड और "Lⅲ" शाखा को रिंग नेटवर्क के लोड स्विच के साथ स्विच किया जाता है। इसी समय, ट्रांसफार्मर के उच्च-वोल्टेज पक्ष का आने वाला टर्मिनल शॉर्ट-सर्किट फॉल्ट और ओवरलोड और शाखा के तापमान सुरक्षा से अधिक की सुरक्षा के लिए बैकअप सुरक्षा फ़्यूज़ और प्लग-इन फ़्यूज़ से सुसज्जित है। इसी समय, उच्च-वोल्टेज डिस्प्ले डिवाइस और लाइटनिंग अरेस्टर भी स्थापित किए जा सकते हैं। ट्रांसफार्मर का कम-वोल्टेज छोर एक मीटर और कम-वोल्टेज सर्किट ब्रेकर से गुजरने के बाद आउटपुट होता है।

◆ ट्रांसफार्मर

पूर्व-स्थापित अमेरिकी बॉक्स प्रकार कैबिनेट ने कम नुकसान, कम तापमान वृद्धि और कम शोर के साथ S11 श्रृंखला तीन-चरण तेल-प्रकरण ट्रांसफार्मर को अपनाया है। पूरी तरह से सील संरचना प्रभावी रूप से वायु प्रदूषण और नमी के कारण होने वाले इन्सुलेशन में गिरावट को अलग करती है। तेल टैंक शेल की नालीदार शीट में गर्मी अपव्यय और शीतलन के कार्य होते हैं, और प्रभावी रूप से आंतरिक दबाव को कम करते हैं।

◆ दो-स्टेशन टर्मिनल लोड स्विच

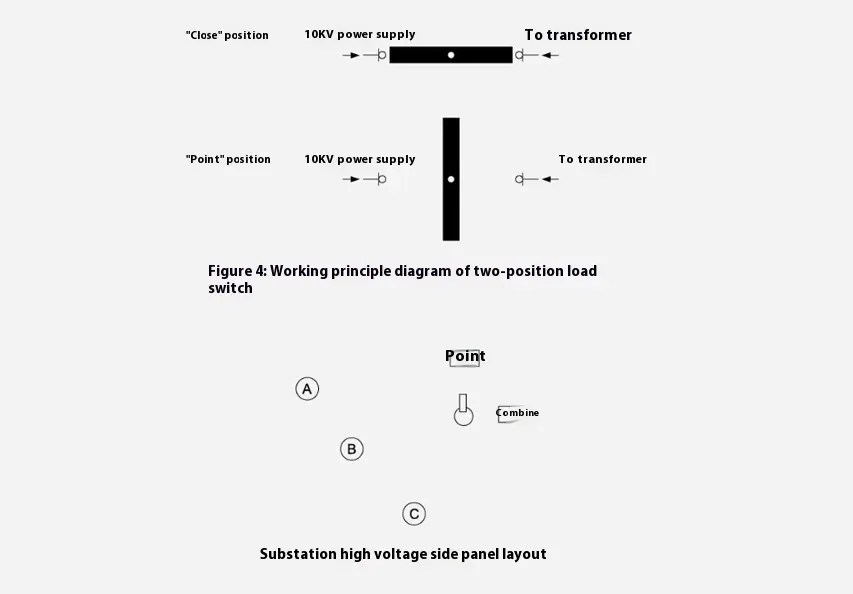

इसके संरचनात्मक आरेख को चित्र 4 में दिखाया गया है, जिसमें "I" उच्च-वोल्टेज आने वाले टर्मिनल से जुड़ा हुआ है। ऑपरेशन के दौरान, उपयोगकर्ता लोड स्विच के घूर्णन शाफ्ट में विशेष ऑपरेटिंग हैंडल सम्मिलित करता है और इसे 90 डिग्री वामावर्त घुमाता है, और लोड स्विच "ऑफ" स्थिति में बदल जाता है। टर्मिनल लोड स्विच केवल टर्मिनल पावर सप्लाई मोड में ट्रांसफार्मर शाखा को काट देता है या प्लग-इन फ्यूज कोर की जगह लेते समय काम करता है, इसलिए टर्मिनल नकारात्मक लोड स्विच में केवल दो पदों पर और चालू होते हैं, और ऑपरेटिंग बल भी इसके छोटे आकार के कारण छोटा होता है। तेल टैंक में तेल प्रदूषण को कम करने के लिए, यह सुझाव दिया जाता है कि उपयोगकर्ता दबाव साइड लोड को कम करने के लिए लोड स्विच को संचालित करने से पहले कम-वोल्टेज स्विच को बंद कर देता है।

◆ सुरक्षा फ्यूज

पूर्व-स्थापित अमेरिकी बॉक्स प्रकार कैबिनेट के संरक्षण फ्यूज को ट्रांसफॉर्मर शाखा में प्लग-इन फ्यूज के साथ श्रृंखला में जुड़ा हुआ है (चित्रा 2 में आर 1 और आर 2 देखें) एक पूर्ण-श्रेणी के संरक्षण फ्यूज बनाने के लिए। यह केवल तभी उड़ाता है जब कैबिनेट के अंदर एक शॉर्ट-सर्किट की गलती होती है, इसलिए उड़ाने की संभावना बहुत कम होती है। यह ऊपरी तेल टैंक में स्थापित है, और यदि इसे अपडेट किया जाना है तो तेल टैंक को खोलने की आवश्यकता है।

◆ INSERT TYPE FUSE

इसके पिघलने कोर में दोहरी संवेदनशीलता (तापमान और वर्तमान) होती है, अर्थात, यह तब पिघल जाता है जब लोड साइड विफल हो जाता है (अधिभार या अत्यधिक तापमान)। प्लग-इन फ्यूज और बैकअप प्रोटेक्शन फ्यूज का उपयोग श्रृंखला में किया जाता है, जो पूरी रेंज को छोटे करंट (कई बार) से बड़े करंट (कई दसियों किलोएम्पर) तक की रक्षा कर सकता है, और अधिकतम ब्रेकिंग करंट 50ka है।

टिप्पणी:

1. तालिका में सूचीबद्ध सभी फ़्यूज़ की रेटिंग हैं। बैकअप प्रोटेक्शन फ्यूज को केवल तभी उड़ाया जाता है जब पूर्व-स्थापित अमेरिकी बॉक्स प्रकार कैबिनेट के अंदर शॉर्ट सर्किट गलती होती है।

2. चयनित ट्रांसफार्मर केवल DYN11 के कनेक्शन मोड के लिए उपयुक्त है।

3. सम्मिलित फ्यूज का चयन करते समय, यह माना जाना चाहिए कि ट्रांसफार्मर की पूर्ण क्षमता का 3-4 गुना 300 के भीतर पिघलाया जाना चाहिए, और साथ ही, यह संतुष्ट होना चाहिए कि ट्रांसफार्मर की 12 गुना पूर्ण क्षमता वर्तमान को 0.1s का उपयोग करने पर पिघल नहीं होना चाहिए।

4. IEC मानकों के अनुसार, फ्यूज -25 ℃ ~+40 ℃ की राजनीतिक सीमा में काम कर सकता है। जब तेल का तापमान +40 ℃ से अधिक होता है, तो फ्यूज की रेटेड करंट को प्रत्येक 1 ℃ वृद्धि के लिए 1% तक कम किया जाना चाहिए।

◆ कोहनी प्रकार और "टी" टाइप केबल हेड

12kV पूर्व-स्थापित अमेरिकी बॉक्स प्रकार के केबल को अपनाने वाली और आउटगोइंग लाइनों को अपनाने वाली उच्च-वोल्टेज इनकमिंग और आउटगोइंग लाइनें, और उच्च-वोल्टेज बिजली की आपूर्ति को एपॉक्सी-कास्ट इन्सुलेट स्लीव्स द्वारा तेल टैंक से बाहर ले जाया जाता है। फैक्ट्री के परीक्षण और उपयोगकर्ता की स्वीकृति परीक्षण को सुविधाजनक बनाने के लिए, इन्सुलेट स्लीव्स में स्वयं 10KV पावर फ्रीक्वेंसी का सामना करने की क्षमता होती है, जो वोल्टेज और लाइटनिंग इम्पल्स वोल्टेज का सामना करती है। केबल हेड को स्थापित करने से पहले, यह जानना आवश्यक है कि उपयोगकर्ता को बिजली के गिरफ्तारियों की आवश्यकता है या नहीं। यदि आवश्यक हो, तो लूप की आने वाली और आउटगोइंग लाइनों पर आस्तीन को इंसुलेट करने का एक सेट डबल-पास प्रकार को अपनाता है, और दूसरा सेट सिंगल-पास प्रकार को अपनाता है।

एक कोहनी या टी-आकार का केबल हेड चुनें जो केबल सेक्शन से मेल खाता है, इसकी आंतरिक और बाहरी सतहों को साफ करता है और निर्जल इथेनॉल के साथ इन्सुलेट स्लीव की सतह को आस्तीन की सतह पर थोड़ा 7501 वैक्यूम सिलिकॉन ग्रीस लागू करें, और इसे केबल कार्य क्षेत्र की विशेष स्थापना विनिर्देशों के अनुसार स्थापित करें। डबल-पास इंसुलेटिंग आस्तीन के दूसरे छोर पर, उसी तरह से एक विशेष पूरी तरह से सील जस्ता ऑक्साइड अरेस्टर स्थापित करें। केबल हेड की स्थापना के लिए निर्देश देखें।

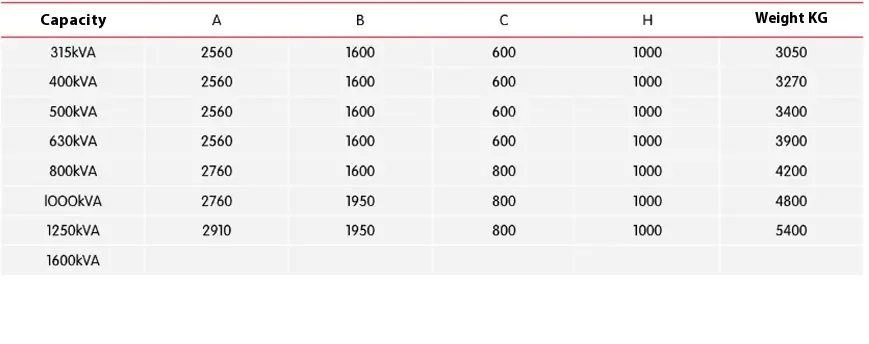

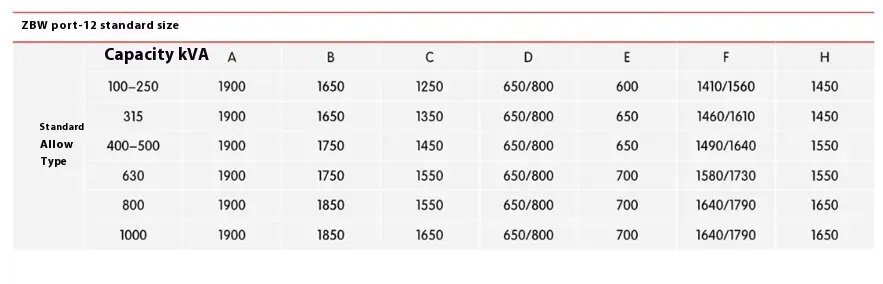

● पूर्व-स्थापित अमेरिकी बॉक्स प्रकार कैबिनेट के आयाम
