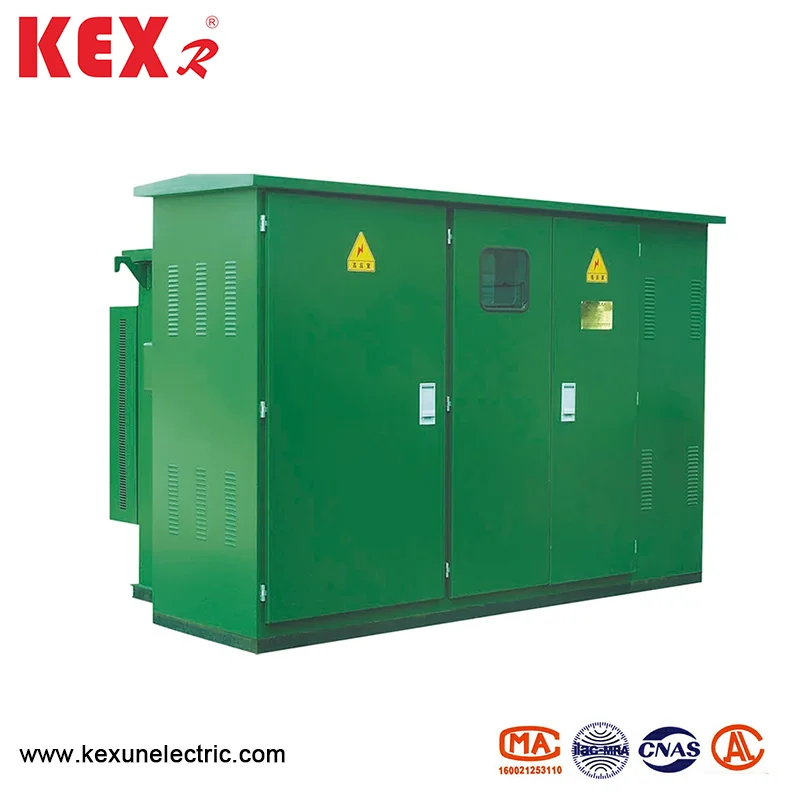

पूर्व-स्थापित अमेरिकी बॉक्स प्रकार सबस्टेशन

● उत्पाद संरचना विशेषताओं

◆ ZBW-12 पूर्व-स्थापित अमेरिकी बॉक्स प्रकार के सबस्टेशन में कॉम्पैक्ट संरचना और छोटी मात्रा होती है, जो घरेलू यूरोपीय बॉक्स ट्रांसफार्मर के केवल 1/3 ~ 1.5 के साथ समान क्षमता के साथ है, इस प्रकार फर्श की जगह को बहुत कम करता है।

◆ सबस्टेशन पूरी तरह से सील और पूरी तरह से अछूता संरचना को अपनाता है, इन्सुलेशन दूरी के बिना, और मज़बूती से व्यक्तिगत सुरक्षा की रक्षा करता है।

◆ उच्च-वोल्टेज वायरिंग का उपयोग रिंग नेटवर्क और टर्मिनल दोनों के लिए किया जा सकता है, लचीली बिजली आपूर्ति मोड और उच्च विश्वसनीयता के साथ।

◆ उत्कृष्ट ट्रांसफार्मर प्रदर्शन: कम हानि, कम शोर और कम तापमान में वृद्धि; मजबूत अधिभार क्षमता, शॉर्ट सर्किट प्रतिरोध और प्रभाव प्रतिरोध।

◆ सभी प्रकार के कम-वोल्टेज फ़ीड-आउट आवश्यकताओं को पूरा करें, जिन्हें योजना के अनुसार चुना जा सकता है या स्वयं द्वारा डिज़ाइन किया गया है।

● तकनीकी पैरामीटर तालिका

● फ्यूज

पूर्व-स्थापित अमेरिकी बॉक्स प्रकार के सबस्टेशन के उच्च वोल्टेज पक्ष को बैकअप प्रोटेक्शन फ्यूज और प्लग-इन फ्यूज की श्रृंखला कनेक्शन द्वारा पूर्ण श्रेणी की सुरक्षा के साथ प्रदान किया जाता है, जो सिद्धांत में सरल, किफायती और विश्वसनीय है; बैकअप प्रोटेक्शन फ्यूज एक तेल-इंस्पेड हाई-वोल्टेज वर्तमान-सीमित फ्यूज है जिसमें बड़ी ब्रेकिंग क्षमता है। केवल जब ट्रांसफार्मर आंतरिक रूप से विफल हो जाता है, तो प्लग-इन फ्यूज एक दोहरे-संवेदनशील फ्यूज से लैस होता है, जो वर्तमान और तापमान की दोहरी सुरक्षा प्रदान कर सकता है। दोहरे-संवेदनशील फ्यूज को उड़ाने के बाद, फ्यूज कोर को आसानी से साइट पर बदला जा सकता है।

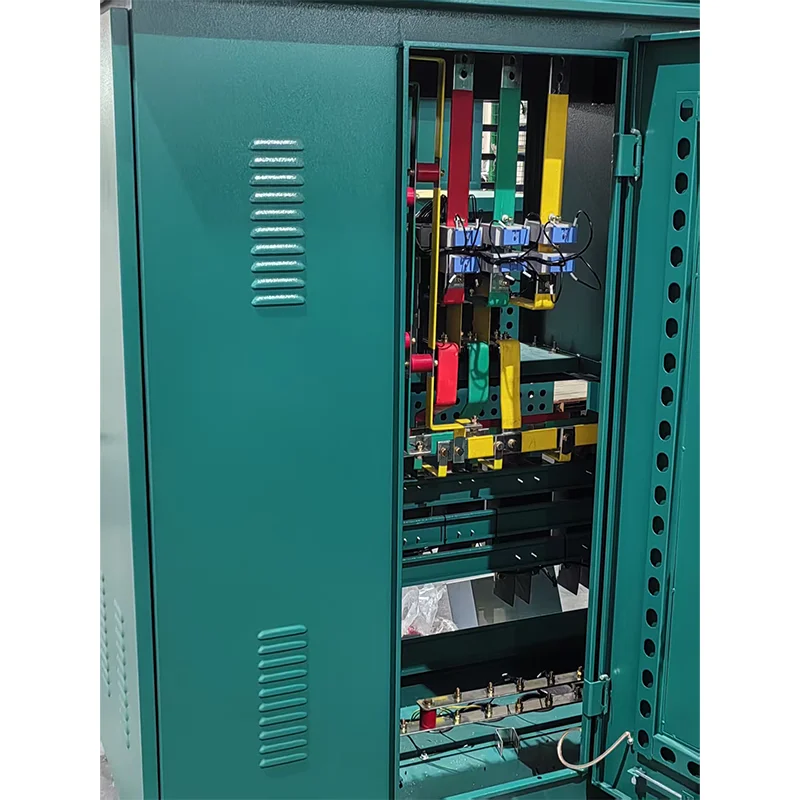

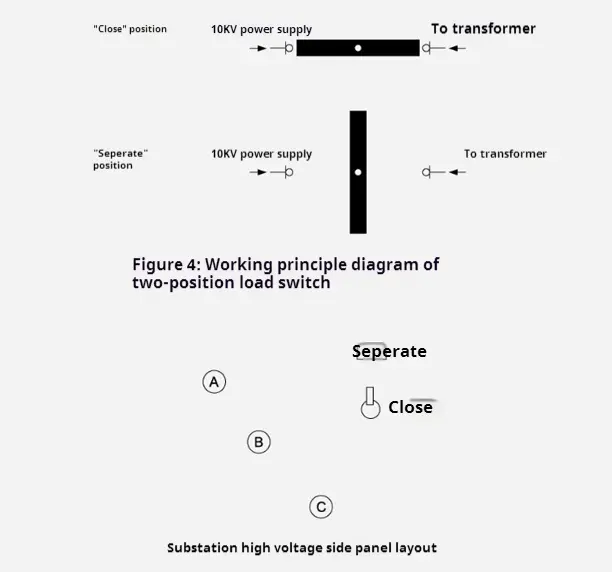

● संरचना और संचालन अनुक्रम

1. लेआउट

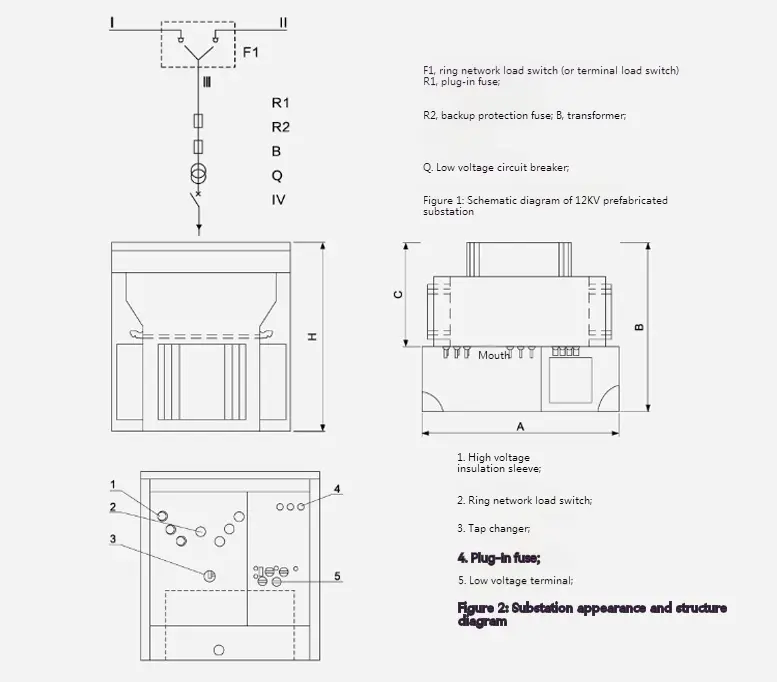

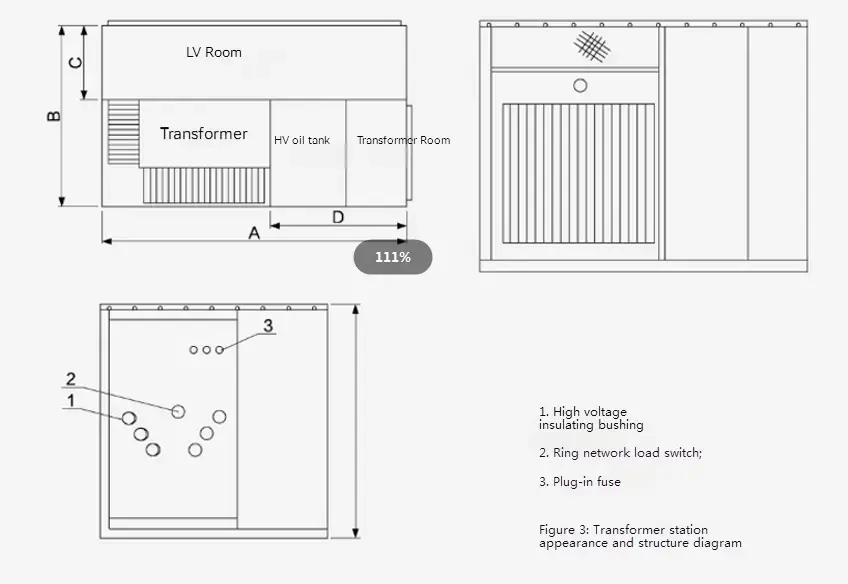

10kV ZBW-12 के आकार और संरचना के लिए पूर्व-स्थापित अमेरिकी बॉक्स प्रकार सबस्टेशन, चित्र 2 और चित्रा 3 देखें। तेल टैंक को दो भागों में विभाजित किया गया है: ऊपरी भाग उच्च-वोल्टेज तेल टैंक है और निचला हिस्सा ट्रांसफार्मर तेल टैंक है। दो भाग केवल विद्युत रूप से जुड़े हुए हैं, लेकिन तेल अवरुद्ध है। योजनाबद्ध आरेख को चित्र 1 में दिखाया गया है, जिसमें "I" और "I" लाइनें लूप नेटवर्क फीडर हैं, "LL" शाखाएँ ट्रांसफार्मर शाखाएं हैं, और "V" कम-वोल्टेज आउटपुट है। सबस्टेशन का उपयोग रिंग नेटवर्क पावर सप्लाई सिस्टम और टर्मिनल सिस्टम दोनों में किया जा सकता है, और रूपांतरण बहुत सुविधाजनक है। लाइन की फ़ीड और "Lⅲ" शाखा को रिंग नेटवर्क के लोड स्विच के साथ स्विच किया जाता है। इसी समय, ट्रांसफार्मर के उच्च-वोल्टेज पक्ष का आने वाला टर्मिनल बैकअप सुरक्षा फ़्यूज़ और प्लग-इन फ़्यूज़ से सुसज्जित है, जो कि शॉर्ट-सर्किट फॉल्ट और ओवरलोड और ब्रांच के ओवरटेमेरेचर प्रोटेक्शन की सुरक्षा के लिए है। इसी समय, उच्च-वोल्टेज डिस्प्ले डिवाइस और लाइटनिंग अरेस्टर भी स्थापित किए जा सकते हैं। ट्रांसफार्मर का कम-वोल्टेज छोर एक मीटर और कम-वोल्टेज सर्किट ब्रेकर से गुजरने के बाद आउटपुट होता है।

आयाम तथा वजन

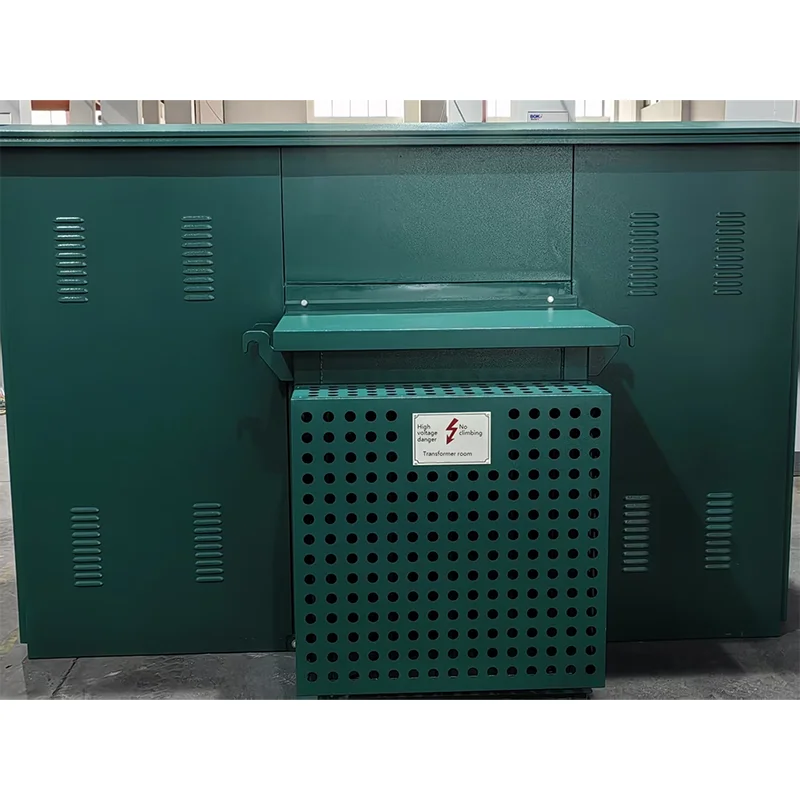

2. ट्रांसफार्मर

KEXR पूर्व-स्थापित अमेरिकी बॉक्स प्रकार के सबस्टेशन नए S9 और S11 श्रृंखला को अपनाते हैं तीन-चरण तेल बाढ़ ट्रांसफार्मर में कम नो-लोड हानि, कम तापमान वृद्धि, कम शोर और कम ऊंचाई के फायदे हैं। ट्रांसफार्मर का नो-लोड लॉस और लोड लॉस मूल एस 9 ट्रांसफार्मर की तुलना में कम है, जो वर्तमान में घरेलू उन्नत स्तर तक पहुंचता है। ट्रांसफार्मर पूरी तरह से सील संरचना का है, जो प्रभावी रूप से वायु प्रदूषण और नमी के कारण होने वाले इन्सुलेशन में गिरावट को अलग करता है। 40-90 मिमी का एक एयर कुशन तेल टैंक के शीर्ष पर छोड़ दिया जाता है, जो तेल टैंक शेल के गलियारे के साथ एक साथ गर्मी अपव्यय और ठंडा होने की भूमिका निभा सकता है, और प्रभावी रूप से आंतरिक दबाव को कम कर सकता है।

आयाम तथा वजन

3. बैकअप सुरक्षा फ्यूज

यह ट्रांसफार्मर शाखा में प्लग-इन फ्यूज के साथ श्रृंखला में जुड़ा हुआ है (चित्रा 2 में आर 1 और आर 2 देखें) एक पूर्ण-श्रेणी के संरक्षण फ्यूज बनाने के लिए। यह केवल तभी उड़ाता है जब सबस्टेशन के अंदर एक शॉर्ट-सर्किट की गलती होती है, इसलिए उड़ाने की संभावना बहुत कम होती है। यह ऊपरी तेल टैंक में स्थापित है, और यदि इसे अपडेट किया जाना है तो तेल टैंक को खोलने की आवश्यकता है।

4. प्लग-इन फ्यूज

◆ इसके पिघलने वाले कोर में दोहरी संवेदनशीलता (तापमान और वर्तमान) है, अर्थात, यह पिघल जाता है जब लोड साइड विफल हो जाता है (अधिभार या अत्यधिक तापमान)। प्लग-इन फ्यूज और बैकअप प्रोटेक्शन फ्यूज का उपयोग श्रृंखला में किया जाता है, जो पूरी रेंज को छोटे करंट (कई बार) से बड़े करंट (कई दसियों किलोएम्पर) तक की रक्षा कर सकता है, और अधिकतम ब्रेकिंग करंट 50ka है।

◆ बैकअप फ्यूज और प्लग-इन फ्यूज का उचित मिलान सीधे पूरे सबस्टेशन के प्रदर्शन को प्रभावित करता है। केवल संदर्भ के लिए 10kV पूर्व-स्थापित अमेरिकी बॉक्स प्रकार सबस्टेशन में फ्यूज चयन दिशानिर्देशों के एक भाग के लिए निम्न तालिका देखें। नोट: यह अन्य प्रकार के सबस्टेशनों के लिए उपयुक्त नहीं है।

● पूर्व-स्थापित अमेरिकी बॉक्स प्रकार के सबस्टेशन की रूपरेखा आयाम
