इलेक्ट्रिकल सुरक्षा के लिए अर्थिंग स्विच मायने क्यों रखता है?

2025-09-28

विद्युत शक्ति प्रणाली जटिल नेटवर्क हैं जिन्हें मज़बूती से कार्य करने के लिए सटीक नियंत्रण और मजबूत सुरक्षा तंत्र की आवश्यकता होती है। कई उपकरणों के बीच जो सुरक्षा सुनिश्चित करते हैं,अर्थिंग स्विचएक महत्वपूर्ण भूमिका निभाता है।

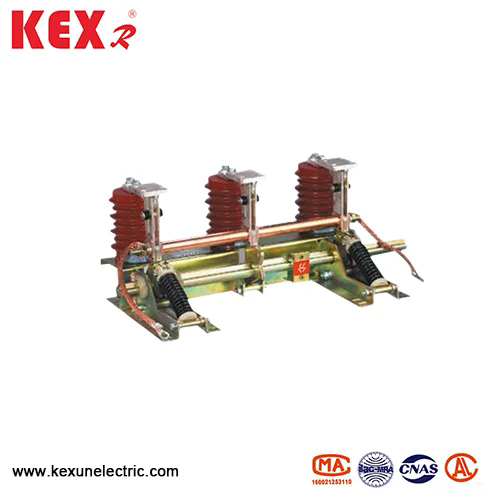

एक अर्थिंग स्विच एक विशेष रूप से डिज़ाइन किया गया यांत्रिक उपकरण है जिसका उपयोग सर्किट या विद्युत उपकरणों के एक टुकड़े को सीधे पृथ्वी (जमीन) से जोड़ने के लिए किया जाता है। ऐसा करने से, यह वर्तमान के लिए एक कम-प्रतिबाधा मार्ग प्रदान करता है, यह सुनिश्चित करता है कि कोई भी अवशिष्ट चार्ज, फॉल्ट करंट, या प्रेरित वोल्टेज को सुरक्षित रूप से जमीन में डिस्चार्ज किया जाता है। यह आकस्मिक बिजली के झटके, उपकरण क्षति और परिचालन खतरों को रोकता है।

उपकरण के संचालन के दौरान अर्थिंग स्विच लगातार उपयोग में नहीं हैं। इसके बजाय, वे विशिष्ट परिदृश्यों में संचालित होते हैं, जैसे:

उच्च-वोल्टेज लाइनों के रखरखाव या मरम्मत के दौरान।
निरीक्षण के लिए ग्रिड से उपकरणों को अलग करते समय।
अवशिष्ट ऊर्जा का निर्वहन करने के लिए आपातकालीन स्थितियों में।

एक अर्थिंग स्विच के बिना, तकनीशियनों को सर्किट को डिस्कनेक्ट करने के बाद भी खतरनाक वोल्टेज से अवगत कराया जाएगा। यह इसे बिजली वितरण नेटवर्क, सबस्टेशनों और औद्योगिक संयंत्रों में एक गैर-परक्राम्य घटक बनाता है।

अर्थिंग स्विच क्या कार्य और अनुप्रयोग सेवा करते हैं?

अर्थिंग स्विच के कार्यों को समझने से यह समझाने में मदद मिलती है कि इसे बिजली क्षेत्र में व्यापक रूप से क्यों अपनाया जाता है।

प्राथमिक कार्य

सुरक्षा आश्वासन
अवशिष्ट आरोपों को ग्राउंडिंग करके, अर्थिंग स्विच रखरखाव के दौरान आकस्मिक इलेक्ट्रोक्यूशन के जोखिम को समाप्त कर देता है।
सिस्टम संरक्षण
ट्रांसफॉर्मर, स्विचगियर और बसबार जैसे उपकरण क्षणिक ओवरवोल्टेज और स्टेटिक इंडक्शन से सुरक्षित हैं।
परिचालन विश्वसनीयता
अर्थिंग स्विच का नियमित उपयोग यह सुनिश्चित करता है कि इलेक्ट्रिकल सिस्टम को प्रभावी ढंग से अलग -थलग किया जाता है, जिससे ऑपरेटरों और इंजीनियरों के लिए आत्मविश्वास प्रदान किया जाता है।
मानकों का अनुपालन
अंतर्राष्ट्रीय और स्थानीय मानकों, जैसे कि IEC 62271, कुछ उच्च-वोल्टेज वातावरण में अर्थिंग स्विच की आवश्यकता होती है।

प्रमुख अनुप्रयोग

उच्च वोल्टेज सबस्टेशन: बसबार ग्राउंडिंग और सुरक्षित रूप से खंडों को डिस्कनेक्ट करने के लिए उपयोग किया जाता है।
मध्यम-वोल्टेज वितरण प्रणालियाँ: मरम्मत के दौरान रखरखाव कर्मियों की रक्षा करता है।
औध्योगिक संयंत्र: अप्रत्याशित वृद्धि से बड़ी मशीनरी और संवेदनशील उपकरणों को सुरक्षित करता है।
नवीकरणीय ऊर्जा फ़ार्म: हवा और सौर खेतों में, अर्थिंग स्विच निरीक्षण के लिए इनवर्टर और ट्रांसफार्मर को अलग करने में मदद करता है।

अर्थिंग स्विच के तकनीकी पैरामीटर

पैरामीटर	विनिर्देशन विकल्प
रेटेड वोल्टेज	12 केवी, 24 केवी, 36 केवी, 550 केवी तक
वर्तमान मूल्यांकित	400 ए - 3150 ए
कम समय का सामना कर रहा है	16 कुल - 50 से (1s से 3 एस)
पीक करंट का सामना करना पड़ता है	40 से - 125
समापन क्षमता	40 80 80 है
इन्सुलेशन स्तर	IEC 62271-102 मानकों के अनुसार
प्रचालन तंत्र	मैनुअल, मोटराइज्ड, स्प्रिंग-संचालित
बढ़ते	इनडोर, आउटडोर, गैस-अछूता, वायु-अछूता

ये पैरामीटर यह निर्धारित करते हैं कि एक एप्लिकेशन के लिए एक विशिष्ट अर्थिंग स्विच कितना उपयुक्त है। उदाहरण के लिए, 31.5 kA शॉर्ट-टाइम का सामना करने के साथ एक 36 kV अर्थिंग स्विच मध्यम-वोल्टेज औद्योगिक प्रणालियों के लिए उपयुक्त होगा, जबकि अल्ट्रा-हाई-वोल्टेज सबस्टेशन को उच्च रेटिंग की आवश्यकता होती है।

अर्थिंग स्विच चुनते समय आपको क्या विचार करना चाहिए?

सही अर्थिंग स्विच चुनना केवल वोल्टेज रेटिंग के मिलान के बारे में नहीं है। इसमें परिचालन वातावरण, सुरक्षा मानकों और सिस्टम एकीकरण का मूल्यांकन करना शामिल है।

विचार करने के लिए प्रमुख कारक

वोल्टेज और वर्तमान रेटिंग
- सिस्टम के नाममात्र वोल्टेज और गलती वर्तमान स्तरों के साथ संगतता सुनिश्चित करें।
- एक बेमेल सुरक्षा से समझौता कर सकता है या समय से पहले विफलता का कारण बन सकता है।
क्षमता का सामना करना
- वर्तमान रेटिंग का सामना करने वाले शॉर्ट-टाइम और पीक दोनों को सत्यापित करें।
- यह सुनिश्चित करता है कि अर्थिंग स्विच नुकसान के बिना गलती धाराओं को संभाल सकता है।
परिचालन लागत वातावरण
- बाहरी सबस्टेशनों के लिए, वेदरप्रूफ और संक्षारण-प्रतिरोधी मॉडल आवश्यक हैं।
- जीआईएस (गैस-इंसुलेटेड स्विचगियर) के लिए, विशेष कॉम्पैक्ट अर्थिंग स्विच की आवश्यकता होती है।
प्रचालन तंत्र
- छोटी सुविधाओं के लिए मैनुअल प्रकार लागत प्रभावी हैं।
- मोटर चालित या वसंत संचालित संस्करणों को स्वचालित सबस्टेशनों में पसंद किया जाता है।
मानकों और प्रमाणपत्र
- IEC 62271 या समकक्ष राष्ट्रीय मानकों का अनुपालन विश्वसनीयता और वैश्विक स्वीकृति सुनिश्चित करता है।
रखरखाव आवश्यकताएँ
- डाउनटाइम को कम करने के लिए न्यूनतम मूविंग पार्ट्स और आसान निरीक्षण सुविधाओं के साथ डिजाइनों के लिए ऑप्ट।

सही अर्थिंग स्विच का चयन करने के लाभ

विश्वसनीय ग्राउंडिंग के साथ बढ़ी हुई कार्यकर्ता सुरक्षा।
कम रखरखाव में देरी के कारण बेहतर परिचालन दक्षता।
नियामक मानकों के साथ अधिक से अधिक अनुपालन।
संबंधित उपकरणों का विस्तारित जीवनकाल।

अर्थिंग स्विच के बारे में सामान्य प्रश्न

Q1: एक अर्थिंग स्विच और डिस्कनेक्ट स्विच के बीच क्या अंतर है?
A: जबकि दोनों सुरक्षा उपकरण हैं, एक डिस्कनेक्ट स्विच एक सर्किट के एक खंड को बिना ग्राउंडिंग के अलग करता है। दूसरी ओर, एक अर्थिंग स्विच, अलग -थलग खंड को सीधे जमीन से जोड़ता है, यह सुनिश्चित करता है कि कोई अवशिष्ट या प्रेरित वोल्टेज नहीं रहता है। दोनों को अक्सर सुरक्षा को अधिकतम करने के लिए उच्च-वोल्टेज इंस्टॉलेशन में एक साथ उपयोग किया जाता है।

Q2: एक अर्थिंग स्विच को किस रखरखाव की आवश्यकता होती है?
ए: यांत्रिक पहनने, संक्षारण और इन्सुलेशन अखंडता की जांच करने के लिए नियमित निरीक्षण की सिफारिश की जाती है। चलती भागों का स्नेहन, ऑपरेटिंग तंत्र का कार्यात्मक परीक्षण, और ग्राउंडिंग कनेक्शन का सत्यापन आवश्यक है। उपयोग और पर्यावरण के आधार पर, रखरखाव अंतराल सालाना से लेकर हर तीन साल तक हो सकता है।

पावर सिस्टम के भविष्य में अर्थिंग स्विच क्या भूमिका निभाएंगे?

नवीकरणीय ऊर्जा, स्मार्ट ग्रिड और डिजिटल निगरानी के एकीकरण के साथ बिजली क्षेत्र तेजी से विकसित हो रहा है। इन नई मांगों को पूरा करने के लिए अर्थिंग स्विच भी विकसित हो रहे हैं।

अर्थिंग स्विच प्रौद्योगिकी में भविष्य के रुझान

स्मार्ट निगरानी एकीकरण: उन्नत अर्थिंग स्विच को अब सेंसर के साथ एकीकृत किया जा रहा है जो वास्तविक समय में ऑपरेटिंग स्थिति, गलती धाराओं और संपर्क प्रतिरोध की निगरानी करते हैं।
कॉम्पैक्ट डिजाइन: शहरी सबस्टेशनों में एक प्रीमियम पर अंतरिक्ष के साथ, कॉम्पैक्ट गैस-अछूता डिजाइन अधिक सामान्य हो रहे हैं।
नवीनीकरण के लिए उच्च रेटिंग: पवन और सौर खेतों में अक्सर लोड में उतार -चढ़ाव का अनुभव होता है, उच्च गतिशील प्रदर्शन के साथ अर्थिंग स्विच की आवश्यकता होती है।
स्थिरता फोकस: निर्माता पर्यावरण के अनुकूल सामग्री और डिजाइनों की खोज कर रहे हैं जो स्विचगियर उपकरण के कार्बन पदचिह्न को कम करते हैं।

क्यों अर्थिंग स्विच अपरिहार्य बने हुए हैं

जैसे -जैसे विद्युत नेटवर्क अधिक जटिल हो जाते हैं, गलती धाराओं, प्रेरित वोल्टेज और रखरखाव के खतरों से जुड़े जोखिम भी बढ़ जाते हैं। अर्थिंग स्विच विद्युत सुरक्षा की आधारशिला बने रहेंगे, यह सुनिश्चित करते हुए कि इंजीनियर और तकनीशियन उच्च-वोल्टेज वातावरण में विश्वास के साथ काम कर सकते हैं।

परकेक्सुन, हम सुरक्षा, स्थायित्व और प्रदर्शन के उच्चतम मानकों के लिए इंजीनियर स्विच को वितरित करते हैं। हमारे पोर्टफोलियो में वोल्टेज कक्षाओं, ऑपरेटिंग तंत्र और कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला शामिल है, जो हमें दुनिया भर में बिजली उपयोगिताओं, औद्योगिक संयंत्रों और अक्षय ऊर्जा परियोजनाओं की सेवा करने में सक्षम बनाता है। प्रत्येक स्विच को विभिन्न बाजारों की विशिष्ट मांगों के लिए अंतरराष्ट्रीय मानकों को पूरा करने के लिए सटीकता के साथ डिज़ाइन किया गया है।

विस्तृत विनिर्देशों के लिए, अनुकूलित समाधानों पर परामर्श, या थोक पूछताछ, हम आपका स्वागत करते हैंहमसे संपर्क करेंआज और पता चलता है कि केक्सुन अर्थिंग स्विच आपके विद्युत प्रणालियों की सुरक्षा और विश्वसनीयता को कैसे बढ़ा सकता है।
