राल अछूता शुष्क-प्रकार ट्रांसफार्मर

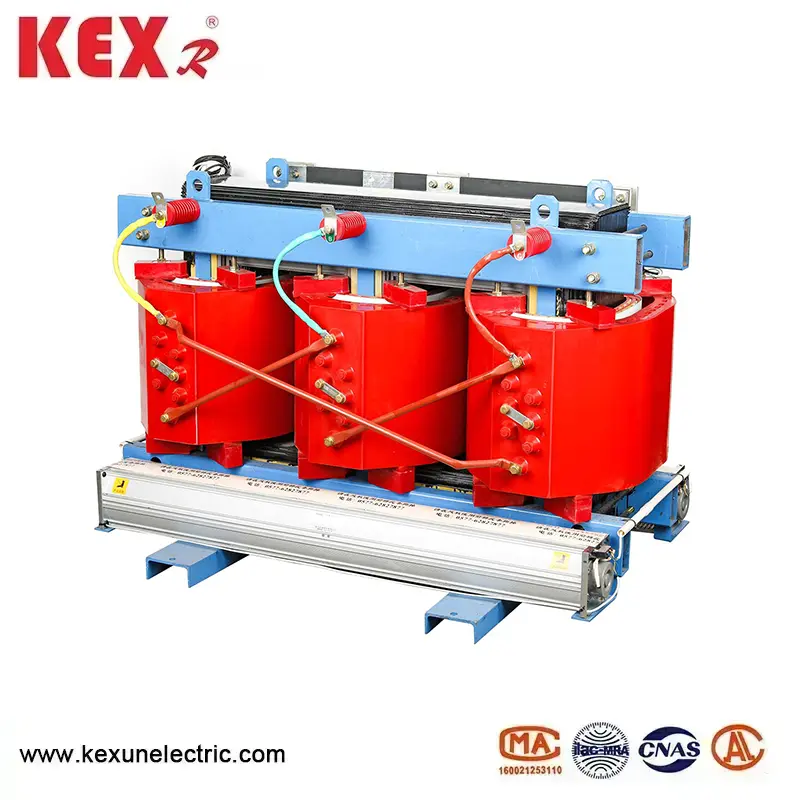

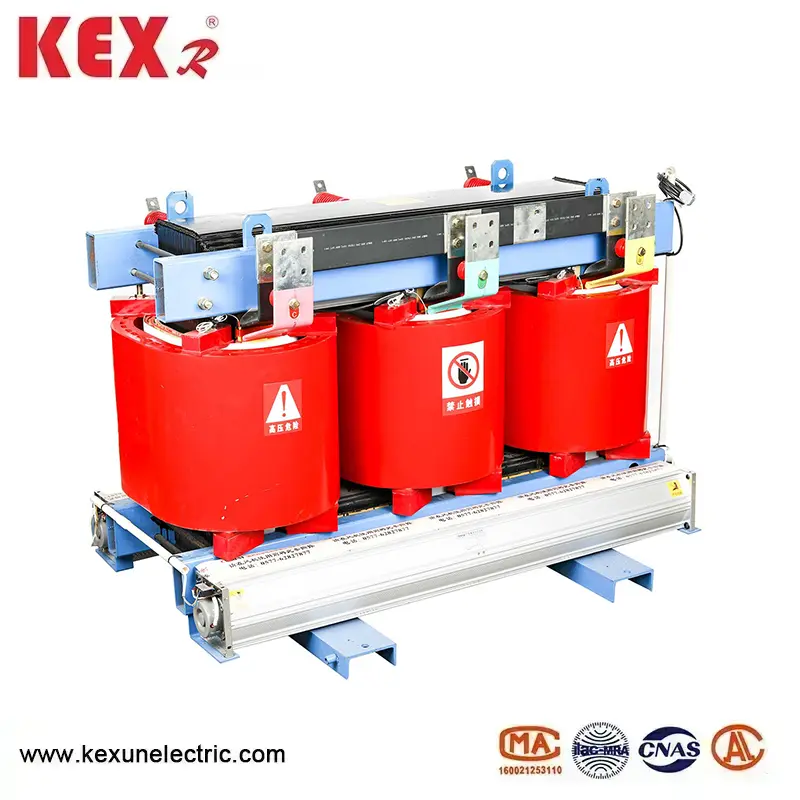

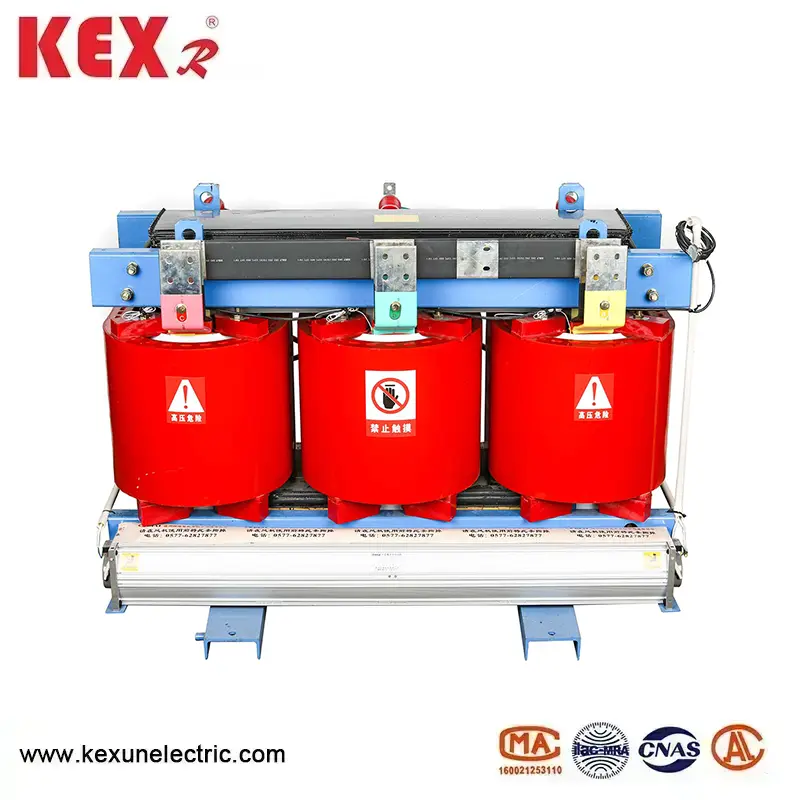

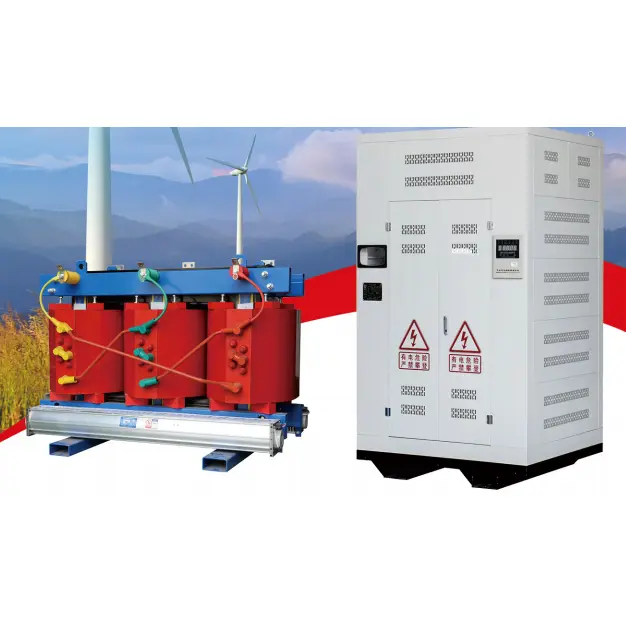

● SCB10 टाइप के घटक राल इंसुलेटेड ड्राई-टाइप ट्रांसफार्मर

◆ राल का कोर इंसुलेटेड ड्राई-टाइप ट्रांसफार्मर

लोहे की कोर पूरी तरह से इच्छुक संयुक्त संरचना के साथ आयातित उच्च गुणवत्ता वाले कोल्ड-रोल्ड सिलिकॉन स्टील शीट से बना है। कोर कॉलम को एफ-ग्रेड गैर-बुने हुए चिपकने वाला टेप के साथ जोड़ा जाता है, और लोहे के कोर की सतह को नो-लोड-लॉस, नो-लोड करंट, और आयरन कोर शोर को कम करने के लिए एपॉक्सी राल के साथ एनकैप्सुलेटेड किया जाता है, क्लैंप और फास्टनरों ने उत्पाद की उपस्थिति गुणवत्ता में सुधार करने के लिए विशेष सतह उपचार से गुजरना पड़ता है।

◆ कम वोल्टेज घुमावदार

राल इंसुलेटेड ड्राई-टाइप ट्रांसफार्मर की कम-वोल्टेज वाइंडिंग एक पन्नी संरचना को अपनाती है, जो तार घुमावदार का उपयोग करते समय अक्षीय हेलिक्स कोण की समस्या को हल करती है, जिससे मोड़ अधिक संतुलित हो जाते हैं। इसी समय, कॉइल एक अक्षीय शीतलन हवा वाहिनी को अपनाता है, जो गर्मी अपव्यय क्षमता को बढ़ाता है। TDMD Epoxy राल Prepreg का उपयोग घुमावदार परतों के बीच किया जाता है, और पूरे को ठीक किया जाता है और गठित किया जाता है।

◆ उच्च वोल्टेज घुमावदार SCB10 श्रृंखला राल अछूता शुष्क-टाइप ट्रांसफार्मर

उच्च-वोल्टेज वाइंडिंग फिलर्स के साथ एपॉक्सी राल के साथ वैक्यूम डाली जाती है, जो स्थानीय निर्वहन को कम करती है और कॉइल की विद्युत शक्ति में सुधार करती है। वाइंडिंग की आंतरिक और बाहरी दीवारों को ग्लास फाइबर मेष प्लेटों के साथ दायर किया जाता है, कॉइल की यांत्रिक शक्ति को बढ़ाता है और अचानक छोटे सर्किट का विरोध करने के लिए उत्पाद की क्षमता में सुधार होता है, कोल कभी भी दरार नहीं करता है।

◆ विनिर्माण प्रक्रिया

SCB10 टाइप राल इंसुलेटेड ड्राई-टाइप ट्रांसफार्मर का कॉइल एक उच्च-सटीक घुमावदार मशीन पर घाव है, और कम-वोल्टेज वाइंडिंग एक पन्नी घुमावदार संरचना को अपनाता है। जब ट्रांसफार्मर क्षमता बड़ी होती है, तो एक वेंटिलेशन वाहिनी होती है। वाइंडिंग पूरा होने के बाद, वैक्यूम सुखाने को बाहर किया जाता है, और पूरी तरह से डालना और इलाज प्रक्रिया पूरी तरह से प्रक्रिया आवश्यकताओं के अनुसार संचालित होती है, सभी प्रक्रियाओं को स्थिति के अनुसार सख्ती से निगरानी और समायोजित करने की आवश्यकता होती है। डालने की सटीक निर्माण प्रक्रिया यह सुनिश्चित करती है कि कॉइल में कोई बुलबुले या voids नहीं हैं, जिसके परिणामस्वरूप ट्रांसफार्मर का उच्च गुणवत्ता वाला संचालन होता है।

◆ तापमान नियंत्रण प्रणाली और वायु शीतलन प्रणाली

क्रॉस फ्लो टॉप ब्लोइंग कूलिंग फैन को अपनाया जाता है, जिसमें कम शोर, उच्च हवा के दबाव और सुंदर उपस्थिति की विशेषताएं होती हैं, जो SCB10 प्रकार के राल की अधिभार क्षमता को बढ़ाती है, जो सूखे-प्रकार के ट्रांसफॉर्मर को अछूता है। तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक को अपनाता है, जो ट्रांसफार्मर संचालन की सुरक्षा और विश्वसनीयता में सुधार करता है।

◆ आवरण और आउटपुट बसबार की रक्षा करें

सुरक्षात्मक शेल ट्रांसफार्मर के लिए आगे की सुरक्षा सुरक्षा प्रदान करता है, IP20, LP23, आदि के संरक्षण स्तर के साथ, शेल सामग्री में कोल्ड-रोल्ड स्टील प्लेट, स्टेनलेस स्टील प्लेट, आदि शामिल हैं, उपयोगकर्ताओं को चुनने के लिए, कम वोल्टेज आउटगोइंग लाइनें मानक बसबार का उपयोग करती हैं, दोनों पक्ष और शीर्ष आउटगोइंग लाइनों का उपयोग किया जा सकता है, और विशेष आउटगोइंग विधियों को भी उपयोगकर्ताओं के लिए डिज़ाइन किया जा सकता है।

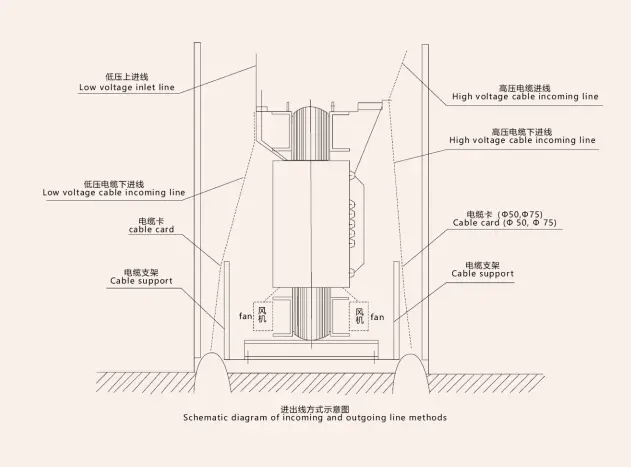

◆ ट्रांसफार्मर आउटगोइंग लाइन विधि

पारंपरिक आउटगोइंग लाइनें, मानक संलग्न बसबार, और मानक साइड आउटगोइंग लाइनों को विभिन्न इंटरफ़ेस रूपों के अनुसार निर्मित किया जा सकता है, और विशेष आउटगोइंग विधियों को उपयोगकर्ता आवश्यकताओं के अनुसार भी डिज़ाइन किया जा सकता है।

◆ संबंधित मानक और पैरामीटर

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

रेटेड हाई वोल्टेज: 10 (11,10.5,6.6,6.3,6) केवी

रेटेड कम वोल्टेज: 0.4kV

कनेक्शन समूह: DYN11 या YYNO

उच्च वोल्टेज टैप रेंज: + 5 या + 2x2.5%

इन्सुलेशन स्तर: LL75AC35/LI0AC5

आवृत्ति: 50 हर्ट्ज

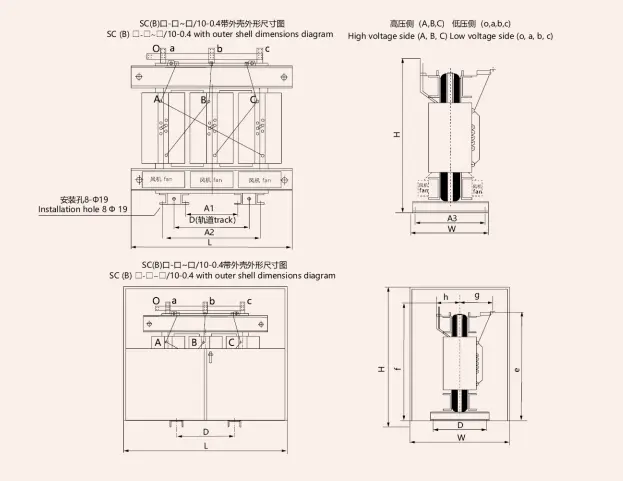

SCB10 टाइप राल इंसुलेटेड ड्राई-टाइप ट्रांसफार्मर का ◆ उपस्थिति और स्थापना आयाम

◆ 10kV SCB10 टाइप के तकनीकी पैरामीटर राल इंसुलेटेड ड्राई-टाइप ट्रांसफार्मर
