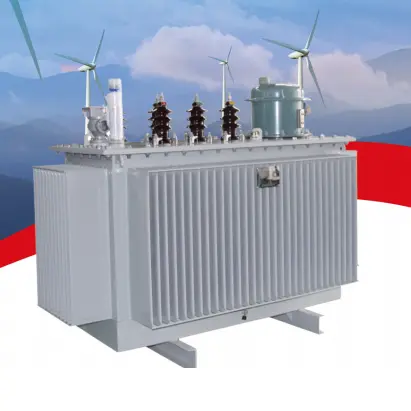

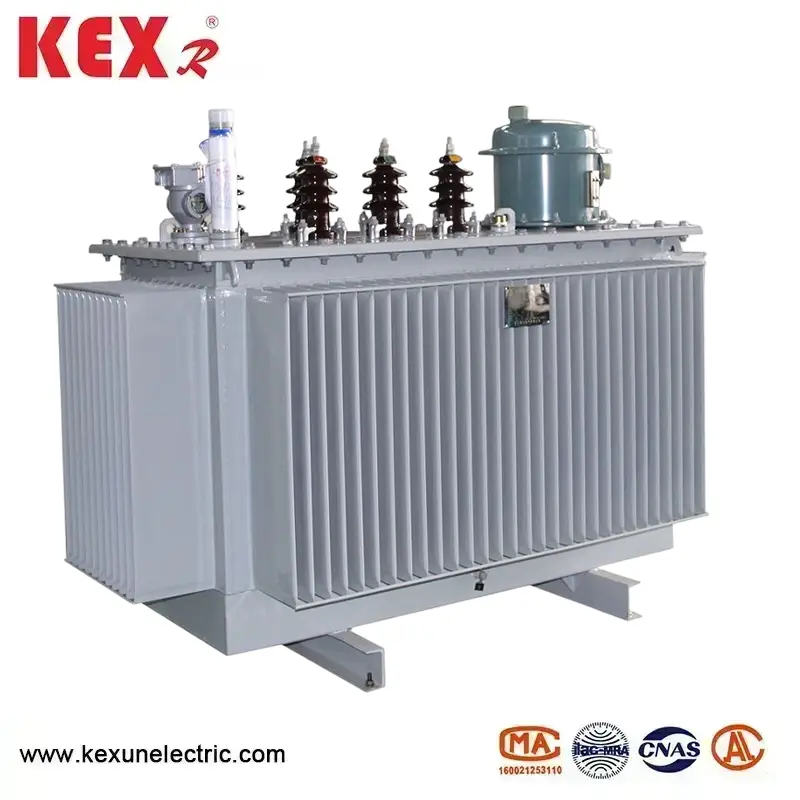

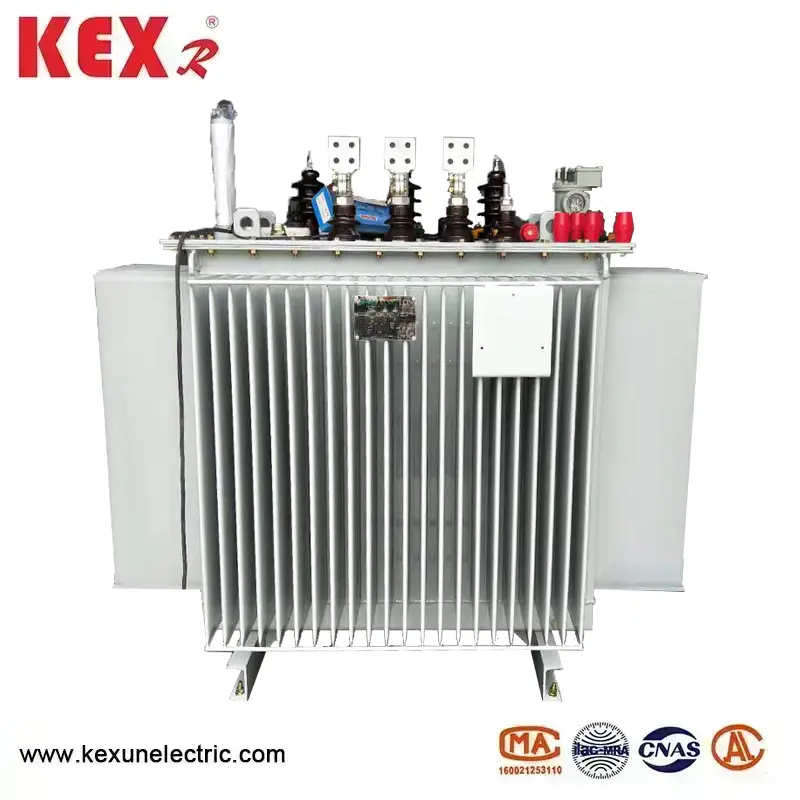

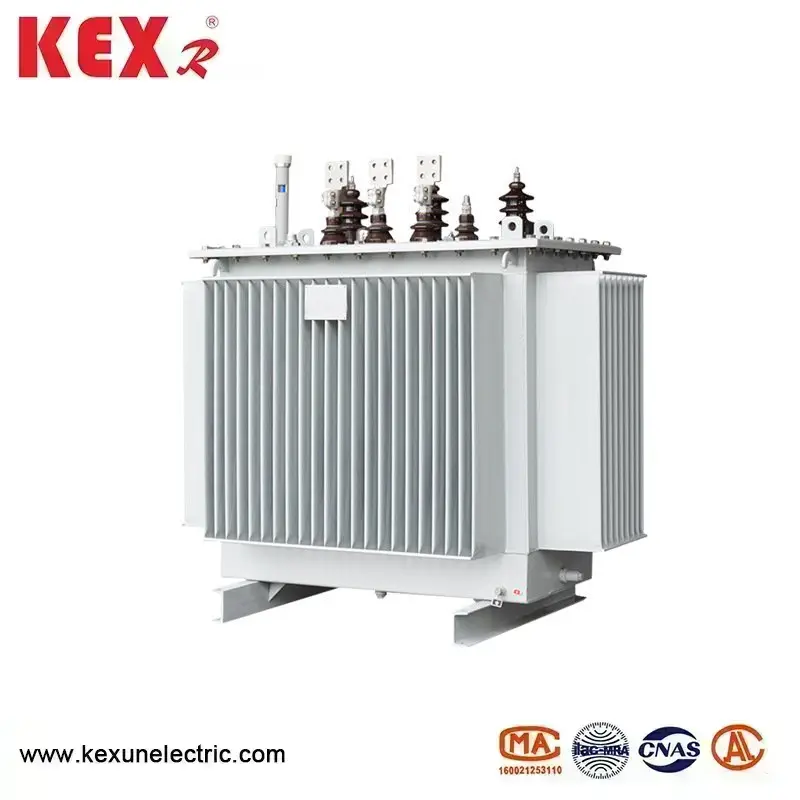

उच्च वोल्टेज विनियमन ट्रांसफार्मर
ट्रांसफार्मर को विनियमित करने वाला उच्च वोल्टेज, जो विशेष रूप से चीन इलेक्ट्रिकल उपकरण आपूर्तिकर्ता केक्सुन इलेक्ट्रिक कंपनी, लिमिटेड द्वारा निर्मित है, एक ऐसा उपकरण है जो लाइन वोल्टेज के परिवर्तन को ट्रैक कर सकता है और आउटपुट वोल्टेज की स्थिरता सुनिश्चित करने के लिए डिवाइस बॉडी के परिवर्तन अनुपात को स्वचालित रूप से समायोजित कर सकता है। इनपुट वोल्टेज को -20% से +10% की सीमा के भीतर स्वचालित रूप से समायोजित किया जा सकता है। यह विशेष रूप से बड़े वोल्टेज में उतार -चढ़ाव या बड़े वोल्टेज ड्रॉप के साथ लाइनों के लिए उपयुक्त है, जिससे उपयोगकर्ताओं की बिजली आपूर्ति वोल्टेज सुनिश्चित होता है और लाइन लॉस को कम करता है।
मॉडल: एसवीआर
ब्रांड ： kexr
मॉडल: एसवीआर
ब्रांड ： kexr
● उच्च वोल्टेज ट्रांसफार्मर मुख्य सुविधाओं को विनियमित करना
▶ समग्र उपकरण में एक बड़ी क्षमता, कम हानि, छोटे आकार, और स्थापित करना और बनाए रखना आसान है;
▶ स्वचालित रूप से वोल्टेज परिवर्तनों को ट्रैक करके लोड टैप चेंजर पर तीन-चरण के गियर को स्वचालित रूप से समायोजित करें, विश्वसनीय संचालन और उच्च वोल्टेज समायोजन सटीकता के साथ
▶ वोल्टेज संदर्भ, एक्शन देरी, स्वीकार्य सीमा और आवृत्ति सीमा को आवश्यकतानुसार समायोजित किया जा सकता है, और पैरामीटर सेटिंग्स लचीली और सुविधाजनक हैं;
▶ लोड टैप चेंजर पर एसवीआर के गियर क्रियाओं और वर्तमान गियर की संख्या प्रदर्शित करें, उच्चतम और निम्नतम गियर के लिए संकेत के साथ
▶ गियर ऊपरी और निचली सीमा संरक्षण, एक्शन टाइम लिमिट फंक्शन से सुसज्जित, प्रभावी रूप से उत्पाद की विश्वसनीयता में सुधार
▶ नियंत्रक में वोल्टेज पर और वोल्टेज सुरक्षा कार्यों के तहत है। जब लाइन ओवर वोल्टेज में या वोल्टेज स्टेट के तहत होती है। नियंत्रक स्वचालित रूप से लॉक हो जाता है; लोड टैप चेंजर्स पर सुरक्षित संचालन सुनिश्चित करें
▶ नियंत्रक औद्योगिक ग्रेड नियंत्रण चिप्स को अपनाता है, जिसमें उच्च विश्वसनीयता, मजबूत विरोधी हस्तक्षेप क्षमता है, और कठोर बाहरी वातावरण के अनुकूल हो सकती है;
Rs 485 संचार इंटरफ़ेस से लैस ट्रांसफार्मर मुख्य सुविधाओं को विनियमित करने वाला उच्च वोल्टेज, नियंत्रक के मापदंडों को वायरलेस संचार मॉड्यूल के माध्यम से स्थापना बिंदु से 30 मीटर के भीतर देखा और संशोधित किया जा सकता है।
▶ क्लाउड या एसएम कार्ड रिमोट कंट्रोल भी जोड़ा जा सकता है।
● ट्रांसफार्मर को विनियमित करने वाले उच्च वोल्टेज की शर्तों का उपयोग करना
▶ ऊंचाई: ≤ 2000m
▶ पर्यावरणीय तापमान: -25 ° C ~+45 ° C
▶ सापेक्ष आर्द्रता: 90% से कम
▶ प्रदूषण रोकथाम क्षमता: स्तर एलएलएल
▶ स्थापना झुकाव: <2%
डिवाइस के चारों ओर कोई प्रदूषण या संक्षारक माध्यम नहीं है जो इसके इन्सुलेशन प्रदर्शन को गंभीरता से प्रभावित करता है, और कार्यस्थल में कोई आग या विस्फोट खतरा नहीं है, और कोई गंभीर कंपन नहीं है।
● ट्रांसफार्मर को विनियमित करने वाले उच्च वोल्टेज मानकों को पूरा करते हैं
◆ उत्पादन डिजाइन मानक
▶ JB8749-1998 वोल्टेज नियामकों के लिए सामान्य तकनीकी आवश्यकताएं
▶ GB1094-2013 पावर ट्रांसफार्मर
▶ GB/T6451-2008 तकनीकी मापदंडों और तीन चरणों के लिए आवश्यकताएं OI विसर्जित पावर ट्रांसफार्मर
▶ पावर ट्रांसफार्मर के चयन के लिए दिशानिर्देश (GB/T17468-1998) GB10230-2007 लोड टैप चेंजर पर
▶ लोड टैप चेंजर्स (GB/T1058-1989) O DL/T572-2010 0.perating ▶ पावर ट्रांसफार्मर के लिए ▶ नियमों के आवेदन के लिए ▶ दिशानिर्देश।
◆ उपयोग के लिए बुनियादी मानक
SVR लाइन ऑटोमैटिक वोल्टेज नियामक की स्थापना बिंदु वोल्टेज बिजली की आपूर्ति वोल्टेज विचलन के लिए राष्ट्रीय मानक GB/T12325-2008 की आवश्यकताओं को पूरा करता है: 35kV और उससे अधिक के बिजली आपूर्ति वोल्टेज के सकारात्मक और नकारात्मक विचलन के पूर्ण मूल्यों का योग रेटेड वोल्टेज के 10% से अधिक नहीं होगा; 20kV और नीचे के तीन-चरण बिजली आपूर्ति वोल्टेज का स्वीकार्य विचलन रेटेड वोल्टेज का + 7% है; 220V एकल -चरण बिजली आपूर्ति वोल्टेज का स्वीकार्य विचलन रेटेड वोल्टेज का+7% और -10% है।
◆ SVR प्रकार के तकनीकी पैरामीटर उच्च वोल्टेज विनियमन ट्रांसफार्मर
|
रेटेड क्षमता (केवीए) |
वोल्टेज संयोजन और टैप रेंज (%) |
समूह संख्या |
कोई लोड हानि नहीं |
लोड हानि |
कोई लोड करंट नहीं (%) |
लघु परिपथ प्रतिबाधा (%) |
वजन (किग्रा) |

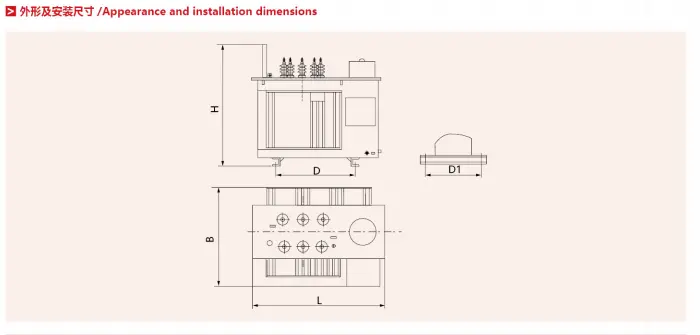

आयाम l*w*हम्म |
||||
|
इनपुट (kv) |
एचवी अंतिम सीमा % |
आउटपुट (kv) |
शरीर |
तेल |
कुल |
|||||||
|
630 |
7 ~ 10.5 |
1 ~ 7 या 1 ~ 9 |
10 10.5 |
Ya0 |
400 |
2500 |
1 |
2
|
600 |
280 |
1100 |
1200x1000x1210 |
|
800 |
500 |
2800 |
0.9 |
670 |
310 |
1210 |
1250x1000x1250 |
|||||
|
1000 |
600 |
3500 |
0.9 |
770 |
330 |
1320 |
1280x1050x1290 |
|||||
|
1250 |
700 |
4000 |
0.8 |
880 |
350 |
1500 |
1320x1070x1320 |
|||||
|
1600 |
800 |
5000 |
0.8 |
1000 |
400 |
1650 |
1400x1100x1380 |
|||||
|
2000 |
960 |
6000 |
0.6 |
1150 |
450 |
1950 |
1460x1160x1410 |
|||||
|
2500 |
1200 |
7000 |
0.6 |
1380 |
550 |
2320 |
1520x1250x1470 |
|||||
|
3150 |
1400 |
10000 |
0.6 |
1650 |
610 |
2640 |
1630x1250x1500 |
|||||
|
4000 |
1700 |
12000 |
0.5 |
1840 |
940 |
3300 |
1870x1350x1530 |
|||||
|
5000 |
1950 |
14500 |
0.5 |
2160 |
1100 |
4180 |
1900x1450x1620 |
|||||
|
6300 |
2500 |
16000 |
0.4 |
2600 |
1550 |
5300 |
1980x1450x1950 |
|||||
● एसवीआर टाइप हाई वोल्टेज ट्रांसफार्मर इंस्टॉलेशन निर्देशों को विनियमित करना
1. उत्पाद की स्थापना उपयोगकर्ता की जिम्मेदारी है और आपूर्तिकर्ता मार्गदर्शन के लिए साइट पर बिक्री के बाद सेवा कर्मियों को भेज सकता है।
2। उपकरण के स्थान पर होने के बाद, मल्टी-पॉइंट ग्राउंडिंग के लिए एक ग्राउंडिंग तार का उपयोग किया जाना चाहिए। ग्राउंडिंग प्रतिरोध 4 ओम से अधिक नहीं होना चाहिए, और भूमिगत दफन ग्राउंडिंग बॉडी की गहराई को बिजली नियमों की ग्राउंडिंग आवश्यकताओं का पालन करना चाहिए।

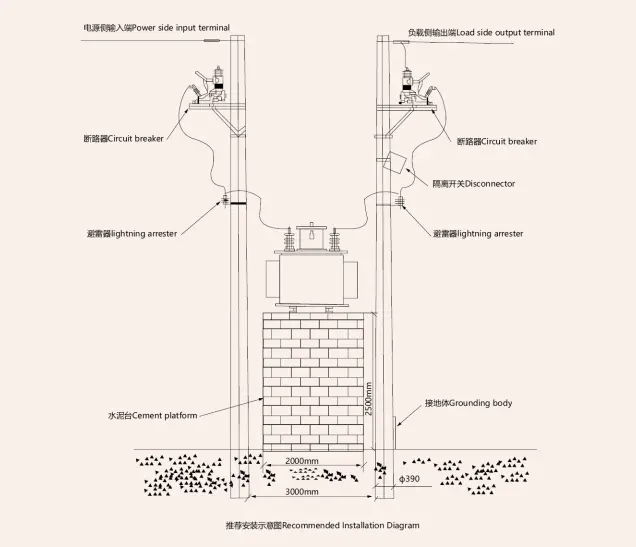

स्थापना संदर्भ आरेख इस प्रकार है:
