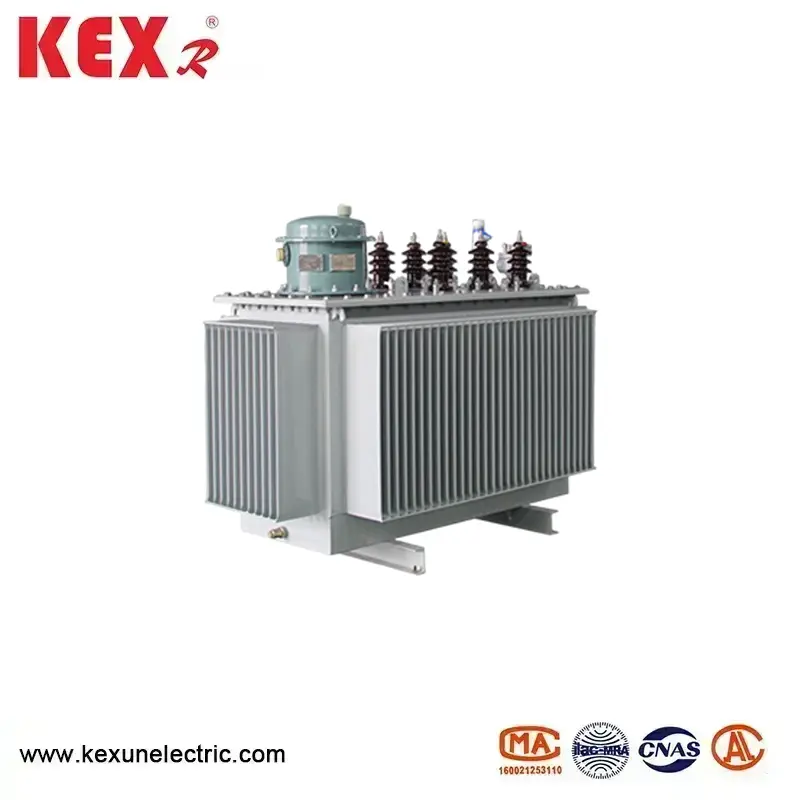

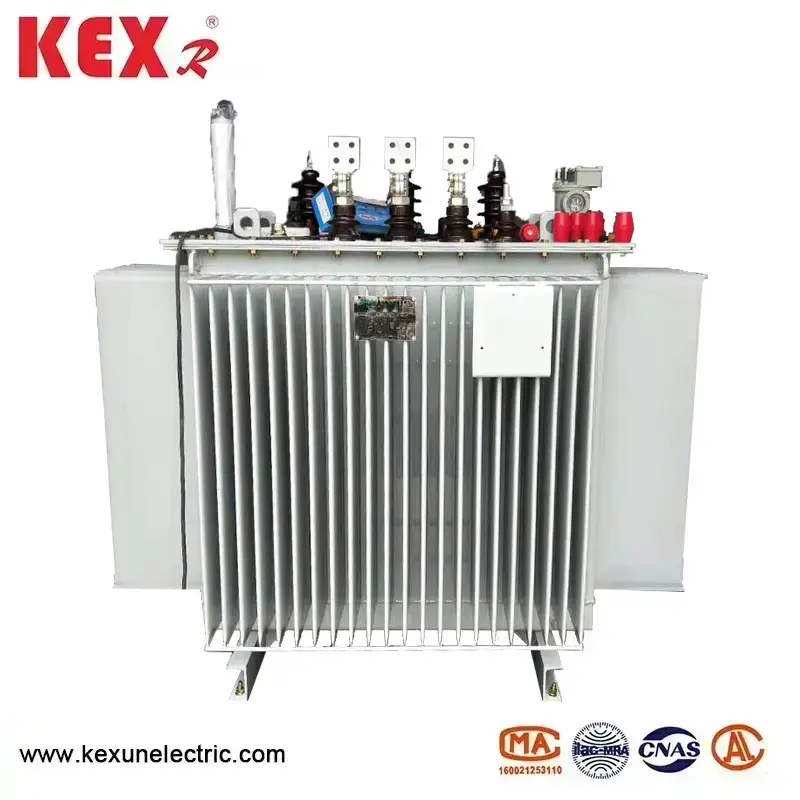

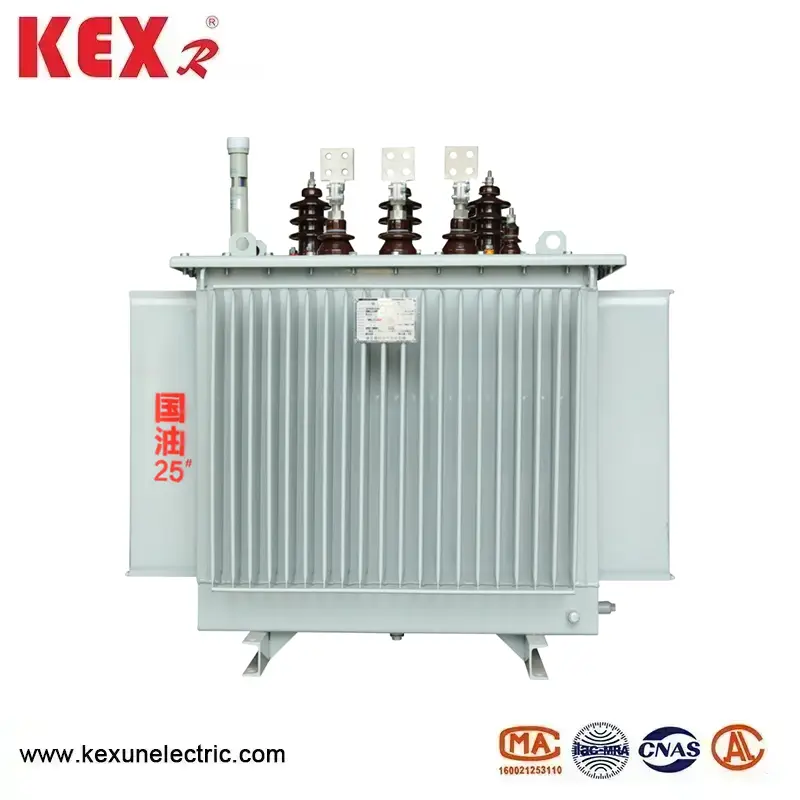

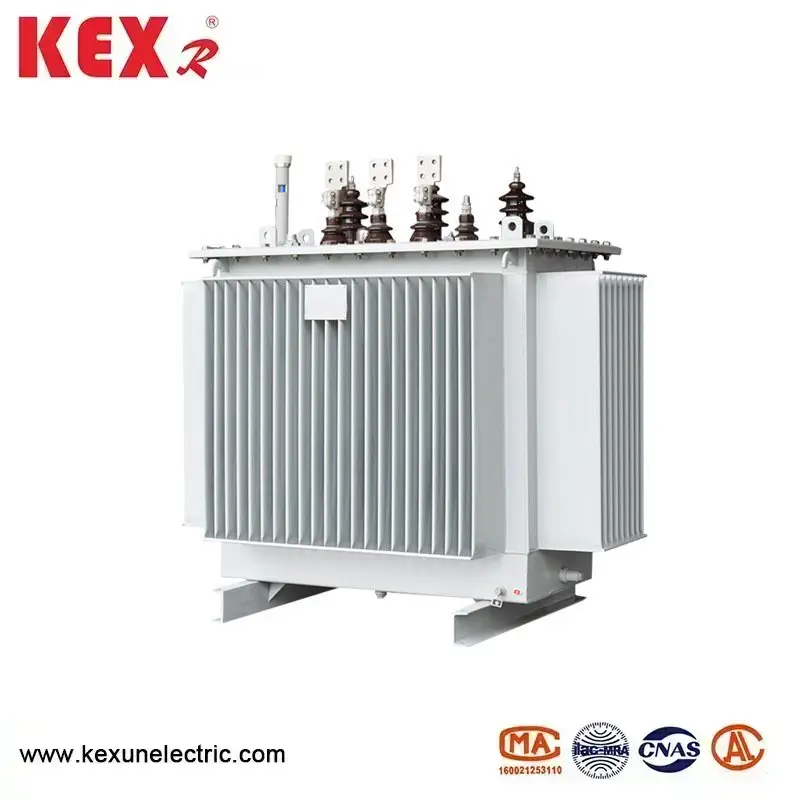

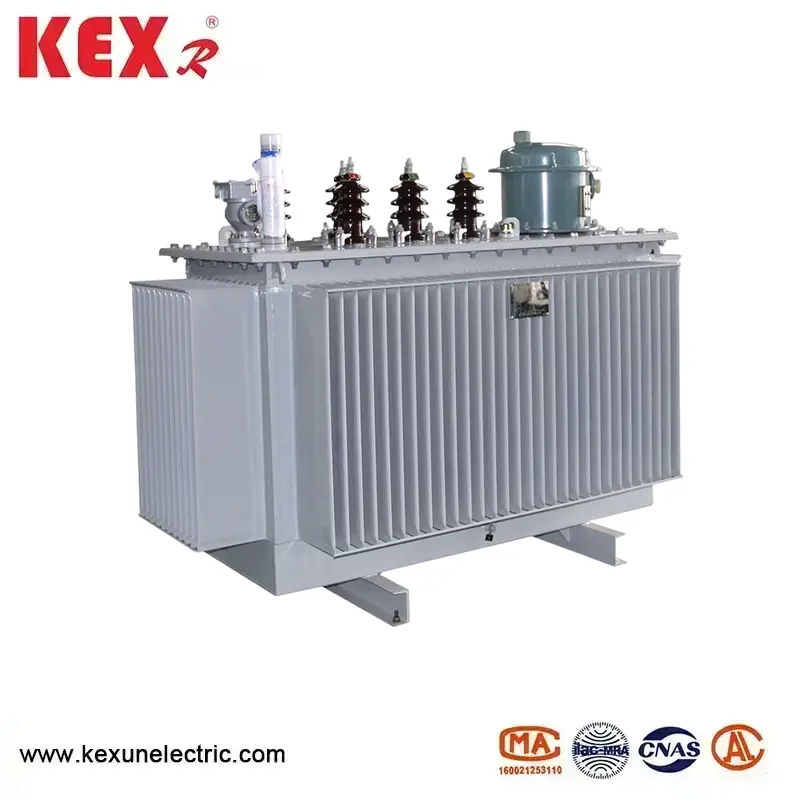

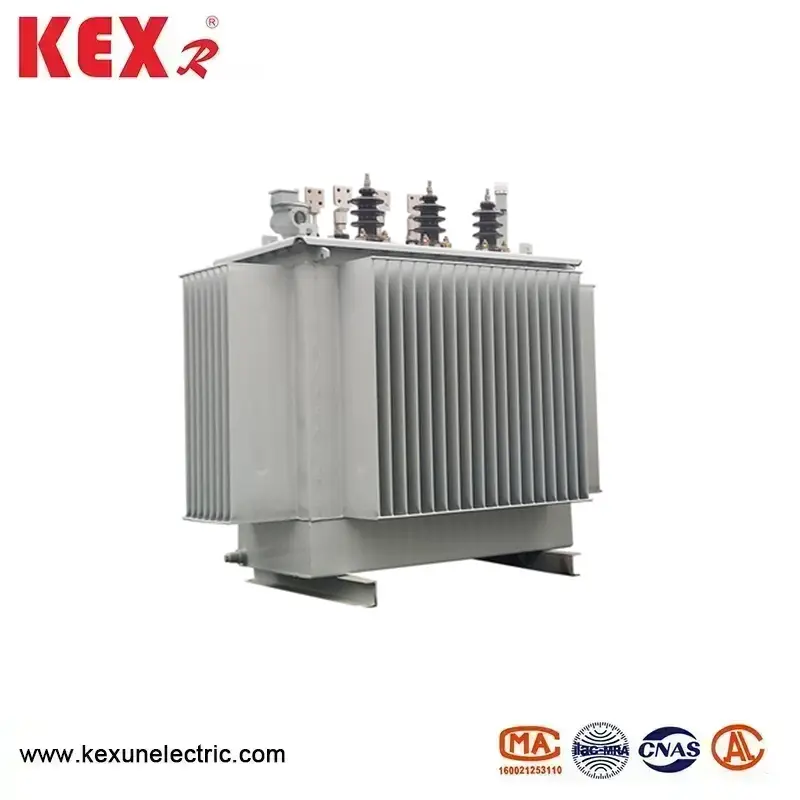

तेल में डूबा ट्रांसफार्मर

●तेल डूबे ट्रांसफार्मर की उपयोग की शर्तें

▶ऊंचाई 1000 मीटर से अधिक नहीं;

▶परिवेश का तापमान:

▶अधिकतम तापमान+40'C;

▶ सबसे गर्म महीने का औसत तापमान + 30 "Co अधिकतम वार्षिक औसत तापमान + 20° ▶ न्यूनतम बाहरी तापमान - 25C है

● तेल डूबे ट्रांसफार्मर मानकों को पूरा करते हैं

जीबी1094.2-1996

जीबी1094.5-2003

जीबी/टी7595-1987

जेबी/टी10088-2004

जीबी/टी10237-1988

जीबी/टी3837-2010

◆उच्च गुणवत्ता वाली सामग्री का चयन

▶हमारा तेल में डूबा हुआ ट्रांसफार्मर कम प्रतिरोधकता वाले ऑक्सीजन ट्री तांबे के तार को चुनता है और इसे बिना किसी गड़गड़ाहट या तेज कोनों के चिकना बनाने के लिए अतिरिक्त सतह उपचार की एक श्रृंखला से गुजरता है, जिसके परिणामस्वरूप लोड हानि कम होती है और ट्रांसफार्मर का अधिक विश्वसनीय विद्युत प्रदर्शन होता है। उच्च गुणवत्ता वाले सिलिकॉन स्टील शीट का चयन करें, और प्रदर्शन स्तर में सुधार के साथ, ट्रांसफार्मर के नो-लोड नुकसान को कम करने के लिए कम इकाई हानि वाले सिलिकॉन स्टील शीट का उपयोग करें।

▶उच्च गुणवत्ता वाले लेमिनेटेड लकड़ी के इन्सुलेशन घटकों का चयन करें जो शॉर्ट-सर्किट करंट की कार्रवाई के तहत भी कभी नहीं टूटेंगे, वे

बरकरार रहेगा.

▶ट्रांसफॉर्मर तेल चुनें जिसे गहराई से फ़िल्टर किया गया हो, जिसमें पानी, गैस और अशुद्धियों का स्तर कम हो, जिससे ट्रांसफॉर्मर का संचालन अधिक विश्वसनीय हो।

▶उम्र बढ़ने को प्रभावी ढंग से रोकने और रिसाव को खत्म करने के लिए उच्च गुणवत्ता वाली रबर सीलिंग सामग्री का चयन करें। * सभी कच्चे माल की गुणवत्ता निरीक्षण किया जाता है, और सभी कच्चे माल निर्माताओं को राष्ट्रीय मानक IS09000 के अनुसार सख्त समीक्षा से गुजरना पड़ता है।

◆ लागत प्रभावी

S9 श्रृंखला के तेल डूबे हुए ट्रांसफार्मर ने S7 श्रृंखला की तुलना में नो-लोड हानि, लोड हानि और नो-लोड धारा को क्रमशः 10%, 24% और 46% कम कर दिया है, जिसके परिणामस्वरूप परिचालन लागत में 19% की कमी आई है। S9 श्रृंखला के आधार पर, S11 श्रृंखला के उत्पादों ने औसत नो-लोड हानि को 30% कम कर दिया है; S9 की तुलना में नो-लोड करंट 70-85% कम हो जाता है; औसत तापमान वृद्धि 10K तक कम हो जाती है, और उत्पाद का सेवा जीवन दोगुना से अधिक हो जाता है। 20% की अधिभार स्थितियों के तहत भी, यह अभी भी लंबे समय तक काम कर सकता है; उत्पाद संचालन के दौरान औसत शोर में कमी 2-4 डेसिबल है।

◆ पूरी तरह से सील

एस11 (एम) आर में "एम" दर्शाता है कि तेल टैंक पूरी तरह से सीलबंद संरचना को अपनाता है, सामान्य तेल में डूबे ट्रांसफार्मर की तुलना में पूरी तरह से सीलबंद वितरण ट्रांसफार्मर तेल भंडारण टैंक को खत्म करते हैं और शीतलन और गर्मी अपव्यय घटकों के रूप में नालीदार पंखों के साथ तेल पाइप को प्रतिस्थापित करते हैं। नालीदार तेल टैंक एक समर्पित उत्पादन लाइन पर उच्च गुणवत्ता वाले कोल्ड-रोल्ड पतली प्लेटों से बना है और नालीदार पंख ट्रांसफार्मर ओआई की मात्रा के साथ विस्तार और अनुबंध कर सकते हैं, जिससे ट्रांसफार्मर को वायुमंडल से अलग किया जा सकता है, तेल गिरावट और इन्सुलेशन नमी को रोका जा सकता है और धीमा किया जा सकता है, परिचालन विश्वसनीयता में वृद्धि हो सकती है, और रखरखाव मुक्त सामान्य संचालन हो सकता है।

नालीदार तेल टैंक की सतह को तीन प्रूफ पेंट के साथ लेपित करने से पहले डीग्रीजिंग, जंग हटाने और फॉस्फेटिंग के साथ इलाज किया जाता है, जो धातुकर्म, पेट्रोकेमिकल, खनन और अन्य वातावरण में उपयोग के लिए उपयुक्त है।

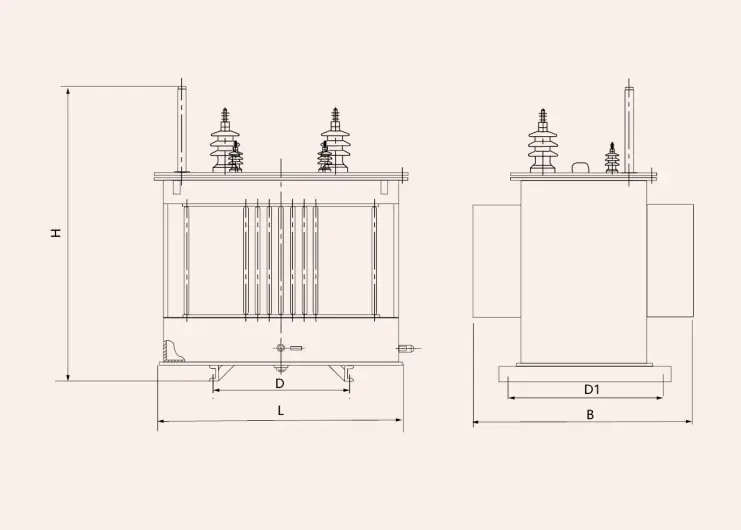

◆ तेल में डूबे ट्रांसफार्मर की उपस्थिति और स्थापना आयाम

◆10kV D11 श्रृंखला तेल डूबे हुए वितरण ट्रांसफार्मर के तकनीकी पैरामीटर
