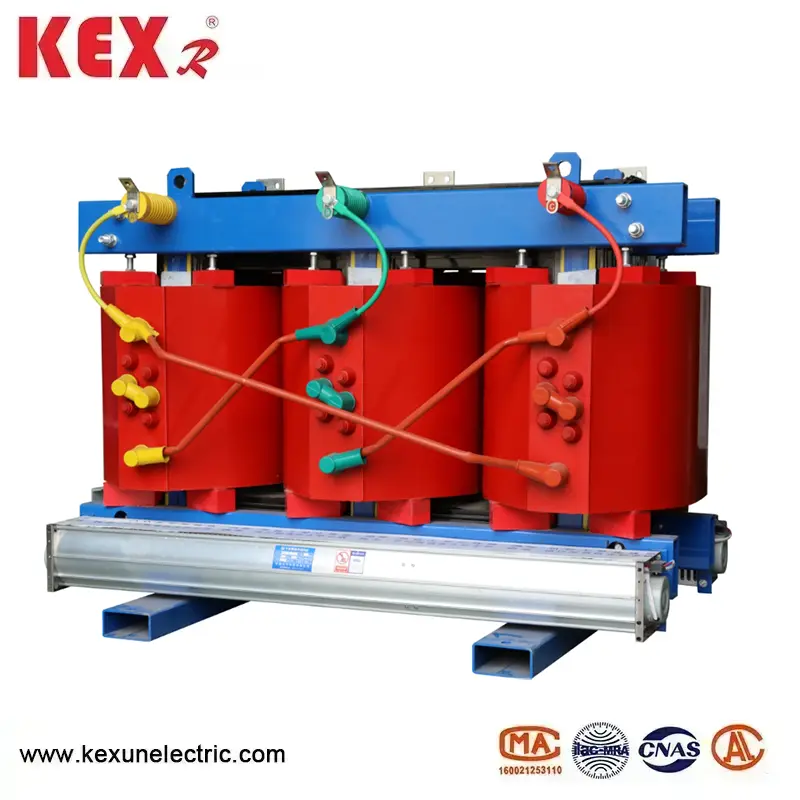

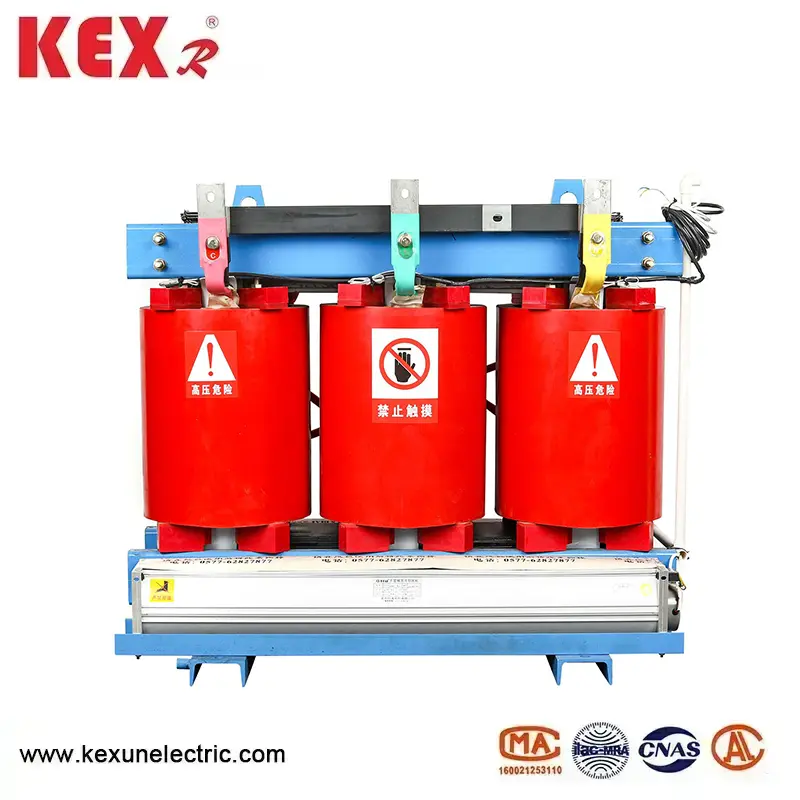

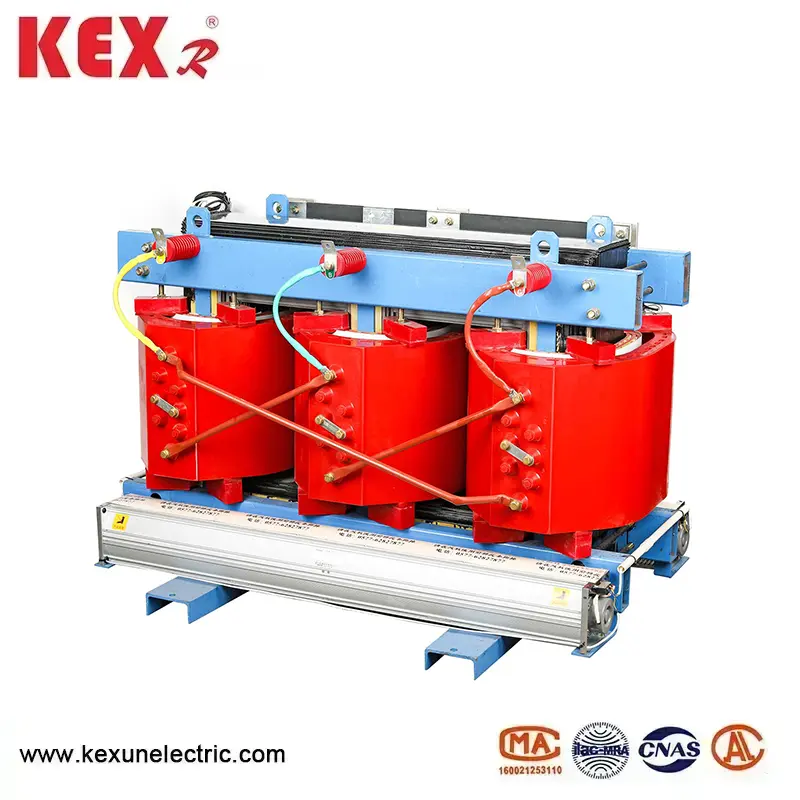

पर्यावरण के अनुकूल शुष्क-प्रकार ट्रांसफार्मर

◆ SGB10 प्रकार के पर्यावरण के अनुकूल शुष्क-प्रकार ट्रांसफार्मर का कोर

आयरन कोर आयातित अनाज उन्मुख उच्च गुणवत्ता वाले उच्च चुंबकीय चालकता सिलिकॉन स्टील शीट से बना है जो एक साथ स्टैक्ड है। The45 ° पूरी तरह से इच्छुक संयुक्त संरचना घुमावदार और आयरन कोर के बीच एक लोचदार फिक्सिंग डिवाइस को अपनाती है, जो ट्रांसफार्मर को कम-लोड हानि और शोर करने में सक्षम बनाता है। लोहे की कोर की सतह को विशेष तकनीक के साथ इलाज किया जाता है, जो कि ट्रांसफार्मर के शोर को कम कर देता है, लेकिन लोहे के कोर को एक पुलिंग के लिए तैयार किया जाता है। साबुत। घुमावदार लोचदार पैड द्वारा तय किया जाता है, और बफरिंग संरचना कंपन स्तर और घुमावदार के शोर को कम कर सकती है।

◆ उच्च और कम वोल्टेज कॉइल

उच्च और निम्न वोल्टेज कॉइल नोमेक्स इन्सुलेशन सामग्री से बने होते हैं और बार-बार वीपीएल वैक्यूम दबाव वाले उपकरणों का उपयोग करके विलायक-मुक्त अभेद्य पेंट के साथ गर्भवती होते हैं, और फिर कई बार उच्च तापमान पर पके हुए और ठीक हो जाते हैं। उच्च-वोल्टेज कॉइल उच्च यांत्रिक शक्ति और अच्छी गर्मी विघटन की स्थिति के साथ एक सतत संरचना को अपनाता है, उच्च इंटरलेयर वोल्टेज के नुकसान से बचता है, खराब गर्मी विघटन क्षमता, आसान थर्मल ब्रेकडाउन, और मल्टी-लेयर सिलिंड्रिकल कॉइल की कम यांत्रिक शक्ति, जिससे उत्पाद संचालन की विश्वसनीयता में सुधार होता है; कम-वोल्टेज कॉइल एक पन्नी या अनुदैर्ध्य वायुमार्ग उच्च वर्तमान सर्पिल संरचना को अपनाता है। संसेचन कॉइल में उत्कृष्ट नमी प्रतिरोध होता है और यह अधिक प्रभावी ढंग से प्रभावों का सामना कर सकता है, इसमें कोई दरार या आंशिक निर्वहन नहीं होता है, और पर्यावरण की रक्षा करते हुए, अपने सेवा जीवन के बाद सूखने, विघटित और रीसायकल करना आसान होता है।

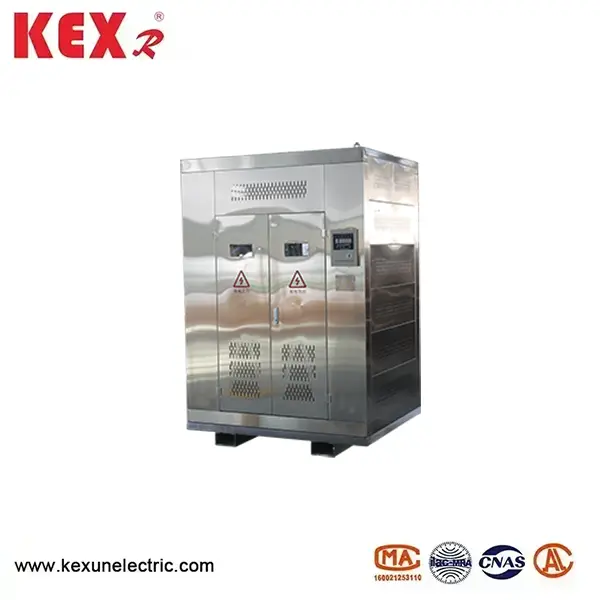

◆ शेल

यदि आवश्यक हो, तो केक्सुन इलेक्ट्रिक IP20 या IP23 के सुरक्षा स्तर के साथ गोले प्रदान कर सकता है। संलग्नक सुरक्षा स्तर LP20 का अर्थ यह है कि 12 मिमी के व्यास वाले ठोस विदेशी वस्तुओं को प्रवेश करने की अनुमति नहीं है। यह सुनिश्चित करने के लिए कि शीतलन हवा का संचलन, नीचे और सबसे ऊपर शेल प्लेटों से बने हैं।

◆ ओवरहीट संरक्षण

कॉइल ओवरहीटिंग के खिलाफ सुरक्षात्मक उपाय करने के लिए, SGB10 प्रकार के पर्यावरण के अनुकूल शुष्क-टाइप ट्रांसफार्मर 315kVa और इसके बाद के ऊपर एक तापमान प्रदर्शन सुरक्षा उपकरण से सुसज्जित हैं। यह डिवाइस डिजिटल डिस्प्ले इंस्ट्रूमेंट के लिए सिग्नल सोर्स के रूप में कम-वोल्टेज वाइंडिंग में एम्बेडेड तापमान सेंसिंग तत्वों का उपयोग करता है। जब कम-वोल्टेज वाइंडिंग के अंदर का तापमान बदल जाता है, तो तापमान सेंसिंग डिजिटल डिस्प्ले इंस्ट्रूमेंट एक नया तापमान मूल्य प्रदर्शित करता है और ट्रांसफार्मर की सुरक्षा के लिए इस तापमान मूल्य के आधार पर नियंत्रण और अलार्म कार्य करता है।

◆ अधिभार क्षमता

SGB10 प्रकार के पर्यावरण के अनुकूल शुष्क-प्रकार ट्रांसफार्मर एक नई संरचना, नई सामग्री और नई प्रक्रियाओं को अपनाता है, अच्छी गर्मी अपव्यय की स्थिति, लंबे थर्मल जीवन और बेहद मजबूत अधिभार क्षमता के साथ, यह 120%अधिभार के तहत लंबे समय तक सुरक्षित और मज़बूती से काम कर सकता है। पुराने 23 वातावरण में, फैन कूलिंग की कोई आवश्यकता नहीं है और यह अभी भी लंबे समय तक पूर्ण लोड पर काम कर सकता है।

◆ सुरक्षा

SGB10 प्रकार के पर्यावरण के अनुकूल शुष्क-टाइप ट्रांसफार्मर आज उपलब्ध उच्चतम सुरक्षा प्रदर्शन ड्राई-टाइप ट्रांसफार्मर है, सभी इन्सुलेशन सामग्री गैर-बगुले, गैर-विषैले, गैर-विषाक्त हैं, और एपॉक्सी कास्ट उत्पादों की तुलना में 10% से कम ज्वलनशील पदार्थों की तुलना में, जो कि 800 'सी के उच्च तापमान के लिए एक उच्च तापमान के लिए जलते हैं, इस प्रकार। कास्ट ट्रांसफार्मर। एसजी (बी) 10 नया उत्पाद उच्च सुरक्षा आवश्यकताओं, आर्द्र और गर्म परिस्थितियों, और खराब वेंटिलेशन जैसे कि बिजली, मेट्रो, जहाज, रासायनिक.आई. और धातुकर्म उद्योगों के साथ अनुप्रयोगों में बेहतर प्रदर्शन को प्रदर्शित करता है।

◆ उत्कृष्ट नमी प्रतिरोध

Nomex "SGB10 प्रकार के पर्यावरण के अनुकूल शुष्क-टाइप ट्रांसफार्मर की Nomex" इन्सुलेशन सिस्टम नमी के आक्रमण को समझने में सक्षम है। उन्नत VPL उपकरण और वैक्यूम संसेचन प्रौद्योगिकी का पालन करना। उच्च गुणवत्ता वाले अभेद्य पेंट को यू द्वारा मान्यता प्राप्त है, जो कि 180 के तापमान पर लंबे समय तक संचालित हो सकता है।

◆ छोटी मात्रा और हल्का वजन

SGB10 प्रकार के पर्यावरण के अनुकूल शुष्क-प्रकार ट्रांसफार्मर मुख्य इन्सुलेशन सामग्री के रूप में ड्यूपॉन्ट नोमेक्स@ पेपर का उपयोग करता है और ट्रांसफार्मर के सबसे गर्म बिंदु पर हाइब्रिड इन्सुलेशन प्रणाली के रूप में इसका उपयोग करता है, उसी क्षमता के ट्रांसफार्मर में एपॉक्सी राल की तुलना में इसके आकार और वजन को कम करता है।

◆ पर्यावरण संरक्षण

SGB10 प्रकार के पर्यावरण के अनुकूल शुष्क-प्रकार के ट्रांसफार्मर को अपने सेवा जीवन के बाद विघटित और पुनर्नवीनीकरण किया जा सकता है, एपॉक्सी राल के दोष पर काबू पाने के लिए सूखे-प्रकार के ट्रांसफॉर्मर कास्ट किए जा सकते हैं, जिन्हें विघटित नहीं किया जा सकता है और पर्यावरण डाई को रेजिन और ग्लास फाइबर के ठोस के लिए अपने सेवा जीवन के बाद एक पूरे में प्रदूषित नहीं किया जा सकता है।

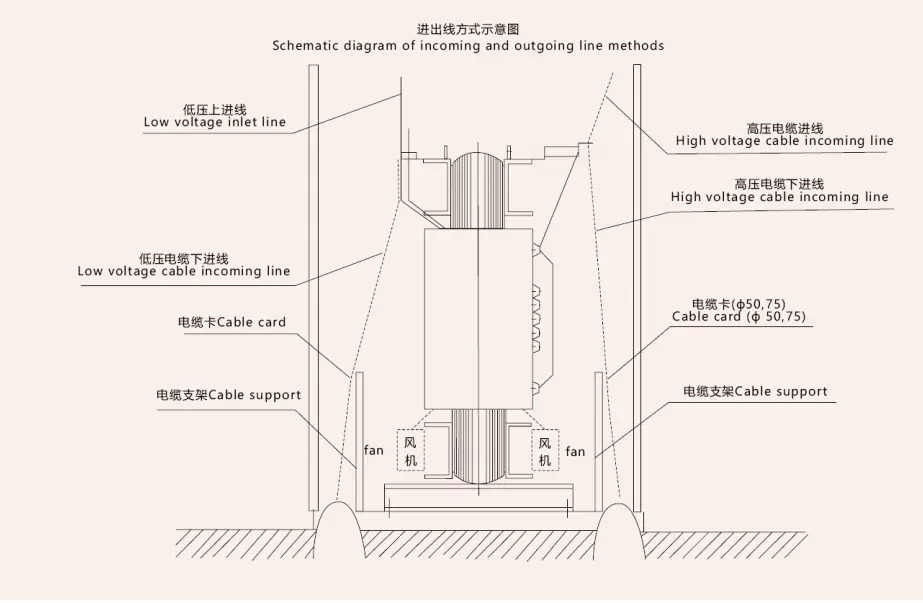

◆ लीड वायर

उच्च-वोल्टेज आउटपुट टर्मिनल घुमावदार के ऊपरी हिस्से पर तय किया गया है, और नल घुमावदार के बीच में स्थित है। पावर आउटेज की स्थिति में, आउटपुट वोल्टेज को समायोजित करने के लिए एक कनेक्टिंग पीस के माध्यम से टैप को बदल दिया जाता है। कम-वोल्टेज आउटगोइंग टर्मिनल एक प्लेट प्रकार प्रवाहकीय पट्टी है, जो बोल्ट के माध्यम से आउटगोइंग स्ट्रिप से मज़बूती से जुड़ा हुआ है।

◆ प्रासंगिक मानक

GB1094.11-2007 "ड्राई टाइप ट्रांसफार्मर"

GB/T10228-1997 "तकनीकी पैरामीटर और

शुष्क प्रकार पावर ट्रांसफार्मर के लिए आवश्यकताएं "

GB/T17211-1998 "ड्राई टाइप पावर ट्रांसफार्मर के लिए लोड गाइड"

JB/T10088-2004 "6-220KV पावर ट्रांसफार्मर का साउंड लेवल"

GB4208-1993 "बाड़ों (एलपी कोड) द्वारा प्रदान की गई सुरक्षा की डिग्री" "

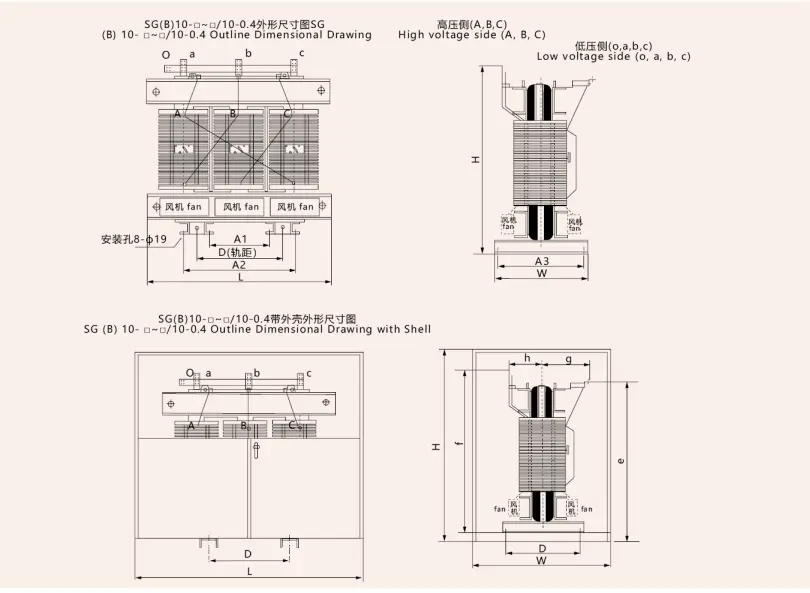

◆ SGB10 प्रकार के पर्यावरण के अनुकूल शुष्क-टाइप ट्रांसफार्मर की उपस्थिति और स्थापना आयाम

◆ 10kV SGB10 के तकनीकी पैरामीटर टाइप पर्यावरण के अनुकूल सूखे-प्रकार ट्रांसफार्मर
