पूर्व स्थापित अमेरिकी बॉक्स ट्रांसफार्मर

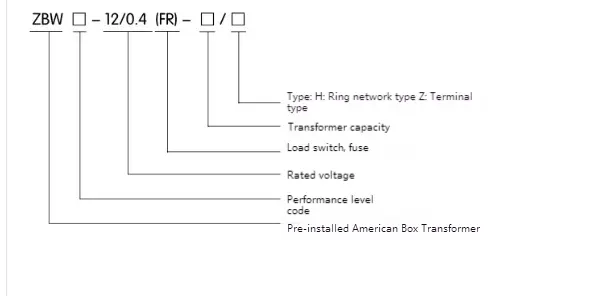

मॉडल और अर्थ

● उपयोग की पर्यावरणीय परिस्थितियाँ

◆ पर्यावरण का तापमान: पूर्व -स्थापित अमेरिकी बॉक्स ट्रांसफार्मर का उपयोग पर्यावरण में -30 ~ 40 ℃ के बीच किया जाना चाहिए

◆ ऊंचाई: 4000 मीटर से नीचे

◆ हवा की गति: 34 मीटर/एस से नीचे

◆ आर्द्रता: औसत दैनिक सापेक्ष आर्द्रता 95%से अधिक नहीं है; मासिक सापेक्ष आर्द्रता मूल्य 95% से अधिक नहीं है

◆ शॉकप्रूफ स्तर: क्षैतिज त्वरण 0.4m/s the से अधिक नहीं है, और ऊर्ध्वाधर त्वरण 0.15m/sic से अधिक नहीं है

◆ स्थापना झुकाव: 3 ° के भीतर

◆ स्थापना पर्यावरण: आसपास की हवा स्पष्ट रूप से संक्षारक और दहनशील गैसों द्वारा प्रदूषित नहीं है, और स्थापना स्थल पर कोई हिंसक कंपन नहीं है।

नोट: उपरोक्त शर्तों से परे पूर्व-स्थापित अमेरिकी बॉक्स ट्रांसफार्मर का आदेश देते समय, आप हमारी कंपनी के साथ बातचीत कर सकते हैं।

● तकनीकी पैरामीटर तालिका

◆ ट्रांसफार्मर

◆ लोड स्विच

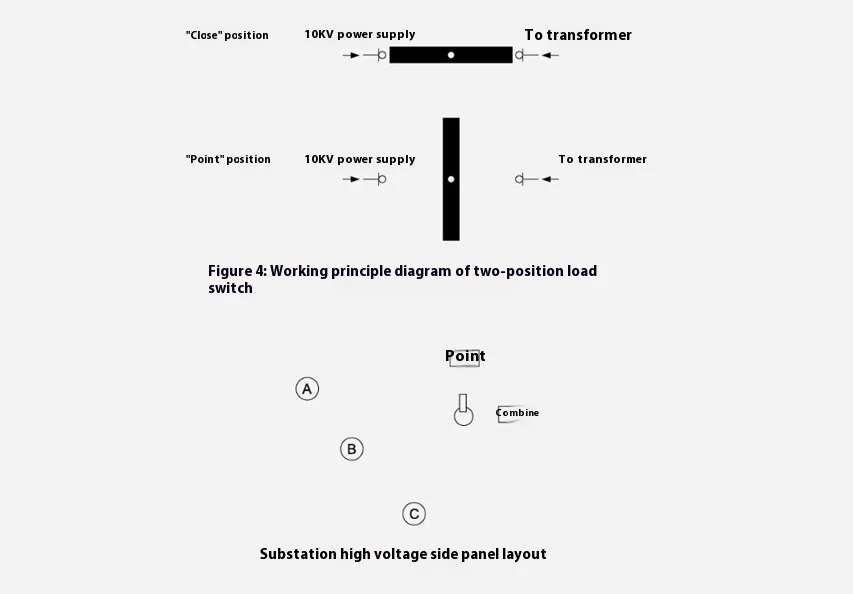

पूर्व-स्थापित अमेरिकी बॉक्स ट्रांसफार्मर का लोड स्विच ऑयल-इंसर्ड, थ्री-फेज लिंकेज स्विच और स्प्रिंग है ऑपरेटिंग तंत्र; इसे लोड के साथ खोला और बंद किया जा सकता है, और इसके उद्घाटन और समापन की गति का ऑपरेटिंग बल से कोई लेना -देना नहीं है। प्रकार दो-स्टेशन, चार-स्टेशन टी-टाइप और चार-स्टेशन वी-टाइप हैं।

◆ बैकअप संरक्षण फ्यूज

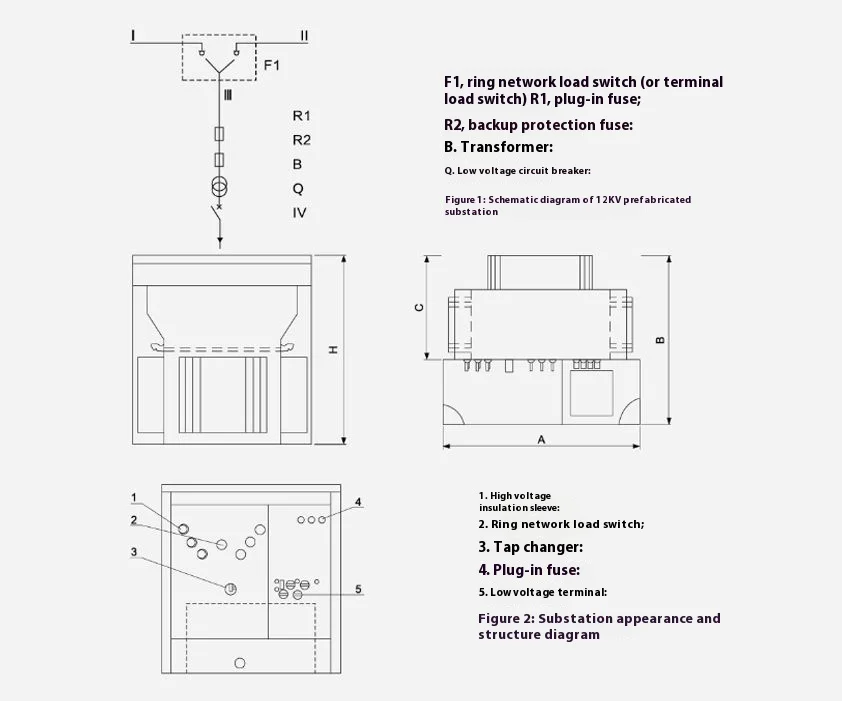

पूर्व-स्थापित अमेरिकी बॉक्स ट्रांसफार्मर का फ्यूज ट्रांसफार्मर शाखा में प्लग-इन फ्यूज के साथ श्रृंखला में जुड़ा हुआ है (चित्रा 2 में आर 1 और आर 2 देखें) एक पूर्ण-श्रेणी के संरक्षण फ्यूज बनाने के लिए। यह केवल तभी उड़ता है जब ट्रांसफार्मर के अंदर एक शॉर्ट-सर्किट की गलती होती है, इसलिए उड़ाने की संभावना बहुत कम होती है। यह ऊपरी तेल टैंक में स्थापित है, और यदि इसे अपडेट किया जाना है तो तेल टैंक को खोलने की आवश्यकता है।

◆ फ्यूज में प्लग

1. पूर्व-स्थापित अमेरिकी बॉक्स ट्रांसफार्मर के फ्यूज के कोर में तापमान और वर्तमान की दो विशेषताएं हैं, अर्थात, अधिभार लोड अंत में होता है, या जब तापमान बहुत अधिक होता है तो यह पिघल जाता है। प्लग-इन फ्यूज और बैकअप सुरक्षा फ्यूज का उपयोग श्रृंखला में किया जाता है, जो पूरी रेंज को कई एम्पीयर से लेकर कई हजार एम्पीयर तक की रक्षा कर सकता है, और अधिकतम ब्रेकिंग करंट 50ka है।

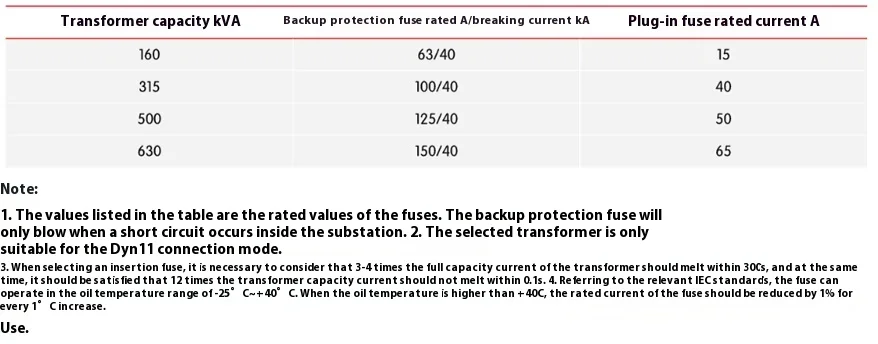

2. बैकअप फ्यूज और प्लग-इन फ्यूज का उचित मिलान सीधे पूरे ट्रांसफार्मर के प्रदर्शन को प्रभावित करेगा। संदर्भ के लिए 10kV पूर्व-स्थापित अमेरिकी बॉक्स ट्रांसफार्मर में फ्यूज चयन दिशानिर्देशों के एक हिस्से के लिए निम्न तालिका देखें।

3.प्लग-इन फ्यूज एक ऐसा तत्व है जो बाहरी रूप से फ्यूज कोर को बदल सकता है। जब प्रतिस्थापित किया जाता है, तो पहले ईंधन टैंक के अंदर और बाहर दबाव को संतुलित करने के लिए ऊपरी ईंधन टैंक के दबाव राहत वाल्व के पुल रिंग को खींचें। ऑपरेटरों और उपकरणों की सुरक्षा सुनिश्चित करने के लिए, लोड होने पर प्लग-इन फ़्यूज़ को प्लग-इन किया जाना चाहिए और अनप्लग किया जाना चाहिए। इसलिए, कम-वोल्टेज स्विच को कम-वोल्टेज साइड पर पूर्ण लोड को काटने के लिए पहले बंद कर दिया जाना चाहिए। फिर, फ्यूज सीट पर हैंडल को ऑपरेटिंग हैंडल के साथ अनसुना किया जाना चाहिए, और फिर गैसकेट और बाहरी दीवार के बीच आसंजन को खत्म करने के लिए लगभग 90 डिग्री से घुमाया जाना चाहिए। फ्यूज पिघल को 70-80 मिमी के लिए स्पष्ट रूप से ऊपर की ओर खींचा जाना चाहिए, और इसे कुछ सेकंड तक रहना चाहिए। पिघल पर कुछ तेल को सूखा जाने के बाद, ईंधन टैंक के बाहर अन्य घटकों से तेल की बूंदों से बचने के लिए पिघल को बाहर निकाला जाना चाहिए। एक साफ सूती कपड़े के साथ पिघल की सतह को पोंछें, और फिर कोर को बदल दें। जब प्रतिस्थापित किया जाता है, तो पिघले हुए कोर पर संकेतित मापदंडों पर ध्यान देना सुनिश्चित करें, और विभिन्न मापदंडों को प्रतिस्थापित नहीं किया जा सकता है। प्रतिस्थापन चरणों के लिए अटैचमेंट 3 देखें। फ्यूज समर्थन में प्रतिस्थापन के बाद पिघला हुआ कोर डालें, और जब पिघला हुआ कोर पर हैंडल को लॉकिंग स्थिति में बदल दिया जाता है, तो यह सुनिश्चित करें कि स्टेनलेस स्टील वॉशर फ्यूज समर्थन के करीब है, और यह सुनिश्चित करने के लिए कि सबस्टेशन पूरी तरह से सील है और नमी से मुक्त है, को बॉस पर संभाल लिया गया है। फिर, कम-वोल्टेज स्विच को फिर से बंद कर दिया जाता है, और इस समय बिजली की आपूर्ति को फिर से शुरू किया जा सकता है।

4. क्योंकि पूर्व-स्थापित अमेरिकी बॉक्स ट्रांसफार्मर एक तीन-चरण प्रणाली है, चाहे वह एक बैकअप सुरक्षा फ्यूज हो या प्लग-इन फ्यूज हो, जब एक-चरण पिघलता है, तो तीन-चरण पिघल को आम तौर पर बदल दिया जाना चाहिए, जब तक कि यह निर्धारित नहीं किया जा सकता है कि केवल एक-चरण पिघल गलती कर चुका है।
