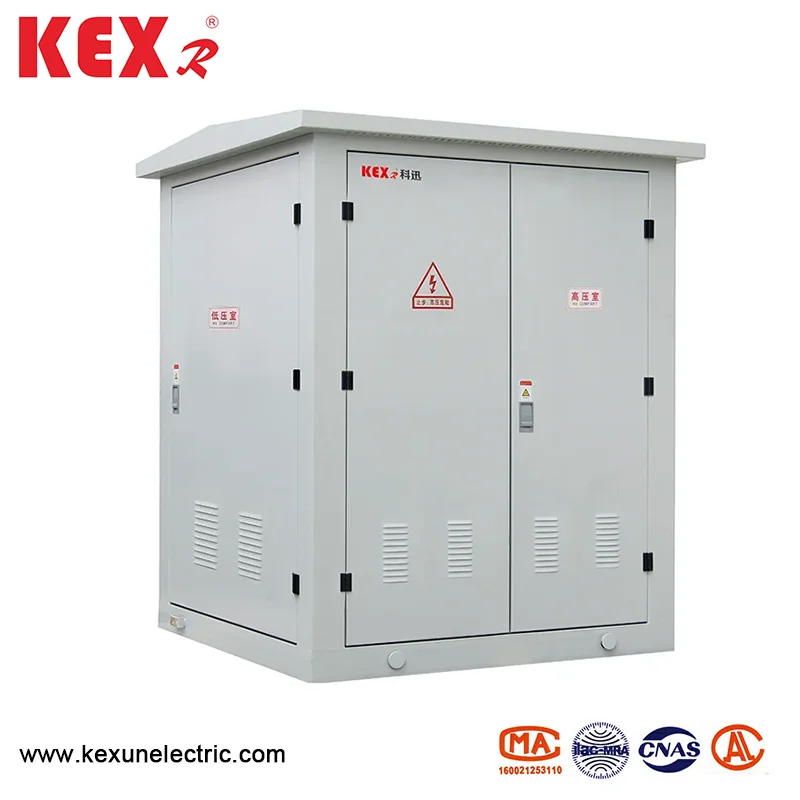

लघु यूरोपीय बॉक्स प्रकार सबस्टेशन

◆ समग्र संरचना

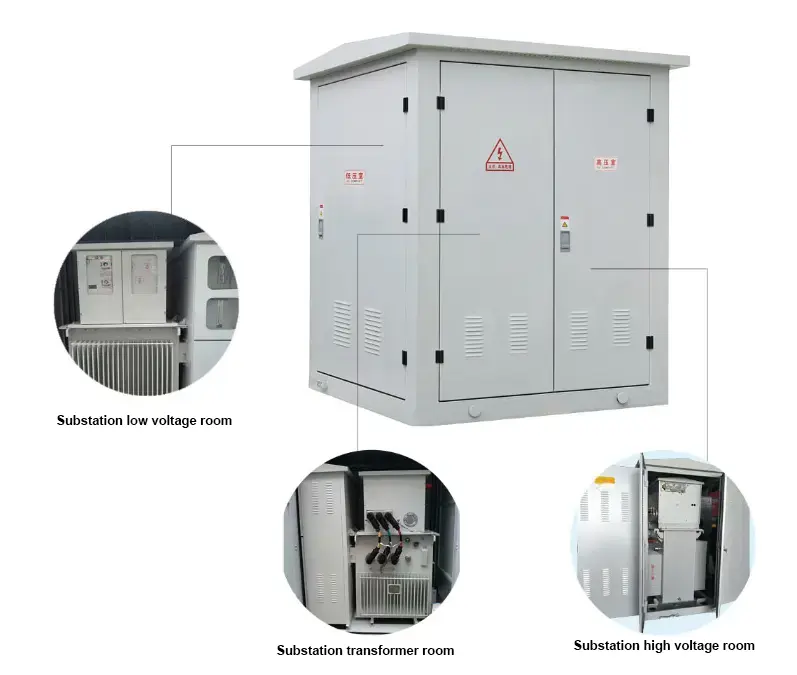

1. Yb □ -12 लघु यूरोपीय बॉक्स प्रकार सबस्टेशन को मुख्य रूप से तीन भागों में विभाजित किया गया है: हाई-वोल्टेज स्विच रूम, ट्रांसफार्मर रूम और कम-वोल्टेज स्विच रूम, जिसे अलग से ले जाया जा सकता है।

2. उत्पाद उत्पाद के तापमान वृद्धि के स्तर को सुनिश्चित करने के लिए एक अद्वितीय बड़े-चक्र गर्मी अपव्यय डिजाइन को अपनाता है, और कमरों के बीच अलग सीलिंग कमरों के बीच हीट एक्सचेंज नहीं बनाएगी।

3. उत्पाद शेल उच्च गुणवत्ता वाले स्टेनलेस स्टील प्लेट से बना है। स्टील प्लेट संरचना के सभी हिस्सों में विशेष एंटी-जंग उपचार से गुजरना पड़ा है, और स्टेनलेस स्टील प्लेट संरचना में मजबूत संक्षारण प्रतिरोध और अच्छी यांत्रिक शक्ति है।

4. उत्पाद को अतिरिक्त बिल्डिंग फाउंडेशन के बिना सीधे घर के अंदर स्थापित किया जा सकता है, जो लागत और स्थान बचाता है और स्थापित करने के लिए सुविधाजनक है।

◆ उच्च वोल्टेज कक्ष

हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित SF6 गैस से भरे स्विचगियर को उच्च वोल्टेज के लिए अपनाया जाता है, और सभी स्विचगियर और बसबार को एक बंद स्टेनलेस स्टील बॉक्स में सील कर दिया जाता है, जिसमें कोई उजागर शरीर के बाहर कोई उजागर नहीं होता है। सुरक्षित संचालन और उच्च विश्वसनीयता; पूरी तरह से मॉड्यूलर डिज़ाइन, सभी मॉड्यूल बिजली की खपत आवश्यकताओं के अनुसार साइड आउटलेट और शीर्ष विस्तार के कनेक्शन मोड को महसूस कर सकते हैं, और अधिकतम सीमा तक बिजली आपूर्ति योजना की जरूरतों को पूरा करते हैं।

◆ कम वोल्टेज कक्ष

कम-वोल्टेज साइड इनलेट और आउटलेट लाइनें सभी नए मोल्डेड केस सर्किट ब्रेकरों से बनी हैं, जो आकार में छोटे हैं, जो आर्किंग से मुक्त हैं और बदलने में आसान हैं। बहुक्रियाशील बुद्धिमान व्यापक सुरक्षा नियंत्रक और नए एकीकृत प्रतिक्रियाशील बिजली मुआवजा डिवाइस।

◆ ट्रांसफॉर्मर चैंबर

ट्रांसफार्मर पूरी तरह से एपॉक्सी राल के साथ अछूता है, और इन्सुलेशन और गर्मी प्रतिरोध स्तर एफ है, और ट्रांसफार्मर में कोई दहन-समर्थक सामग्री नहीं होती है, और यह किसी भी गैस या अन्य मध्यवर्ती उत्पादों का उत्पादन नहीं करता है जो संचालन के दौरान पर्यावरण के लिए अनुकूल नहीं हैं, इसलिए इसमें अच्छे फ्लेम रिटार्डेंसी, पर्यावरण संरक्षण और ऊर्जा की बचत की विशेषताएं हैं।

◆ आंतरिक लिंक

वोल्टेज ट्रांसफार्मर और चीनी ठोस स्विच कंपनी के ठोस अछूता केबल सामान से जुड़े हुए हैं, जो पूरी तरह से अछूता और सुरक्षित और विश्वसनीय हैं

● कार्य और विशेषताएं

लघु यूरोपीय बॉक्स सबस्टेशन का उच्च वोल्टेज चैंबर उच्च वोल्टेज लोड स्विच, उच्च वोल्टेज फ्यूज और लाइटनिंग अरेस्टर से बना है, जो पावर ट्रांसमिशन को रोक सकता है और एक ही समय में ओवरलोड और शॉर्ट सर्किट सुरक्षा हो सकता है। कम-वोल्टेज चैंबर कम-वोल्टेज एयर स्विच, करंट ट्रांसफार्मर, एमीटर और वोल्टमीटर से बना है। लघु यूरोपीय बॉक्स सबस्टेशन अग्रणी प्रसंस्करण प्रौद्योगिकी को अपनाता है और इसमें अच्छा संक्षारण प्रतिरोध और पहनने का प्रतिरोध होता है। इसके फायदे लचीले संयोजन, सुविधाजनक परिवहन, स्थापना और निर्माण, कम लागत, कोई प्रदूषण और सुरक्षित और विश्वसनीय संचालन हैं। इसी समय, लघु यूरोपीय बॉक्स सबस्टेशन उच्च स्तर के स्वचालन के साथ एक उपकरण है, और इसे समझदारी से डिज़ाइन किया गया है, जो सभी भागों को पूरी तरह से रक्षा कर सकता है और अप्राप्य की जरूरतों को पूरा कर सकता है। सामान्यतया, लघु यूरोपीय बॉक्स सबस्टेशन बॉक्स ट्रांसफार्मर का प्रकार है जो निवेश को बचाता है और सबसे तेज़ प्रभाव प्राप्त करता है।

● उच्च वोल्टेज कक्ष

उच्च वोल्टेज कक्ष को आमतौर पर लोड स्विच और फ्यूज के संयोजन द्वारा संरक्षित किया जाता है। फ्यूज के एक चरण को उड़ाने के बाद, तीन-चरण लिंकेज यात्राएं। लोड स्विच संपीड़ित वायु प्रकार, वैक्यूम प्रकार, सल्फर हेक्सफ्लोराइड प्रकार, आदि में उपलब्ध हैं, जो ऑपरेटिंग तंत्र को वितरित कर सकते हैं और स्वचालित अपग्रेड का एहसास कर सकते हैं; फ्यूज एक स्ट्राइकर के साथ एक उच्च-वोल्टेज वर्तमान-सीमित फ्यूज है, जिसमें विश्वसनीय कार्रवाई और बड़ी ब्रेकिंग क्षमता है। मुख्य तकनीकी मापदंडों के लिए नीचे दी गई तालिका देखें। 800kva से ऊपर के ट्रांसफॉर्मर के लिए, ZN12, ZN28 और VS1 जैसे वैक्यूम सर्किट ब्रेकरों को सुरक्षा के लिए चुना जा सकता है।

● कम वोल्टेज कक्ष

कम-वोल्टेज चैंबर का मुख्य स्विच पक्ष सार्वभौमिक या बुद्धिमान सर्किट ब्रेकर को अपनाता है, जो चुनिंदा सर्किट की रक्षा कर सकता है; आउटलेट स्विच एक नए प्रकार के प्लास्टिक शेल स्विच को अपनाता है, जो आकार में छोटा होता है और आर्किंग में छोटा होता है, 30 सर्किट तक; उपयोगकर्ताओं को चुनने के लिए संपर्ककर्ता और संपर्क रहित स्विचिंग मोड हैं।

● ट्रांसफार्मर

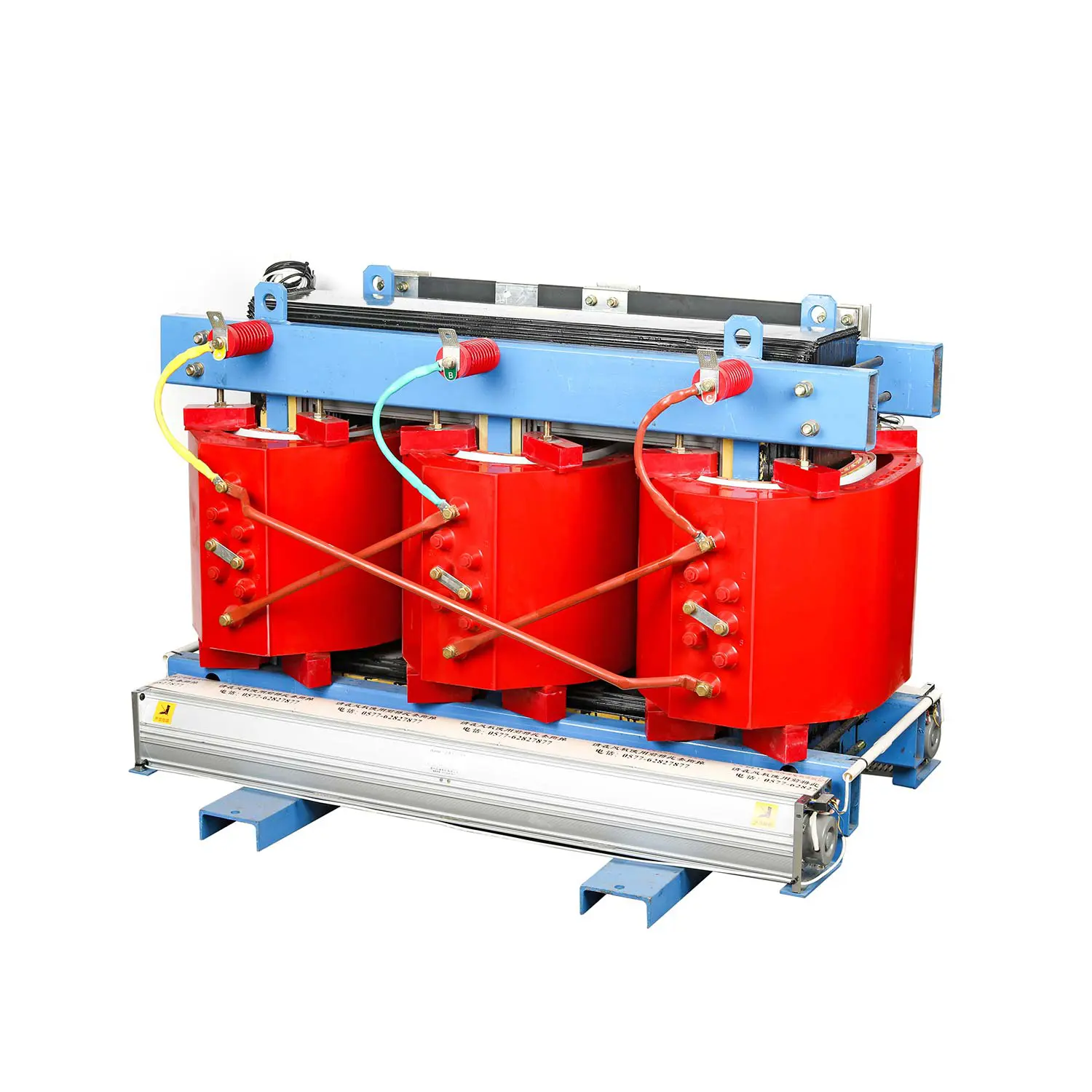

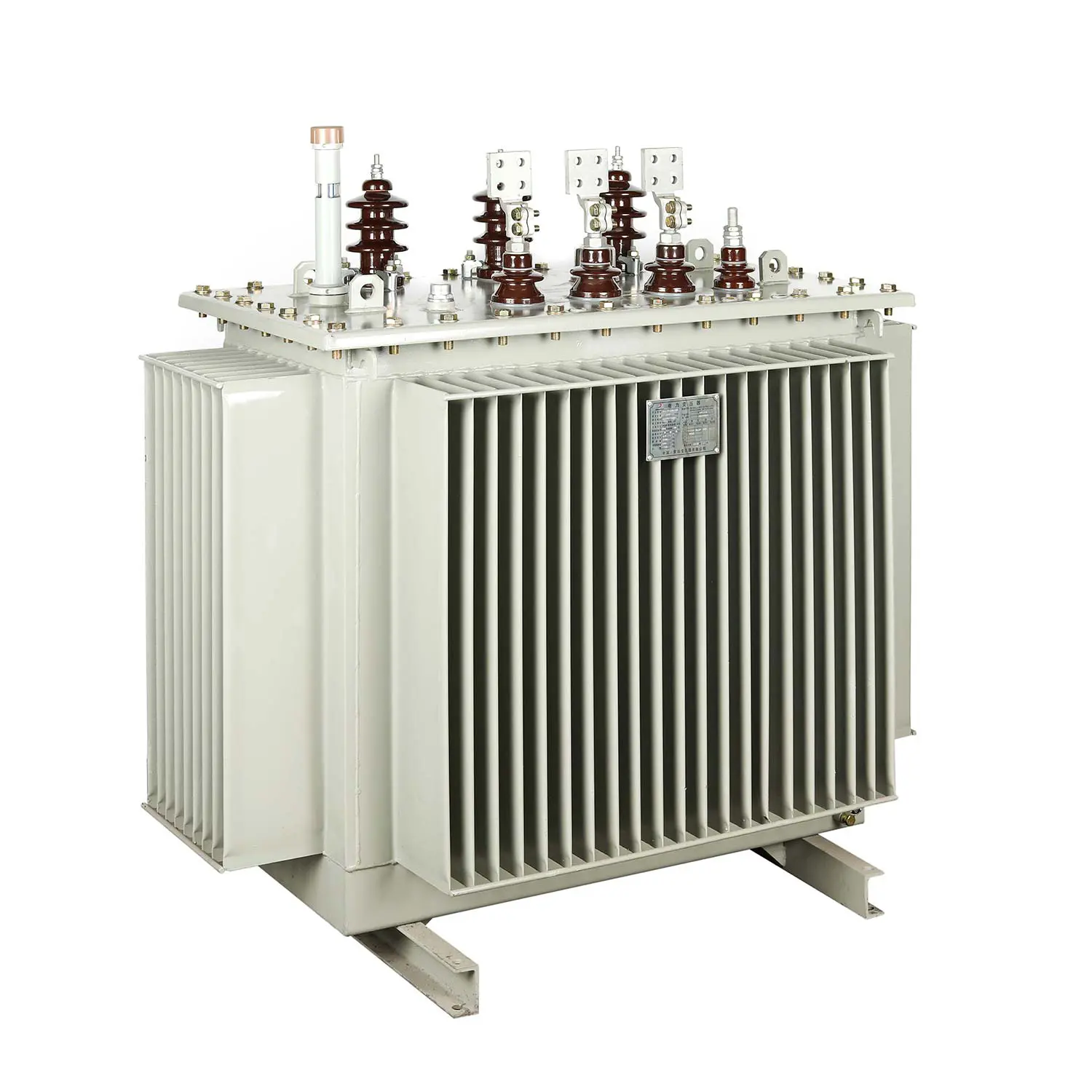

YB □ -12 लघु यूरोपीय बॉक्स प्रकार का सबस्टेशन कम-नुकसान, तेल-इंस्पेड, पूरी तरह से सील S9, S10 और S11 सीरीज़ ट्रांसफॉर्मर चुनें, या राल-अछूता या Nomex पेपर-अछूता वाले पर्यावरण-अनुकूल शुष्क-प्रकार के ट्रांसफॉर्मर का चयन करें, और नीचे प्रवेश की सुविधा के लिए एक ट्रॉली से सुसज्जित है।

● प्रदर्शन पैरामीटर टेबल

◆ लोड स्विच के तकनीकी पैरामीटर

◆ उच्च वोल्टेज फ्यूज के तकनीकी पैरामीटर

कम वोल्टेज सर्किट ब्रेकर के तकनीकी पैरामीटर

● उपयोग की पर्यावरणीय परिस्थितियाँ

◆ ऊंचाई: लघु यूरोपीय बॉक्स प्रकार सबस्टेशन का उपयोग 4000 मीटर के भीतर किया जाना चाहिए

◆ तापमान: -25 ~ 40 ℃

◆ सापेक्ष आर्द्रता: दैनिक औसत 95%से अधिक नहीं है, और मासिक औसत 90%से अधिक नहीं है;

◆ स्थापना स्थान: कोई आग, विस्फोट खतरा, प्रवाहकीय धूल, रासायनिक संक्षारक गैस और हिंसक कंपन। यदि उपरोक्त शर्तें पार हो जाती हैं, तो उपयोगकर्ता हमारी कंपनी के साथ परामर्श कर सकते हैं।

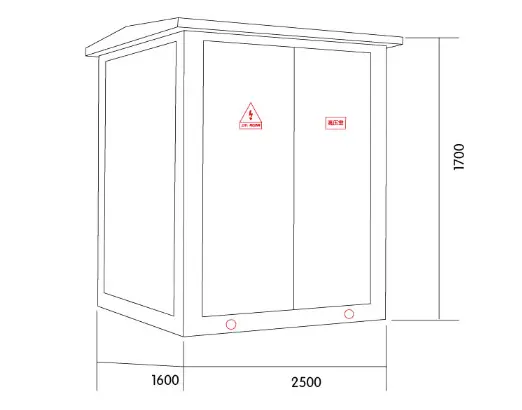

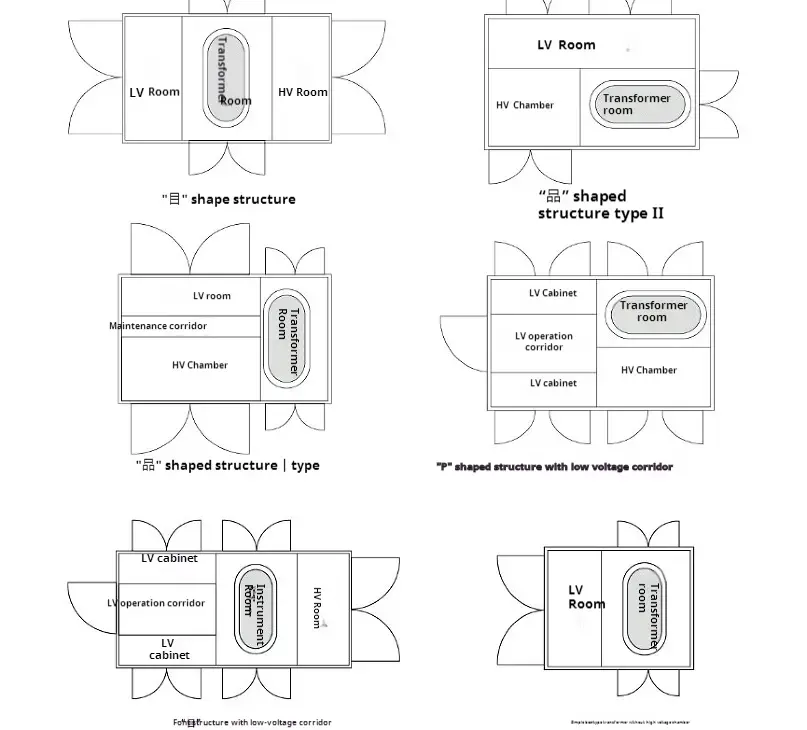

● लेआउट आयाम आरेख

● KEXR क्यों चुनें?

◆ उत्पाद लाभ: हमारे लघु यूरोपीय बॉक्स प्रकार के सबस्टेशन में कई पेटेंट हैं और विभिन्न प्रमाणपत्र पारित किए हैं (ISO9001,3C, आदि।) ， उत्कृष्ट उत्पाद गुणवत्ता हमारी पैर जमाने की नींव है।

◆ मूल्य लाभ ： ग्राहक के दृष्टिकोण से, केएक्सआर का मानना ​​है कि छोटे मुनाफे लेकिन त्वरित टर्नओवर उद्यमों को लंबे समय तक जीवित बना सकता है। इसके अलावा, केएक्सआर का उत्पाद मूल्य उद्योग के औसत से कम है और हम एक चरण-दर-चरण मूल्य सूची को अपनाते हैं, और अधिक खरीद अधिक छूट लाएगी।

◆ गुणवत्ता आश्वासन लाभ: हम अधिकांश केएक्सआर उत्पादों के लिए 12-24 महीने की वारंटी प्रदान करते हैं, जो हमारे अधिकांश साथियों से अधिक है।

◆ अद्वितीय अनुकूलन योजना: ग्राहकों की व्यक्तिगत आवश्यकताओं को देखते हुए, हम विभिन्न उपयोग परिदृश्यों को पूरा करने के लिए अनुकूलित उत्पादों का उत्पादन कर सकते हैं।
