अधिक से अधिक ग्राहक सी-जीआईएस क्यों चुनते हैं?

सी-जीआईएस क्या है?

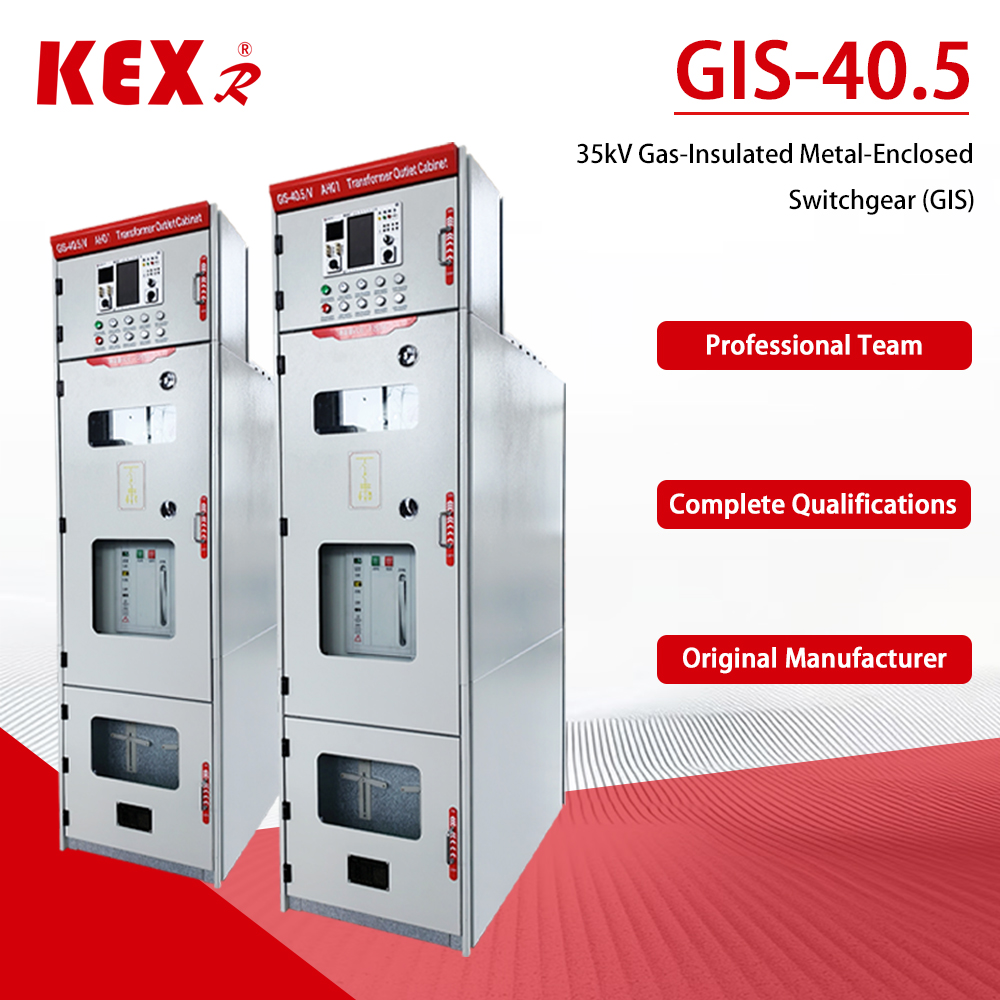

The 40.5kV सी-जीआईएस कैबिनेट(35केवी सिस्टम में आम) मध्यम वोल्टेज क्षेत्र में जीआईएस प्रौद्योगिकी का एक सफल विस्तार है। इसकी मूल डिज़ाइन अवधारणा इस प्रकार है:

1. पूरी तरह से सीलबंद संरचना: सभी हाई-वोल्टेज लाइव भागों को स्टेनलेस स्टील प्लेटों द्वारा वेल्डेड एक सीलबंद गैस बॉक्स में सील कर दिया जाता है, जो बाहरी वातावरण से पूरी तरह से अलग होता है।

2. गैस इन्सुलेशन: इंसुलेटिंग माध्यम के रूप में हवा को प्रतिस्थापित करने के लिए गैस बॉक्स को इंसुलेटिंग गैस से भर दिया जाता है। सामान्य इन्सुलेटिंग गैसों में शामिल हैं:

3.एसएफ (सल्फर हेक्साफ्लोराइड): पारंपरिक मुख्यधारा माध्यम में उत्कृष्ट इन्सुलेशन प्रदर्शन होता है, लेकिन इसके उच्च ग्रीनहाउस प्रभाव के कारण इसे पर्यावरणीय दबाव का सामना करना पड़ रहा है।

4.पर्यावरण संरक्षण गैस: "डबल कार्बन" के लक्ष्य को पूरा करने के लिए, बाजार ने हरित विकास को बढ़ावा देने के विकल्प के रूप में शुष्क हवा, नाइट्रोजन (एन) या नई पर्यावरण संरक्षण गैस को अपनाना शुरू कर दिया।

5.वैक्यूम सर्किट ब्रेकर: स्विचगियर का कोर सर्किट ब्रेकर आमतौर पर सर्किट के कनेक्शन और डिस्कनेक्शन को पूरा करने के लिए वैक्यूम सर्किट ब्रेकर को अपनाता है।

6. मॉड्यूलर डिजाइन: उत्पाद कई मानक मॉड्यूल (जैसे सर्किट ब्रेकर मॉड्यूल और बस मॉड्यूल) से बना है, जिसे लचीले ढंग से क्षेत्र में जोड़ा जा सकता है और आसानी से विस्तारित किया जा सकता है।

मुख्य लाभ और लागू परिदृश्य

पारंपरिक (एयर इंसुलेटेड पैनल) की तुलना में, 40.5kV C-GIS के निम्नलिखित उत्कृष्ट फायदे हैं, लेकिन इसकी उच्च प्रारंभिक लागत पर भी ध्यान देने की आवश्यकता है:

1. कॉम्पैक्ट संरचना, जगह की बचत: क्योंकि गैस इन्सुलेशन प्रदर्शन हवा की तुलना में कहीं बेहतर है, कैबिनेट का आकार बहुत कम हो गया है। समान विनिर्देश के एआईएस की तुलना में, सी-जीआईएस द्वारा कब्जा किए गए क्षेत्र को 50% से अधिक या 76% तक कम किया जा सकता है, जो विशेष रूप से तंग भूमि संसाधनों वाले शहरी सबस्टेशनों के लिए उपयुक्त है।

2.मजबूत पर्यावरणीय अनुकूलनशीलता, सुरक्षा और विश्वसनीयता: पूरी तरह से सीलबंद डिज़ाइन इसे उच्च ऊंचाई, आर्द्रता, नमक कोहरे, प्रदूषण और संक्षेपण जैसे कठोर वातावरण का विरोध करने में सक्षम बनाता है। जीवित भाग उजागर नहीं होते हैं, और सुरक्षा अधिक होती है। शून्य गेज दबाव (गैस रिसाव) के तहत भी, एक निश्चित इन्सुलेशन स्तर अभी भी बनाए रखा जा सकता है।

3. मूल रूप से रखरखाव-मुक्त, संचालन और रखरखाव लागत को कम करना: क्योंकि मुख्य घटक बाहरी वातावरण से अलग होते हैं, वे मूल रूप से धूल और नमी से अप्रभावित होते हैं, बुनियादी रखरखाव-मुक्त स्तर तक पहुंचते हैं।

4.उच्च प्रारंभिक निवेश: अधिक परिष्कृत सामग्रियों और प्रक्रियाओं (जैसे स्टेनलेस स्टील, रोबोट वेल्डिंग, हीलियम रिसाव का पता लगाना, आदि) के उपयोग के कारण, सी-जीआईएस की प्रारंभिक खरीद लागत आमतौर पर एआईएस से अधिक है।

इन फायदों के साथ, सी-जीआईएस का व्यापक रूप से नई ऊर्जा उत्पादन (फोटोवोल्टिक, पवन ऊर्जा) बूस्टर स्टेशनों, शहरी वितरण नेटवर्क परिवर्तन, रेल पारगमन, ऊंची इमारतों, औद्योगिक और खनन उद्यमों, डेटा केंद्रों और कठोर वातावरण (जैसे उच्च ऊंचाई, तटीय क्षेत्रों और उच्च प्रदूषण औद्योगिक क्षेत्रों) में सबस्टेशनों में उपयोग किया जाता है।

संरचनात्मक और डिज़ाइन सुविधाएँ

पूरे जीवन चक्र (30 वर्ष या उससे भी अधिक) में उपकरणों की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए,40.5kV सी-जीआईएस संरचनात्मक डिजाइन और विनिर्माण प्रौद्योगिकी में निम्नलिखित विशेषताएं हैं:

1.उच्च स्तरीय सुरक्षा: एयर बॉक्स का सुरक्षा स्तर आम तौर पर IP67 तक पहुंचता है, जो अल्पकालिक विसर्जन के प्रभाव का विरोध कर सकता है।

2. परिशुद्धता वेल्डिंग प्रक्रिया: गैस बॉक्स आमतौर पर 3 मिमी की मोटाई के साथ 304 स्टेनलेस स्टील प्लेट से बना होता है, जो वेल्ड की ताकत और जकड़न सुनिश्चित करने के लिए रोबोट द्वारा स्वचालित रूप से लेजर वेल्ड किया जाता है।

3.सख्त रिसाव का पता लगाना: विनिर्माण के बाद, उच्च परिशुद्धता हीलियम मास स्पेक्ट्रोमीटर रिसाव डिटेक्टर का उपयोग पता लगाने के लिए किया जाएगा ताकि यह सुनिश्चित किया जा सके कि एसएफ गैस की वार्षिक रिसाव दर ≤0.1% है, और कुछ उच्च-अंत उत्पाद ≤0.01% तक भी पहुंच सकते हैं।

4.बुद्धिमान एकीकरण: बुद्धिमान जीआईएस कैबिनेट की एक नई पीढ़ी में तापमान, आंशिक निर्वहन, यांत्रिक विशेषताओं आदि जैसे अंतर्निहित सेंसर हैं, जो वास्तविक समय की स्थिति की निगरानी, ​​​​रिमोट कंट्रोल और गलती की प्रारंभिक चेतावनी का समर्थन करते हैं, और स्मार्ट ग्रिड को साकार करने का एक महत्वपूर्ण हिस्सा है।
