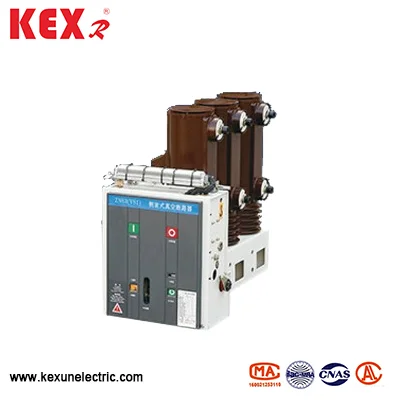

साइड-माउंटेड इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर
चीनी कारखाने केक्सुन द्वारा निर्मित साइड-माउंटेड इनडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर मुख्य रूप से सुरक्षा और नियंत्रण सर्किट के लिए उपयोग किया जाता है। यह 12kV के रेटेड वोल्टेज और 50Hz की आवृत्ति वाले स्थानों के लिए उपयुक्त है जहां लगातार संचालन या सर्किट वर्तमान रुकावट की आवश्यकता होती है। इसे फिक्स्ड स्विचगियर में स्थापित किया जा सकता है या अकेले इस्तेमाल किया जा सकता है।
मॉडल: वीएस 1
ब्रांड ： kexr
मॉडल: वीएस 1
ब्रांड ： kexr
● साइड-माउंटेड इनडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर की संरचनात्मक विशेषताएं
▶ पार्श्व संचालन तंत्र
▶ epoxy राल अछूता ध्रुव
▶ ट्रिप-फ्री स्प्रिंग ऑपरेटिंग सिस्टम
▶ फ्रंट/रियर केबल टर्मिनेशन
● साइड-माउंटेड इनडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर का उपयोग करके
▶ परिवेश का तापमान रेंज: तापमान घेर साइड -माउंटेड इनडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर -15 ~ 40 ℃ होना चाहिए
▶ ऊंचाई: साइड-माउंटेड इनडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर को 1000 मीटर से कम समय में स्थापित किया जाना चाहिए।
▶ सापेक्ष आर्द्रता: दैनिक औसत 95%से अधिक नहीं है, मासिक औसत 90%से अधिक नहीं है, संतृप्त वाष्प दबाव का दैनिक औसत 2.2 × 10-3mpa से अधिक नहीं है, और मासिक औसत 1.8 × 10-3mpa से अधिक नहीं है।
▶ भूकंप की तीव्रता: 8 डिग्री से कम
▶, आग, विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन के बिना स्थान।
● साइड-माउंटेड इनडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर के तकनीकी पैरामीटर
|
वस्तु |
इकाई |
डेटा |
||||
|
रेटेड वोल्टेज |
केवी |
12 |
||||
|
वर्तमान मूल्यांकित |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
रेटेड शॉर्ट सर्किट ब्रेक करंट |
KA |
20 |
25 |
31.5 |
||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट |
KA |
50 |
63 |
80 |
||
|
रेटेड पीक करंट का सामना करना पड़ता है |
KA |
50 |
63 |
80 |
||
|
4S शॉर्ट सर्किट वर्तमान） पीक） का सामना करना पड़ता है |
KA |
20 |
25 |
31.5 |
||
|
रेटेड इन्सुलेट स्तर |
वोल्टेज का सामना करना |
केवी |
42 （48） |
|||
|
वोल्टेज का सामना करना |
75 （85） |
|||||
|
रेटेड ऑपरेटिंग अनुक्रम |
|
ब्रेक -0.3S-CLOSE-180S-CLOSE |
||||
|
यांत्रिक जीवन |
समय |
10000 |
||||
|
रेटेड शॉर्ट-सर्किट वर्तमान रुकावट |
समय |
50 |
||||
|
ऑपरेटिंग मैकेनिज्म का रेटेड ओपनिंग वोल्टेज （डीसी） |
V |
110,220 |
||||
|
संपर्क टर्मिनल दूरी |
मिमी |
11 ± 1 |
||||
|
ओवरट्रेवेल (संपर्क वसंत संपीड़न लंबाई) |
मिमी |
35 ± 0.5 |
||||
|
तीन-चरण पृथक्करण और बंद उछाल समय |
एमएस |
≤2 |
||||
|
संपर्क समापन समय से संपर्क करें |
एमएस |
≤2 |
||||
|
औसत उद्घाटन गति |
एमएस |
1.1 ± 0.2 |
||||
|
औसत समापन गति |
एमएस |
0.6 ± 0.2 |
||||
|
उद्घाटन समय |
अधिकतम संचालन वोल्टेज |
s |
≤0.05 |
|||
|
न्यूनतम संचालन वोल्टेज |
≤0.08 |
|||||
|
बंद करने का समय |
s |
0.1 |
||||
|
डायनेमिक और स्टेटिक कॉन्टैक्ट्स की स्वीकार्य पहनने की मोटाई |
मिमी |
3 |
||||
