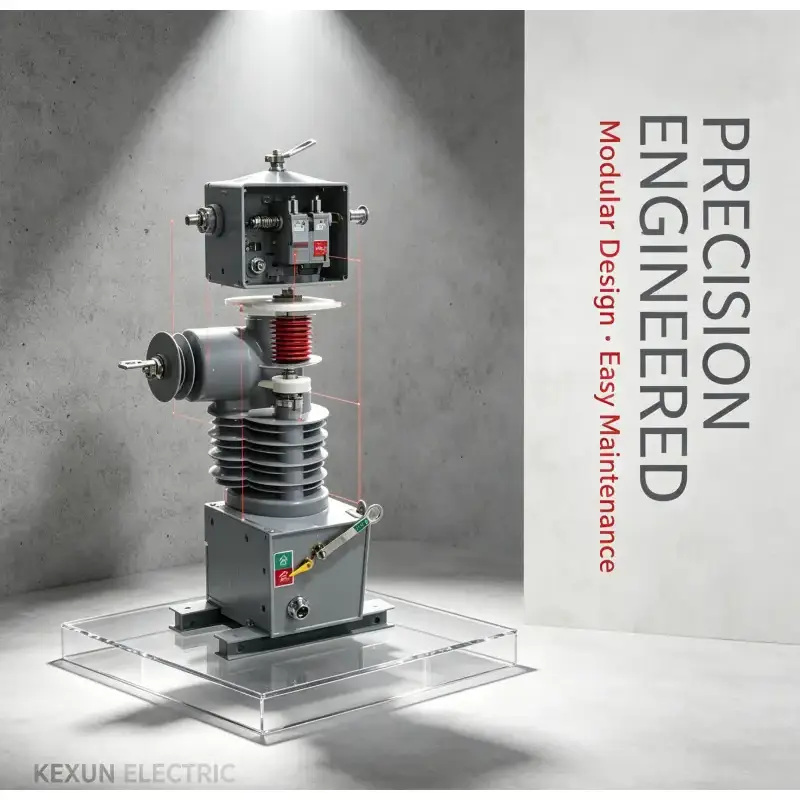

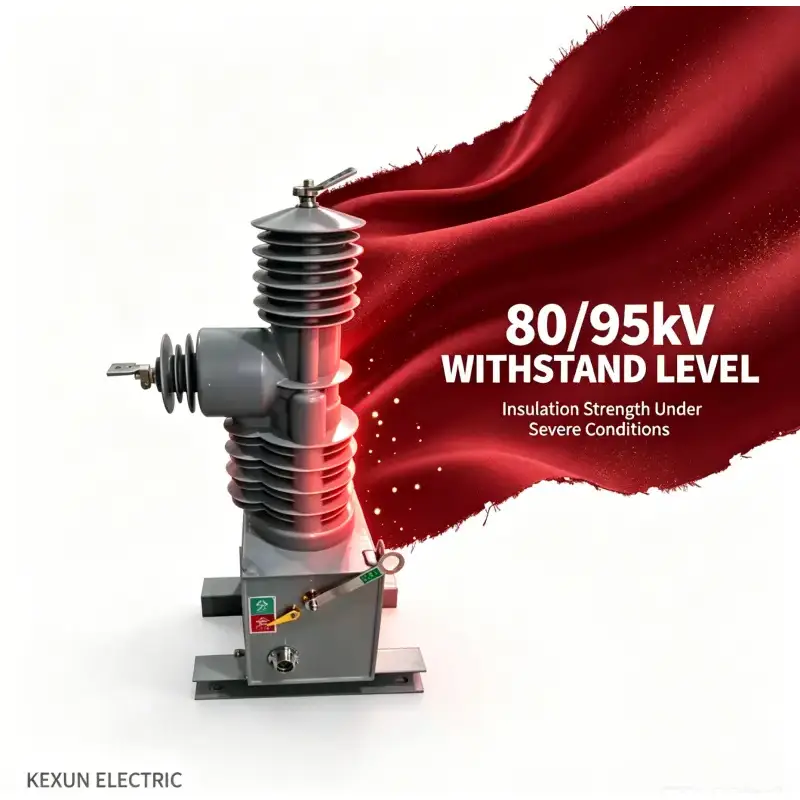

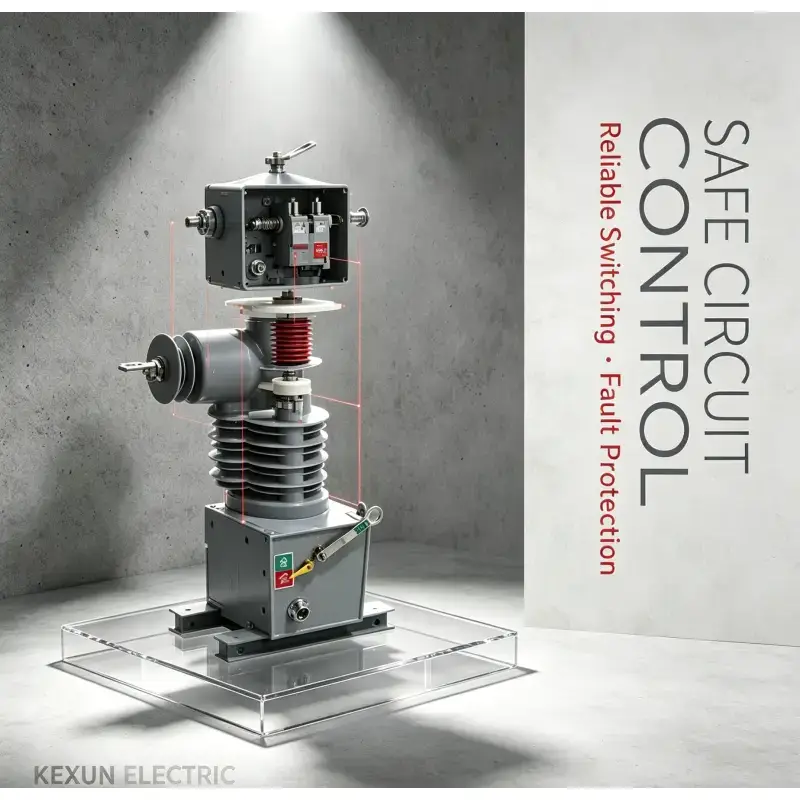

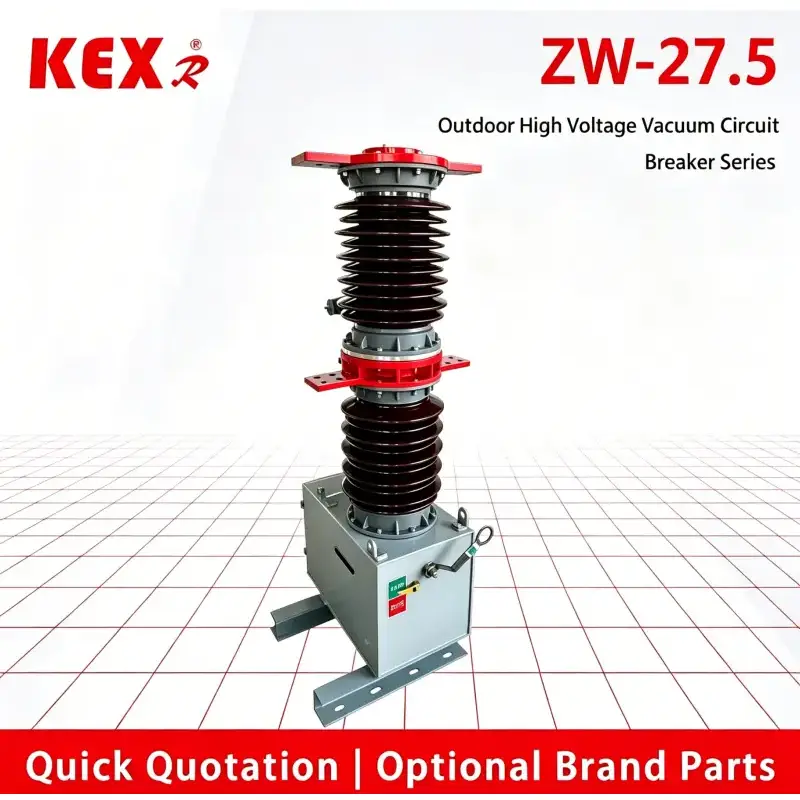

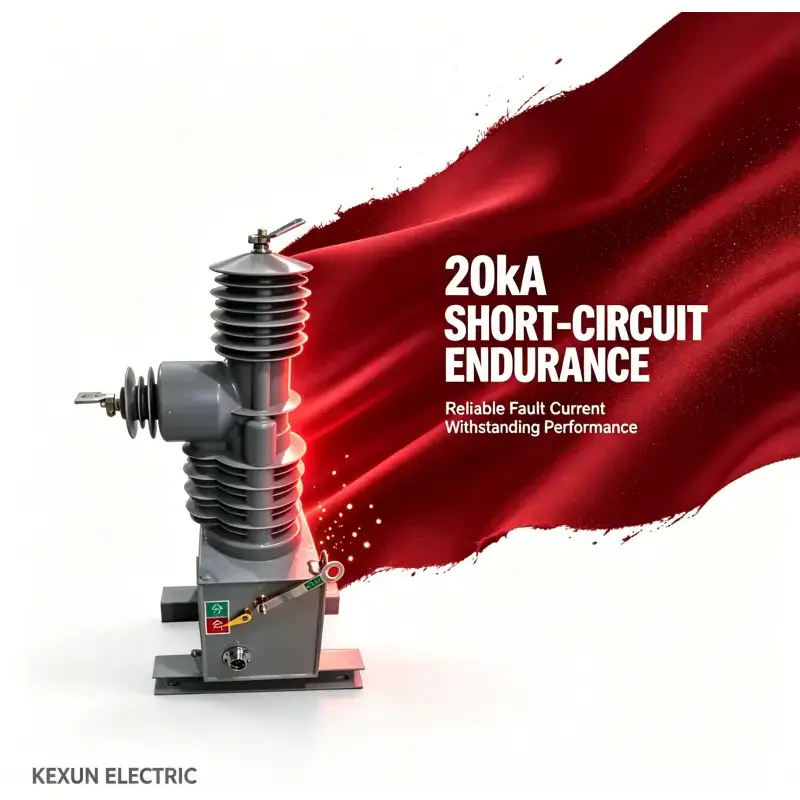

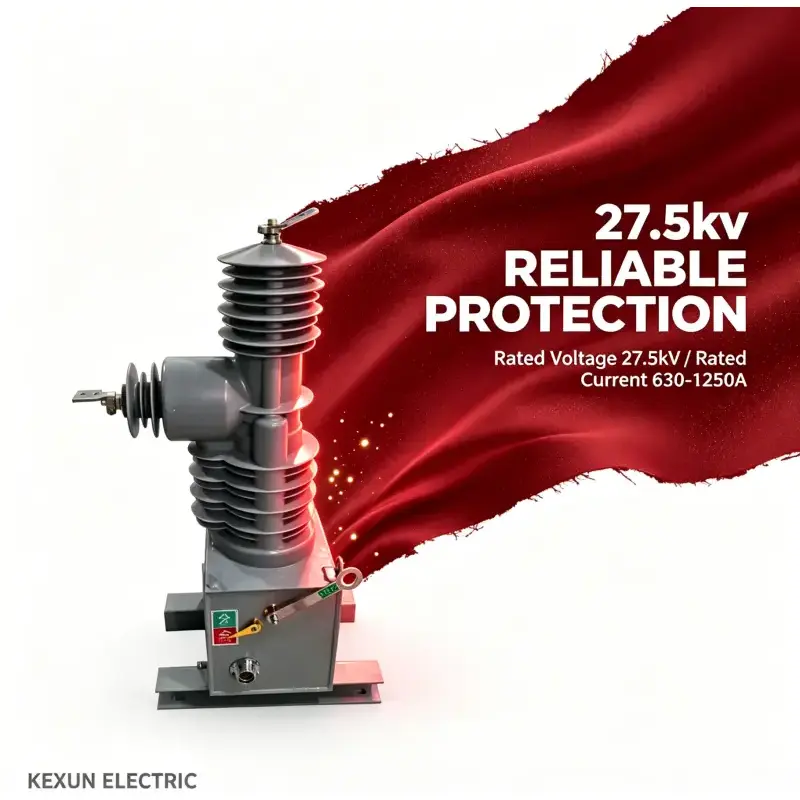

आउटडोर हाई वोल्टेज वीसीबी

उत्पाद की विशेषताएँ

अत्यधिक उच्च विश्वसनीयता

पूरे जीवन के दौरान पूरी तरह से रखरखाव-मुक्त।

उच्च यांत्रिक जीवन और विद्युत जीवन।

छोटा आकार, हल्का वजन और आसान स्थापना

 मानक रिले सुरक्षा और तेज़ स्वचालित रीक्लोज़िंग फ़ंक्शन के साथ।

ZW7-27.5 प्रकार की आउटडोर हाई वोल्टेज वीसीबी की शर्तों का उपयोग करना

तापमान：-30℃～60℃；

ऊंचाई: 2000 मीटर से कम

हवा की गति :≤34m/s；

¨प्रदूषण ग्रेड：Ⅳ级；

भंडारण तापमान：-40℃～85℃。

वीसीबी का मुख्य तकनीकी पैरामीटर

ब्रेकर का मुख्य यांत्रिक पैरामीटर

सर्किट ब्रेकर की संरचना और कार्य सिद्धांत

ZW7-27.5 आउटडोर हाई वोल्टेज वीसीबी मुख्य रूप से एकीकृत सीलबंद पोल, करंट ट्रांसफार्मर, स्प्रिंग ऑपरेटिंग मैकेनिज्म और बॉक्स से बना है। इस प्रकार का सर्किट ब्रेकर छोटा होता है। वहीं, यह मैनुअल इमरजेंसी ब्रेक रिलीज डिवाइस से लैस है। वर्तमान ट्रांसफार्मर का चयन उपयोगकर्ता की आवश्यकताओं के अनुसार किया जा सकता है।

ZW7-27.5 आउटडोर हाई वोल्टेज वीसीबी का नियंत्रण बुद्धिमान नियंत्रण इकाई द्वारा पूरा किया जाता है। स्विच के ऑन-ऑफ ऑपरेशन को स्थानीय रूप से महसूस किया जा सकता है, और इसे संचार इंटरफ़ेस के माध्यम से दूर से भी संचालित किया जा सकता है। सर्किट ब्रेकर की अन्य जानकारी भी नियंत्रण केंद्र को प्रेषित की जा सकती है, और संचार चैनल केबल, ऑप्टिकल फाइबर, जीपीआरएस/सीडीएमए, जीएसएम, आदि हो सकता है। ZW7-27.5 आउटडोर हाई वोल्टेज वीसीबी का नियंत्रण बुद्धिमान नियंत्रण इकाई द्वारा पूरा किया जाता है। स्विच के ऑन-ऑफ ऑपरेशन को स्थानीय रूप से महसूस किया जा सकता है, और इसे संचार इंटरफ़ेस के माध्यम से दूर से भी संचालित किया जा सकता है। सर्किट ब्रेकर की अन्य जानकारी भी नियंत्रण केंद्र को प्रेषित की जा सकती है, और संचार चैनल केबल, ऑप्टिकल फाइबर, जीपीआरएस/सीडीएमए, जीएसएम, आदि हो सकता है।

बुद्धिमान नियंत्रण इकाई सर्किट ब्रेकर के करीब स्थापित की जाती है और एक नियंत्रण केबल के माध्यम से सर्किट ब्रेकर से जुड़ी होती है। बुद्धिमान नियंत्रण इकाई की बिजली आपूर्ति को मुख्य बिजली आपूर्ति और स्टैंडबाय बिजली आपूर्ति में विभाजित किया गया है। मुख्य बिजली आपूर्ति AC या DC 220V है, जो PT के माध्यम से हाई-वोल्टेज लाइन द्वारा प्राप्त की जाती है। बैकअप बिजली की आपूर्ति बैटरी (इंटेलिजेंट कंट्रोल यूनिट बॉक्स में स्थापित) द्वारा प्रदान की जाती है। सामान्य रूप से काम करते समय, मुख्य बिजली आपूर्ति बैकअप बिजली आपूर्ति को चार्ज करती है; जब मुख्य बिजली आपूर्ति खो जाती है, तब भी बैकअप बिजली आपूर्ति नियंत्रण इकाई में सर्किट ब्रेकर और अन्य कार्यों का नियंत्रण पूरा कर सकती है। बैकअप बिजली आपूर्ति (पूरी तरह से लोड होने पर) पूरी मशीन को कम से कम 48 घंटे तक चालू रख सकती है।

नियंत्रण प्रणाली या बिजली आपूर्ति विफल होने पर आपातकालीन स्विच-ऑफ ऑपरेशन के लिए सर्किट ब्रेकर का ऑपरेटिंग तंत्र एक मैनुअल आपातकालीन स्विच-ऑफ हैंडल से सुसज्जित है।

2.1 सर्किट ब्रेकर का कार्य सिद्धांत और प्रक्रिया

2.1.1 चाप शमन सिद्धांत：

ZW37-27.5 आउटडोर हाई वोल्टेज वीसीबी वैक्यूम इंटरप्रेटर को अपनाता है, जिसमें आर्क बुझाने और इंसुलेटिंग माध्यम के रूप में वैक्यूम होता है, जिसमें अत्यधिक उच्च वैक्यूम डिग्री होती है। जब ऑपरेटिंग तंत्र की कार्रवाई के तहत गतिशील और स्थिर संपर्कों को बिजली से बंद कर दिया जाता है, तो संपर्कों के बीच एक वैक्यूम आर्क उत्पन्न हो जाएगा। साथ ही, संपर्कों की विशेष संरचना के कारण, संपर्कों के बीच के अंतराल में एक उपयुक्त अनुदैर्ध्य चुंबकीय क्षेत्र भी उत्पन्न होगा, जो वैक्यूम चाप को फैला हुआ रहने के लिए बढ़ावा देगा, और चाप को जलने के लिए संपर्क सतह पर समान रूप से वितरित करेगा, ताकि कम चाप वोल्टेज बनाए रखा जा सके। जब धारा स्वाभाविक रूप से शून्य को पार कर जाती है, तो अवशिष्ट आयन, इलेक्ट्रॉन और धातु वाष्प को समय के माइक्रोसेकंड क्रम के भीतर संपर्क सतह और ढाल पर संयोजित या संघनित किया जा सकता है। क्योंकि अनुदैर्ध्य चुंबकीय क्षेत्र का उपयोग वैक्यूम आर्क को नियंत्रित करने के लिए किया जाता है, वैक्यूम सर्किट ब्रेकर में करंट को तोड़ने की एक मजबूत और स्थिर क्षमता होती है।

2.1.2 भंडारण：

ZW7-27.5 आउटडोर हाई वोल्टेज वीसीबी की उद्घाटन और समापन ऊर्जा को उच्च प्रदर्शन में संग्रहीत किया जाता है और बुद्धिमान नियंत्रक इकाई के बॉक्स में स्थापित किया जाता है। खोलते और बंद करते समय. नियंत्रण इकाई की मुख्य बिजली आपूर्ति या बैकअप बिजली आपूर्ति द्वारा प्रदान की गई, चार्जिंग समय 10s से अधिक नहीं है, और संधारित्र वोल्टेज त्रुटि ≤1V है।。

2.1.3 समापन: बुद्धिमान नियंत्रण इकाई पर स्विच-ऑन बटन को स्थानीय रूप से दबाएं, या रिमोट कंट्रोल स्विच-ऑन ऑपरेशन द्वारा ऑपरेटिंग तंत्र के स्विच-ऑन कॉइल को सक्रिय करें, ताकि आयरन कोर सर्किट ब्रेकर के चलती संपर्क को निर्दिष्ट गति पर स्विच-ऑन करने के लिए चला सके। जब यह आंका जाता है कि सर्किट ब्रेकर समापन स्थिति में है, तो नियंत्रण लूप स्वचालित रूप से समापन कॉइल की बिजली आपूर्ति बंद कर देता है। इस समय स्थायी चुम्बक की क्रिया के कारण लोहे का कोर समापन की ओर रखा रहता है। क्लोजिंग कॉइल बंद होने के बाद, यह न केवल सर्किट ब्रेकर के संपर्क स्प्रिंग की प्रतिक्रिया बल को दूर कर सकता है, बल्कि इसमें क्लोजिंग सेल्फ-होल्डिंग बल भी होता है, ताकि सर्किट ब्रेकर को विश्वसनीय रूप से क्लोजिंग स्थिति में रखा जा सके।

2.1.4 ओपनिंग: इंटेलिजेंट कंट्रोल यूनिट पर स्विच-ऑफ बटन को स्थानीय रूप से दबाएं, या रिमोट कंट्रोल स्विच-ऑफ ऑपरेशन द्वारा ऑपरेटिंग तंत्र के स्विच-ऑफ कॉइल को सक्रिय करें, ताकि समापन पक्ष पर स्थायी चुंबक के स्व-बनाए रखने वाले बल को दूर किया जा सके और स्विच-ऑफ स्प्रिंग को सर्किट ब्रेकर के चलती संपर्क को निर्दिष्ट गति पर स्विच-ऑफ करने के लिए लोहे के कोर को खींचने के लिए बनाया जा सके। जब यह आंका जाता है कि सर्किट ब्रेकर शुरुआती स्थिति में है, तो नियंत्रण लूप स्वचालित रूप से ओपनिंग कॉइल की बिजली आपूर्ति बंद कर देता है, और इस समय, ओपनिंग स्प्रिंग के खींचने वाले बल के कारण लोहे की कोर को ओपनिंग साइड में रखा जाता है, ताकि सर्किट ब्रेकर को विश्वसनीय रूप से ओपनिंग स्थिति में रखा जा सके।

2.1.5 मैन्युअल आपातकालीन ब्रेक खोलने का ऑपरेशन：

जब सर्किट ब्रेकर बंद होने की स्थिति में होता है, तो एक इंसुलेटिंग ऑपरेटिंग रॉड के साथ सर्किट ब्रेकर के मैनुअल स्विच-ऑफ ऑपरेशन बटन को दबाकर रखें और इसे नीचे खींचें, और सर्किट ब्रेकर एक निश्चित गति से बंद हो सकता है, जो यह सुनिश्चित कर सकता है कि सर्किट ब्रेकर रेटेड लोड करंट को विश्वसनीय रूप से बंद कर सकता है।
