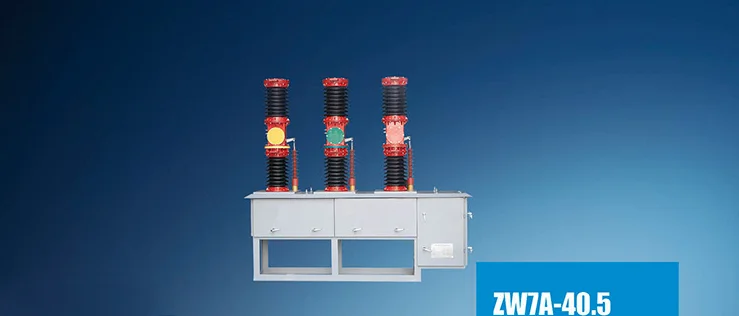

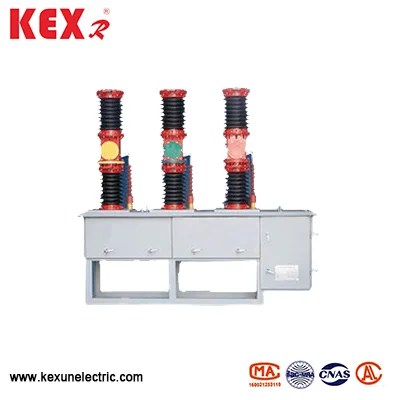

ZW7A आउटडोर हाई-वोल्टेज एसी वीसीबी

संख्या

वस्तु

इकाई

डेटा

1

रेटेड वोल्टेज

केवी

40.5

2

रेटेड आवृत्ति

हर्ट्ज

1250，1600,2000

3

वर्तमान मूल्यांकित

A

2025,31.5

4

रेटेड शॉर्ट-सर्किट ब्रेक करंट

KA

50,63,80

5

वर्तमान (शिखर) का रेटेड

2025,31.5

6

रेटेड शॉर्ट-टर्म करंट का सामना करना पड़ा

31.5

7

रेटेड शॉर्ट सर्किट क्लोजिंग करंट

80

8

रेटेड ऑपरेटिंग अनुक्रम

O-0.3S-CO-180S-CO

9

यांत्रिक जीवन

समय

10000

10

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकिंग टाइम्स

समय

20

11

1min वर्किंग फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है

(गीला) चरण/जमीन से चरण

केवी

80

(सूखा) चरण/जमीन से चरण

केवी

95

12

लाइटिंग आवेग वोल्टेज चरण को चरण/जमीन पर ले जाएँ

केवी

180

13

गतिशील और स्थिर संपर्कों की स्वीकार्य पहनने की मोटाई

मिमी

3

14

शुद्ध वजन

किलोभास

लगभग 600

15

संपर्क दूरी

मिमी

22 ± 2

16

संपर्क के संपर्क में संपर्क करें

मिमी

4 ± 1

17

औसत उद्घाटन गति

एमएस

1.3 ~ 1.8

18

औसत समापन गति

एमएस

1.0 ~ 1.7

19

संपर्क समापन समय से संपर्क करें

एमएस

≤3

20

तीन-चरण उद्घाटन और समापन का सिंक्रनाइज़ेशन

एमएस

≤3

21

मुख्य परिपथ प्रतिरोध

बच्चा

≤100

22

बंद करने का समय

एमएस

≤150

23

उद्घाटन समय

एमएस

≤60
