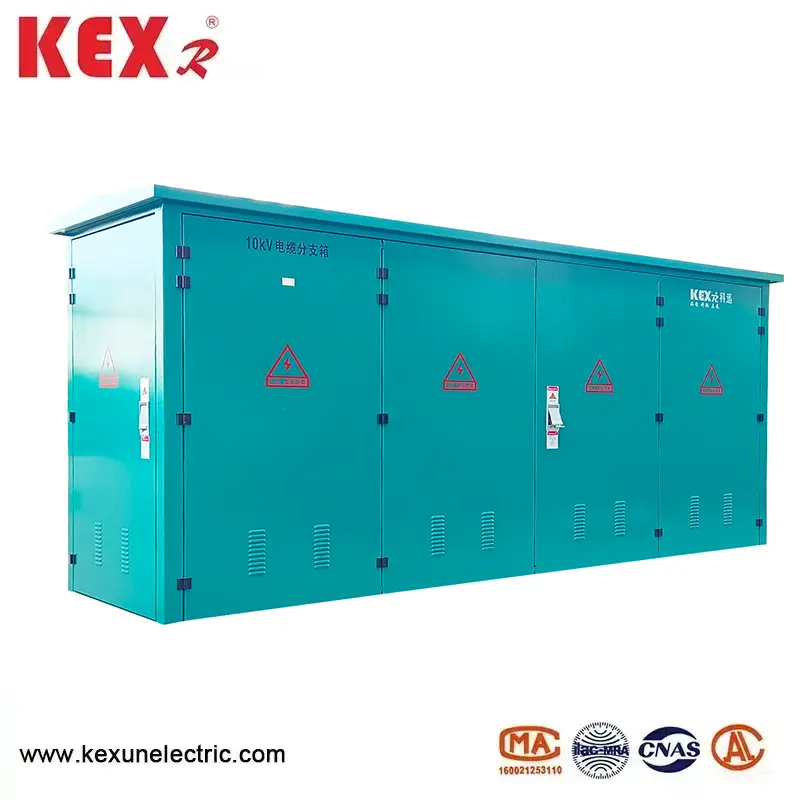

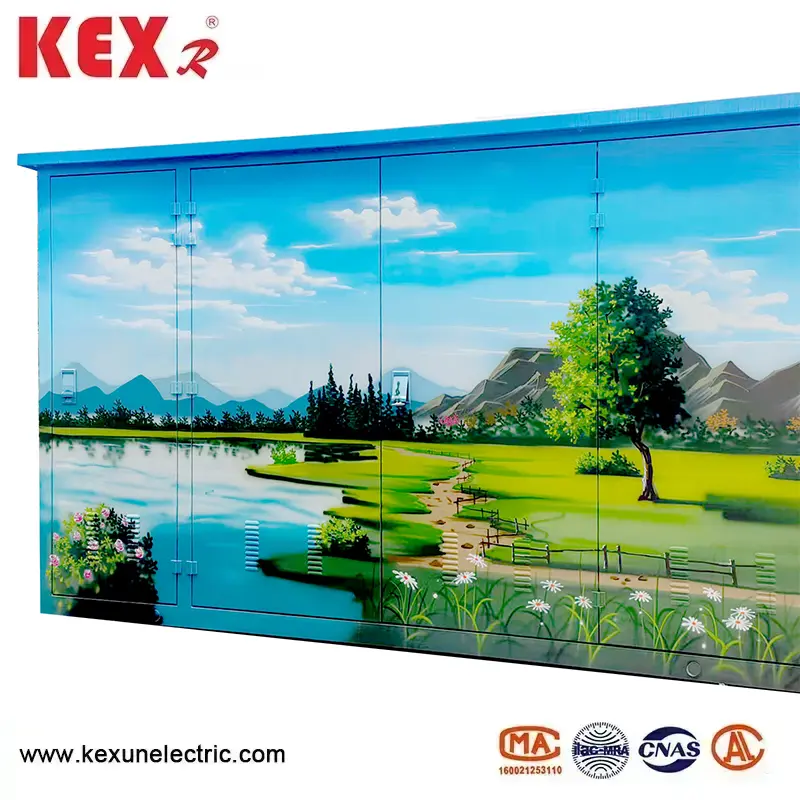

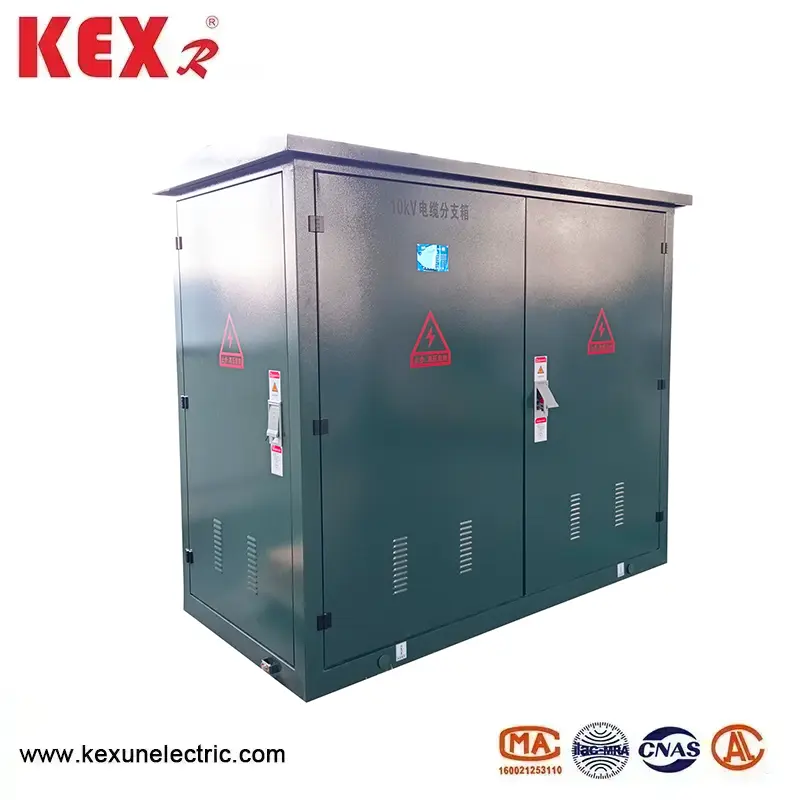

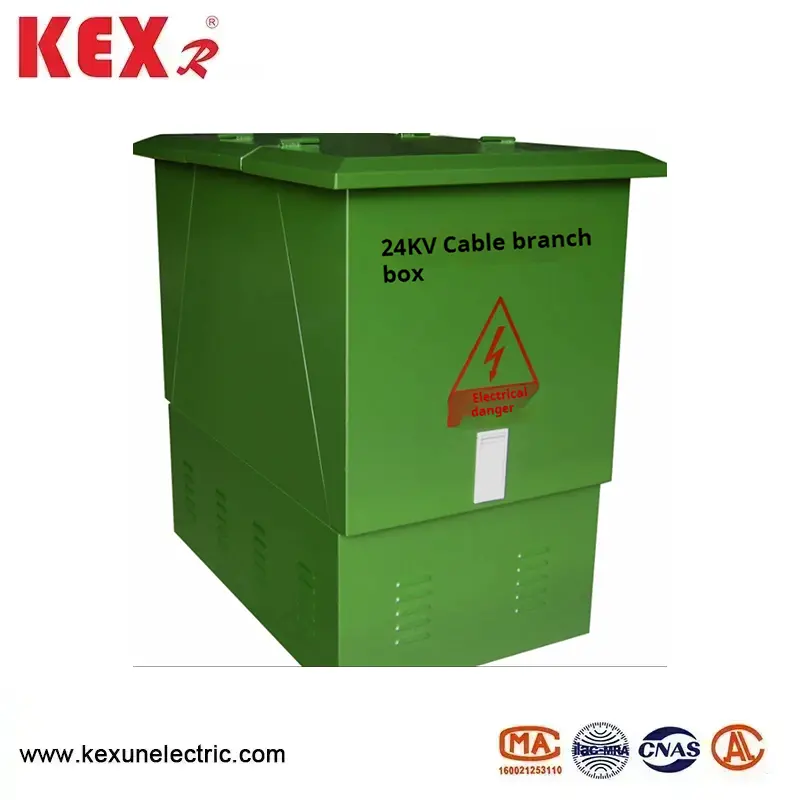

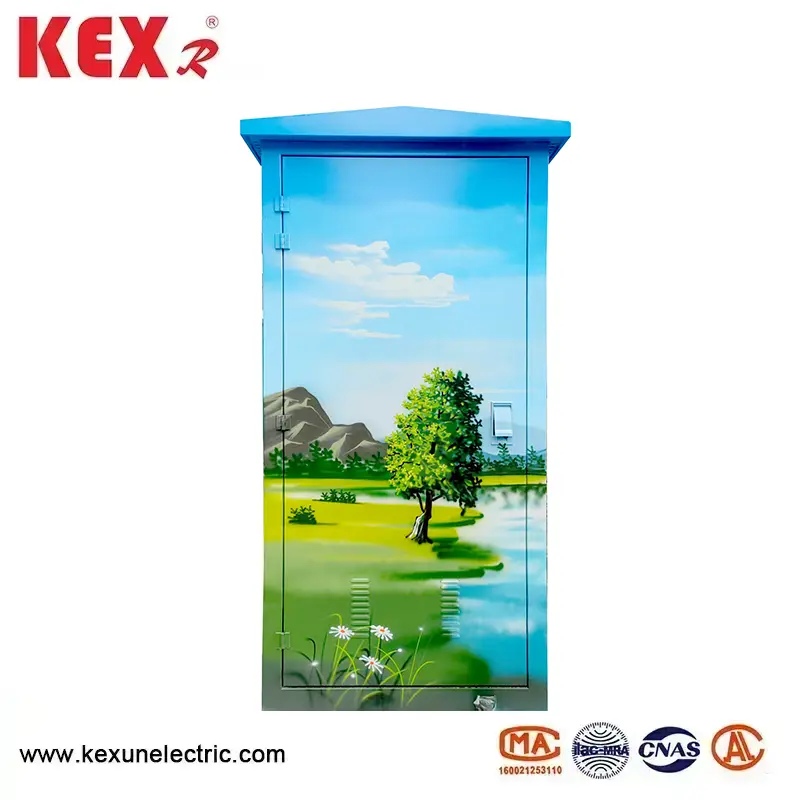

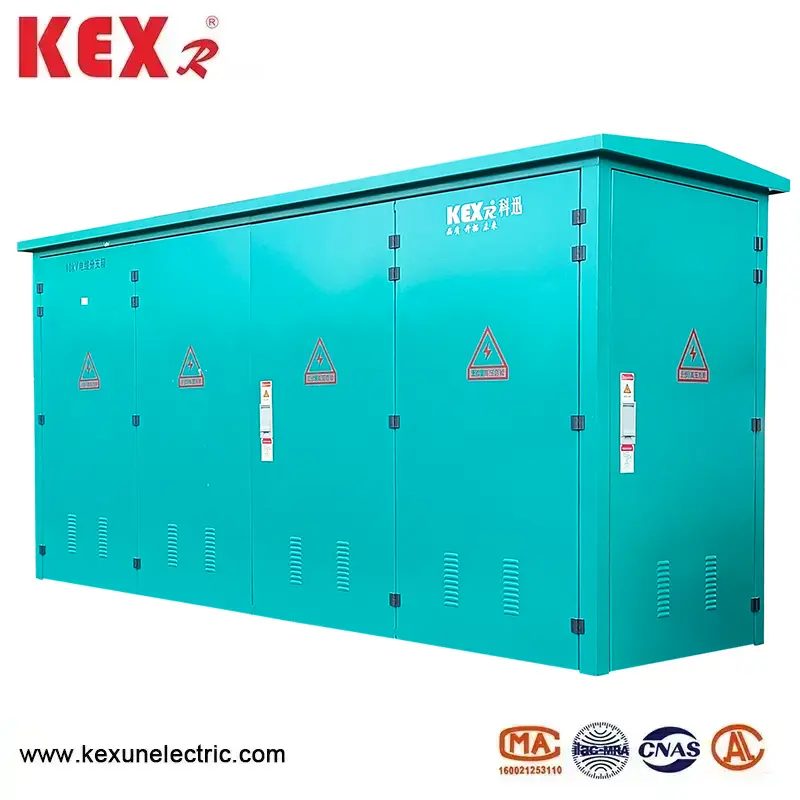

24kV केबल स्प्लिटिंग बॉक्स

●24kV केबल स्प्लिटिंग बॉक्स की मुख्य विशेषताएं

▶वोल्टेज ग्रेड: 24kV केबल स्प्लिटिंग बॉक्स रेटेड वोल्टेज 24kV है (IEC 62271-200 या GB/T 11022 मानक के अनुरूप)।

▶ पूरी तरह से इंसुलेटेड सील: जीवित भाग ठोस इंसुलेशन या SF6 गैस द्वारा इंसुलेटेड होते हैं, जिसमें कोई खुला कंडक्टर, धूल-रोधी और जलरोधक (IP65/IP67) नहीं होता है।

▶यूरोपीय-शैली प्लग-इन तकनीक: टी-प्रकार या कोहनी-प्रकार परिरक्षित केबल कनेक्टर मानक हैं, और लाइव प्लग-इन समर्थित है (विशेष उपकरण आवश्यक हैं)।

▶मॉड्यूलर विस्तार: मानक इकाइयों (जैसे 1 इंच, 4 बाहर, 2 अंदर और 6 बाहर) को बाद में क्षमता विस्तार का समर्थन करने के लिए लचीले ढंग से जोड़ा जा सकता है।

●24kV केबल स्प्लिटिंग बॉक्स विशिष्ट संरचनात्मक

▶बॉक्स स्टेनलेस स्टील/एसएमसी से बना है, जो संक्षारण प्रतिरोधी और बाहरी डिज़ाइन (-40℃~+70℃) है।

▶ इंसुलेटेड बस तांबे या एल्यूमीनियम से बनी होती है, जिसे सिलिकॉन रबर/ईपीडीएम इन्सुलेशन परत से लपेटा जाता है, और इन्सुलेशन स्तर ≥50kV (पावर फ़्रीक्वेंसी वोल्टेज झेलने वाला) होता है।

▶केबल कनेक्टर

परीक्षण बिंदु (वैकल्पिक) के साथ 24kV परिरक्षित प्लग-इन कनेक्टर (जैसे RIP प्रकार और EPDM इन्सुलेशन)।

सुरक्षा उपकरण को शॉर्ट-सर्किट फॉल्ट इंडिकेटर, लाइव डिस्प्ले और लाइटनिंग अरेस्टर से सुसज्जित किया जा सकता है।

ग्राउंडिंग सिस्टम बॉक्स ग्राउंडिंग टर्मिनल+केबल शील्ड ग्राउंडिंग, ग्राउंडिंग प्रतिरोध ≤4Ω।

●24kV केबल स्प्लिटिंग बॉक्स के विशिष्ट अनुप्रयोग परिदृश्य विशिष्ट संरचनात्मक

▶नया ऊर्जा पावर स्टेशन: अपतटीय पवन ऊर्जा 24kV कलेक्टर लाइन टैपिंग।

▶औद्योगिक पार्क: हाई-वोल्टेज मोटर या ट्रांसफार्मर की केबल शाखा।

▶खान/तेल क्षेत्र: विस्फोट रोधी 24kV शाखा बॉक्स (Ex d IIC T4)।

▶शहरी उच्च-वोल्टेज वितरण नेटवर्क: केबल रिंग नेटवर्क कैबिनेट के लिए एक वैकल्पिक योजना (स्थान की बचत)

●24KV यूरोपीय प्रकार के केबल स्प्लिटिंग बॉक्स का उपयोग करने की शर्तें

10KV यूरोपीय प्रकार के केबल वितरण बॉक्स का परिवेश तापमान: -30~40℃

हवा की गति: 34m/sl के बराबर और 700Pal से अधिक नहीं

आर्द्रता: औसत दैनिक सापेक्ष आर्द्रता 95% से अधिक नहीं है

औसत मासिक सापेक्ष आर्द्रता 95% से अधिक नहीं है

 शॉकप्रूफ: क्षैतिज त्वरण 0.4m/s² से अधिक नहीं है, और ऊर्ध्वाधर त्वरण 0.15m/s² से अधिक नहीं है

यूरोपीय प्रकार के केबल वितरण बॉक्स स्थापना स्थल का झुकाव: 3 से कम

स्थापना वातावरण: आसपास की हवा स्पष्ट रूप से संक्षारक, दहनशील गैस, जल वाष्प आदि से प्रदूषित नहीं होनी चाहिए, और स्थापना स्थल पर हिंसक कंपन नहीं होना चाहिए।

● 24KV यूरोपीय प्रकार के केबल स्प्लिटिंग बॉक्स का तकनीकी पैरामीटर

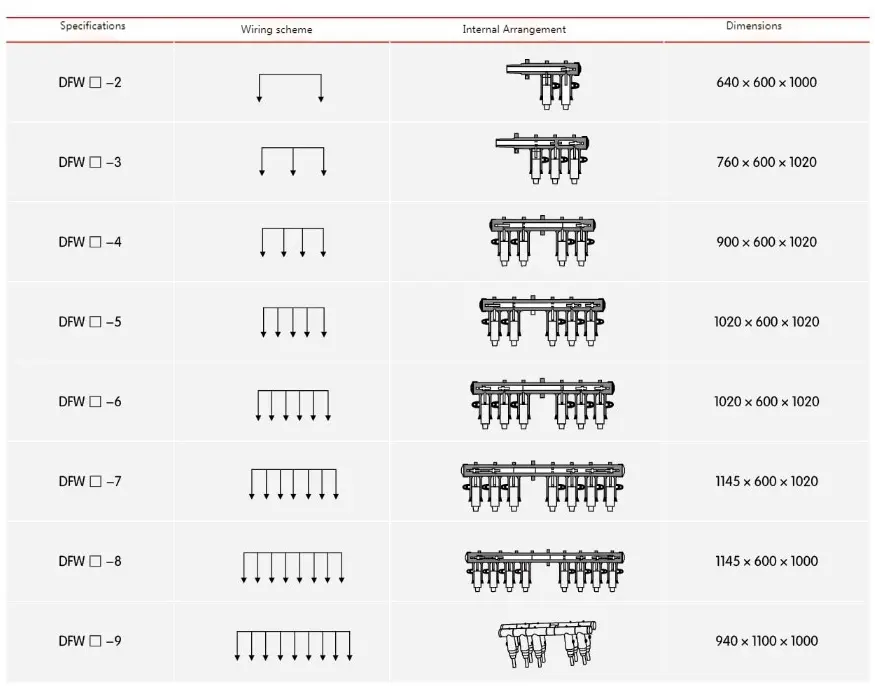

● 24KV यूरोपीय प्रकार केबल स्प्लिटिंग बॉक्स ऑर्डर संख्या विवरण

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: 24KV शाखा बॉक्स का MOQ

A: हम 1 सेट भी बेच सकते हैं।

प्रश्न: इस प्रकार के उत्पाद की वारंटी?

ए:12~24 महीने
