लोड स्विच केबल शाखा बॉक्स

● उत्पाद अवलोकन

DFW लोड स्विच केबल शाखा बॉक्स को तीन-स्टेशन SF6 लोड स्विच के साथ इकट्ठा किया जाता है, जिसमें 8 इनकमिंग और आउटगोइंग लाइनों के साथ बाएं और दाएं आने वाली और आउटगोइंग लाइनों, न्यूनतम संरचनात्मक डिजाइन और सबसे मजबूत केबल कॉन्फ़िगरेशन फ़ंक्शन के सरल पृथक्करण के साथ। शाखा बॉक्स न केवल पारंपरिक टैप बॉक्स के लाभों को बरकरार रखता है, बल्कि रिंग नेटवर्क कैबिनेट के कुछ फायदे भी हैं, इसलिए यह शहरी नेटवर्क पुनर्निर्माण के लिए एक आदर्श उपकरण है। छोटे आकार, रखरखाव-मुक्त, अच्छी तकनीकी अर्थव्यवस्था, उच्च विश्वसनीयता, सरल स्थापना और सुविधाजनक उपयोग। SF6 लोड स्विच के साथ केबल शाखा बॉक्स की विशेषता है कि बॉक्स में तीन डिब्बे हैं, जिनमें से एक को सील किया गया है, और सील किए गए डिब्बे को माइक्रो-प्रेशर-द प्रेशराइज्ड सल्फर हेक्सफ्लोराइड गैस से भरा जाता है, जिसमें एक से अधिक लोड को एक साथ बंद कर दिया जाता है। लोड स्विच का ऑपरेटिंग तंत्र ऑपरेटिंग ड्राइव डिब्बे में स्थित है, और केबल डिब्बे में केबल पोस्ट और केबल टर्मिनल हैं, और केबल टर्मिनल लोड स्विच के साथ जुड़े हुए हैं। लोड स्विच के संलग्न डिब्बे में लोड स्विच रोटरी टेबल डायनेमिक और स्टेटिक कॉन्टैक्ट टाइप लोड स्विच हैं, और प्रत्येक लोड स्विच के घूर्णन शाफ्ट को तीन परतों के साथ शाफ्ट के चारों ओर एक सममित क्षेत्र पर तय किया जाता है। केबल डिब्बे में केबलों को तीन चरणों में वर्गीकृत किया जाता है, और प्रत्येक समूह में तीन केबल टर्मिनलों को समानांतर और विशिष्ट रूप से नीचे की ओर वितरित किया जाता है। प्रत्येक केबल टर्मिनल केबल पाइल लाइन के साथ लंबवत रूप से जुड़ा हुआ है, और तीन केबल पाइल लाइनें एक दूसरे के समानांतर हैं। बंद डिब्बे में एक दबाव राहत पाइपलाइन है।

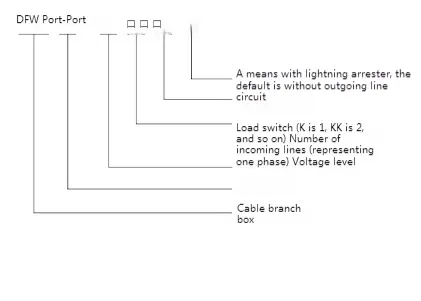

● मॉडल अर्थ

● तकनीकी पैरामीटर

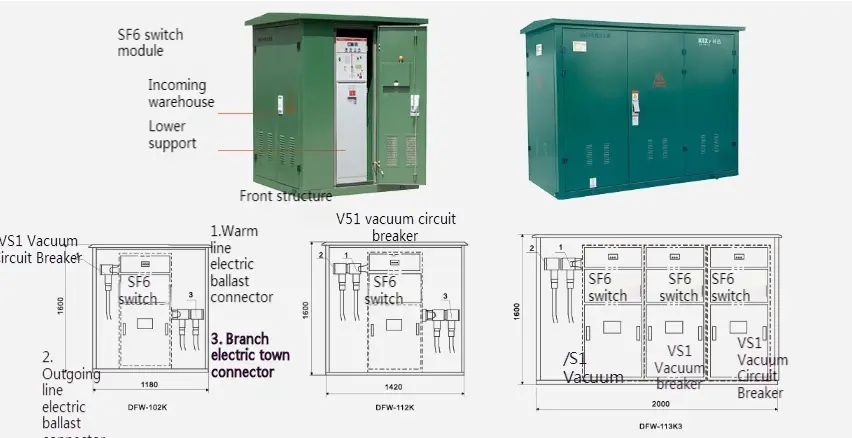

● रूपरेखा आरेख

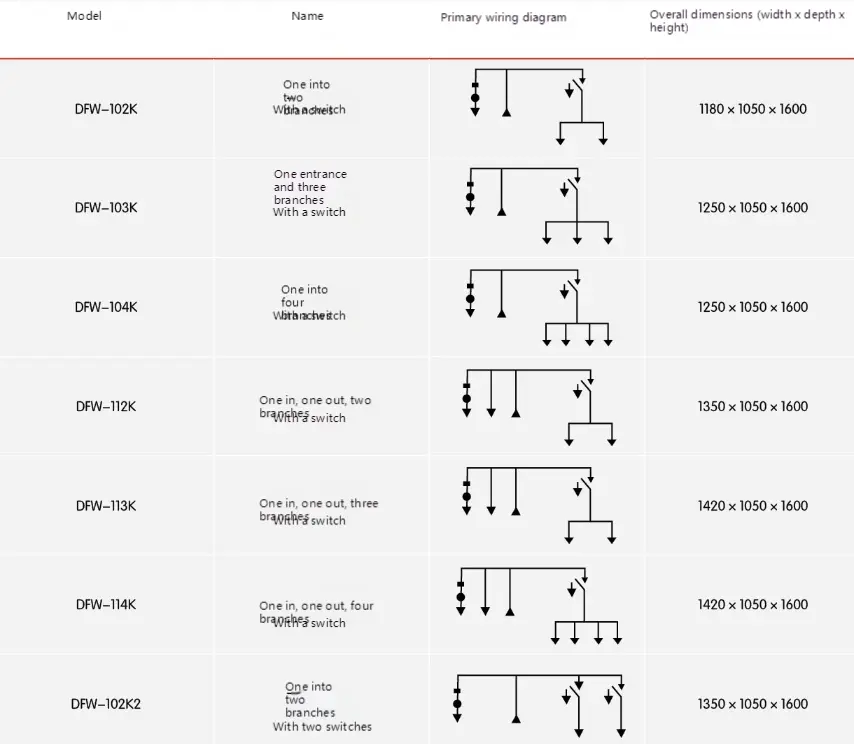

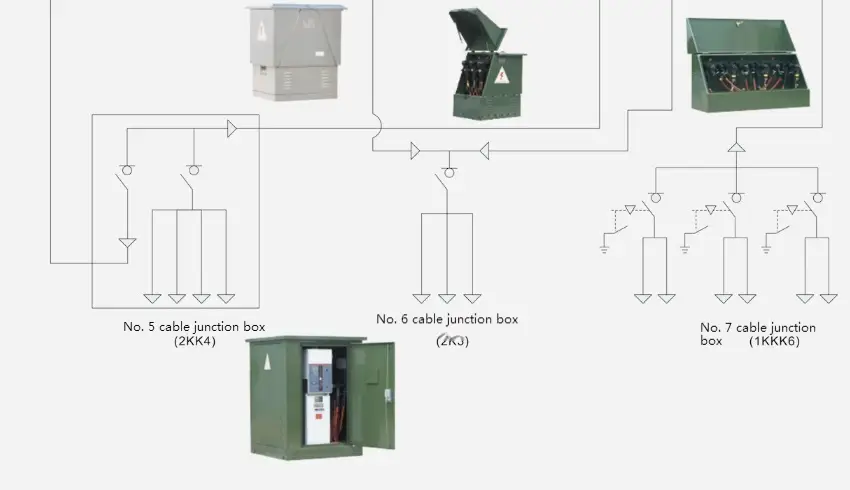

● विशिष्ट वायरिंग स्कीम आरेख

● SF6 लोड स्विच के साथ केबल शाखा बॉक्स का योजनाबद्ध आरेख

● वैक्यूम लोड स्विच (वैक्यूम सर्किट ब्रेकर) के साथ स्विच केबल शाखा बॉक्स लोड करें

घरेलू उच्च गुणवत्ता वाले वैक्यूम लोड स्विच असेंबली को अपनाएं, चतुराई से बाएं और दाएं आने वाली और आउटगोइंग लाइनों को अलग करें, सबसे छोटी संरचनात्मक डिजाइन, सबसे मजबूत केबल कॉन्फ़िगरेशन फ़ंक्शन, और आने वाली और आउटगोइंग लाइनें 8 चैनलों तक पहुंच सकती हैं। शाखा बॉक्स न केवल पारंपरिक टैप बॉक्स के लाभों को बरकरार रखता है, बल्कि रिंग नेटवर्क कैबिनेट के कुछ फायदे भी हैं, इसलिए यह शहरी नेटवर्क पुनर्निर्माण के लिए एक आदर्श उपकरण है। छोटे आकार, रखरखाव-मुक्त, अच्छी तकनीकी अर्थव्यवस्था, उच्च विश्वसनीयता, सरल स्थापना और सुविधाजनक उपयोग। वैक्यूम लोड स्विच (वैक्यूम सर्किट ब्रेकर) के साथ केबल शाखा बॉक्स की विशेषता है कि बॉक्स में तीन डिब्बे हैं, जिनमें से एक को सील किया गया है, और लोड स्विच का ऑपरेटिंग तंत्र शाखा बॉक्स के ठीक सामने स्थित है, जो मैनुअल या इलेक्ट्रिक ऑपरेशन का एहसास कर सकता है। केबल डिब्बे में केबल स्टेक और केबल टर्मिनल हैं, और केबल टर्मिनल लोड स्विच के साथ जुड़े हुए हैं। केबल डिब्बों को डिजाइन योजना द्वारा आवश्यक होने पर फ़्यूज़ के साथ संरक्षित किया जा सकता है, और डिजाइन योजना विविधतापूर्ण है, जो टेलीमेट्री, रिमोट कंट्रोल और रिमोट कम्युनिकेशन के कार्यों का एहसास कर सकती है।

◆ तकनीकी पैरामीटर

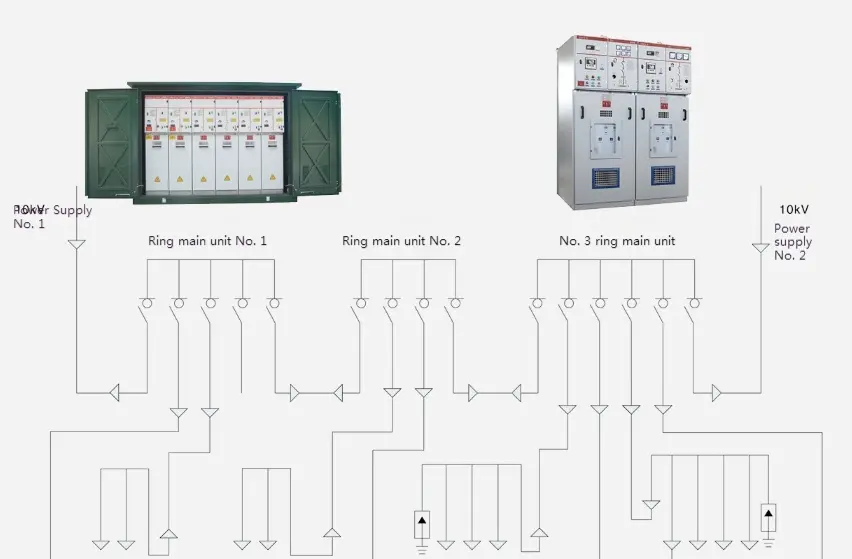

● विशिष्ट प्राथमिक प्रणाली आरेख
