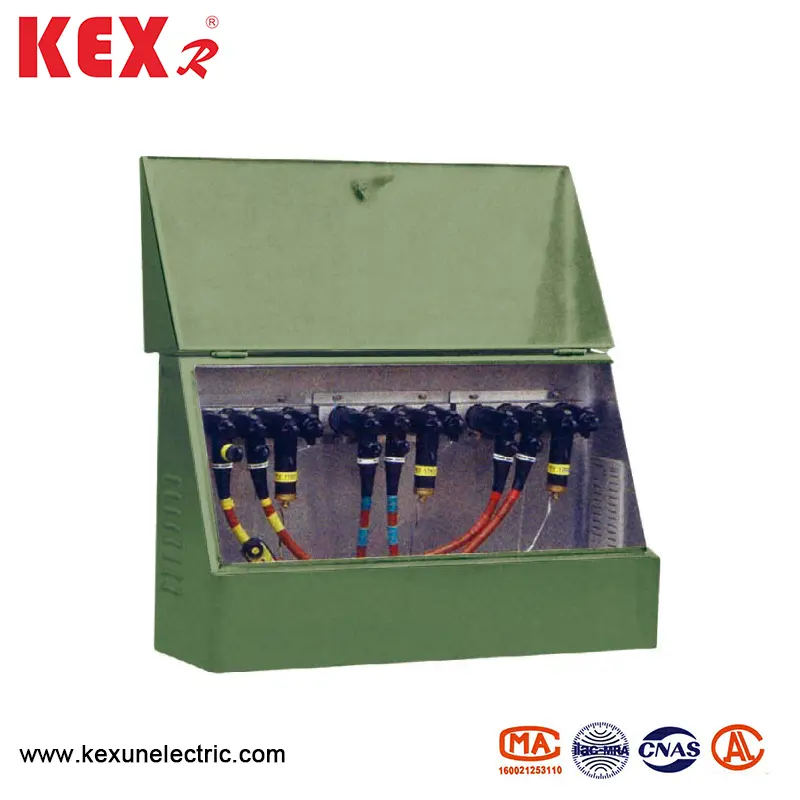

25kv अमेरिकी केबल शाखा बॉक्स

● उपयोग की शर्तें

25kV अमेरिकी केबल शाखा बॉक्स निम्नलिखित शर्तों के तहत उपयोग के लिए उपयुक्त है।

▶ पर्यावरण का तापमान: -30 और 40 के बीच

▶ हवा की गति: 34m/s से नीचे (700pa से कम)

▶ आर्द्रता: दैनिक औसत आर्द्रता 95%से कम; मासिक औसत आर्द्रता 90%से कम

▶ शॉकप्रूफ: क्षैतिज त्वरण 0.4m/s से अधिक नहीं है और ऊर्ध्वाधर त्वरण 0.15m/s से अधिक नहीं है।

▶ स्थापना साइट का झुकाव: 3 ° से कम

▶ स्थापना पर्यावरण: DFW टाइप 25KV अमेरिकी केबल शाखा बॉक्स की आसपास की हवा स्पष्ट रूप से संक्षारक, दहनशील गैस, जल वाष्प, आदि द्वारा प्रदूषित नहीं की जानी चाहिए, और स्थापना स्थल पर कोई हिंसक कंपन नहीं है।

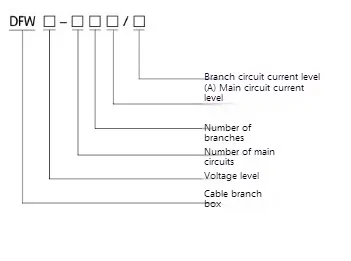

● मॉडल अर्थ

● तकनीकी पैरामीटर

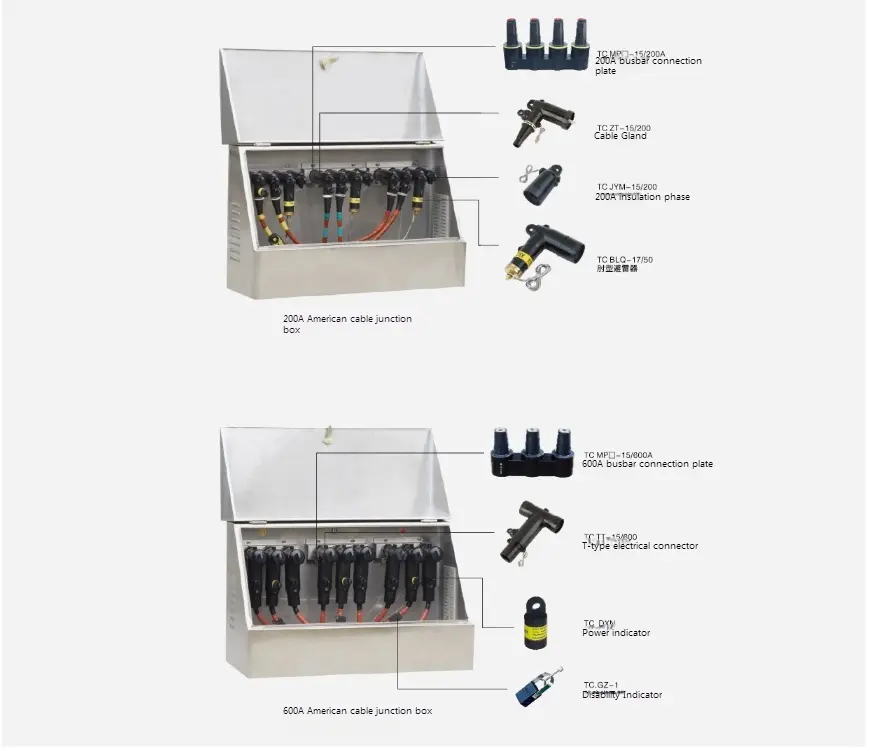

● 25kv अमेरिकी केबल शाखा बॉक्स का उदाहरण आरेख

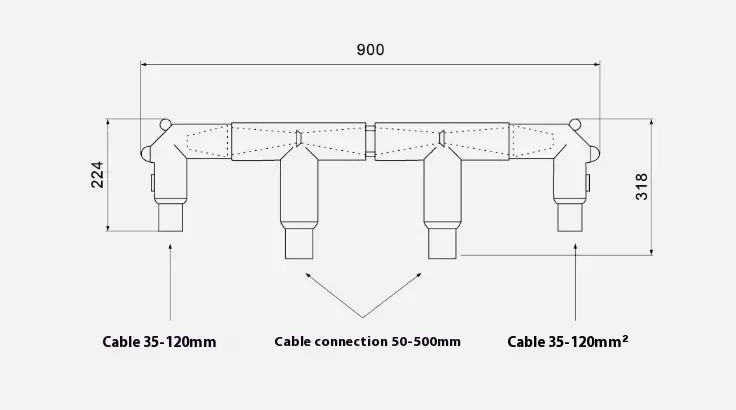

यदि साइट की सीमा के कारण 25kV अमेरिकी केबल शाखा बॉक्स नहीं रखा जा सकता है, तो इसे कई केबल शाखाओं (बस सलाखों की आवश्यकता नहीं है, और कनेक्शन विधि को निम्न उदाहरण में दिखाया गया है) बनाने के लिए सीधे केबल जोड़ों द्वारा जोड़ा जा सकता है और केबल खाई या अन्य स्थानों में रखा गया है। उदाहरण 1 चार इनकमिंग और आउटगोइंग लाइनों (2 × 600A+2 × 200A) के प्रत्येक समूह में दो T-II केबल कनेक्टर, दो कोहनी कनेक्टर और एक इंटरमीडिएट कनेक्टर शामिल हैं। टी-केबल कनेक्टर 200A कोहनी केबल कनेक्टर से जुड़ा हुआ है (दूसरा पक्ष ऑल-इंसुलेटेड ऑक्साइड अरेस्टर से जुड़ा हुआ है)।

आकार के उदाहरणों के लिए नीचे दिए गए आंकड़े को देखें ：

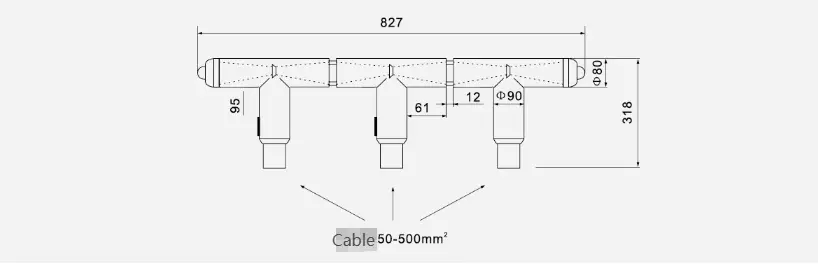

उदाहरण 2 तीन एक्सेस लाइन्स (3x600 ए) प्रत्येक चरण में तीन टी-आकार के केबल कनेक्टर और दो इंटरमीडिएट कनेक्टिंग कनेक्टर होते हैं। आयाम और उदाहरण के लिए नीचे दिए गए आंकड़े को देखें:

● उदाहरण आरेख
