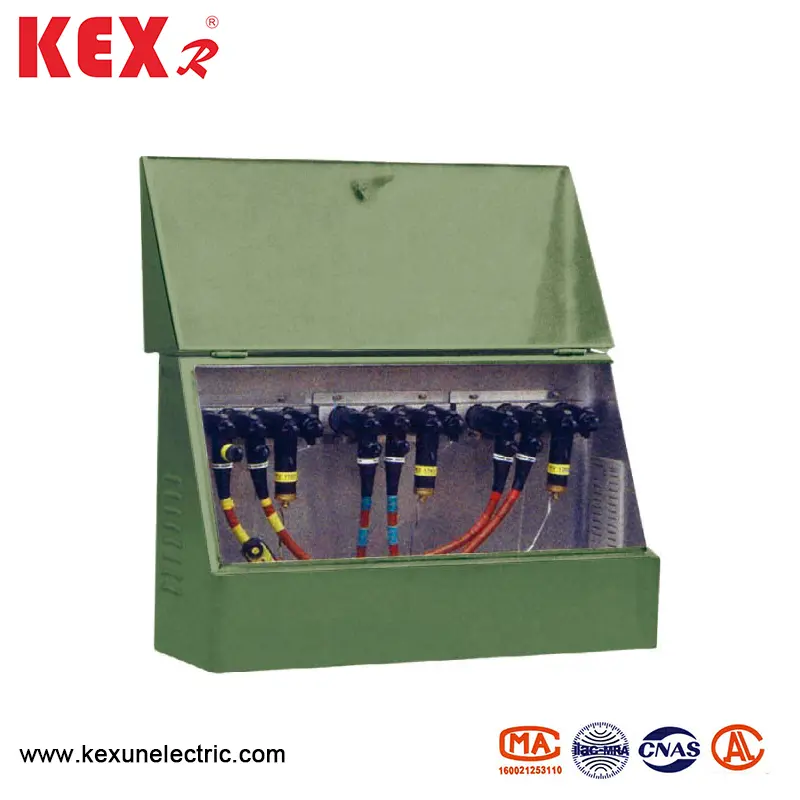

15kv अमेरिकी केबल शाखा बॉक्स

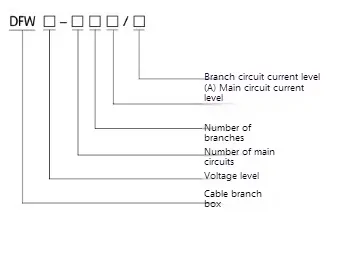

● नंबरिंग विवरण

● DFW टाइप 15KV अमेरिकन केबल ब्रांच बॉक्स की विशेषताएं

◆ डिजाइन सुविधा

▶ कॉमन बॉक्स डिज़ाइन: सभी केबल कनेक्टर, स्विच और अन्य घटक एक धातु बॉक्स में एकीकृत होते हैं, जिसमें कॉम्पैक्ट संरचना और छोटे अंतरिक्ष व्यवसाय होते हैं।

▶ कम मॉड्यूलरिटी: यूरोपीय शाखा बॉक्स की तुलना में, अमेरिकी शाखा बॉक्स में कमजोर विस्तार होता है, और आमतौर पर सर्किट की एक निश्चित संख्या (जैसे 2 ~ 6 सर्किट) को अपनाता है।

▶ मेटल शेल प्रोटेक्शन: बॉक्स ज्यादातर स्टेनलेस स्टील या जस्ती स्टील से बना होता है, और सुरक्षा स्तर आम तौर पर IP54 (डस्टप्रूफ और स्प्लैश-प्रूफ) होता है, और कुछ हाई-एंड मॉडल IP65 तक पहुंच सकते हैं।

◆ केबल कनेक्शन मोड

अमेरिकी केबल सामान का उपयोग करना

▶ 15KV अमेरिकन केबल ब्रांच बॉक्स लाइव प्लग (विशेष ऑपरेटिंग रॉड की आवश्यकता है) का समर्थन करने के लिए 200A या 600A कोहनी प्लग जैसे एक वियोज्य कनेक्टर (लोडब्रेक कनेक्टर) का उपयोग करें।

▶ केबल जोड़ों को पूरी तरह से अछूता या अर्ध-अछूता किया जाता है, और कुछ लाइव भागों को उजागर किया जा सकता है, इसलिए सुरक्षात्मक कैप को इंसुलेट करने के लिए सहयोग करना आवश्यक है।

▶ विभिन्न प्रकार के केबलों के लिए उपयुक्त: कॉपर केबल या एल्यूमीनियम केबल का समर्थन किया जाता है, और क्रॉस सेक्शन आमतौर पर 50 मिमी से 500 मिमी तक होता है।

◆ सुरक्षा और सुरक्षात्मक प्रदर्शन

▶ DFW टाइप 15KV अमेरिकी केबल शाखा बॉक्स पूरी तरह से संलग्न संरचना है: बाहरी पर्यावरणीय प्रभाव को कम करें और बिजली के झटके के जोखिम को कम करें।

▶ बिल्ट-इन अरेस्टर (वैकल्पिक): ओवरवॉल्टेज प्रभाव को रोकें और केबल और उपकरण की रक्षा करें।

▶ फॉल्ट इंडिकेशन फ़ंक्शन (कुछ मॉडल): फ्लिप-फ्लॉप या एलईडी फॉल्ट इंडिकेटर से लैस, जो फॉल्ट पॉइंट को जल्दी से पता लगाने के लिए सुविधाजनक है।

◆ पर्यावरण के लिए अनुकूलनशीलता

▶ मजबूत मौसम प्रतिरोध: 15kv अमेरिकी केबल शाखा बॉक्स यह -30 ℃ ~ ~+50 ℃ के काम के माहौल के लिए उपयुक्त है और दीर्घकालिक आउटडोर संचालन के लिए उपयुक्त है।

▶ एंटी-कोरोसियन ट्रीटमेंट: बॉक्स बॉडी की सतह को नमक स्प्रे और जंग का विरोध करने के लिए प्लास्टिक, जस्ती और अन्य प्रक्रियाओं के साथ छिड़का जाता है।

◆ स्थापना और रखरखाव

▶ सुविधाजनक स्थापना: आमतौर पर दीवार पर चढ़कर या फर्श-माउंटेड इंस्टॉलेशन, संकीर्ण रिक्त स्थान के लिए उपयुक्त।

▶ सरल रखरखाव: पूरी तरह से सील डिज़ाइन, मूल रूप से रखरखाव-मुक्त, केवल नियमित रूप से संयुक्त स्थिति की जांच करने की आवश्यकता है।

▶ लाइव-लाइन ऑपरेशन (कुछ मॉडल): प्लगिंग और अनप्लगिंग के लिए विशेष इंसुलेटिंग ऑपरेटिंग रॉड का उपयोग करें, ताकि पावर आउटेज समय को कम किया जा सके।

◆ सीमाएँ

× खराब स्केलेबिलिटी: छोरों की संख्या तय हो गई है, और बाद में क्षमता विस्तार के लिए उपकरणों को बदलने की आवश्यकता है।

× कम सुरक्षा स्तर: कुछ मॉडल यूरोपीय शाखा बक्से के रूप में धूल सबूत और जलरोधी नहीं हैं।

● DFW टाइप 15KV अमेरिकन केबल ब्रांच बॉक्स का तकनीकी पैरामीटर

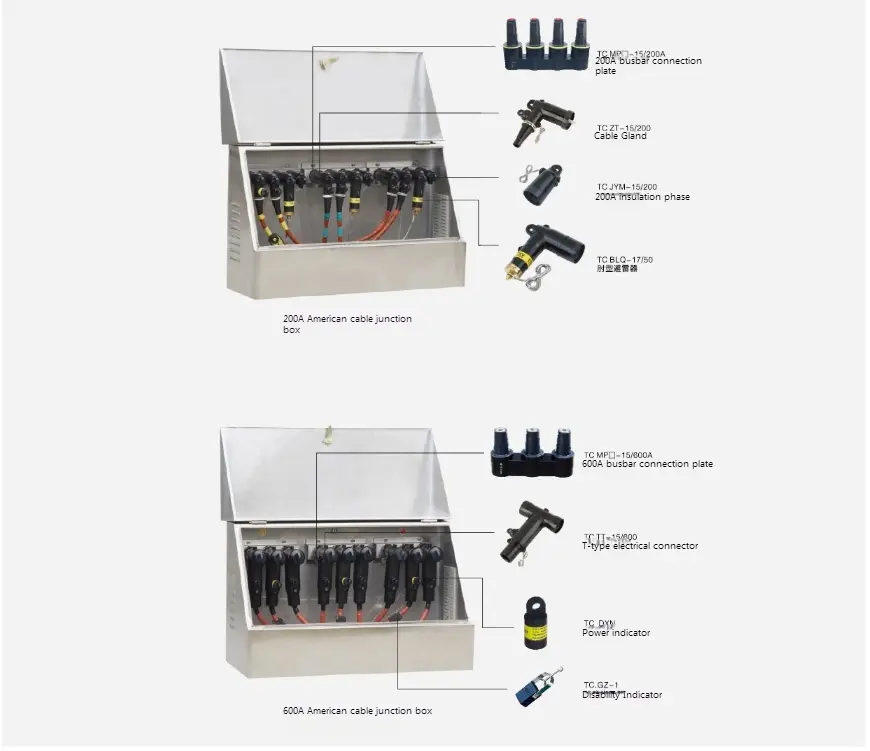

● DFW टाइप 15KV अमेरिकन केबल ब्रांच बॉक्स स्ट्रक्चर का उदाहरण आरेख

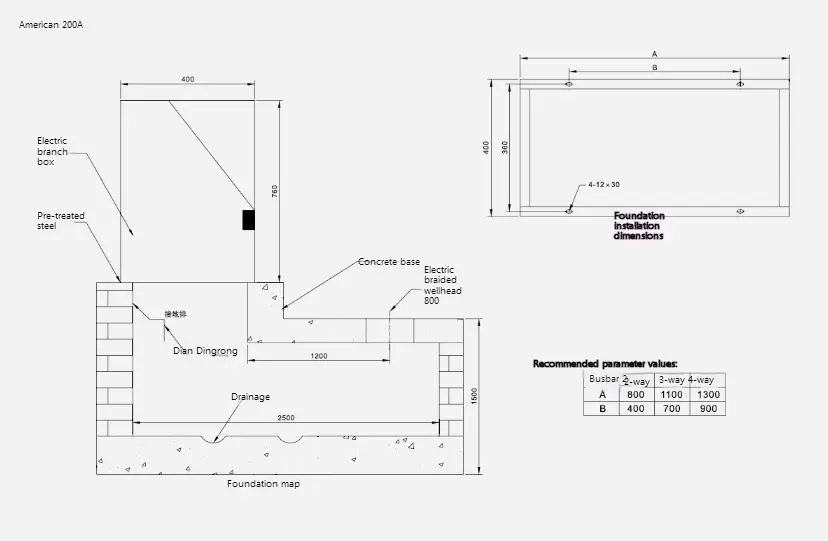

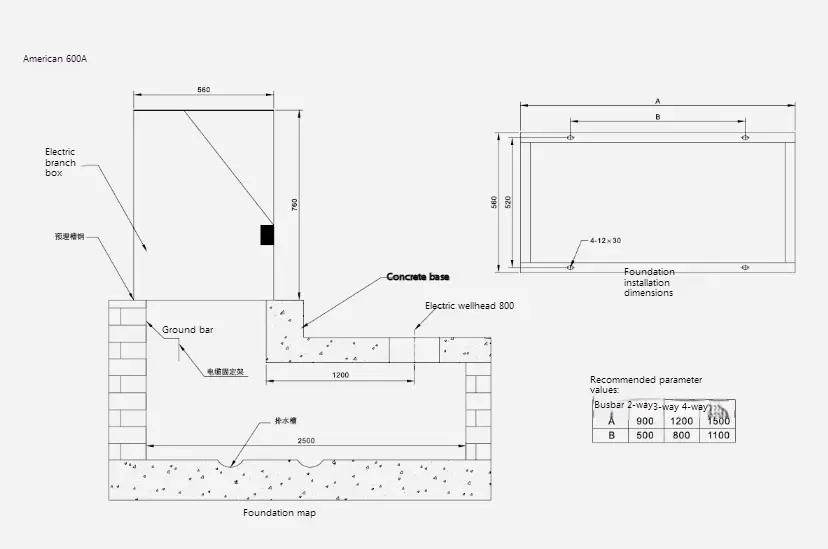

● DFW टाइप 15KV अमेरिकन केबल ब्रांच बॉक्स फाउंडेशन संरचना
