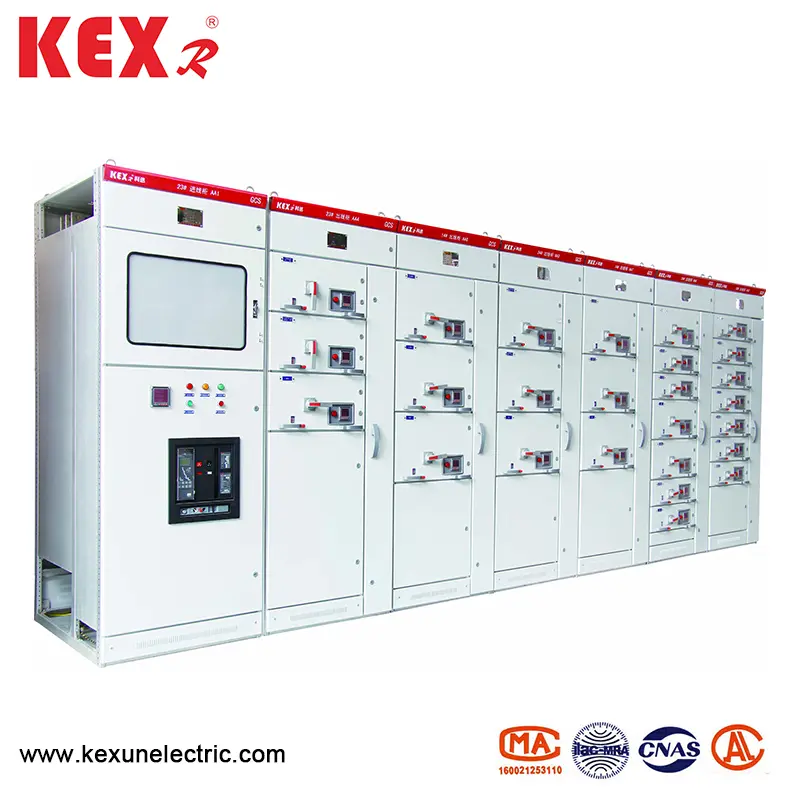

कम वोल्टेज पूर्ण सेट

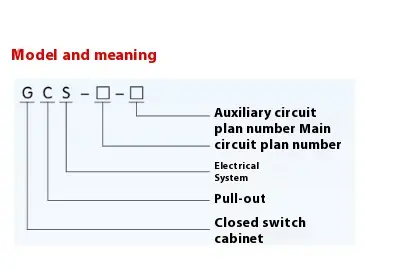

● मॉडल अर्थ

● बुनियादी पैरामीटर

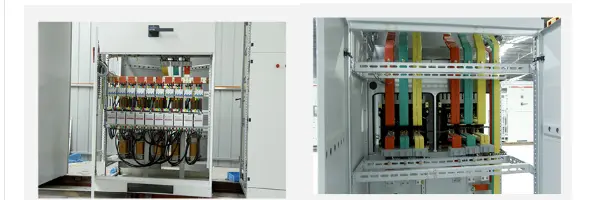

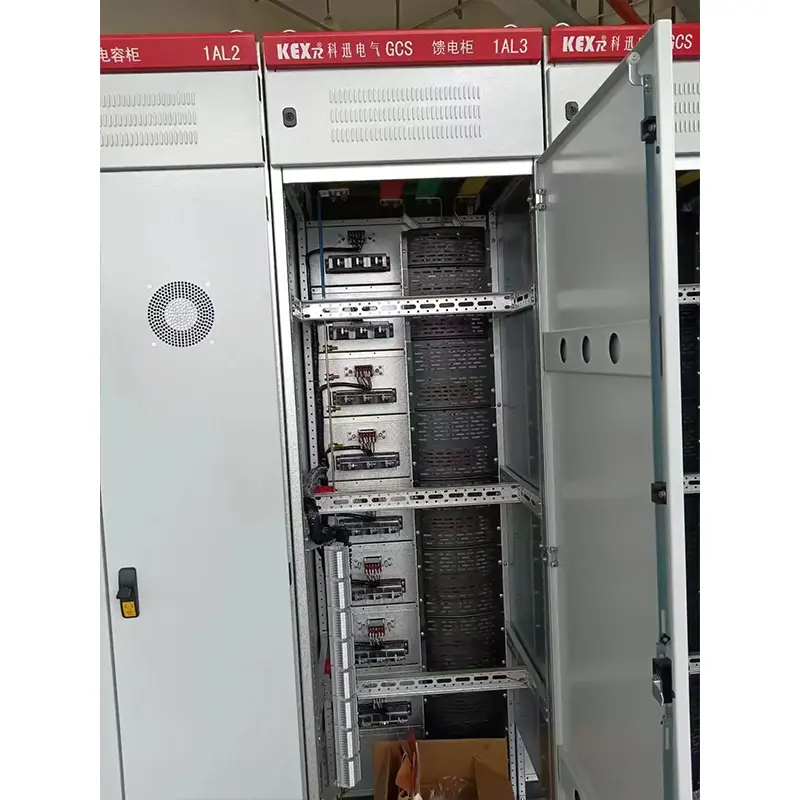

● मुख्य संरचना

▶ GCS प्रकार के कम वोल्टेज का मुख्य फ्रेम कम वोल्टेज पूरा सेट 8MF प्रकार के खुले खंड स्टील को अपनाता है, और सेक्शन स्टील के दो पक्षों में क्रमशः 20 मिमी और 100 मिमी और ①9.2 मिमी के मापांक के साथ स्थापना छेद होते हैं, इसलिए आंतरिक स्थापना लचीली और सुविधाजनक होती है।

▶ मुख्य फ्रेम को दो असेंबली रूपों में डिज़ाइन किया गया है, अर्थात्, पूरी तरह से इकट्ठे हुए संरचना और आंशिक रूप से वेल्डेड संरचना (साइड फ्रेम और क्रॉस बीम) उपयोगकर्ताओं को चुनने के लिए।

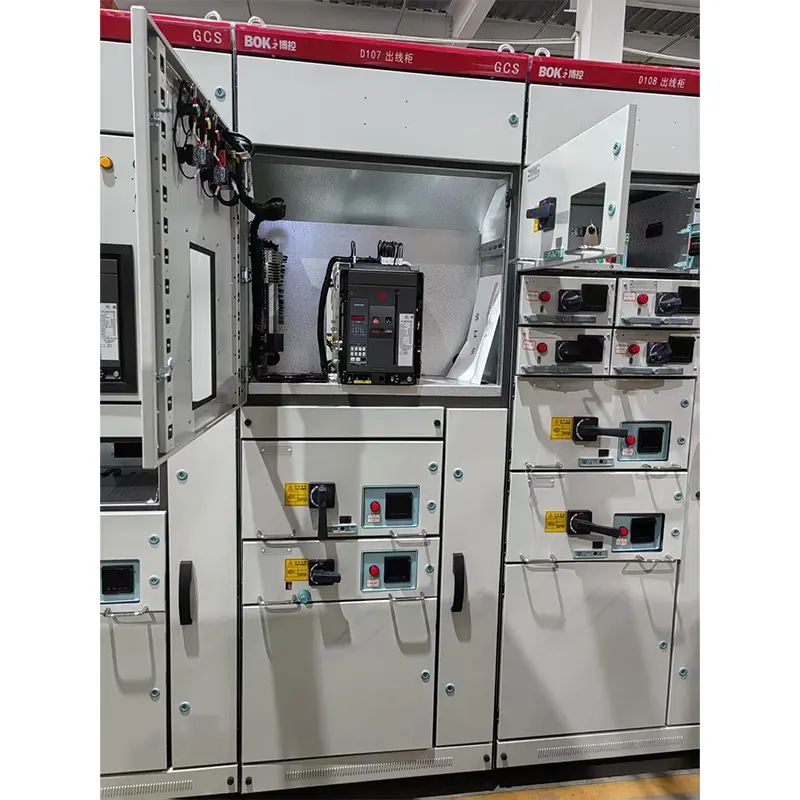

▶ डिवाइस के प्रत्येक कार्यात्मक कमरे को एक दूसरे से अलग किया जाता है, और इसके डिब्बों को कार्यात्मक यूनिट रूम, बस रूम और केबल रूम में विभाजित किया जाता है। प्रत्येक कक्ष के कार्य अपेक्षाकृत स्वतंत्र हैं।

▶ क्षैतिज मुख्य बस को कैबिनेट के पीछे क्षैतिज रूप से व्यवस्थित किया जाता है, जो डिवाइस के मुख्य सर्किट को उच्च शॉर्ट-सर्किट ताकत बनाने के लिए मूल उपाय है।

▶ केबल डिब्बे का डिज़ाइन केबल के लिए ऊपर और नीचे जाने के लिए बहुत सुविधाजनक बनाता है।

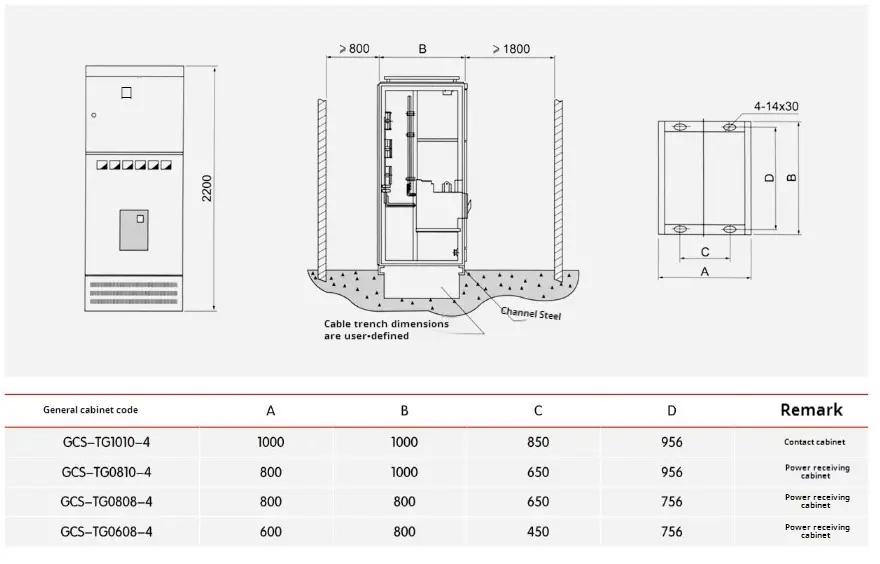

▶ डिवाइस के सामान्य कैबिनेट की आकार श्रृंखला (नीचे दी गई तालिका देखें):

● GCS टाइप कम वोल्टेज पूर्ण सेट की स्थापना और उपयोग

◆ उत्पादों को प्राप्त करने के स्थान पर आने के बाद, उन्हें पहले यह जांचना चाहिए कि क्या पैकेजिंग बरकरार है। यदि समस्याएं पाई जाती हैं, तो उन्हें व्यावसायिक रिकॉर्ड बनाने के लिए अनुबंध के संबंधित विभागों को तुरंत सूचित करना चाहिए, एक साथ कारणों का विश्लेषण करना चाहिए, वीजा बनाना और इसके बाद से निपटना चाहिए। उन उत्पादों के लिए जिन्हें तुरंत स्थापित नहीं किया जाता है, उन्हें एक उपयुक्त स्थान पर रखा जाना चाहिए और सामान्य उपयोग की स्थितियों और विद्युत उपकरणों के लिए अस्थायी भंडारण नियमों की आवश्यकताओं के अनुसार ठीक से रखा जाना चाहिए। 1। उत्पाद को स्थापना योजनाबद्ध आरेख (संलग्न आंकड़ा देखें) के अनुसार स्थापित किया जाएगा। फाउंडेशन चैनल स्टील और बोल्ट जब बोल्ट फिक्सिंग विधि को अपनाया जाता है, तो उपयोगकर्ता द्वारा प्रदान किया जाएगा। जब मुख्य बस जुड़ी होती है, यदि परिवहन, भंडारण और अन्य कारणों के कारण सतह असमान है, तो इसे कनेक्शन और बन्धन से पहले समतल किया जाना चाहिए।

◆ जब डिवाइस अलग -अलग या कॉलम में स्थापित होते हैं, तो उनकी ऊर्ध्वाधरता, कैबिनेट की सतह की असमानता और अलमारियाँ के बीच अंतराल का विचलन नीचे दी गई तालिका में आवश्यकताओं को पूरा करेगा।

◆ जीसीएस टाइप कम वोल्टेज पूर्ण सेट के बाद निरीक्षण और निरीक्षण

स्थापना और ऑपरेशन में डालने से पहले

(1) जांचें कि क्या कैबिनेट के शीर्ष पेंट या अन्य कवरिंग सामग्री (जैसे प्लास्टिक छिड़काव) क्षतिग्रस्त हैं, और क्या कैबिनेट सूखा और साफ है।

(२) क्या विद्युत घटकों का ऑपरेटिंग तंत्र लचीला है, और कोई जामिंग या अत्यधिक परिचालन बल नहीं होना चाहिए।

(३) क्या मुख्य विद्युत उपकरणों के मुख्य और सहायक संपर्कों का ऑन-ऑफ विश्वसनीय और सटीक है।

(४) दराज या ड्रॉआउट तंत्र लचीला और हल्का होना चाहिए, बिना जाम और टक्कर के।

(५) दराज या ड्रॉआउट संरचना के जंगम और स्थिर संपर्कों की केंद्र रेखाएं सुसंगत होनी चाहिए, और संपर्क निकट संपर्क में होना चाहिए। मुख्य और सहायक संपर्कों की सम्मिलन गहराई आवश्यकताओं को पूरा करना चाहिए। मैकेनिकल इंटरलॉकिंग या इलेक्ट्रिकल: रिस्पॉन्स एक्शन सही है, और लॉकिंग या रिलीज़ विश्वसनीय होना चाहिए।

(६) एक ही आकार के दराज ठेले और टक्कर के बिना आसानी से विनिमेय होंगे।

(() दराज और कैबिनेट के बीच ग्राउंडिंग संपर्क निकट संपर्क में होना चाहिए। जब दराज को धक्का दिया जाता है, तो मुख्य संपर्क से पहले दराज के ग्राउंडिंग संपर्क से संपर्क किया जाता है, और जब इसे बाहर निकाला जाता है, तो मुख्य संपर्क के बाद ग्राउंडिंग संपर्क काट दिया जाता है।

(8) साधन का अंशांकन, ट्रांसफार्मर का परिवर्तन अनुपात और ध्रुवीयता सही होगी।

(9) फ्यूज कोर विनिर्देश इंजीनियरिंग डिजाइन की आवश्यकताओं को पूरा करना चाहिए।

(१०) सुरक्षा की रेटिंग और सेटिंग सही और विश्वसनीय होगी।

(11) इन्सुलेशन प्रतिरोध मूल्य को मापने के लिए 1000V Megohmmeter का उपयोग करें 1mω से कम नहीं।

(१२) प्रत्येक बसबार का कनेक्शन अच्छा होगा, और इन्सुलेशन सपोर्ट की स्थापना, इंस्टॉलेशन पार्ट्स और अन्य सामान दृढ़ और विश्वसनीय होंगे।

◆ GCS प्रकार कम वोल्टेज पूर्ण सेट के सावधानियों का उपयोग करें

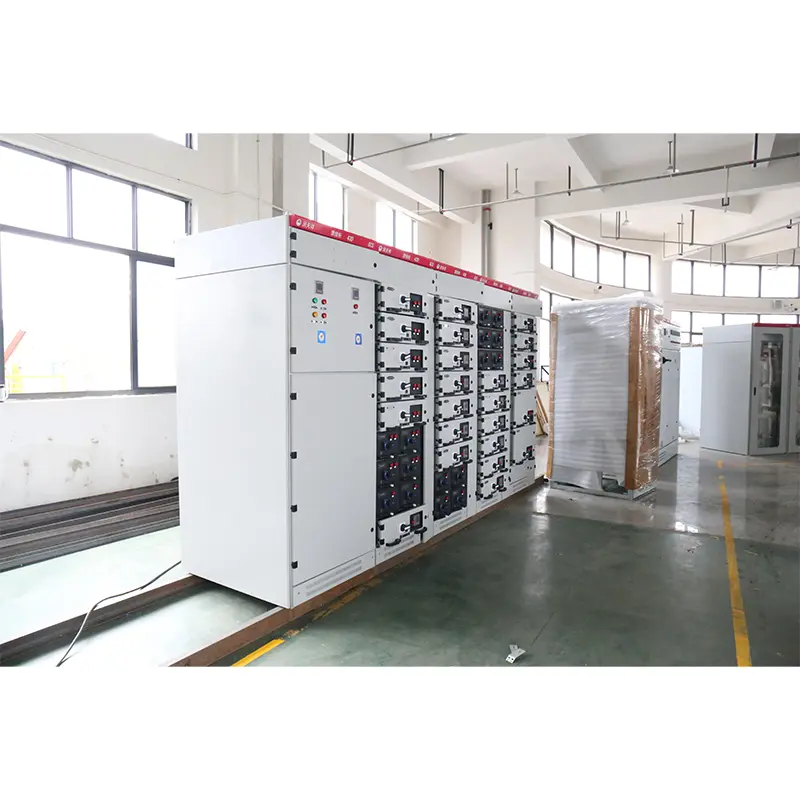

▶ डिवाइस एक कम वोल्टेज पूर्ण सेट है जो दीवार के खिलाफ स्थापित नहीं है, जो सामने से संचालित होता है और दोनों तरफ बनाए रखा जाता है। केवल योग्य पेशेवर ही संचालन, निरीक्षण और रखरखाव के लिए रखरखाव चैनल और कैबिनेट दरवाजा दर्ज कर सकते हैं या खोल सकते हैं।

▶ एयर स्विच और मोल्डेड केस सर्किट ब्रेकर्स को कई बार अलग कर दिया गया है, विशेष रूप से शॉर्ट सर्किट सेपरेशन और क्लोजिंग के बाद, जिससे स्थानीय संपर्क जलने और कार्बन पदार्थों का उत्पादन होगा, जिससे संपर्क प्रतिरोध बढ़ेगा। इसलिए, उन्हें सर्किट ब्रेकर के इंस्ट्रक्शन मैनुअल में बनाए रखा और ओवरहॉल किया जाना चाहिए।

▶ स्थापना और रखरखाव के बाद, डिवाइस के अच्छे कार्यात्मक पृथक्करण को सुनिश्चित करने और गलती को विस्तार से रोकने के लिए डिब्बे और कार्यात्मक इकाइयों के बीच अलगाव की सख्ती से जांच की जानी चाहिए।

● उत्पाद पैकेज

आपूर्ति करते समय निर्माता निम्नलिखित दस्तावेज और सामान प्रदान करेगा:

▶ डिवाइस सूची

▶ उत्पाद प्रमाणपत्र

▶ उपयोग के लिए निर्देश

▶ कारखाना परीक्षण रिपोर्ट

▶ प्रासंगिक विद्युत चित्र

▶ कैबिनेट डोर कीज़, ऑपरेटिंग हैंडल और स्पेयर पार्ट्स कॉन्ट्रैक्ट में निर्दिष्ट।

▶ मुख्य घटकों की स्थापना निर्देश

● आदेश आदेश देना

GCS प्रकार के कम वोल्टेज पूर्ण सेट के ऑर्डर अनुबंध में निम्नलिखित सामग्री शामिल हैं:

▶ उत्पाद के पूर्ण मॉडल में मुख्य सर्किट योजना संख्या और सहायक सर्किट योजना संख्या शामिल है।

▶ मुख्य सर्किट सिस्टम संयोजन अनुक्रम आरेख

▶ सहायक सर्किट का विद्युत योजनाबद्ध आरेख

▶ कैबिनेट में घटकों की सूची

▶ सर्किट में वोल्टेज, वर्तमान और समय जैसे पैरामीटर सेट करना।

▶ उत्पाद के सामान्य उपयोग के साथ अन्य विशेष टेबल असंगत हैं।
