कम वोल्टेज निष्कर्षण स्विच कैबिनेट

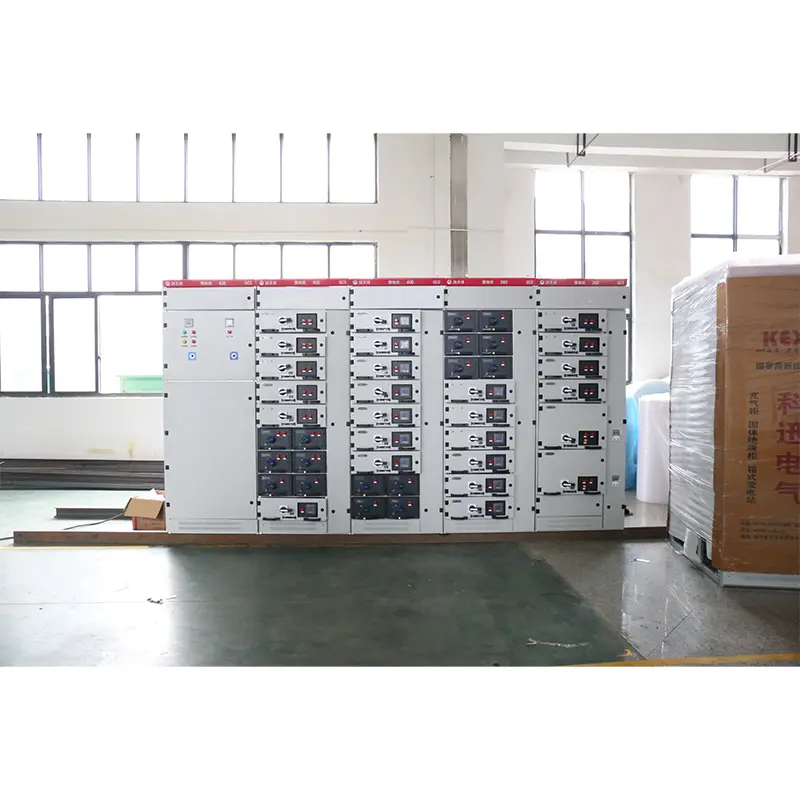

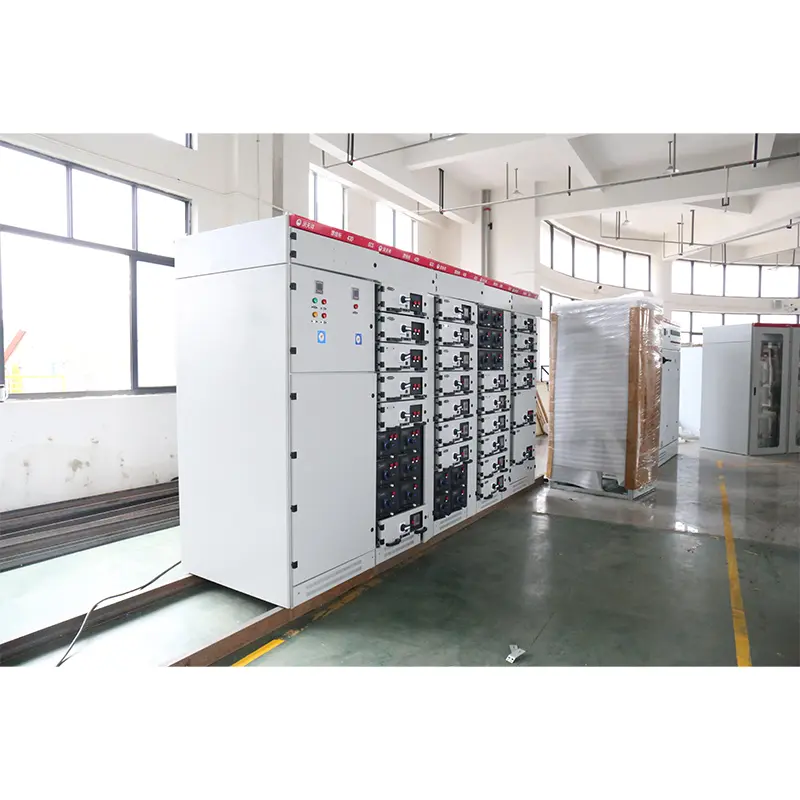

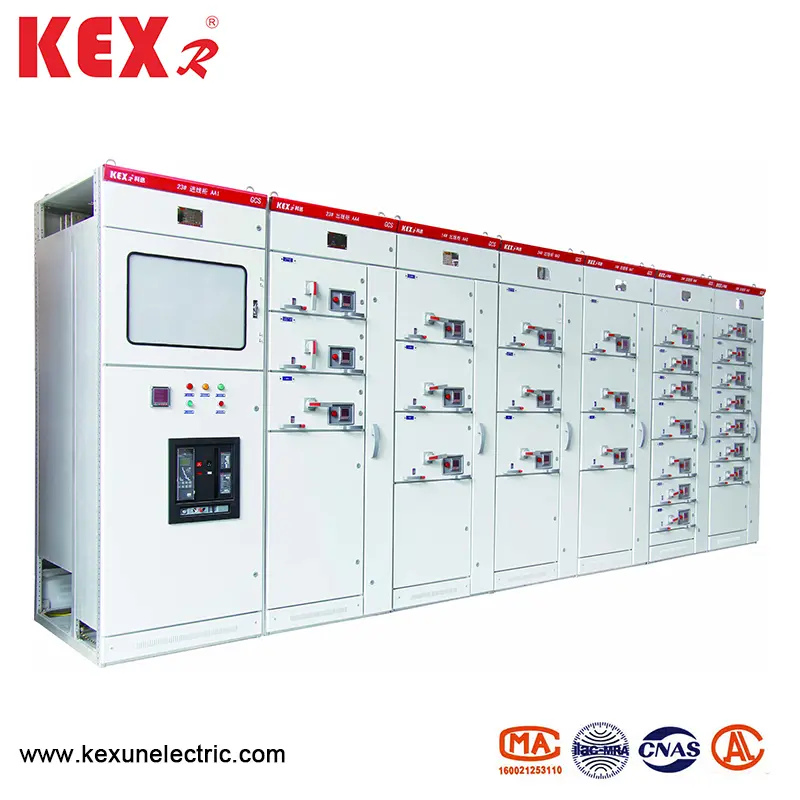

जीसीएस टाइप लो वोल्टेज एक्सट्रैक्शन स्विच कैबिनेट चीन के आपूर्तिकर्ता केक्सुन द्वारा निर्मित एक प्रकार का कम-वोल्टेज वितरण उपकरण है जो व्यापक रूप से बिजली प्रणाली में उपयोग किया जाता है। इसमें मॉड्यूलर और ड्रॉबल डिज़ाइन की विशेषताएं हैं, और बिजली वितरण, मोटर नियंत्रण और बिजली संयंत्रों, सबस्टेशनों, औद्योगिक और खनन उद्यमों और अन्य अवसरों में प्रकाश व्यवस्था के लिए उपयुक्त है।
मॉडल: जीसीएस
ब्रांड: केक्स्र
मॉडल: जीसीएस
ब्रांड: केक्स्र
● प्रदर्शन सूचकांक
GCS प्रकार कम वोल्टेज निष्कर्षण स्विच कैबिनेट का डिज़ाइन निम्नलिखित मानकों को पूरा करता है:
▶ IEC439-1 कम-वोल्टेज स्विचगियर और कंट्रोलगियर
▶ GB7251 कम-वोल्टेज स्विचगियर
▶ ZBK36001 कम-वोल्टेज पुल-आउट स्विचगियर
● बुनियादी पैरामीटर
|
संख्या |
वस्तु |
|
डेटा |
|
1 |
मुख्य सर्किट रेटेड वोल्टेज） V） |
|
AC380 （400 （） 660）） |
|
2 |
सहायक परिपथ वोल्टेज |
|
AC220.380 (400) DC110.220 |
|
3 |
रेटेड आवृत्ति |
|
50 (60) |
|
4 |
रेटेड इन्सुलेट वोल्टेज） V） |
|
660 (1000) |
|
5 |
वर्तमान मूल्यांकित |
क्षैतिज बस |
≤4000 |
|
वर्टिकल बस |
1000 |
||
|
6 |
रेटेड शॉर्ट-टर्म बस के करंट का सामना करना पड़ा |
|
50,80 |
|
7 |
रेटेड पीक बस के वर्तमान का सामना करना पड़ा |
|
105,176 |
|
8 |
कार्य आवृत्ति परीक्षण वोल्टेज (v/1min) |
मुख्य परिपथ |
2500 |
|
|
सहायक परिपथ |
1760 |
|
|
9 |
बस
|
तीन-चरण चार-तार प्रणाली |
A.B.C.PEN |
|
10 |
तीन-चरण चार-तार प्रणाली |
A.B.C.P.EN |
|
|
11 |
आईपी डिग्री |
|
IP30। IP40 |
● मुख्य संरचना

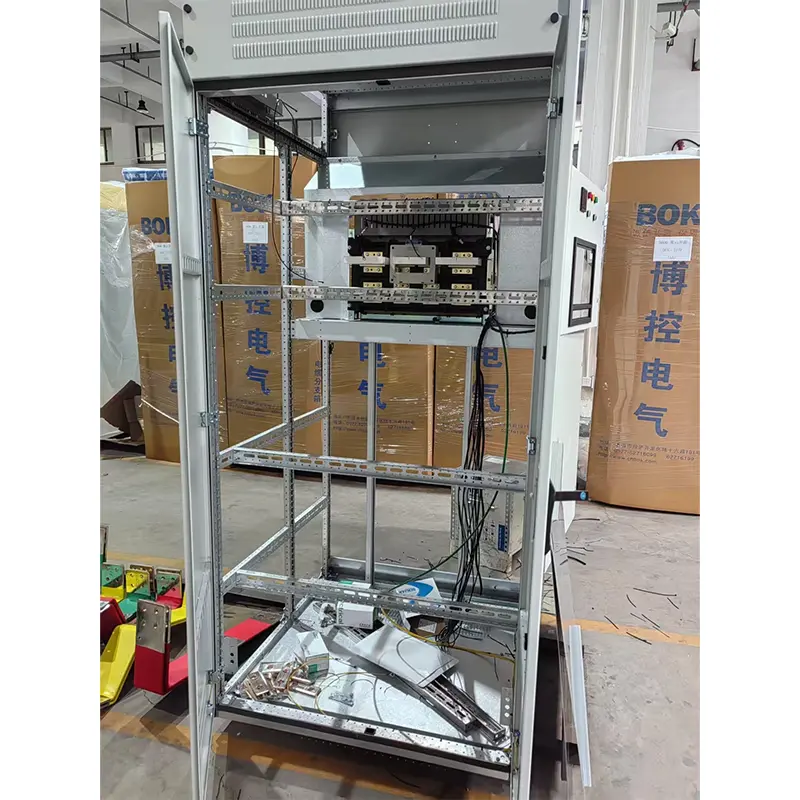

▶ GCS प्रकार के कम वोल्टेज निष्कर्षण स्विच कैबिनेट का मुख्य फ्रेम 8MF प्रकार के खुले खंड स्टील को अपनाता है, और सेक्शन स्टील के दो पक्षों में क्रमशः 20 मिमी और 100 मिमी और ①9.2 मिमी के मापांक के साथ स्थापना छेद होते हैं, इसलिए आंतरिक स्थापना लचीली और सुविधाजनक होती है।
▶ मुख्य फ्रेम को दो असेंबली रूपों में डिज़ाइन किया गया है, अर्थात्, पूरी तरह से इकट्ठे हुए संरचना और आंशिक रूप से वेल्डेड संरचना (साइड फ्रेम और क्रॉस बीम) उपयोगकर्ताओं को चुनने के लिए।
▶ डिवाइस के प्रत्येक कार्यात्मक कमरे को एक दूसरे से अलग किया जाता है, और इसके डिब्बों को कार्यात्मक यूनिट रूम, बस रूम और केबल रूम में विभाजित किया जाता है। प्रत्येक कक्ष के कार्य अपेक्षाकृत स्वतंत्र हैं।
▶ क्षैतिज मुख्य बस को कैबिनेट के पीछे क्षैतिज रूप से व्यवस्थित किया जाता है, जो डिवाइस के मुख्य सर्किट को उच्च शॉर्ट-सर्किट ताकत बनाने के लिए मूल उपाय है।
▶ केबल डिब्बे का डिज़ाइन केबल के लिए ऊपर और नीचे जाने के लिए बहुत सुविधाजनक बनाता है।
▶ डिवाइस के सामान्य कैबिनेट की आकार श्रृंखला (नीचे दी गई तालिका देखें):
|
ऊंचाई 2200 |
||||||||||
|
चौड़ाई |
400 |
600 |
800 |
100 |
||||||
|
गहराई |
800 |
1000 |
800 |
1000 |
600 |
800 |
1000 |
600 |
800 |
1000 |

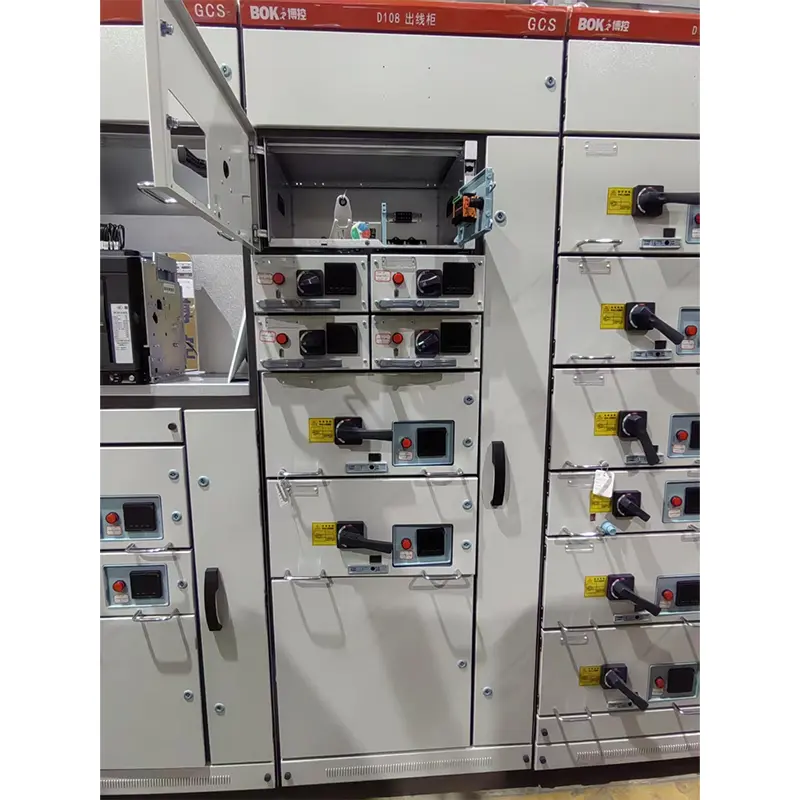

● कार्य इकाई
1। दराज की ऊंचाई 160 मिमी है। इसे 1/2 यूनिट, 1 यूनिट, 3/2 यूनिट, 2 यूनिट, 3 यूनिट और पांच आकार की श्रृंखला में विभाजित किया गया है। यूनिट सर्किट का रेटेड करंट 400 ए या उससे कम है।
2। दराज केवल ऊंचाई के आयाम में बदलता है, और इसकी चौड़ाई और गहराई आयाम अपरिवर्तित रहता है। एक ही कार्यात्मक इकाइयों के साथ दराज में अच्छी बातचीत होती है।
3। प्रत्येक MCC कैबिनेट को अधिकांश 11 एक-इकाई दराज या 22 1/2-यूनिट दराज से सुसज्जित किया जा सकता है। जिसमें दराज की एक से अधिक यूनिट एक बहुक्रियाशील बैक प्लेट को अपनाती है।
4। वर्तमान के अनुसार, दराज की इनलेट और आउटलेट लाइनें एक ही चिप संरचना के साथ प्लग-इन की विभिन्न संख्या को अपनाती हैं।
5। 1/2 यूनिट दराज और केबल रूम ZJ-2 एडाप्टर द्वारा बैक प्लेट संरचना के साथ जुड़े हुए हैं।
6। यूनिट दराज और केबल रूम के बीच संबंध वर्तमान ग्रेडिंग के अनुसार एक ही आकार बार या ट्यूब संरचना के साथ ZJ-1 एडाप्टर को अपनाता है।
7। दराज इकाई यांत्रिक इंटरलॉकिंग डिवाइस से सुसज्जित है।

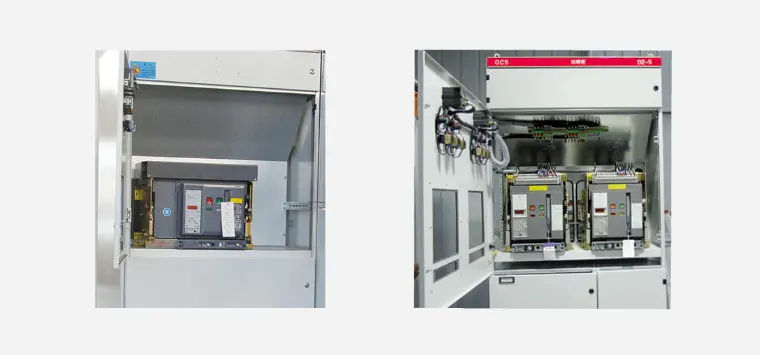

● मुख्य विद्युत घटक
मुख्य विद्युत घटकों का चयन सिद्धांत आयातित प्रौद्योगिकी पर आधारित है, जो चीन में श्रृंखला में उत्पादित किया जा सकता है और डिवाइस के उच्च प्रदर्शन की आवश्यकताओं को पूरा करता है
▶ बिजली की आपूर्ति और फीडर इकाई का ब्रेकर मुख्य रूप से एएच श्रृंखला का चयन करता है। अधिक उन्नत प्रदर्शन के साथ एबीबी कंपनी द्वारा निर्मित श्नाइडर कंपनी और एफ श्रृंखला द्वारा निर्मित अन्य एम श्रृंखलाओं को भी चुना जा सकता है। एएच सर्किट ब्रेकर में अच्छे प्रदर्शन, कॉम्पैक्ट संरचना, हल्के वजन और मजबूत श्रृंखला की विशेषताएं हैं। कीमत अपेक्षाकृत कम है, रखरखाव और उपयोग सुविधाजनक हैं, और सभी प्रदर्शन सूचकांक इस डिवाइस की आवश्यकताओं को पूरा कर सकते हैं।
▶ दराज इकाई (मोटर कंट्रोल यूनिट, आंशिक फीड यूनिट) सर्किट ब्रेकर मुख्य रूप से CM1 और TG.TM30 श्रृंखला प्लास्टिक केस सर्किट ब्रेकर चुनते हैं, और कुछ NZM- Moeller Company द्वारा निर्मित चुनते हैं। 100 ए श्रृंखला। इन स्विचों में अच्छे प्रदर्शन, कॉम्पैक्ट संरचना, छोटी वृद्धि या कोई वृद्धि नहीं, और उच्च तकनीकी और आर्थिक संकेतक की विशेषताएं हैं, जो इस उपकरण की आवश्यकताओं को पूरा कर सकते हैं।
▶ आइसोलेटिंग स्विच और फ्यूज आइसोलेटिंग स्विच क्यू सीरीज़ होगा। इस श्रृंखला में उच्च विश्वसनीयता और मजबूत ब्रेकिंग क्षमता है, और यांत्रिक इंटरलॉकिंग का एहसास हो सकता है।
▶ मुख्य फ्यूज एनटी श्रृंखला है। 5। एसी संपर्ककर्ता श्रृंखला बी और एलसीआई-डी के होंगे।
● GCS की विशेषताएं कम वोल्टेज निष्कर्षण स्विच कैबिनेट टाइप करें
1। एडाप्टर की गर्मी क्षमता में सुधार करें, और कनेक्टर, केबल हेड और स्पेसर के लिए एडाप्टर के तापमान वृद्धि के कारण अतिरिक्त तापमान वृद्धि को बहुत कम करें।
2। कार्यात्मक इकाइयों और डिब्बों के बीच अलगाव स्पष्ट और विश्वसनीय है, और एक इकाई की विफलता अन्य इकाइयों के काम को प्रभावित नहीं करेगी, ताकि विफलता न्यूनतम सीमा तक सीमित हो।
3। बसों की क्षैतिज व्यवस्था से डिवाइस में अच्छी गतिशील और थर्मल स्थिरता होती है और यह 80/176ka शॉर्ट-सर्किट करंट के प्रभाव का सामना कर सकता है।
4। एकल 4.MCC कैबिनेट में सर्किट की संख्या 22 के रूप में कई है, पूरी तरह से बिजली उत्पादन, पेट्रोकेमिकल सिस्टम और बड़ी एकल इकाई क्षमता वाले अन्य उद्योगों में स्वचालित इलेक्ट्रिक दरवाजों (मशीनों) की जरूरतों पर विचार कर रही है।
5। डिवाइस और बाहरी केबल के बीच का कनेक्शन केबल डिब्बे में पूरा हो गया है, और केबल ऊपर और नीचे जा सकता है। वर्तमान ट्रांसफार्मर केबल डिब्बे में स्थापित किया गया है, जो स्थापना और रखरखाव को सुविधाजनक बनाता है।
6। एक ही बिजली वितरण प्रणाली में, शॉर्ट-सर्किट करंट को वर्तमान-सीमित रिएक्टरों से मेल करके सीमित किया जा सकता है, बस वोल्टेज को एक निश्चित मूल्य पर स्थिर किया जा सकता है, और घटकों की शॉर्ट-सर्किट ताकत के लिए आवश्यकताओं को आंशिक रूप से कम किया जा सकता है।
7। दराज इकाई में पर्याप्त संख्या में माध्यमिक कनेक्टर (यूनिट 1 और उससे ऊपर के लिए 32 जोड़े और यूनिट 1/2 के लिए 20 जोड़े) हैं, जो संपर्कों की संख्या के लिए कंप्यूटर इंटरफ़ेस और स्वचालित नियंत्रण लूप की आवश्यकताओं को पूरा कर सकते हैं
● सहायक सर्किट
सहायक सर्किट आरेख का डिजाइन थर्मल पावर प्लांटों और अन्य प्रासंगिक डिजाइन तकनीकी नियमों के सहायक बिजली डिजाइन के लिए तकनीकी नियमों के अनुरूप है। यह बिजली संयंत्रों और सबस्टेशनों के कम-वोल्टेज पावर सिस्टम और कारखानों, खानों और उच्च-वृद्धि वाली इमारतों में कम-वोल्टेज बिजली वितरण प्रणाली के लिए उपयुक्त है। कारखानों और खानों की सहायक सर्किट योजना को मुख्य सर्किट योजना के अनुसार डिज़ाइन किया गया है, जिसे बिजली की आपूर्ति इनकमिंग लाइन, फीडर लाइन (पीसी) और मोटर फीडर लाइन (MCC) की कार्यात्मक इकाइयों में विभाजित किया गया है।
● उत्पाद पैकेज
आपूर्ति करते समय निर्माता निम्नलिखित दस्तावेज और सामान प्रदान करेगा:
▶ डिवाइस सूची
▶ उत्पाद प्रमाणपत्र
▶ उपयोग के लिए निर्देश
▶ कारखाना परीक्षण रिपोर्ट
▶ प्रासंगिक विद्युत चित्र
▶ कैबिनेट डोर कीज़, ऑपरेटिंग हैंडल और स्पेयर पार्ट्स कॉन्ट्रैक्ट में निर्दिष्ट।
▶ मुख्य घटकों की स्थापना निर्देश
● आदेश आदेश देना
GCS प्रकार के कम वोल्टेज निष्कर्षण स्विच कैबिनेट के आदेश अनुबंध में निम्नलिखित सामग्री होती है:
▶ उत्पाद के पूर्ण मॉडल में मुख्य सर्किट योजना संख्या और सहायक सर्किट योजना संख्या शामिल है।
▶ मुख्य सर्किट सिस्टम संयोजन अनुक्रम आरेख
▶ सहायक सर्किट का विद्युत योजनाबद्ध आरेख
▶ कैबिनेट में घटकों की सूची
▶ सर्किट में वोल्टेज, वर्तमान और समय जैसे पैरामीटर सेट करना।
▶ उत्पाद के सामान्य उपयोग के साथ अन्य विशेष टेबल असंगत हैं।
