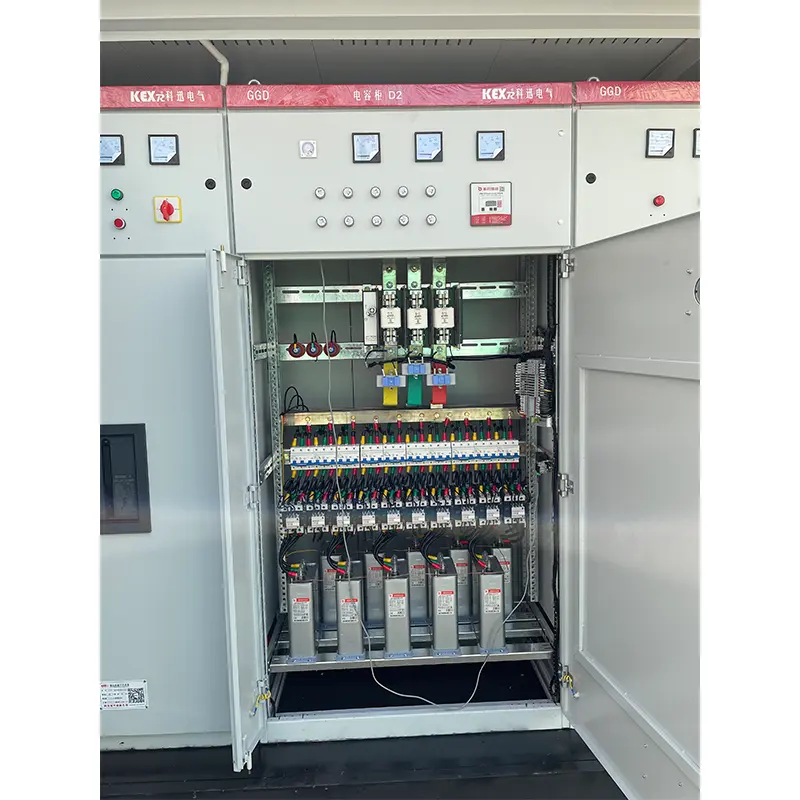

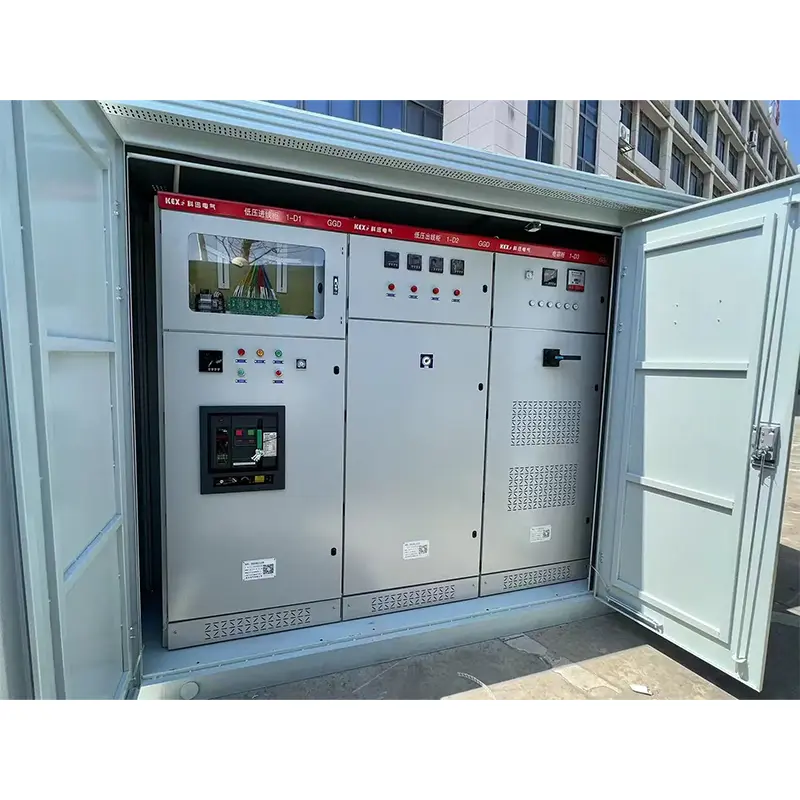

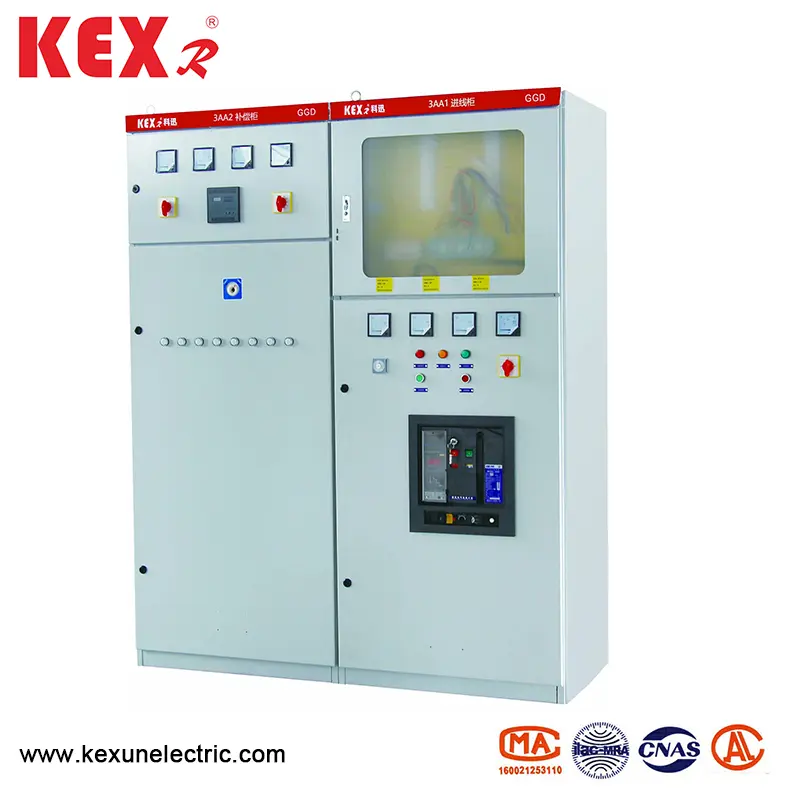

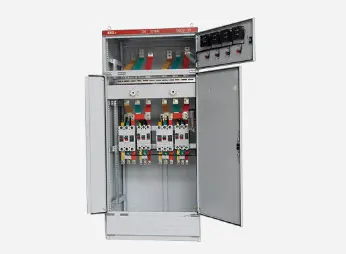

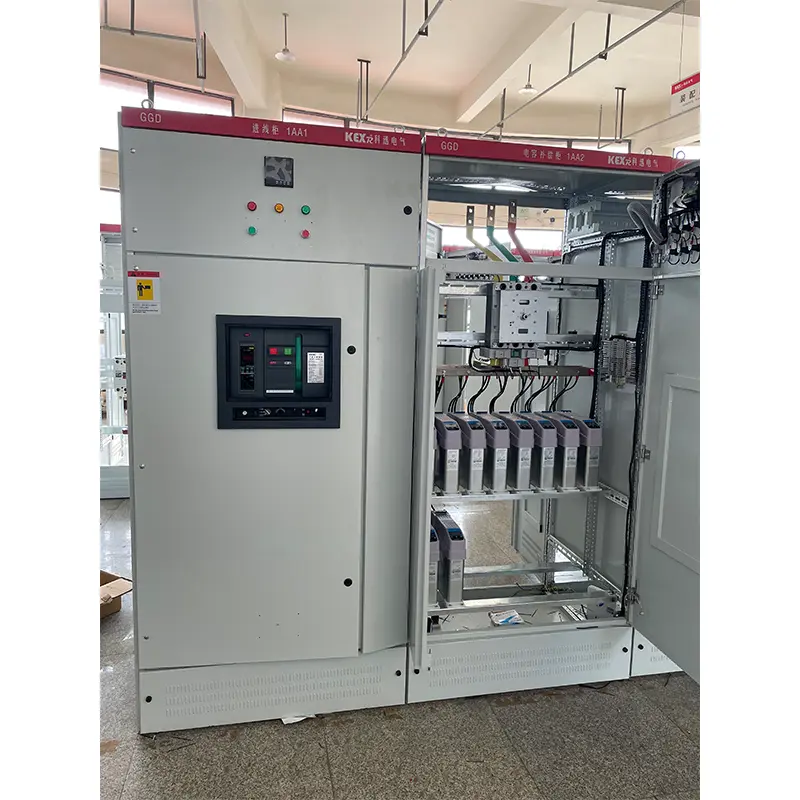

एसी कम वोल्टेज वितरण स्विचगियर

● GGD प्रकार AC कम वोल्टेज वितरण स्विचगियर की स्थितियों का उपयोग करना

▶ परिवेशी हवा का तापमान +40 ℃ या उससे कम -5 से अधिक नहीं होगा, और 24h के भीतर औसत तापमान +35 से अधिक नहीं होगा।

▶ इनडोर स्थापना और उपयोग स्थान की ऊंचाई 2000 मीटर से अधिक नहीं होगी;

▶ आसपास की हवा की सापेक्ष आर्द्रता +40 ℃ के उच्चतम तापमान पर 50% से अधिक नहीं होनी चाहिए, और एक बड़े सापेक्ष तापमान को कम तापमान पर अनुमति दी जानी चाहिए (उदाहरण के लिए, 90% +20 ℃), यह देखते हुए कि संदिग्ध ओस का प्रभाव कभी -कभी तापमान परिवर्तन के कारण हो सकता है;

▶ जब उपकरण स्थापित किया जाता है, तो ऊर्ध्वाधर विमान के साथ झुकाव 5 से अधिक नहीं होगा:

▶ उपकरण एक ऐसी जगह पर स्थापित किए जाएंगे जहां कोई हिंसक कंपन और प्रभाव नहीं है, और जहां यह विद्युत घटकों को खारिज करने के लिए पर्याप्त नहीं है;

नोट: जब उपयोगकर्ताओं की विशेष आवश्यकताएं होती हैं, तो वे निर्माता के साथ बातचीत कर सकते हैं।

● बुनियादी विद्युत पैरामीटर

● डिजाइन सुविधा

▶ GGD प्रकार AC कम-वोल्टेज वितरण स्विचगियर का कैबिनेट सामान्य कैबिनेट के रूप में है, और फ्रेम को 8MF ठंडे-गठित स्टील के साथ स्थानीय वेल्डिंग द्वारा इकट्ठा किया जाता है। कैबिनेट की सटीकता और गुणवत्ता सुनिश्चित करने के लिए फ्रेम भागों और विशेष सहायक भागों को नामित स्टील निर्माता द्वारा आपूर्ति की जाती है। सार्वभौमिक कैबिनेट के घटक मॉड्यूलर सिद्धांत के अनुसार डिज़ाइन किए गए हैं, और 20 बढ़ते छेद हैं। सार्वभौमिक गुणांक उच्च है, जो कारखाने को पूर्व-उत्पादन का एहसास कर सकता है, जो न केवल विनिर्माण चक्र को छोटा करता है, बल्कि कार्य दक्षता में भी सुधार करता है।

▶ GGD प्रकार AC कम-वोल्टेज डिस्ट्रीब्यूशन स्विचगियर का डिज़ाइन कैबिनेट के संचालन में गर्मी अपव्यय को पूरी तरह से मानता है। कैबिनेट के ऊपरी और निचले सिरों पर कूलिंग स्लॉट की अलग -अलग संख्या होती है। जब कैबिनेट में विद्युत घटक गर्मी उत्पन्न करते हैं, तो गर्म हवा बढ़ जाती है और ऊपरी स्लॉट के माध्यम से डिस्चार्ज हो जाती है, जबकि ठंडी हवा को लगातार निचले स्लॉट के माध्यम से कैबिनेट में फिर से भर दिया जाता है, ताकि सील कैबिनेट ठंडा करने के उद्देश्य को प्राप्त करने के लिए ऊपर से ऊपर तक एक प्राकृतिक वेंटिलेशन डक्ट बनाती है।

▶ आधुनिक औद्योगिक उत्पाद मॉडलिंग डिजाइन की आवश्यकताओं के अनुसार, GGD प्रकार AC कम-वोल्टेज वितरण स्विचगियर कैबिनेट के आकार और प्रत्येक भाग के विभाजन आकार को डिजाइन करने के लिए गोल्डन सेक्शन अनुपात की विधि को अपनाता है, जो पूरे कैबिनेट को सुंदर और उदार बनाता है।

▶ अलमारी का दरवाजा एक घूर्णन काज द्वारा फ्रेम के साथ जुड़ा हुआ है, जो स्थापना और डिस्सैम के लिए सुविधाजनक है। एक गैबल रबर स्ट्रिप दरवाजे के हेम में एम्बेडेड है। जब दरवाजा बंद हो जाता है, तो दरवाजे और फ्रेम के बीच की पट्टी में एक निश्चित संपीड़न स्ट्रोक होता है, जो दरवाजे को सीधे कैबिनेट से टकराने से रोक सकता है और दरवाजे के संरक्षण स्तर में सुधार कर सकता है।

▶ विद्युत घटकों से लैस इंस्ट्रूमेंट डोर फ्रेम के साथ नरम कॉपर तारों के कई स्ट्रैंड्स द्वारा जुड़ा हुआ है, और कैबिनेट में इंस्टॉलेशन पार्ट्स फ्रेम के साथ कांटे से जुड़े हुए हैं, ताकि पूरे कैबिनेट एक पूर्ण ग्राउंडिंग प्रोटेक्शन सिस्टम का गठन करें।

▶ कैबिनेट का शीर्ष कोट पॉलिएस्टर ऑरेंज बेकिंग पेंट से बना है, जिसमें मजबूत आसंजन और अच्छी बनावट है। पूरी कैबिनेट उप-प्रकाश टोन में है, जो चमकदार प्रभाव से बचता है और ड्यूटी पर कर्मियों के लिए एक आरामदायक दृश्य वातावरण बनाता है।

▶ कैबिनेट के शीर्ष कवर को आवश्यक होने पर हटाया जा सकता है, जो साइट पर मुख्य बस के विधानसभा और समायोजन के लिए सुविधाजनक है। कैबिनेट टॉप के चार कोनों को उठाने और शिपिंग के लिए उठाने के छल्ले से सुसज्जित किया गया है।

▶ कैबिनेट का सुरक्षा स्तर IP30 है, और उपयोगकर्ता उपयोग वातावरण की आवश्यकताओं के अनुसार IP20 और IP40 के बीच भी चुन सकते हैं।

● स्थापना और उपयोग

उत्पाद प्राप्त करने के स्थान पर आने के बाद, यह पहले यह जांचना चाहिए कि क्या पैकेजिंग बरकरार है, और संबंधित विभागों को समय के कारणों को खोजने के लिए सूचित करें जब समस्याएं मिलें। उन उत्पादों के लिए जिन्हें तुरंत स्थापित नहीं किया जाता है, उन्हें सामान्य उपयोग की शर्तों के प्रावधानों के अनुसार उचित स्थानों पर रखा जाना चाहिए।

◆ उत्पाद स्थापना

उत्पादों की स्थापना को स्थापना योजनाबद्ध आरेख (संलग्न आंकड़ा देखें) के अनुसार किया जाएगा, और मूल चैनल स्टील और बोल्ट उपयोगकर्ताओं द्वारा प्रदान किए जाएंगे। जब मुख्य बस को टिन चढ़ाना के साथ एक पूरी पंक्ति में स्थापित किया जाता है, तो ओवरलैपिंग सतह को मरम्मत और समतल किया जाएगा, साफ किया जाएगा, तटस्थ वैसलीन के साथ लेपित या अन्य उपायों को लिया जाएगा, और फिर बोल्ट के साथ उपवास किया जाएगा।

◆ स्थापना के बाद और संचालन में डालने से पहले उत्पादों का निरीक्षण और परीक्षण किया जाएगा।

▶ जाँच करें कि क्या कैबिनेट का शीर्ष पेंट गिर गया है और क्या कैबिनेट सूखा और साफ है।

▶ क्या विद्युत घटकों का ऑपरेटिंग तंत्र लचीला है, और कोई जामिंग या अत्यधिक परिचालन बल नहीं होना चाहिए।

▶ क्या मुख्य विद्युत उपकरणों के मुख्य और सहायक संपर्कों का ऑन-ऑफ विश्वसनीय और सटीक है।

▶ क्या साधन संकेत और ट्रांसफार्मर का अनुपात और ध्रुवीयता सही है।

▶ क्या बसबार कनेक्शन अच्छा है और क्या इन्सुलेशन समर्थन करता है, बढ़ते भागों और सामान को मजबूती और मज़बूती से स्थापित किया जाता है।

▶ क्या सहायक संपर्क आवश्यकताओं को पूरा करता है, क्या फ्यूज का फ्यूज कोर विनिर्देश सही है, क्या रिले का सेटिंग मूल्य डिजाइन आवश्यकताओं को पूरा करता है, और क्या कार्रवाई विश्वसनीय और सटीक है।

▶ क्या सर्किट का संपर्क विद्युत योजनाबद्ध आरेख की आवश्यकताओं को पूरा करता है।

▶ क्या सुरक्षा सर्किट प्रणाली आवश्यकताओं को पूरा करती है।

Insulation इंसुलेशन प्रतिरोध मूल्य को मापने के लिए 1 मेगोहमीटर से कम नहीं।

◆ उपयोग के लिए सावधानियां

(1)। यह उत्पाद दीवार के खिलाफ स्थापित नहीं है, एक तरफ (सामने की तरफ) पर संचालित होता है, और डबल दरवाजों के साथ बनाए रखा जाता है। केवल योग्य पेशेवर केवल संचालन, निरीक्षण और रखरखाव के लिए उत्पाद रखरखाव चैनल और अलमारी के दरवाजे में प्रवेश या खोल सकते हैं।

(२)। कई बार एयर स्विच, मुख्य संपर्क स्थानीय बर्न्स बना देगा और कार्बन पदार्थों का उत्पादन करेगा, संपर्क प्रतिरोध को बढ़ाएगा, इसके परिचालन निर्देशों के अनुसार नियमित रखरखाव और वायु स्विच की मरम्मत होनी चाहिए।

◆ उत्पाद पूरा सेट

▶ पैकिंग सूची

▶ उत्पाद प्रमाणपत्र

▶ उपयोग के लिए निर्देश

▶ कारखाना परीक्षण रिपोर्ट

▶ प्रासंगिक विद्युत चित्र

▶ कैबिनेट डोर कीज़, ऑपरेटिंग हैंडल और स्पेयर पार्ट्स कॉन्ट्रैक्ट में निर्दिष्ट।

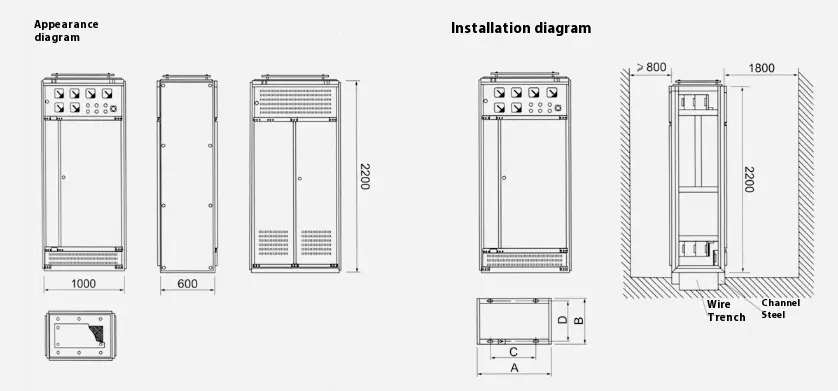

● रूपरेखा और स्थापना योजनाबद्ध आरेख
