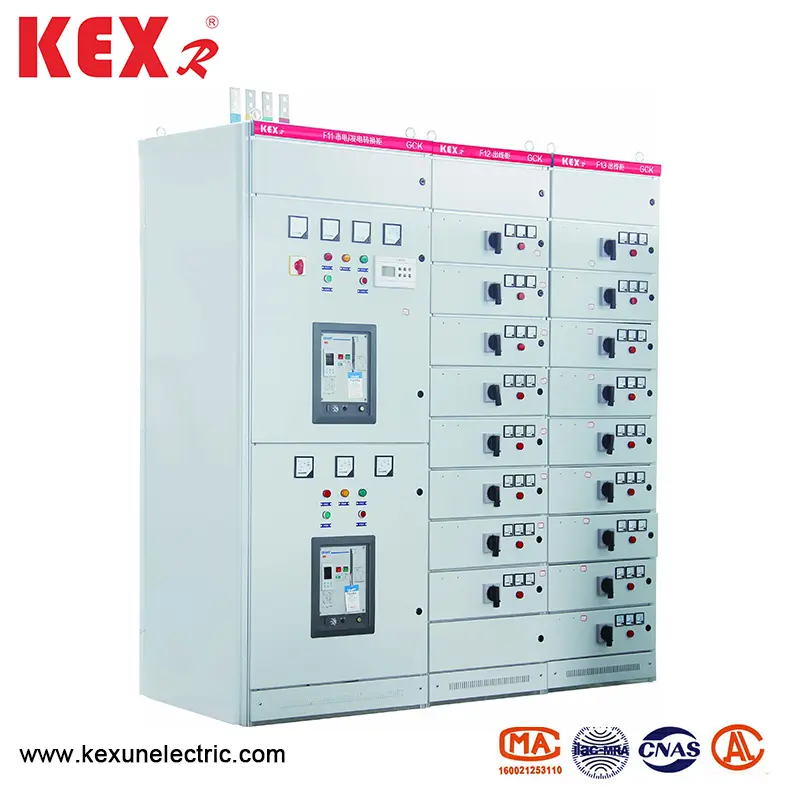

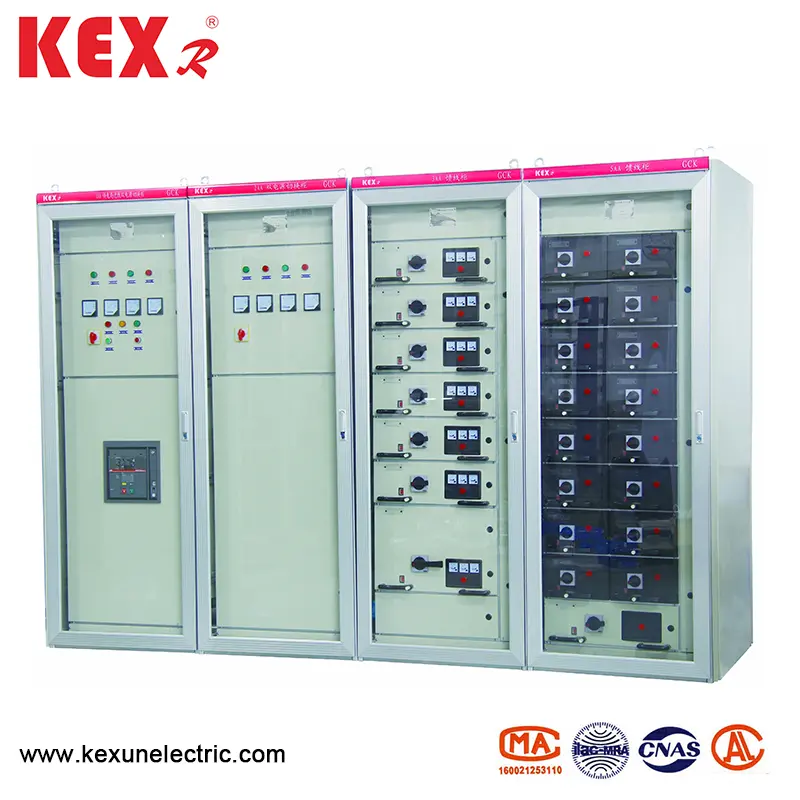

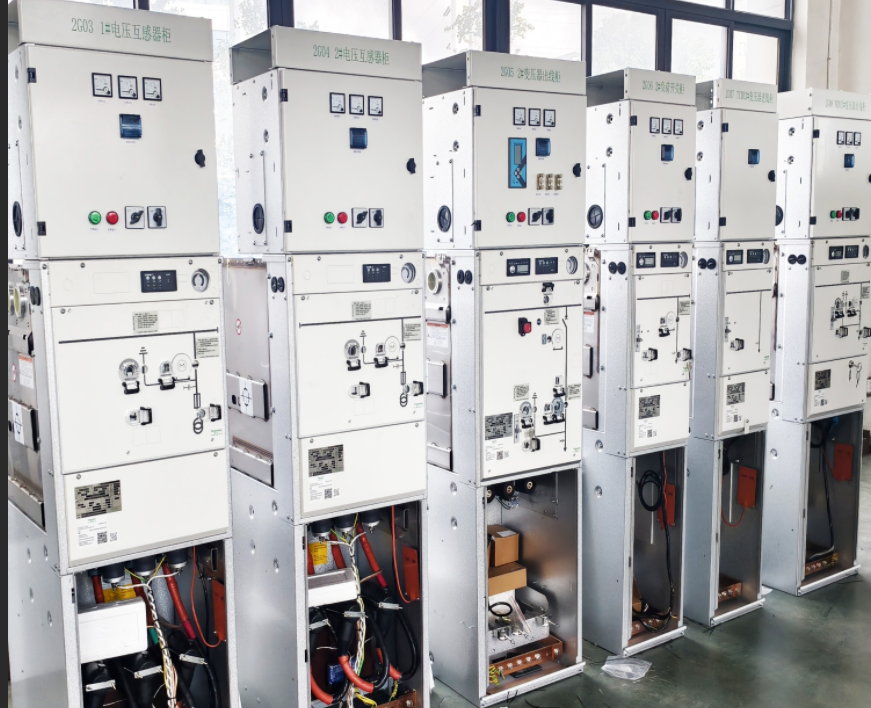

कम वोल्टेज ड्रॉ-आउट स्विचगियर

● उत्पाद विशेषताएँ

इस कम वोल्टेज ड्रॉ-आउट स्विचगियर में उच्च ब्रेकिंग क्षमता, अच्छी गतिशील और थर्मल स्थिरता, उन्नत और उचित संरचना, व्यावहारिक विद्युत योजना, श्रृंखला, मजबूत बहुमुखी प्रतिभा, विभिन्न योजना इकाइयों के मनमानी संयोजन, एक स्विचगियर, फर्श स्थान की बचत, सुंदर उपस्थिति, उच्च सुरक्षा स्तर, सुरक्षा और विश्वसनीयता, सुविधाजनक रखरखाव और इतने पर निहित अधिक सर्किट के फायदे हैं। यह उत्पाद IEC439 NEMAICS2-322 मानक के अनुरूप है, और GB7251-87 "कम-वोल्टेज स्विचगियर" राष्ट्रीय मानक और ZBK36001-89 "कम-वोल्टेज वापसी योग्य स्विचगियर" पेशेवर मानक के अनुरूप है।

● मुख्य तकनीकी पैरामीटर

● आर्किटेक्चरल फीचर

कम वोल्टेज ड्रा-आउट स्विचगियर का मूल स्विचगियर फ्रेम इकट्ठे संरचना है। स्विचगियर फ्रेम के सभी संरचनात्मक भाग एक बुनियादी फ्रेम बनाने के लिए शिकंजा द्वारा एक दूसरे के साथ जुड़े हुए हैं। फिर, आवश्यकतानुसार, दरवाजे, चकरा, विभाजन, दराज, बढ़ते कोष्ठक, बस बार और विद्युत घटकों को एक पूर्ण स्विचगियर को इकट्ठा करने के लिए जोड़ा जाता है। इस LV स्विचगियर की निम्नलिखित विशेषताएं हैं:

▶ 1। फ्रेम प्रोफाइल्ड स्टील से बना है, जो त्रि-आयामी कोने की प्लेट द्वारा तैनात है, और वेल्डिंग संरचना के बिना बोल्ट किया गया है, इस प्रकार वेल्डिंग विरूपण और तनाव से बचता है और स्थापना सटीकता में सुधार करता है।

▶ 2। मापांक ई = 20 मिमी के अनुसार फ्रेम और भागों के बढ़ते छेद बदल जाते हैं।

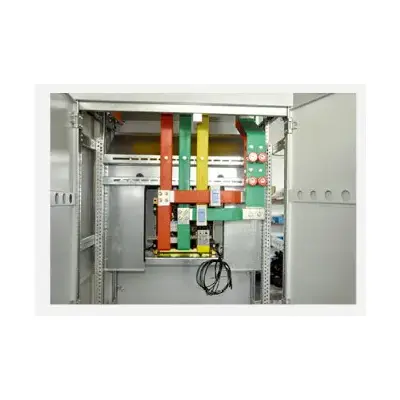

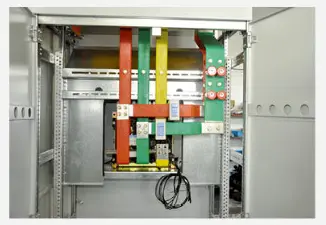

▶ 3। आंतरिक संरचनात्मक भाग जस्ती हैं। अचार और फॉस्फेटिंग के बाद, बाहरी को इलेक्ट्रोस्टैटिक एपॉक्सी पाउडर के साथ छिड़का जाता है। 4। पावर सेंटर (पीसी) इनकमिंग स्विचगियर में, शीर्ष क्षैतिज बस क्षेत्र है, और क्षैतिज बस क्षेत्र का निचला हिस्सा सर्किट ब्रेकर रूम है। सर्किट ब्रेकर्स को घरेलू DW15C, ME और अन्य श्रृंखलाओं से लैस किया जा सकता है, और उपयोगकर्ताओं की जरूरतों के अनुसार विदेशी इलेक्ट्रिक कंपनियों द्वारा उत्पादित विभिन्न सर्किट ब्रेकरों से भी लैस किया जा सकता है, जैसे कि ABB कंपनी और इंटेलिजेंट सर्किट ब्रेकर्स द्वारा उत्पादित F सीरीज़ सर्किट ब्रेकर। सामान्य तौर पर, पीसी यूनिट में उल्टे पंक्तियों के साथ एक मुख्य सर्किट (बस युग्मक सहित) होता है। जब रेटेड करंट 630A-1600A है, तो यह 800 × 1000 × 2200 (चौड़ाई x गहराई x ऊंचाई) के समग्र आकार के साथ एक स्विचगियर पर कब्जा कर लेता है। टर्नओवर के बिना मुख्य सर्किट 800 × 800 × 2000 (चौड़ाई, गहराई और ऊंचाई) के बाहरी आयाम के साथ एक स्विचगियर पर कब्जा कर लेता है। जब रेटेड करंट 1600A-3150A के बीच होता है, तो यह 1000 × 1000 × 2200 (चौड़ाई x गहराई x ऊंचाई) के समग्र आकार के साथ एक स्विचगियर पर कब्जा कर लेता है। कोई मुख्य स्विचगियर नहीं है जो खत्म हो गया है। जब रेटेड करंट 1600A-3150A होता है, तो यह 1000 × 1000 × 220 (चौड़ाई × गहराई × ऊंचाई) के बाहरी आयाम के साथ एक स्विचगियर पर कब्जा कर लेता है। टर्नओवर के बिना मुख्य सर्किट 1000 × 800 × 2200 (चौड़ाई x गहराई x ऊंचाई) के बाहरी आयाम के साथ एक स्विचगियर पर कब्जा कर लेता है।

▶ 4. पावर सेंटर (पीसी) फीडर स्विचगियर की संरचना आने वाले स्विचगियर के समान है। जब फीडिंग करंट 630A-1600A होता है, तो 1000 × 1000 × 2200 (चौड़ाई × गहराई × ऊंचाई) स्विचगियर को दो छोरों से लैस किया जा सकता है, जो ऊपर और नीचे व्यवस्थित होते हैं।

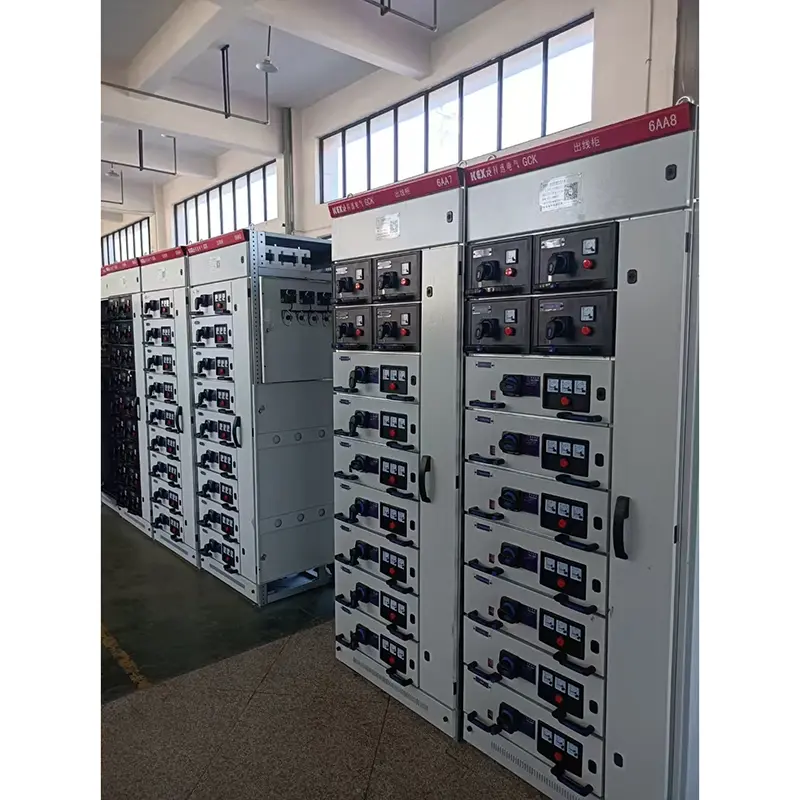

▶ 5। मोटर कंट्रोल सेंटर (MCC) स्विचगियर के दो प्रकार होते हैं: वॉल-माउंटेड स्विचगियर और नॉन-वॉल-माउंटेड स्विचगियर, जिसका शीर्ष एक क्षैतिज बसबार क्षेत्र है, और दराज कार्यात्मक इकाई क्षेत्र क्षैतिज बसबार क्षेत्र से नीचे है, जिसकी चौड़ाई 600 मिमी है, और दराज कार्यात्मक इकाई क्षेत्र की ऊंचाई 1840 मिमी है। जब स्विचगियर बॉडी को दीवार पर चढ़ाया जाता है, तो स्विचगियर का बायाँ भाग एक कार्यात्मक इकाई क्षेत्र होता है, और दाहिने भाग में 200 मिमी चौड़ा केबल आउटलेट क्षेत्र होता है। स्विचगियर के समग्र आयाम 800/500/2200 (चौड़ाई/गहराई/ऊंचाई) हैं। जब स्विचगियर को दीवार से दूर स्थापित किया जाता है, तो स्विचगियर की चौड़ाई 600 मिमी होती है, और केबल आउटलेट क्षेत्र स्विचगियर के पीछे होता है। स्विचगियर के समग्र आयाम 600 × 800 (1000) × 2200 (चौड़ाई x गहराई x ऊंचाई) हैं। स्विचगियर की गहराई के दो प्रकार हैं: 800 और 1000। हम सुझाव देते हैं कि उपयोगकर्ता पीसी स्विचगियर की गहराई के अनुरूप होने के लिए 1000 की गहराई के साथ एक स्विचगियर चुनते हैं। जब दराज को स्विचगियर से बाहर निकाला जाता है, तो स्विचगियर में लाइव हिस्सा उजागर नहीं होता है, जो सुरक्षित और विश्वसनीय है।

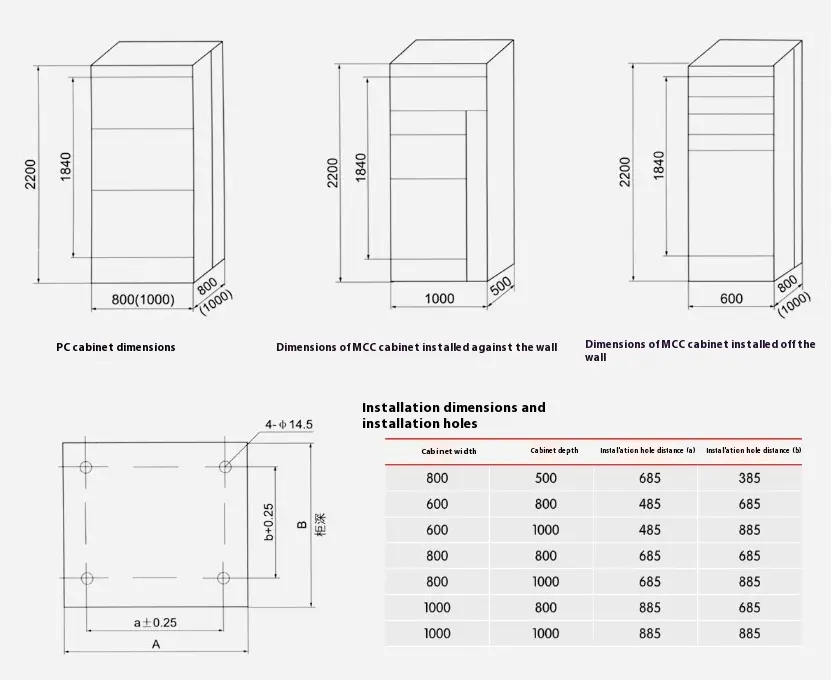

● LV स्विचगियर समग्र आयाम, स्थापना आयाम

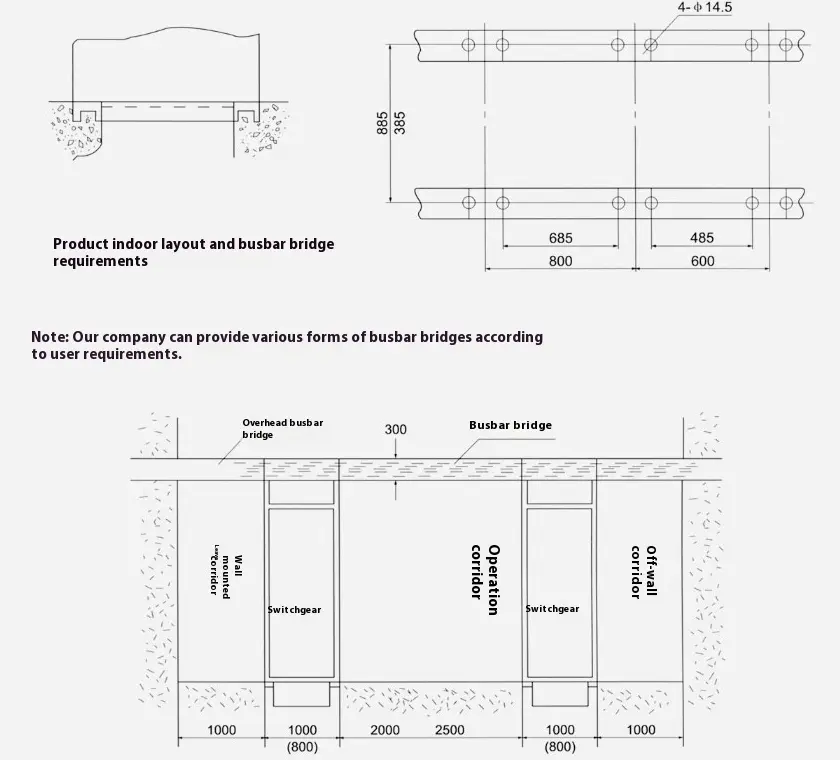

● कम वोल्टेज ड्रा-आउट स्विचगियर इंस्टॉलेशन फाउंडेशन का योजनाबद्ध आरेख

● सावधानी

▶ इस उत्पाद को स्थापित करते समय, कम वोल्टेज ड्रा-आउट स्विचगियर्स के बीच क्षैतिज रेखा दृढ़ता से और मज़बूती से जुड़ी होनी चाहिए।

▶ इस उत्पाद के दरवाजे में मुख्य स्विच के साथ एक इंटरलॉकिंग फ़ंक्शन है, अर्थात्, दरवाजा केवल बिजली की विफलता की स्थिति के तहत खोला जा सकता है। इस उत्पाद का दूसरा पक्ष एक स्क्रू सीलिंग प्लेट है, जिसमें मुख्य स्विच के साथ कोई इंटरलॉकिंग फ़ंक्शन नहीं है। इसलिए, रखरखाव के लिए इस उत्पाद की साइड प्लेट को अलग करते समय कृपया बिजली की आपूर्ति को डिस्कनेक्ट करें।

▶ गैर-पेशेवरों को रखरखाव के लिए स्विचगियर नहीं खोलना चाहिए।
