एलवी स्विचगियर

● नियमित शर्तों का उपयोग करना

◆ 2000 मीटर से कम GCK LV स्विचगियर की ऊंचाई

◆ परिवेशी हवा का तापमान +40 ℃ से अधिक नहीं है, और 24h के भीतर औसत तापमान +35 ℃ से अधिक नहीं है, और परिवेशी हवा का तापमान -50 से कम नहीं है।

◆ वायुमंडलीय स्थिति: हवा साफ है, और तापमान +40 ℃ होने पर सापेक्ष आर्द्रता 50% से अधिक नहीं है, और उच्च सापेक्ष आर्द्रता की अनुमति दी जाती है जब तापमान कम होता है, उदाहरण के लिए, 90% जब तापमान +20 ℃ होता है।

◆ GCK LV स्विचगियर को आग, सूखे विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण और हिंसक कंपन से मुक्त स्थानों में स्थापित किया जाएगा

◆ ऊर्ध्वाधर विमान के साथ झुकाव 5 से अधिक नहीं होगा; यह उत्पाद निम्नलिखित तापमानों पर परिवहन और भंडारण के लिए उपयुक्त है: -25 ℃ ~+55 ℃, और यह थोड़े समय में+70 ℃ से अधिक नहीं होगा (24h से अधिक नहीं); यदि उपयोग की उपरोक्त शर्तों को पूरा नहीं किया जा सकता है, तो उपयोगकर्ता इसे ऑर्डर करते समय निर्माता के साथ बढ़ाएगा और परामर्श के माध्यम से इसे सुलझाएगा।

● GCK LV स्विचगियर के मुख्य तकनीकी पैरामीटर

● आर्किटेक्चरल फीचर

दराज फ़ंक्शन यूनिट और दरवाजा मुख्य स्विच के ऑपरेटिंग तंत्र द्वारा यंत्रवत् इंटरलॉक किया जाता है। जब मुख्य स्विच समापन स्थिति में होता है, तो दरवाजा नहीं खोला जा सकता है, और ऑपरेटिंग तंत्र को एक अतिरिक्त पैडलॉक के साथ समापन या उद्घाटन की स्थिति में लॉक किया जा सकता है। कार्यात्मक इकाइयों के डिब्बों को धातु की प्लेटों द्वारा अलग किया जाता है, और दराज में अच्छी परस्पर क्रिया होती है, और काम करने की स्थिति, परीक्षण की स्थिति और पृथक्करण की स्थिति होती है। जब दराज को एक निश्चित स्थिति में धकेल दिया जाता है, तो दराज स्वचालित रूप से तैनात हो जाएगा। इस समय, दराज के बाईं ओर दराज को पोजिशनिंग जारी करने और अगली स्थिति में प्रवेश करने के लिए खींचा जा सकता है। जब दराज को कैबिनेट से बाहर निकाला जाता है, तो इसमें गिरने से रोकने का भी कार्य होता है।

Cas कैपेसिटेंस मुआवजे और पैमाइश जैसी निश्चित योजनाओं के साथ कैबिनेट में एक ही उपस्थिति और दराज कैबिनेट के समान क्षैतिज बस स्थिति है। जिससे यह सुनिश्चित होता है कि दराज-प्रकार के कैबिनेट और निश्चित कैबिनेट का उपयोग कंधे से कंधा मिलाकर किया जा सकता है।

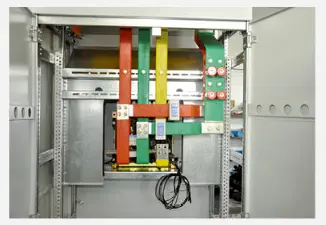

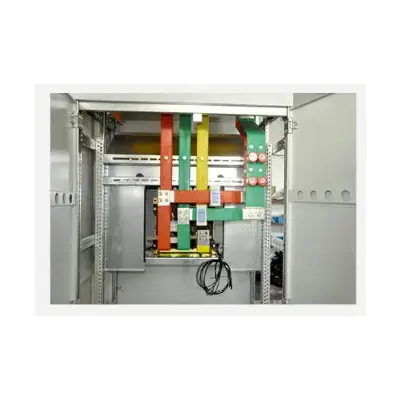

▶ BUSBAR SYSTEM: कैबिनेट का बसबार तीन-चरण पांच-वायर सिस्टम को अपनाता है, सिंगल बसबार का उपयोग तब किया जाता है जब क्षैतिज बसबार की रेटेड करंट 1250A से नीचे होता है, और डबल बसबार का उपयोग तब किया जाता है जब क्षैतिज बसबार की रेटेड करंट 1250A से ऊपर होता है। अलमारियाँ के बीच क्षैतिज बसबार को ब्लॉकों को जोड़कर ओवरलैप किया जाता है, और ऊर्ध्वाधर बसबार को पॉली कार्बोनेट इंजीनियरिंग प्लास्टिक शेल द्वारा संलग्न किया जाता है। आंतरिक चकरा का उपयोग आर्क प्रसार को सीमित करने के लिए किया जाता है। तटस्थ बसबार कैबिनेट के शीर्ष के सामने सेट किया गया है, और सुरक्षात्मक बसबार (पीई) कैबिनेट के निचले भाग में सेट किया गया है और कैबिनेट के चकरा के साथ जुड़ा हुआ है।

▶ शेल के सुरक्षा स्तर को कम नहीं करने की स्थिति के तहत, स्विच कैबिनेट के नीचे और शीर्ष को प्राकृतिक वेंटिलेशन खिड़कियों के साथ प्रदान किया जाता है।

▶ कैबिनेट शेल का संरक्षण ग्रेड IP40 है।

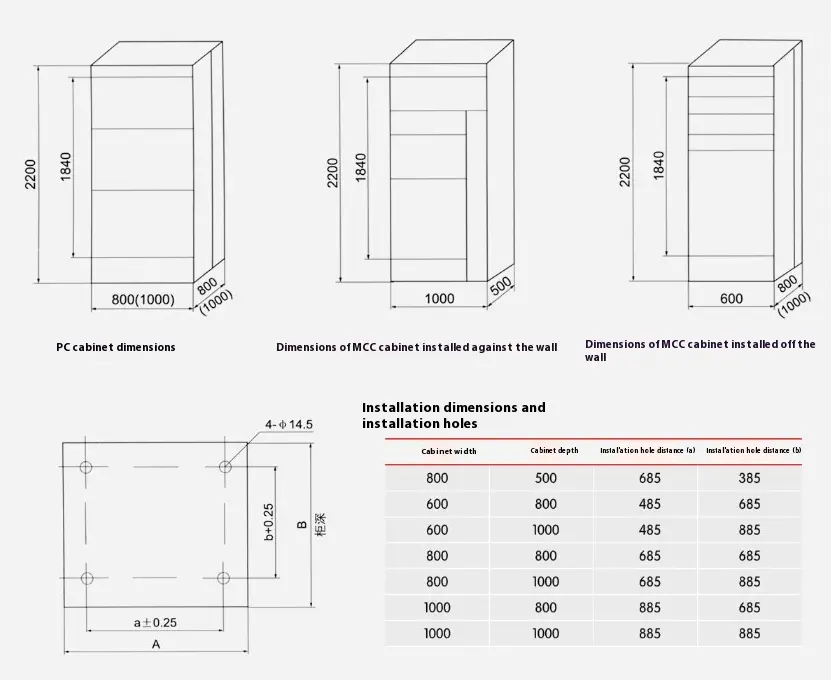

● LV स्विचगियर समग्र आयाम, स्थापना आयाम

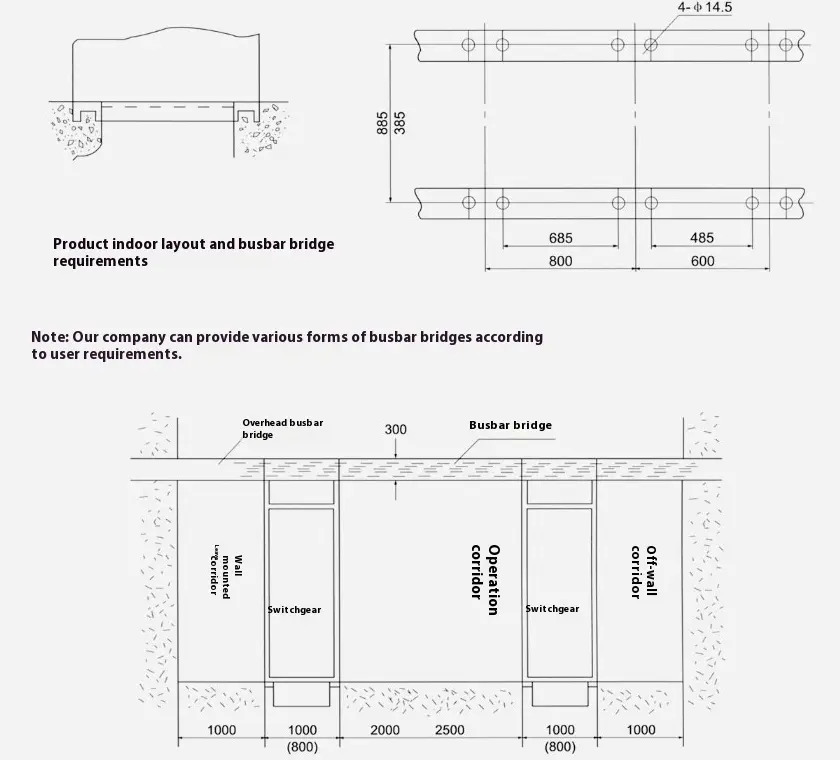

● GCK प्रकार LV स्विचगियर इंस्टॉलेशन फाउंडेशन का योजनाबद्ध आरेख
