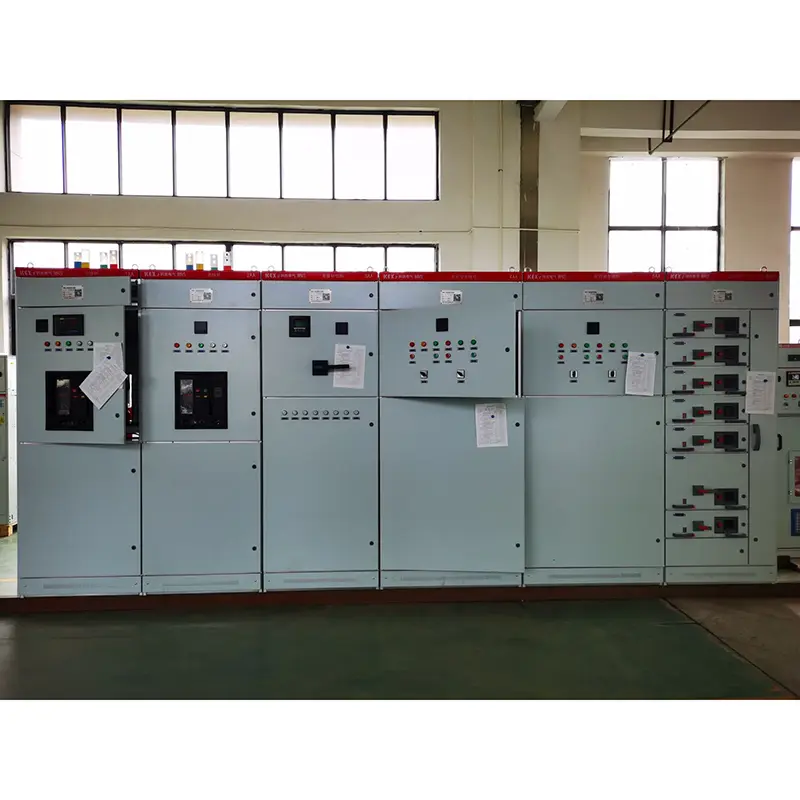

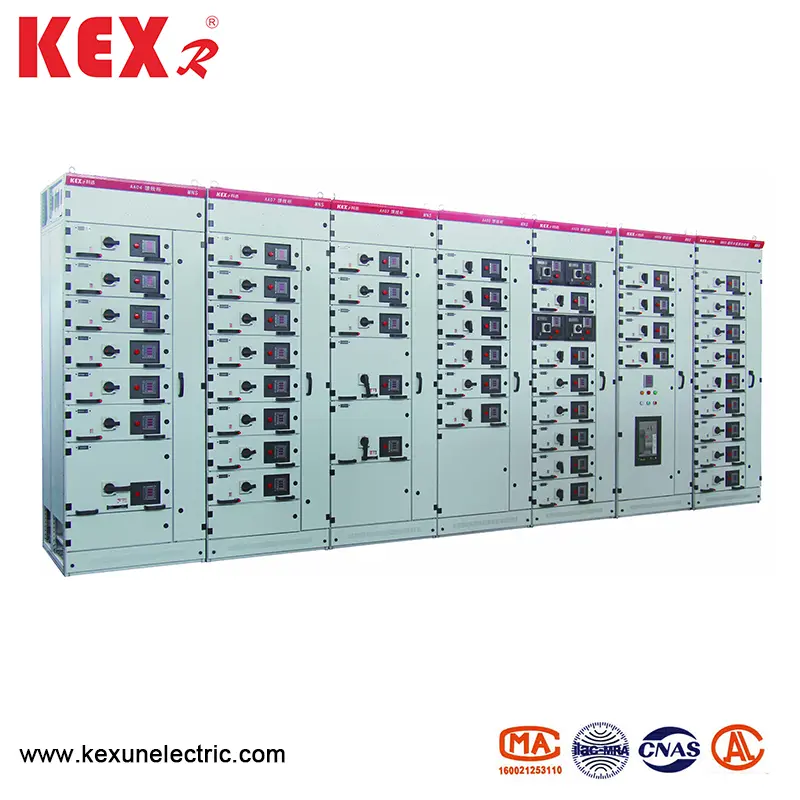

कम वोल्टेज बिजली वितरण कैबिनेट

● मानक

MNS टाइप कम वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट GB7251.1 लो-वोल्टेज स्विचगियर और JB/T9961 कम-वोल्टेज वापसी स्विचगियर के राष्ट्रीय पेशेवर मानकों के अनुरूप है, और IEC439-1.VDE0660 पार्ट V जैसे अंतर्राष्ट्रीय पेशेवर मानक।

● MNS टाइप कम वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट का उपयोग करके

▶ परिवेश का तापमान ： -5 ~ 40 ℃ ℃ 24h औसत 35 से कम।

▶ वायुमंडलीय स्थिति: हवा साफ है, और सापेक्ष आर्द्रता +40 ℃ के उच्चतम तापमान पर 50% से अधिक नहीं होनी चाहिए। कम तापमान पर, उच्च सापेक्ष आर्द्रता की अनुमति है, उदाहरण के लिए, 90% +20 ℃ पर, लेकिन तापमान में परिवर्तन को ध्यान में रखा जाना चाहिए, और संक्षेपण कभी -कभी हो सकता है।

▶ ऊंचाई: 1000 मीटर से कम, MNS प्रकार कम वोल्टेज पावर वितरण कैबिनेट निम्नलिखित तापमानों पर परिवहन और भंडारण के लिए उपयुक्त है: -25 ℃ से +55 ℃, और यह थोड़े समय में 24h के भीतर +70 ℃ तक पहुंच सकता है। इन चरम तापमानों के तहत, डिवाइस को अटूट रूप से क्षतिग्रस्त नहीं किया जाना चाहिए, और इसे सामान्य रूप से काम करना चाहिए।

▶ यदि उपरोक्त शर्तों को पूरा नहीं किया जा सकता है, तो इसे उपयोगकर्ता और केक्सुन के बीच परामर्श के माध्यम से तय किया जाएगा।

▶ जब इस उपकरण का उपयोग अपतटीय तेल ड्रिलिंग और उत्पादन प्लेटफार्मों और परमाणु ऊर्जा संयंत्रों में किया जाता है, तो एक तकनीकी समझौते पर अलग से हस्ताक्षर किए जाएंगे।

● MNS के बुनियादी तकनीकी पैरामीटर कम वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट टाइप करते हैं

◆ बिजली का प्रदर्शन

◆ आईपी डिग्री

IEC529 और DIN40050 मानकों का अनुपालन करें। IP30, .52.5 मिमी से बड़े ठोस पदार्थों की रक्षा करता है, IP40, 41.0 मिमी से बड़े ठोस पदार्थों की रक्षा करता है, और IP54 किसी भी दिशा में धूल और छींटे से बचाता है (कृपया IP54 सुरक्षा स्तर का आदेश देते समय निर्माता से परामर्श करें)।

◆ कैबिनेट संरचना

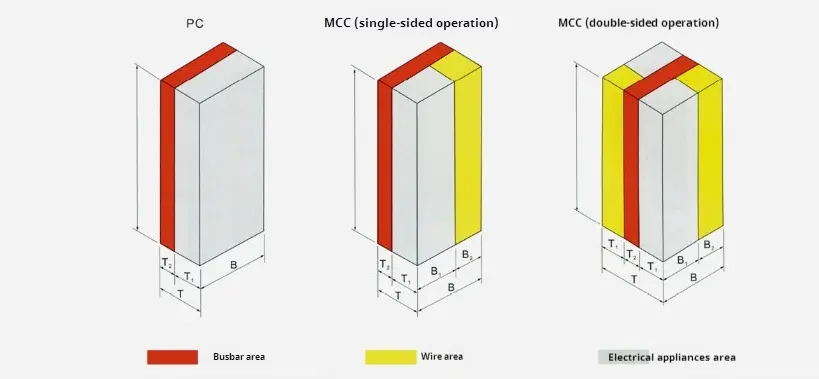

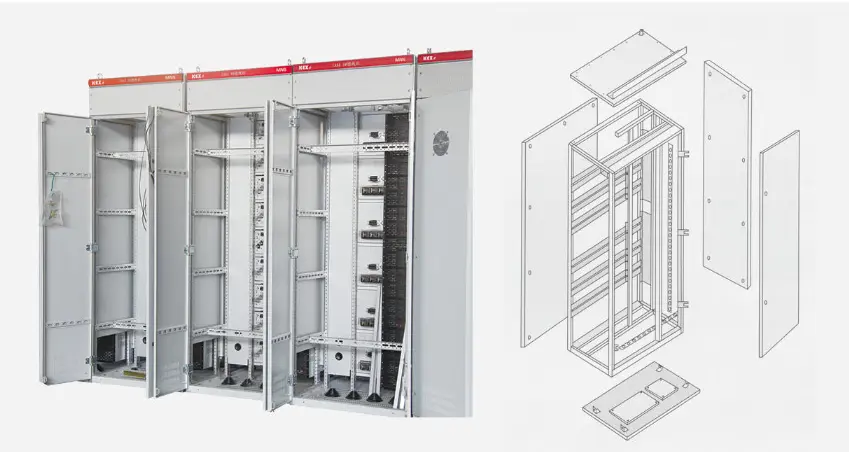

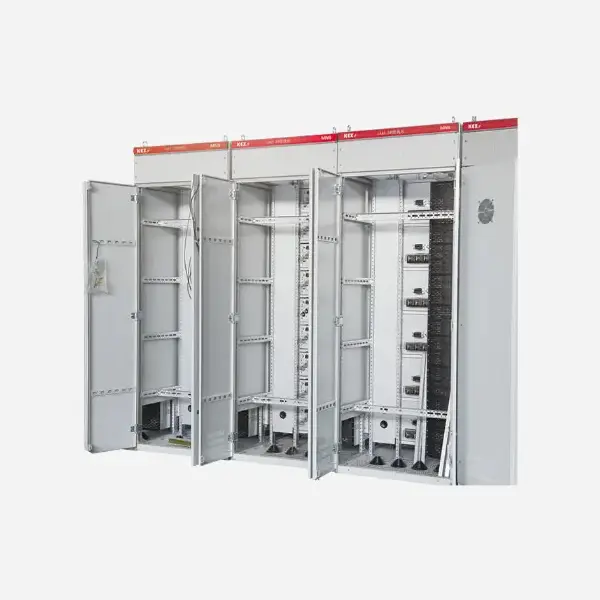

कम वोल्टेज बिजली वितरण कैबिनेट की मूल संरचना सी-आकार के प्रोफाइल से बना है। सेक्शन C को मॉड्यूल माउंटिंग होल के रूप में E = 25 मिमी के साथ स्टील प्लेट को झुकने के द्वारा बनाया जाता है। सभी अलमारियाँ और आंतरिक विभाजन जस्ती और शुद्ध होते हैं। दरवाजे के पैनल के चारों ओर, साइड पैनल उच्च-वोल्टेज इलेक्ट्रोस्टैटिक छिड़काव से बने होते हैं। कैबिनेट की मूल संरचना के लिए नीचे दिए गए आंकड़े को देखें।

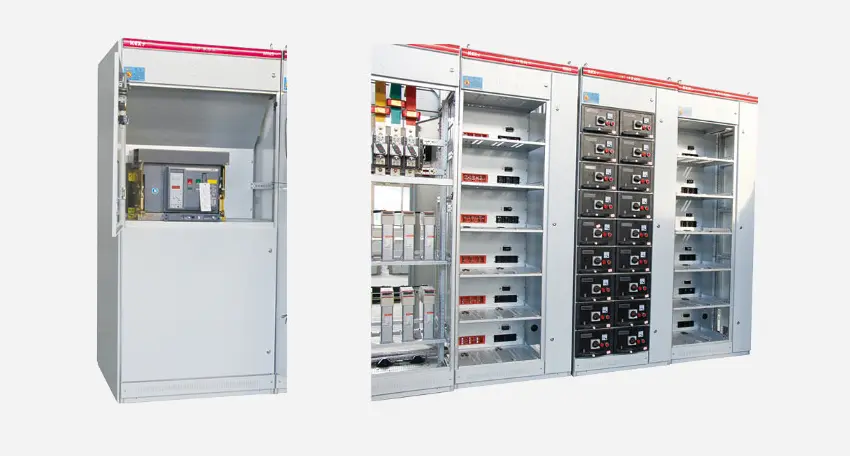

◆ स्विच कैबिनेट प्रकार

1। बिजली वितरण केंद्रों के बीच की दूरी (PC1: EMAX, MT, 3WN, AH, ME सीरीज़ सर्किट ब्रेकर्स का उपयोग किया जा सकता है।

2। मोटर कंट्रोल सेंटर कैबिनेट (MCC): यह बड़े और छोटे दराज द्वारा इकट्ठा किया जाता है, और प्रत्येक लूप का मुख्य स्विच फ्यूज के साथ उच्च-ब्रेकिंग प्लास्टिक केस सर्किट ब्रेकर या रोटरी लोड स्विच को अपनाता है। स्वचालित बिजली कारक मुआवजा कैबिनेट (मैनुअल, स्वचालित और दूरस्थ बिजली कारक मुआवजा उपकरणों के साथ)

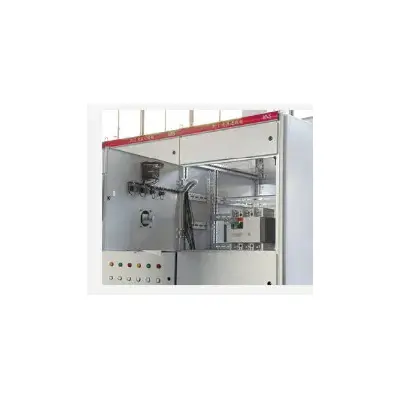

◆ एक बिजली वितरण केंद्र (पीसी) कैबिनेट

◆ B मोटर कंट्रोल सेंटर (MCC) कैबिनेट

◆ सी-आकार के प्रोफाइल से बना कैबिनेट फ्रेम संरचना

◆ MNS के योजनाबद्ध आरेख कम वोल्टेज पावर वितरण कैबिनेट टाइप करें

● कैबिनेट का विभाजन डिजाइन

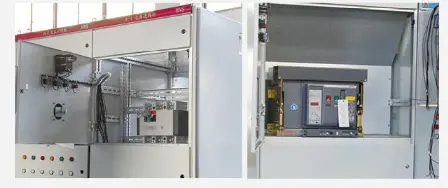

◆ बिजली वितरण केंद्र (पीसी)

(1) पीसी कैबिनेट को तीन डिब्बों में विभाजित किया गया है; क्षैतिज बस डिब्बे: कैबिनेट के पीछे; कार्यात्मक इकाई डिब्बे: कैबिनेट के सामने के ऊपरी हिस्से पर या कैबिनेट के सामने बाईं ओर;

(2) विभाजन के उपाय: क्षैतिज बस डिब्बे और कार्यात्मक इकाई डिब्बे को स्टील प्लेटों द्वारा अलग किया जाता है। नियंत्रण लूप डिब्बे को एक लौ-रिटार्डेंट पॉलीफेनिलीन ईथर प्लास्टिक कवर द्वारा कार्यात्मक इकाई डिब्बे से अलग किया जाता है।

(3) कैबिनेट में स्थापित फ्रेम सर्किट ब्रेकर को बंद राज्य में कैबिनेट के बाहर मैन्युअल रूप से संचालित किया जा सकता है। सर्किट ब्रेकर के उद्घाटन और समापन की स्थिति का निरीक्षण करें और जज करें कि क्या सर्किट ब्रेकर परीक्षण की स्थिति में है या ऑपरेटिंग तंत्र और दरवाजे के बीच स्थिति संबंध के अनुसार काम करने की स्थिति में है।

(4) एक पृथक्करण संरचना मुख्य सर्किट और सहायक सर्किट के बीच डिज़ाइन की गई है। मीटर, सिग्नल लाइट्स और बटन से युक्त सहायक विद्युत इकाइयां सभी प्लास्टिक बोर्ड पर स्थापित हैं, और फ्लेम-रिटार्डेंट पॉलीयूरेथेन फोम प्लास्टिक से बना कवर बोर्ड के पीछे मुख्य सर्किट से अलग हो जाता है।

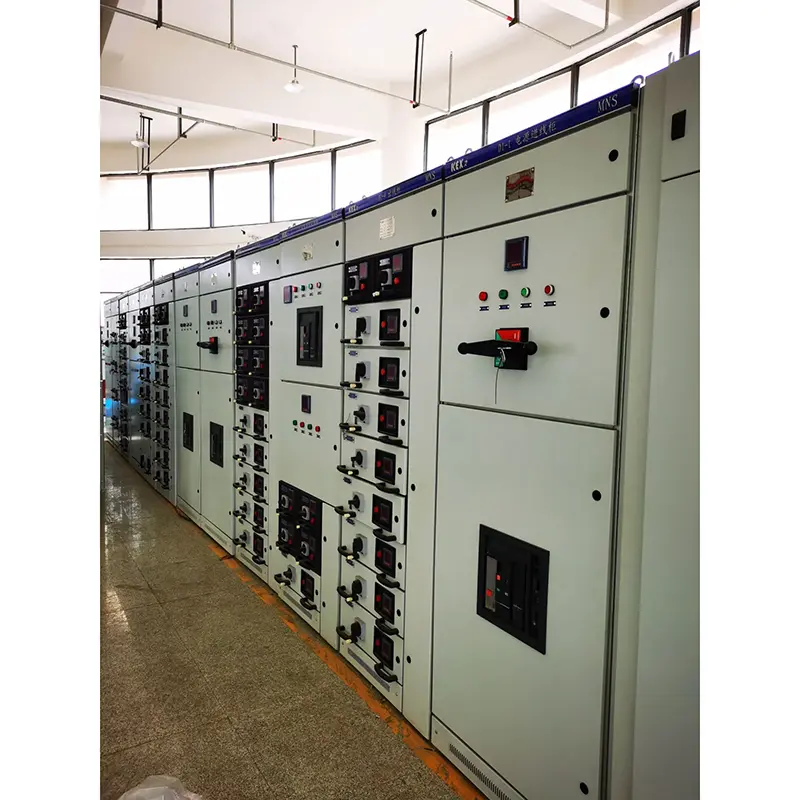

◆ पुल-आउट मोटर नियंत्रण केंद्र और छोटे वर्तमान बिजली वितरण केंद्र (MCC)

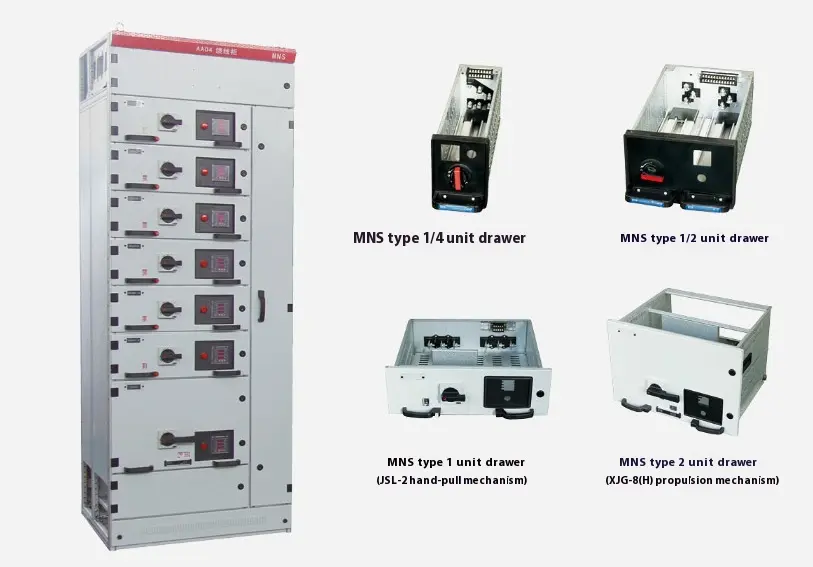

दराज-प्रकार MCC कैबिनेट को तीन डिब्बों में विभाजित किया गया है, अर्थात्, कैबिनेट के पीछे क्षैतिज बस डिब्बे, कैबिनेट के सामने बाईं ओर कार्यात्मक इकाई डिब्बे और कैबिनेट के सामने दाईं ओर केबल डिब्बे। क्षैतिज बस डिब्बे और कार्यात्मक इकाई डिब्बे को फ्लेम-रिटार्डेंट फोमेड प्लास्टिक्स से बने कार्यात्मक बोर्डों द्वारा अलग किया जाता है, और केबल डिब्बे को क्षैतिज बस डिब्बे और स्टील प्लेटों द्वारा कार्यात्मक इकाई डिब्बे से अलग किया जाता है। MCCI मोटर कंट्रोल सेंटर) दराज को निम्नलिखित पांच प्रकारों में विभाजित किया गया है: 8e/4: ऊंचाई 200 × चौड़ाई 150 × गहराई 400 मिमी। 8e/2: ऊंचाई 200 × चौड़ाई 300x गहराई 400 मिमी। 8e: ऊंचाई 200 × चौड़ाई 600 × गहराई 400 मिमी। 16E: ऊंचाई 400 × चौड़ाई 600 × गहराई 400 मिमी। 24E: ऊंचाई 600 × चौड़ाई 600 × गहराई 400 मिमी।

◆ रियर आउटलेट स्विच कैबिनेट संरचना

स्विच कैबिनेट की व्यवस्था की चौड़ाई को कम करने के लिए, स्विच कैबिनेट की मुख्य बस को क्षैतिज रूप से स्विच कैबिनेट के शीर्ष पर स्थापित किया गया है, और कैबिनेट का पीछे का आधा हिस्सा एक केबल रूम है, जहां इनकमिंग और आउटगोइंग केबल जुड़े हुए हैं। स्विच कैबिनेट के सामने डिवाइस रूम है, जहां स्विचगियर की कार्यात्मक इकाइयां स्थापित हैं। इस प्रणाली में, स्विच कैबिनेट के किनारे पर केबल रूम को रियर कैबिनेट में ले जाया जाता है, जो सबस्टेशन के अंतरिक्ष लेआउट की आवश्यकताओं को पूरा करने के लिए स्विच कैबिनेट की व्यवस्था की चौड़ाई को बहुत कम कर देता है।

फीडर कैबिनेट 600 मिमी चौड़ा और 1000/1200 मिमी गहरा है, शीर्ष पर एक स्वतंत्र मुख्य बस रूम के साथ, जो डिवाइस रूम से अलग है। फ्रंट डिवाइस चैंबर की प्रभावी स्थापना ऊंचाई 72E (E = 25 मिमी) है, जिसे मल्टीफंक्शनल बोर्ड द्वारा रियर केबल चैंबर से अलग किया जाता है, जिससे कॉम्पैक्ट संरचना और लचीली इकाई कॉन्फ़िगरेशन के साथ स्विच कैबिनेट के इंस्टॉलेशन स्पेस का पूरा उपयोग होता है। पीठ पर केबल रूम में एक दरवाजा है, जो स्थापना और रखरखाव के लिए सुविधाजनक है। आने वाली कैबिनेट की चौड़ाई आने वाली इकाई के फ्रेम करंट के अनुसार निर्धारित की जाती है। अनुशंसित चौड़ाई 400/600/800/1000 मिमी है, और कैबिनेट की गहराई 1000 मिमी है।

● दराज प्रकार

(1) 8e/4: 8e ऊंचाई स्थान में 4 दराज इकाइयों को इकट्ठा करें।

(2) .8e/2: 8e ऊंचाई स्थान में 2 दराज इकाइयों को इकट्ठा करें।

(3) 8e: 8e ऊंचाई स्थान में एक दराज इकाई को इकट्ठा करें।

(४) १६ ई: १६ ई (४०० मिमी) की ऊंचाई पर एक दराज इकाई को इकट्ठा करना।

(५) २४ ई: २४ ई (६०० मिमी) की ऊंचाई पर एक दराज इकाई को इकट्ठा करना। पांच प्रकार की दराज इकाइयों को एक कैबिनेट में अकेले इकट्ठा किया जा सकता है, और मिश्रित विधानसभा के लिए भी उपयोग किया जा सकता है। दराज इकाइयों की अधिकतम संख्या के लिए नीचे दी गई तालिका देखें जिन्हें एकल विधानसभा के लिए एक कैबिनेट में समायोजित किया जा सकता है।

◆ दराज के विद्युत और यांत्रिक इंटरलॉकिंग

दराज इकाई में एक विश्वसनीय यांत्रिक इंटरलॉकिंग स्थिति होती है, जो ऑपरेटिंग हैंडल द्वारा नियंत्रित होती है और इसमें स्पष्ट और सटीक समापन, परीक्षण, ड्राइंग और अलगाव की स्थिति होती है। ऑपरेटिंग तंत्र के कार्य के लिए आंकड़ा देखें। सुरक्षा सावधानियों को मजबूत करने के लिए, ऑपरेटिंग हैंडल को तैनात होने के बाद पैडलॉक को जोड़ा जा सकता है, और तीन ताले तक जोड़े जा सकते हैं, जैसा कि बाएं आंकड़े में दिखाया गया है। दराज इकाई के स्थान पर होने के बाद, इसे चित्र 4 और चित्रा 5 में सूचीबद्ध ऑपरेशन फ़ंक्शन और स्थिति के अनुसार सख्त कार्य करना चाहिए, अन्यथा यह आसानी से संरचनात्मक भागों को नुकसान पहुंचाएगा, इसलिए कृपया इसका उपयोग करते समय ध्यान दें।

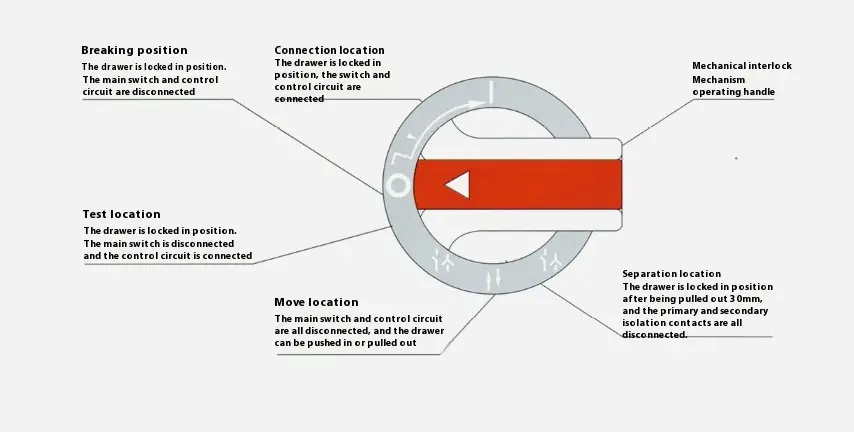

◆ 8e/4 और 8e/2 स्विच फ़ंक्शन का संचालन करते हैं

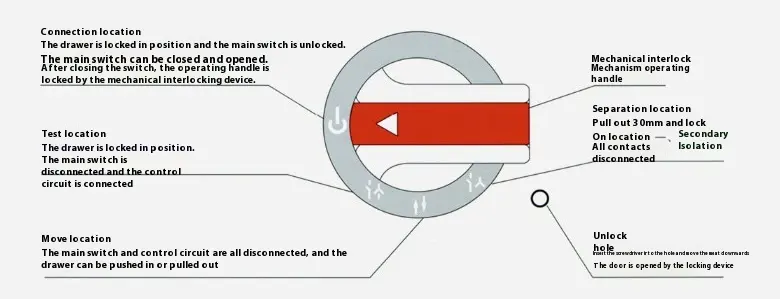

◆ 8EAND 16E, 24E स्विच फ़ंक्शन का संचालन करें

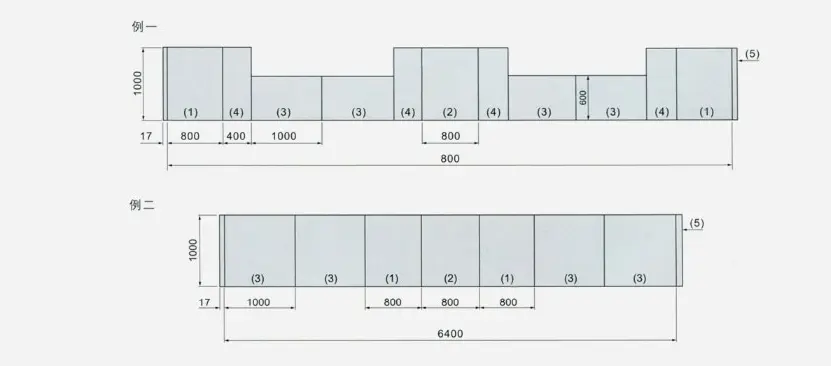

◆ संयोजन मोड के योजनाबद्ध आरेख

● स्थापना, उपयोग और रखरखाव

1। जब डिवाइस गंतव्य पर आता है, तो पहले जांचें कि पैकिंग बॉक्स पूरा हो गया है या नहीं। यदि डिवाइस को तुरंत स्थापित नहीं किया गया है, तो इसे सूखे और साफ जगह पर संग्रहीत किया जाना चाहिए।

2। डिवाइस को दीवार से दूर स्थापित करने की सिफारिश की जाती है, या इसे दीवार के खिलाफ स्थापित किया जा सकता है। इंस्टॉलेशन फाउंडेशन प्लेन सपाट होना चाहिए, और फाउंडेशन चैनल स्टील की क्षैतिज त्रुटि 1/1000 है, और कुल लंबाई विचलन 3 मिमी है।

3। यह सभी प्रवाहकीय भागों के बोल्ट फिक्सिंग के लिए ग्रेड 8.8 और तनाव वॉशर का उपयोग करने की सिफारिश की जाती है, और अनुशंसित कसने वाले टोक़ को नीचे दी गई तालिका में दिखाया गया है:

4। केबल हेड म्यान और एमसीसी स्कीम एक्सेसरीज़ द्वारा आपूर्ति की गई द्वितीयक सर्किट के लिए कॉपर कनेक्टर्स की एक निश्चित संख्या। (तांबे के जोड़ों के कोल्ड प्रेसिंग प्रोसेसिंग के अनुकूल होने के लिए, माध्यमिक केबलों के लिए मल्टी-कोर लचीले तारों की सिफारिश की जाती है)।

5। केबल को जोड़ने के बाद, छोटे जानवरों को कैबिनेट में रेंगने से रोकने और शॉर्ट सर्किट दुर्घटनाओं को रोकने के लिए डिवाइस के निचले हिस्से को बंद किया जाना चाहिए।

6। स्थापना या समायोजन के बाद, ऑपरेशन में डालने से पहले, निम्नलिखित निरीक्षण और परीक्षण की आवश्यकता होती है:

▶ जाँच करें कि क्या डिवाइस में स्थापित विद्युत उपकरण और नियंत्रण वायरिंग फैक्ट्री ड्रॉइंग की आवश्यकताओं को पूरा करते हैं।

▶ विभिन्न स्विचों का मैनुअल संचालन असामान्यता या जाम के बिना, लचीला होगा।

▶ जाँच करें कि क्या मैकेनिकल इंटरलॉकिंग मैकेनिज्म और इलेक्ट्रिक इंटरलॉकिंग डिवाइस की क्रियाएं सही और विश्वसनीय हैं, जो सिस्टम आवश्यकताओं को पूरा करना चाहिए।

▶ जाँच करें कि क्या मुख्य सर्किट और नियंत्रण सर्किट का इन्सुलेशन प्रतिरोध निर्दिष्ट आवश्यकताओं को पूरा करता है।

▶ जाँच करें कि क्या डिवाइस में स्थापित विद्युत उपकरण अच्छे संपर्क में हैं और विद्युत उपकरण की तकनीकी आवश्यकताओं को पूरा करता है।

▶ जाँच करें कि क्या डिवाइस के अंदर कोई विदेशी मामला है और क्या विभिन्न भागों के बढ़ते शिकंजा ढीले हैं।

◆ पुल-आउट MCC के लिए ऑपरेटिंग निर्देश:

(1) दराज के निचले हिस्से के बाद ही गाइड में प्रवेश करता है, इसे सही ढंग से कैबिनेट में धकेल दिया जा सकता है, अन्यथा दराज क्षतिग्रस्त हो जाएगा या बाहर नहीं निकाला जा सकता है।

(2) 8e/4 और 8e/2 दराज के पैनल पर प्रतीकों और कार्यों के लिए चित्र 4 देखें। फिगर में ब्रेकिंग पोजीशन "ओ" से काम करने की स्थिति "I" तक का तीर इंगित करता है कि ऑपरेटिंग हैंडल को पहले धक्का दिया जाना चाहिए और फिर "O" से "I" तक घुमाया जाना चाहिए। लौटते समय, इसे धकेलने की आवश्यकता नहीं होती है, बस संभाल को "i" को "O" में बदल दें, और जाने के बाद, हैंडल को जाने के बाद।

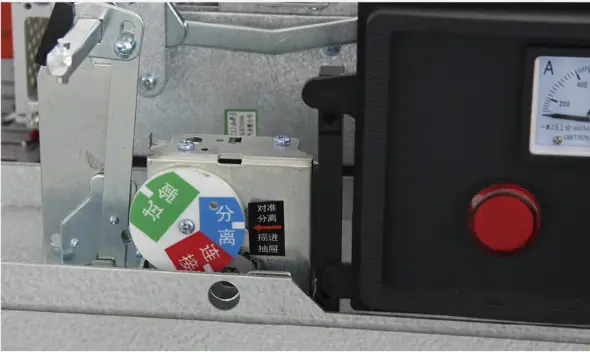

(3) 8E-24E दराज पैनल पर प्रतीकों और कार्यों के लिए चित्र 5 देखें। जब हैंडल काम करने की स्थिति में पहुंचता है, तो तंत्र मुख्य स्विच पर यांत्रिक लॉक को जारी करता है, और फिर मुख्य स्विच को बंद और खोला जा सकता है। हालाँकि, जब मुख्य स्विच बंद हो जाता है, तो इंटरलॉकिंग तंत्र के हैंडल को संचालित नहीं किया जा सकता है। निचले दाएं कोने में दरवाजे पर एक छोटा प्लास्टिक कवर है जो संकेत को पूरा करता है, जो दरवाजे का अनलॉकिंग तंत्र है। ऑपरेशन प्रक्रिया इस प्रकार है: जब दराज काम करने की स्थिति में होता है, यदि आप दरवाजा खोलना चाहते हैं, तो पहले छोटे कवर को बाहर निकालें, फिर पेचकश को छेद में डालें और दरवाजा खोलने के लिए कुंडी को नीचे की ओर ले जाएं। दरवाजा खोलने के बाद छोटे प्लास्टिक कवर को कवर करना सुनिश्चित करें, अन्यथा मूल सुरक्षा स्तर नष्ट हो जाएगा।

● उपकरणों का परिवहन और भंडारण

▶ डिवाइस को टिप करने और गंभीर कंपन का सामना करने की अनुमति नहीं है।

▶ परिवहन कोण प्लेट का उपयोग डिवाइस को अनपैकिंग के बाद उठाते समय किया जाना चाहिए, और दो स्टील तारों और रस्सियों के शामिल कोण को ≤1200 होना चाहिए। यदि एक फोर्कलिफ्ट ट्रक, रोलर या क्राउबर का उपयोग किया जाता है, तो इसे डिवाइस के अंडरफ्रेम पर सीधे बाहर ले जाने की अनुमति नहीं है।

The जब डिवाइस को जगह में स्थापित किया जाता है, यदि आप थोड़ी दूरी के लिए स्थिति को स्थानांतरित करना चाहते हैं, तो आप इसे चेसिस के चार कोनों पर पीड़ित कर सकते हैं।

▶ इलेक्ट्रिकल उत्पादों और भागों को डिवाइस में वसीयत में असंतुष्ट होने की अनुमति नहीं है।

▶ बारिश को गीले होने से रोका जाना चाहिए, और परिवेश का तापमान इस नमूने के प्रासंगिक प्रावधानों के अनुसार होना चाहिए।

● उत्पादों की पूर्णता

MNS टाइप लो वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट पैकिंग लिस्ट, प्रोडक्ट सर्टिफिकेट, प्रोडक्ट इंस्ट्रक्शन मैनुअल और आवश्यक ड्रॉइंग के साथ जुड़ा हुआ है, और सहायक सूची के अनुसार प्रदान किए गए डोर की और स्पेयर पार्ट्स संलग्न हैं।
