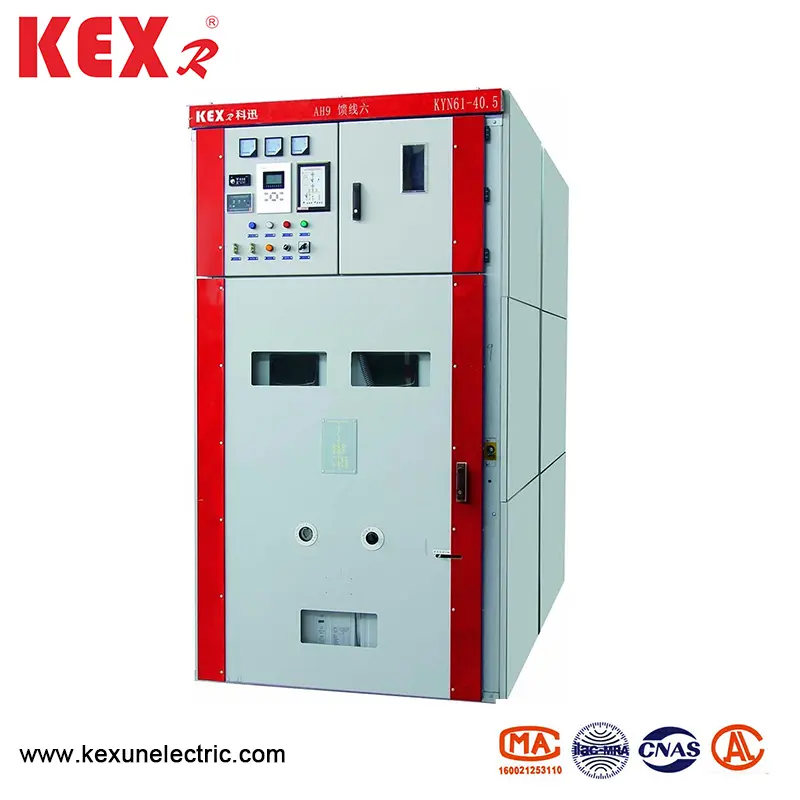

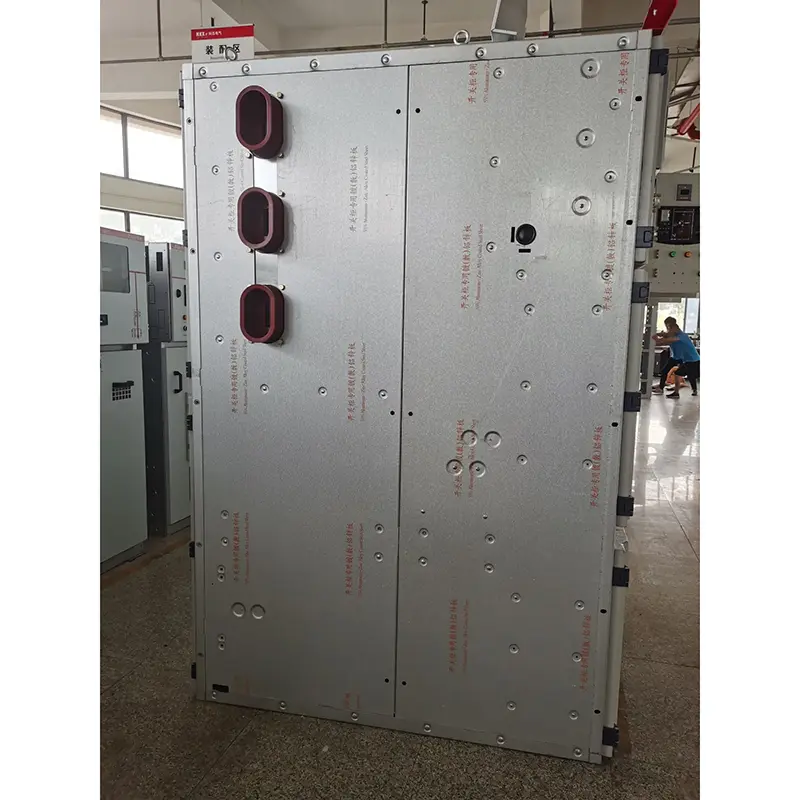

कवच-कवच शिफ्टिंग स्विचगियर

● टेक्टोनिक विशेषताएं

▶ स्विचगियर संरचना को इकट्ठा किया गया है, और सर्किट ब्रेकर हैंडकार्ट द्वारा फर्श पर चढ़ना है

▶ Kyn61-40.5 टाइप आर्मर-क्लैड शिफ्टिंग स्विचगियर एक ब्रांड-न्यू कम्पोजिट इंसुलेटेड वैक्यूम सर्किट ब्रेकर से लैस है, जिसमें अच्छी बातचीत और सरल प्रतिस्थापन की विशेषताएं हैं

The हैंडकार्ट फ्रेम एक लीड स्क्रू और नट प्रोपल्शन मैकेनिज्म से लैस है, जो आसानी से हैंडकार्ट को स्थानांतरित कर सकता है और मिस्पल्शन संरचना को नुकसान पहुंचाने से गलत तरीके से रोक सकता है

▶ सभी ऑपरेशन कैबिनेट के दरवाजे के साथ किए जा सकते हैं

▶ मुख्य स्विच, हैंडकार्ट और स्विच कैबिनेट दरवाजे के बीच इंटरलॉकिंग "पांच-रोकथाम" फ़ंक्शन को पूरा करने के लिए अनिवार्य यांत्रिक लॉकिंग मोड को अपनाता है

▶ केबल रूम में कई केबलों को जोड़ने के लिए पर्याप्त जगह है

▶ ग्राउंडिंग और शॉर्ट सर्किट के लिए क्विक ग्राउंडिंग स्विच का उपयोग किया जाता है

▶ शेल का संरक्षण स्तर IP3x है, और सुरक्षा स्तर IP2x ； है जब हैंडकार्ट दरवाजा खुला है

▶ कवच-क्लैड शिफ्टिंग स्विचगियर GB3906-1991.DL404-1997 के अनुरूप है और संदर्भ के लिए अंतर्राष्ट्रीय IEC-298 मानक को अपनाता है।

● पर्यावरण की स्थिति

▶ परिवेश के तापमान की ऊपरी सीमा +40 ℃ है, और 24 घंटे के भीतर मापा गया औसत मूल्य 35 ℃ से अधिक नहीं है, और निचली सीमा IS-15 ℃ ℃ है।

▶ ऊंचाई: समुद्र तल से 1000 मीटर से अधिक नहीं

▶ सापेक्ष आर्द्रता: दैनिक औसत मूल्य 95%से अधिक नहीं होगा, और मासिक औसत मूल्य 90%से अधिक नहीं होगा

▶ भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं

▶ जल वाष्प दबाव: दैनिक औसत मूल्य 2.2kpa से अधिक नहीं होगा, और मासिक औसत मूल्य 90%से अधिक नहीं होगा।

● तकनीकी पैरामीटर टेबल

◆ वैक्यूम स्विचगियर

◆ वैक्यूम सर्किट ब्रेकर

◆ वसंत संचालित मशीनरी

● वायरिंग योजनाएं

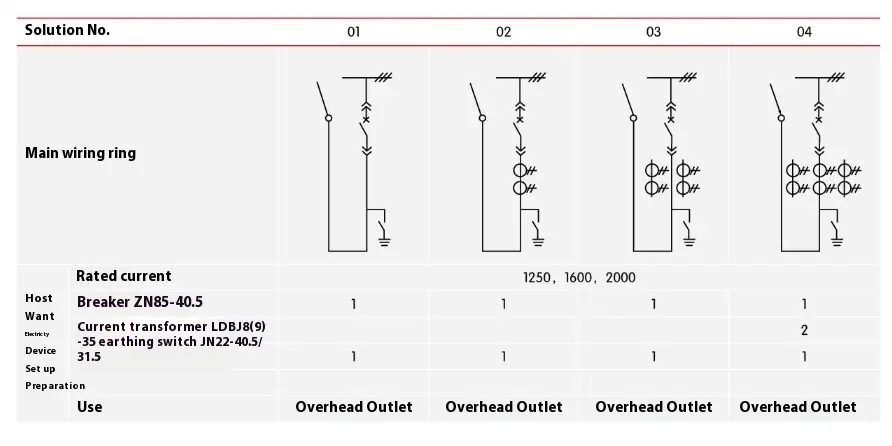

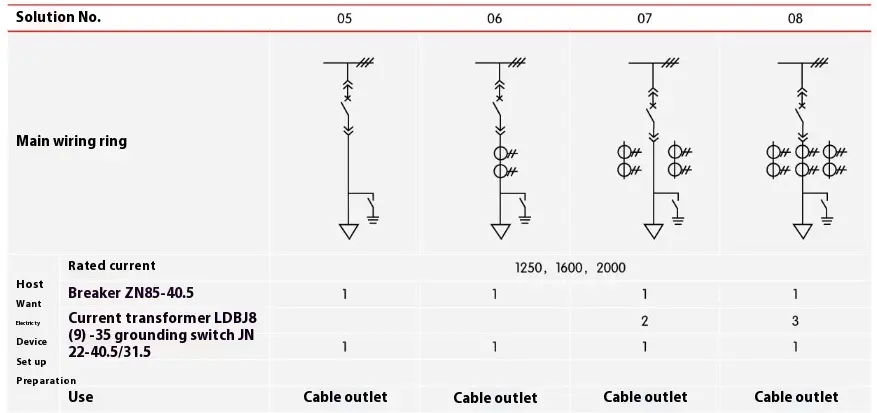

कवच-क्लैड शिफ्टिंग स्विचगियर के लिए आमतौर पर आमतौर पर उपयोग की जाने वाली विशिष्ट प्राथमिक वायरिंग योजनाएं होती हैं, जो उपयोगकर्ताओं की केबल इनकमिंग और आउटगोइंग लाइनों, ओवरहेड इनकमिंग और आउटगोइंग लाइनों, संचार और माप, सुरक्षा, आदि की जरूरतों को पूरा कर सकती हैं, यदि मौजूदा योजनाओं से अलग अन्य योजनाएं हैं, तो कृपया निर्माता से परामर्श करें।

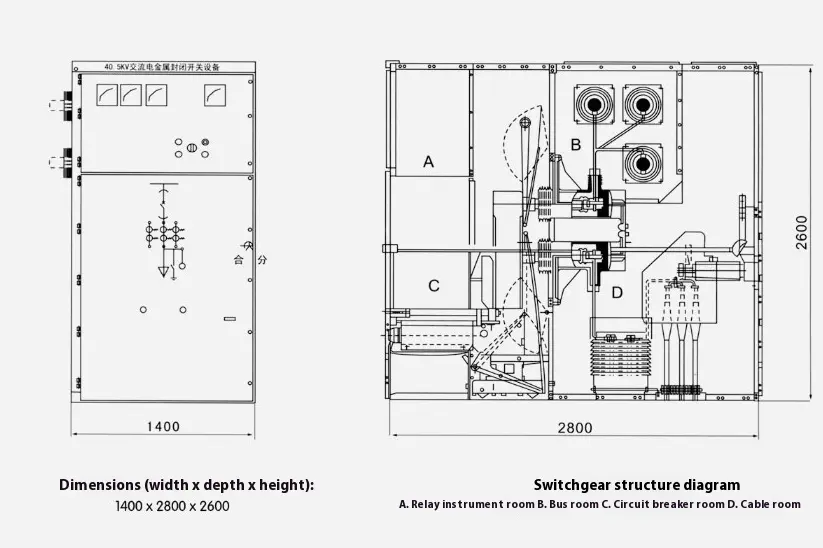

● कवच-क्लैड शिफ्टिंग स्विचगियर के संरचनात्मक आयाम

● स्विचगियर इंस्टॉलेशन

▶ Kyn61-40.5 की ऊंचाई टाइप आर्मर-क्लैड शिफ्टिंग स्विचगियर का इलेक्ट्रिकल रूम: omb 4500 मिमी

▶ कैबिनेट के पीछे से दीवार तक की दूरी: mm 1500 मिमी

▶ नींव फ्रेम की सपाटता: ≤ 1 मिमी/मी

▶ नींव का एम्बेडेड चैनल स्टील जमीन से 3 मिमी से अधिक नहीं होगा

▶ यह बोल्ट या वेल्डिंग द्वारा नींव पर तय किया जा सकता है

▶ स्विचगियर का वजन लगभग 1800 किलोग्राम है

▶ स्विचगियर ऑपरेटिंग कॉरिडोर चौड़ाई (सिंगल रो): (3000 मिमी और डबल पंक्ति (फेस टू फेस) mm4000 मिमी।

● उत्पाद स्थिरता

◆ प्राथमिक लाइन मुख्य योजना संख्या, एकल बस प्रणाली आरेख, व्यवस्था आरेख और लेआउट आरेख

◆ विद्युत योजनाबद्ध आरेख और माध्यमिक सर्किट के टर्मिनल व्यवस्था आरेख

◆ मॉडल विनिर्देश और कवच-क्लैड शिफ्टिंग स्विचगियर के विद्युत घटकों की मात्रा

◆ मुख्य बस और शाखा बस के विनिर्देशों और सामग्री

◆ स्पेयर पार्ट्स और स्पेयर पार्ट्स के नाम और मात्रा

◆ कारखाने के साथ विशेष आवश्यकताओं पर सहमति होगी

◆ उत्पाद प्रौद्योगिकी के निरंतर सुधार के कारण, सभी डेटा हमारे कारखाने के तकनीकी विभाग द्वारा नवीनतम पुष्टि के अधीन होंगे। यदि कोई बदलाव है, तो कोई नोटिस नहीं होगा।

● आदेश आदेश देना

◆ मुख्य वायरिंग योजना आरेख, उद्देश्य और एकल-तार प्रणाली आरेख; रेटेड वोल्टेज; वर्तमान मूल्यांकित; रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट; पावर डिस्ट्रीब्यूशन रूम की लेआउट प्लान और स्विचगियर की व्यवस्था और कॉन्फ़िगरेशन प्लान, आदि।

इनकमिंग और आउटगोइंग केबल्स के विनिर्देशों को इंगित करें

◆ स्विचगियर और अन्य लॉकिंग और स्वचालित उपकरणों के नियंत्रण, माप और सुरक्षा कार्यों के लिए आवश्यकताएं।

◆ स्विचगियर में मुख्य विद्युत घटकों की मॉडल, विनिर्देश और मात्रा। यदि स्विचगियर या आने वाले अलमारियाँ के बीच बस ब्रिज कनेक्शन की आवश्यकता होती है, तो विशिष्ट डेटा जैसे कि बस ब्रिज की वर्तमान वहन क्षमता, बस ब्रिज की अवधि और जमीन से ऊंचाई प्रदान की जाएगी।

◆ जब कवच-क्लैड शिफ्टिंग स्विचगियर का उपयोग विशेष वातावरण में किया जाता है, तो ऑर्डर करते समय इसे विस्तार से निर्दिष्ट किया जाना चाहिए।

◆ अन्य विशेष आवश्यकताएं।

● स्विचगियर इंस्टॉलेशन फाउंडेशन के योजनाबद्ध आरेख
