कवच-कवच शिफ्टिंग स्विच उपकरण

● सारांश

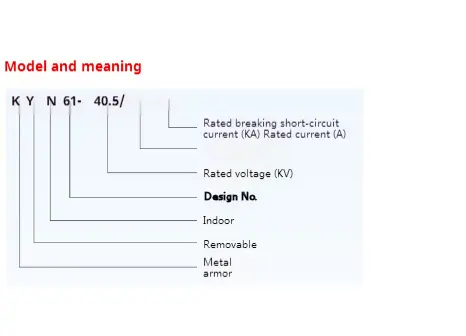

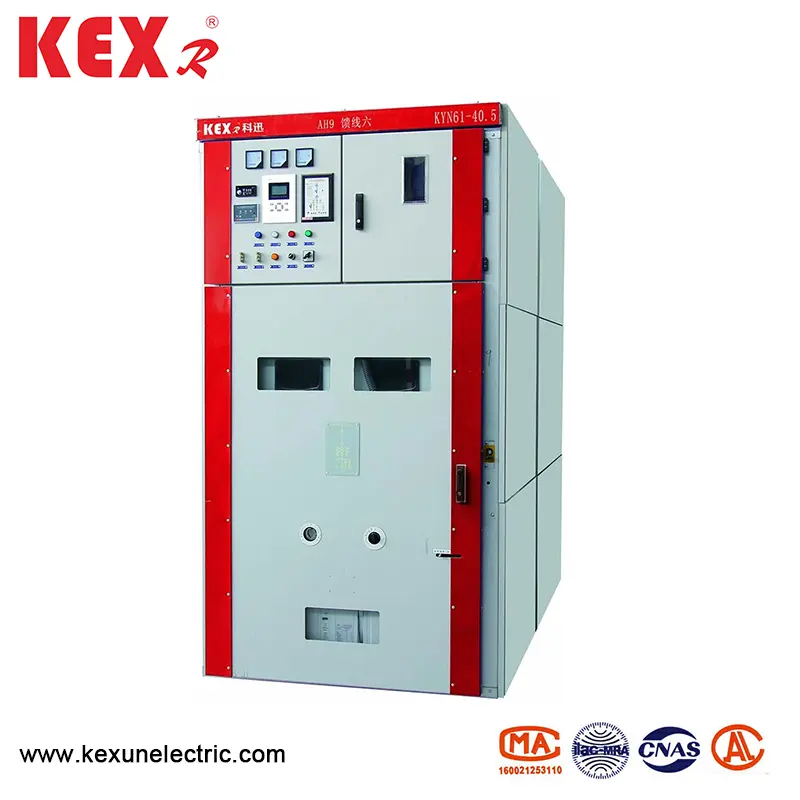

KYN61-40.5 कवच-क्लैड शिफ्टिंग स्विच उपकरण (इसके बाद उपकरण के रूप में संदर्भित किया गया है) एक पूर्ण इनडोर वितरण उपकरण है जिसमें तीन-चरण एसी 50 हर्ट्ज और 40.5kV का रेटेड वोल्टेज है। बिजली संयंत्र, सबस्टेशन और औद्योगिक और खनन उद्यमों के रूप में विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए, यह सर्किट को नियंत्रित, सुरक्षा और पता लगा सकता है, और इसका उपयोग लगातार संचालन वाले स्थानों में भी किया जा सकता है। यह स्विच उपकरण GB/T11022-1999, GB3906-2006 और DL404-1997 के अनुरूप है।

● KYN61-40.5 टाइप आर्मर-क्लैड शिफ्टिंग स्विच उपकरण के प्रत्येक घटक के लिए तकनीकी पैरामीटर

◆ वैक्यूम स्विचगियर

◆ वैक्यूम सर्किट ब्रेकर

◆ वसंत संचालित मशीनरी

● KYN61-40.5 टाइप आर्मर-क्लैड शिफ्टिंग स्विच उपकरण की संरचनात्मक विशेषताएं

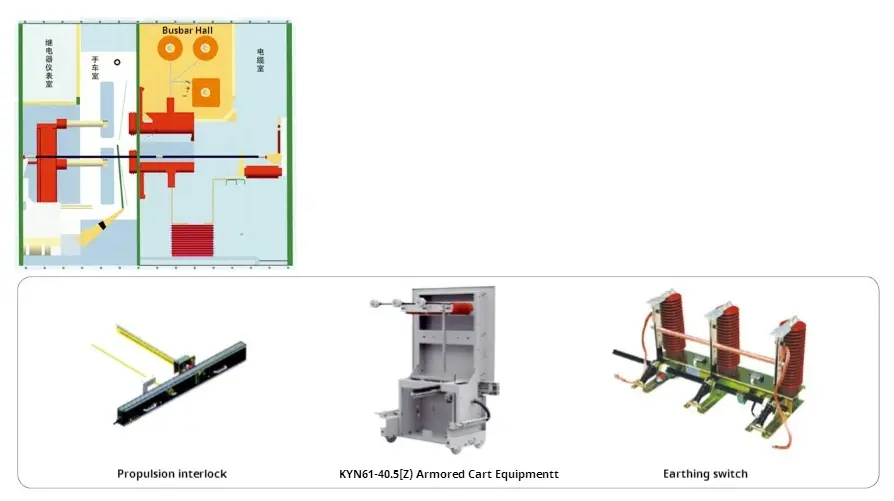

स्विच उपकरण GB3906-1991 और IEC298 में बख्तरबंद धातु संलग्न उपकरणों के मानक के अनुसार डिज़ाइन किया गया है। पूरे उपकरण में दो भाग होते हैं: उपकरण और ड्रॉबल पार्ट (हैंडकार्ट)। उपकरण संरचना को इकट्ठा किया जाता है और बोल्ट के साथ जोड़ा जाता है। स्विच उपकरण के इंटीरियर को मेटल विभाजन द्वारा सर्किट ब्रेकर रूम, मेन बस रूम, केबल रूम और रिले इंस्ट्रूमेंट रूम में विभाजित किया गया है। शेल का सुरक्षा स्तर IP3x तक पहुंचता है, और डिब्बों के बीच सुरक्षा स्तर IP2X है, और सभी धातु संरचनात्मक सदस्य मज़बूती से ग्राउंडेड हैं। मुख्य लूप सिस्टम के प्रत्येक डिब्बे में स्वतंत्र निकास के लिए एक दबाव रिलीज चैनल है।

◆ शेल और विभाजन

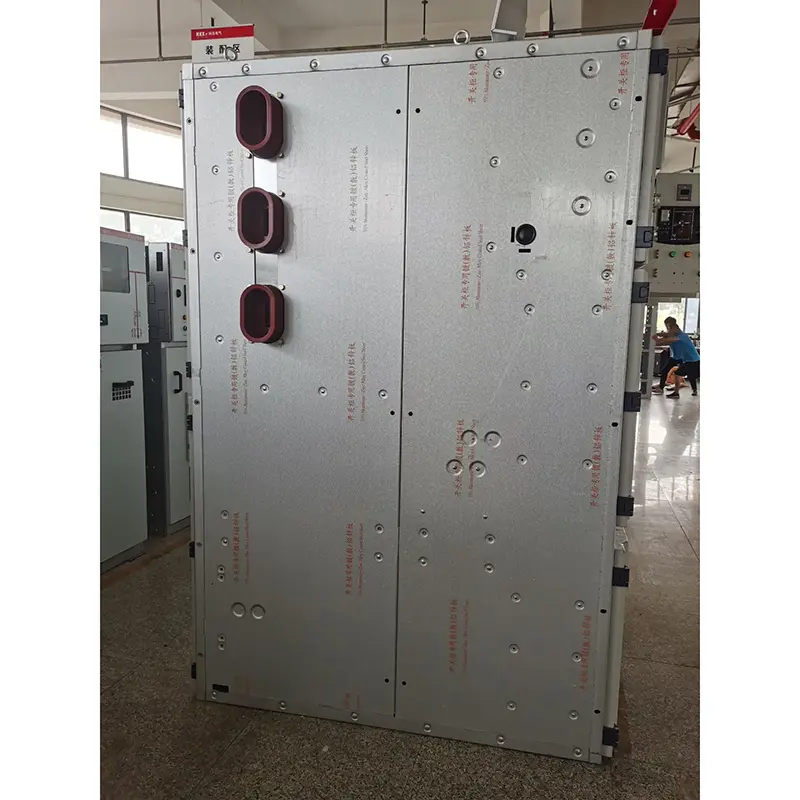

कवच-क्लैड शिफ्टिंग स्विच उपकरण के शेल और विभाजन को सीएनसी मशीन टूल्स द्वारा संसाधित और मुड़े हुए होने के बाद कोल्ड-रोल्ड स्टील प्लेट द्वारा बोल्ट किया जाता है। इसलिए, इकट्ठे उपकरण संरचनात्मक आयामों की एकरूपता सुनिश्चित कर सकते हैं। आर्मर-क्लैड शिफ्टिंग स्विच उपकरण को सर्किट ब्रेकर रूम, मेन बस रूम, केबल रूम और रिले इंस्ट्रूमेंट रूम में विभाजित किया गया है, और प्रत्येक भाग को ग्राउंडेड मेटल विभाजन द्वारा अलग किया जाता है।

◆ हैंडकार्ट

हैंडकार्ट को सर्किट ब्रेकर हैंडकार्ट, वोल्टेज ट्रांसफार्मर हैंडकार्ट, मीटरिंग हैंडकार्ट, आइसोलेशन हैंडकार्ट, आदि में विभाजित किया जा सकता है। सभी प्रकार के हैंडकार्ट में समान आकार और आकार होता है, और एक ही उद्देश्य के साथ हाथ से हाथ का हाथ संपर्क योग्य होता है। हैंडकार्ट में एक परीक्षण/अलगाव की स्थिति और उपकरणों में एक काम करने की स्थिति है, और प्रत्येक स्थिति एक इंटरलॉकिंग डिवाइस से सुसज्जित है ताकि यह सुनिश्चित हो सके कि हैंडकार्ट उपरोक्त दो पदों में होने पर लापरवाही से आगे नहीं बढ़ सकता है।

◆ सर्किट ब्रेकर डिब्बे

हैंडकार्ट को स्थानांतरित करने के लिए सर्किट ब्रेकर डिब्बे में एक विशिष्ट ट्रैक स्थापित किया गया है। जब सर्किट ब्रेकर परीक्षण की स्थिति और काम करने की स्थिति के बीच चलता है, तो अलगाव वाल्व स्वचालित रूप से खुलता या बंद हो जाता है, जो यह सुनिश्चित करता है कि कर्मचारी चार्ज किए गए शरीर को नहीं छूता है। हैंडकार्ट को उपकरण के दरवाजे के बंद के साथ संचालित किया जा सकता है, और उपकरण में हैंडकार्ट की स्थिति को अवलोकन विंडो के माध्यम से देखा जा सकता है, और साथ ही, हैंडकार्ट पर किसी भी कार्यात्मक संकेतों को देखा जा सकता है।

◆ बस डिब्बे

मुख्य बस एक कवच-क्लैड शिफ्टिंग स्विच उपकरण से दूसरे में ले जाती है और शाखा छोटी बसों और स्थिर संपर्क बक्से द्वारा तय की जाती है, और आस-पास के उपकरणों की साइड प्लेटों को पार करते समय बस आस्तीन द्वारा तय की जाती है। सभी बसें समग्र इन्सुलेशन को अपनाती हैं।

◆ केबल डिब्बे

केबल रूम में पीटी, ग्राउंडिंग स्विच, लाइटनिंग अरेस्टर और कई केबल स्थापित किए जा सकते हैं।

◆ रिले रूम

रिले के इनडोर बोर्ड और पैनल को माध्यमिक घटकों जैसे नियंत्रण और सुरक्षा घटकों, पैमाइश और प्रदर्शन उपकरणों और लाइव निगरानी संकेतकों से सुसज्जित किया जा सकता है।

◆ इंटरलॉकिंग डिवाइस

कवच-क्लैड शिफ्टिंग स्विच उपकरण में विश्वसनीय इंटरलॉकिंग डिवाइस है, जो प्रभावी रूप से ऑपरेटरों और उपकरणों की सुरक्षा सुनिश्चित करता है;

जब ग्राउंडिंग स्विच ऑफ पोजीशन में होता है, तो हैंडकार्ट केवल परीक्षण/अलगाव की स्थिति से काम करने की स्थिति में जा सकता है; और पीछे के दरवाजे को नहीं खोला जा सकता है, इस प्रकार विद्युतीकृत अंतराल में गलत प्रवेश को रोकता है। जब हैंडकार्ट को पूरी तरह से उपकरण से बाहर निकाला जाता है, या जब हैंडकार्ट उपकरण में परीक्षण/अलगाव की स्थिति में होता है और अर्थिंग स्विच इंटरलॉक किया जाता है और अनलॉक किया जाता है, तो अर्थिंग स्विच को बंद किया जा सकता है। जब हैंडकार्ट काम करने की स्थिति में होता है, तो ग्राउंडिंग स्विच को बंद नहीं किया जा सकता है। यह ग्राउंडिंग स्विच को गलती से स्विच करने से रोकता है, और हैंडकार्ट को काम करने की स्थिति में जाने से रोकता है जब ग्राउंडिंग स्विच बंद स्थिति में होता है। केवल जब सर्किट ब्रेकर हैंडकार्ट परीक्षण/अलगाव की स्थिति में होता है या काम करने की स्थिति में सर्किट ब्रेकर का संचालन किया जा सकता है; इसके अलावा, सर्किट ब्रेकर बंद होने के बाद, हैंडकार्ट स्थानांतरित नहीं हो सकता है, जो लाइव लोड को गलती से सर्किट ब्रेकर को धक्का देने और खींचने से रोकता है। उपकरणों के बीच विद्युत इंटरलॉकिंग स्थापित किया जा सकता है।

◆ अर्थिंग डिवाइस

केबल रूम में, 6 × 50 मिमी 2 ग्राउंडिंग बस बार है, जो आसन्न उपकरणों से गुजर सकता है और उपकरणों के साथ अच्छा संपर्क बना सकता है।

● मुख्य वायरिंग स्कीम

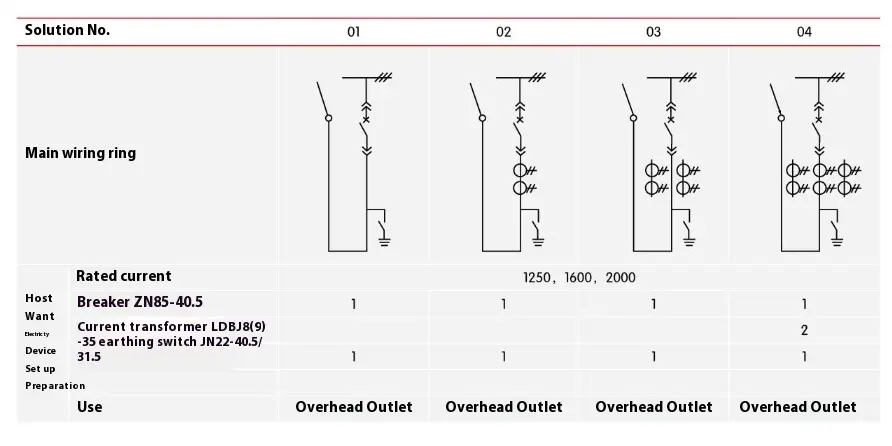

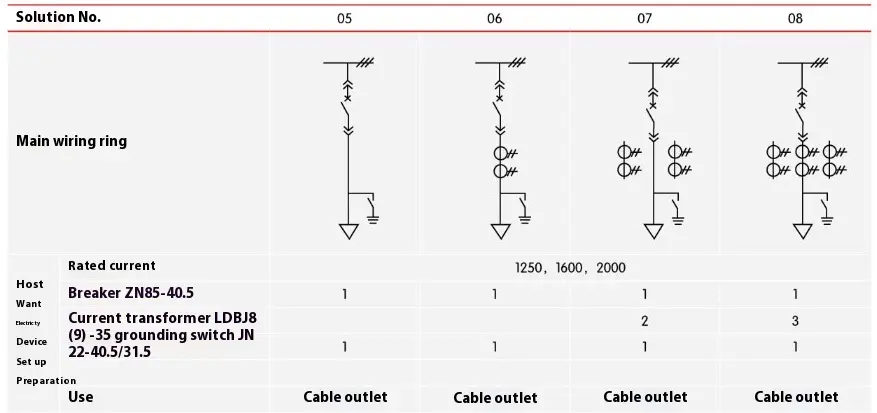

कवच-क्लैड शिफ्टिंग स्विच उपकरण के लिए आमतौर पर 27 उपयोग किए जाने वाले विशिष्ट प्राथमिक वायरिंग योजनाएं हैं, जो उपयोगकर्ताओं की केबल इनकमिंग और आउटगोइंग लाइनों, ओवरहेड इनकमिंग और आउटगोइंग लाइन्स, संचार और माप, सुरक्षा, आदि की जरूरतों को पूरा कर सकती हैं, यदि मौजूदा योजनाओं से अलग अन्य योजनाएं हैं, तो कृपया निर्माता से परामर्श करें।

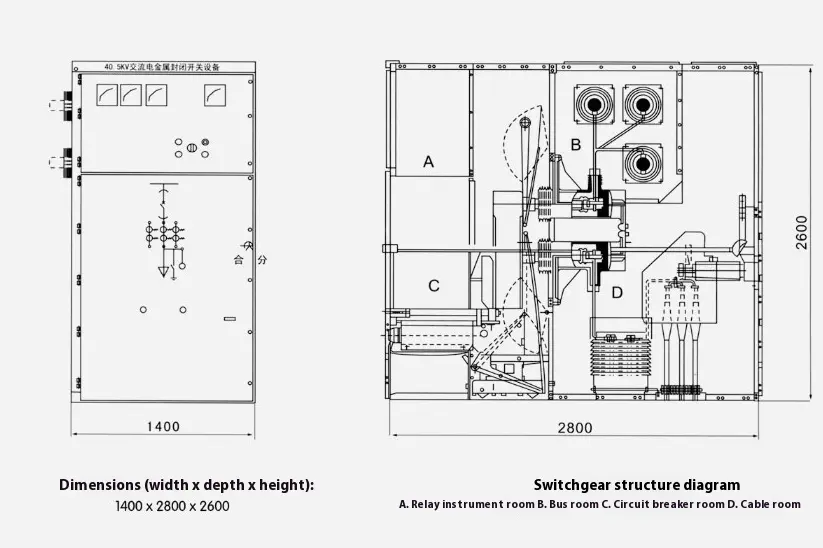

● कवच-क्लैड शिफ्टिंग स्विच उपकरण के संरचनात्मक आयाम और योजनाबद्ध आरेख
