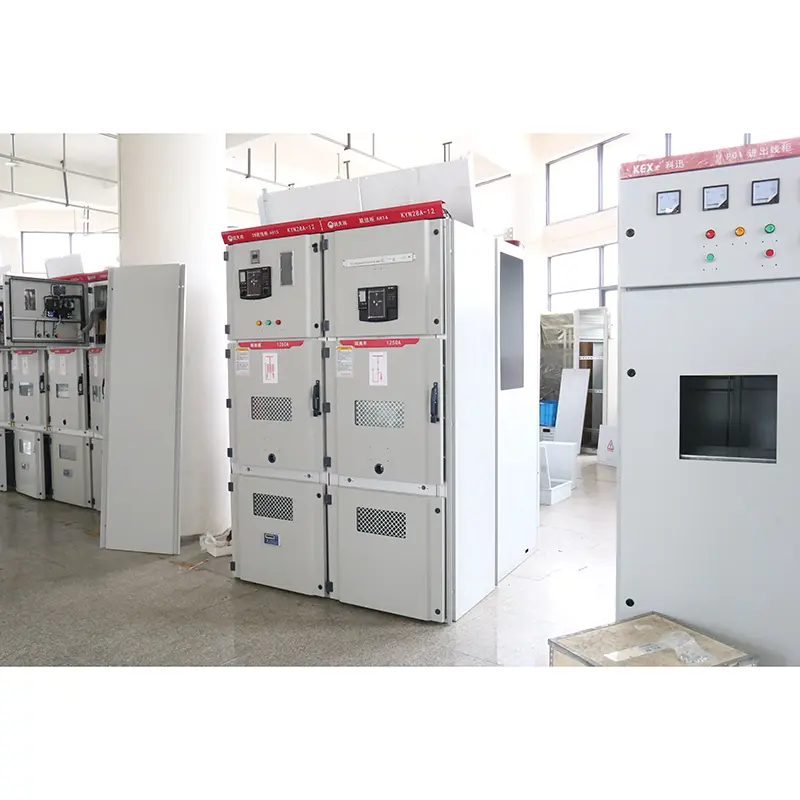

ओपन स्विच डिवाइस मेटल आर्मिंग से लैस है

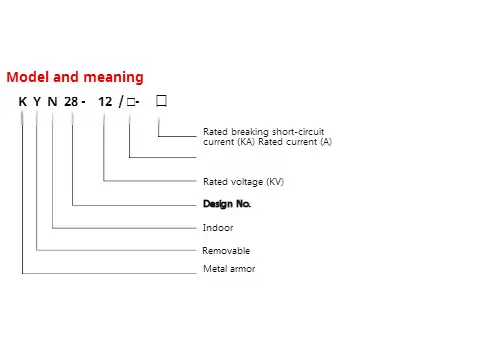

● मॉडल अर्थ

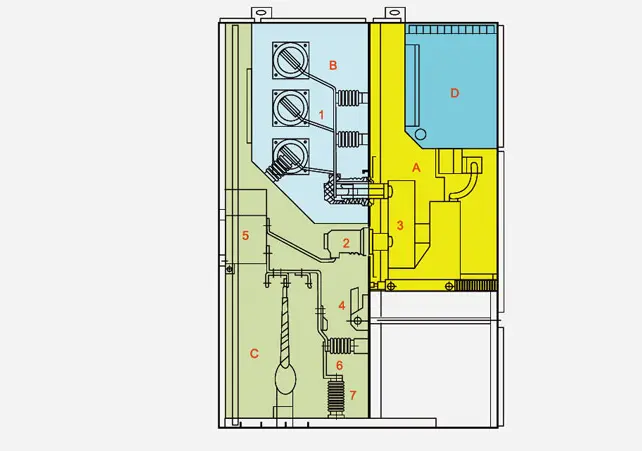

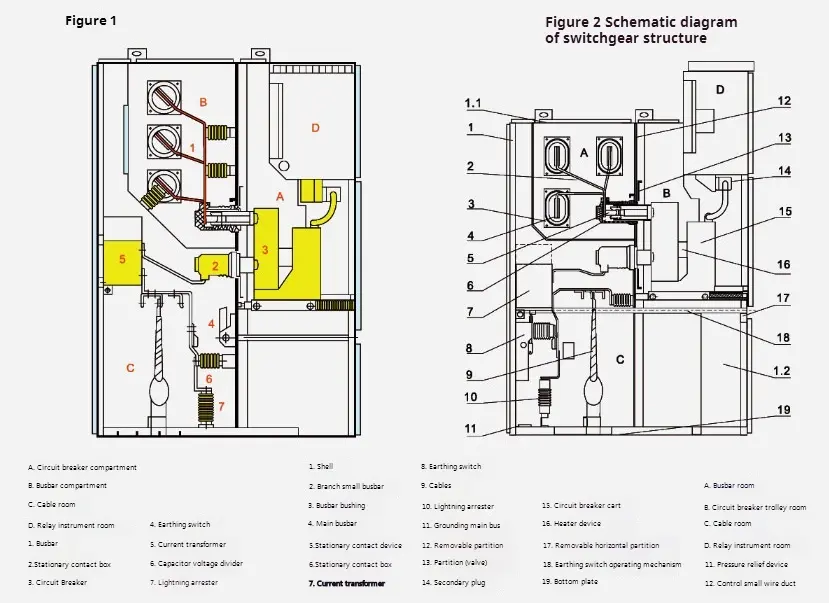

◆ धातु कवच संरचना से लैस ओपन स्विच डिवाइस का योजनाबद्ध आरेख

◆ मानक

KYN28-12 टाइप ओपन स्विच डिवाइस मेटल आर्मिंग से लैस निम्नलिखित मानकों को पूरा करें ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

मेटल आर्मिंग से लैस ओपन स्विच डिवाइस में दो भाग होते हैं: एक निश्चित कैबिनेट और एक ड्रॉबल पार्ट (शॉर्ट के लिए हैंडकार्ट)। मेटल आर्मिंग से लैस ओपन स्विच डिवाइस का शेल और प्रत्येक कार्यात्मक इकाई के विभाजन को एल्यूमीनियम-जस्ता लेपित स्टील प्लेटों द्वारा बोल्ट किया जाता है। इसके शेल का संरक्षण स्तर IP4X तक पहुंचता है, और प्रत्येक डिब्बे विभाजन बोर्ड और सर्किट ब्रेकर दरवाजे का संरक्षण स्तर P2X है जब इसे खोला जाता है। KYN28-12 टाइप ओपन स्विच डिवाइस से लैस मेटल आर्मिंग से लैस VS1, Zn 12V टाइप वैक्यूम सर्किट ब्रेकर हैंडकार्ट और VD4 टाइप वैक्यूम सर्किट ब्रेकर हैंडकार्ट, और ABB कंपनी द्वारा निर्मित VC प्रकार वैक्यूम कॉन्टैक्टर से सुसज्जित हो सकता है, जिसे समानता में डबल अलमारियाँ के रूप में स्थापित किया जा सकता है, जो बैक-टू-बैकल व्यवस्था में है। Divece को सामने की तरफ स्थापित और डीबग किया जा सकता है, इसलिए इसे दीवार के खिलाफ स्थापित किया जा सकता है। दीवार के खिलाफ स्थापित करने का सबसे बड़ा लाभ यह है कि यह फर्श की जगह को बचा सकता है। इसके अलावा, इसे दीवार के बिना स्थापित किया जा सकता है, अर्थात, यह एक दो तरफा रखरखाव प्रकार है। दोनों की आंतरिक संरचना लेआउट असंगत है, और इसका लाभ सुविधाजनक रखरखाव है।

◆ शेल और विभाजन

मेटल आर्मिंग से लैस ओपन स्विच डिवाइस का शेल और विभाजन उच्च गुणवत्ता वाले आयातित एल्यूमीनियम-लेपित जस्ता स्टील प्लेटों से बना होता है, जो सीएनसी मशीन टूल्स द्वारा तुला होने के बाद बोल्ट किए जाते हैं, इसलिए इकट्ठे स्विच कैबिनेट आकार में एकरूपता बनाए रख सकते हैं। इसमें मजबूत संक्षारण प्रतिरोध और ऑक्सीकरण प्रतिरोध है, और एक ही स्टील प्लेट की तुलना में उच्च यांत्रिक शक्ति है। स्विच कैबिनेट को विभाजन द्वारा हैंडकार्ट रूम (सर्किट ब्रेकर डिब्बे), बस रूम, केबल रूम और रिले इंस्ट्रूमेंट रूम (कम वोल्टेज रूम) में विभाजित किया गया है। प्रत्येक इकाई का खोल स्वतंत्र रूप से ग्राउंडेड है।

◆ उत्पाद अवलोकन

मेटल आर्मिंग से लैस ओपन स्विच डिवाइस का शेल और विभाजन एल्यूमीनियम-जस्ता लेपित स्टील प्लेटों या स्टील प्लेटों से बना होता है, जिन्हें सीएनसी मशीन टूल्स द्वारा संसाधित और मुड़े होने के बाद बोल्ट किया जाता है, इसलिए इकट्ठे स्विच कैबिनेट आकार में एकरूपता बनाए रख सकते हैं। एल्यूमीनियम-जस्ता लेपित स्टील प्लेट में मजबूत एंटी-जंग और एंटी-ऑक्सीकरण प्रभाव होते हैं, और एक ही स्टील प्लेट की तुलना में उच्च यांत्रिक शक्ति होती है। स्विच कैबिनेट को विभाजन द्वारा हैंडकार्ट रूम, बस रूम, केबल रूम और रिले इंस्ट्रूमेंट रूम में विभाजित किया गया है, और प्रत्येक यूनिट के शेल में स्वतंत्र ग्राउंडिंग है। स्विच कैबिनेट के दरवाजे सभी इलेक्ट्रोस्टैटिक प्लास्टिक के साथ छिड़के जाते हैं ताकि उनकी सतहों को प्रभाव प्रतिरोध, संक्षारण प्रतिरोध और सुंदर उपस्थिति के फायदे हो (रंग उपयोगकर्ताओं द्वारा अनुकूलित किया जा सकता है)।

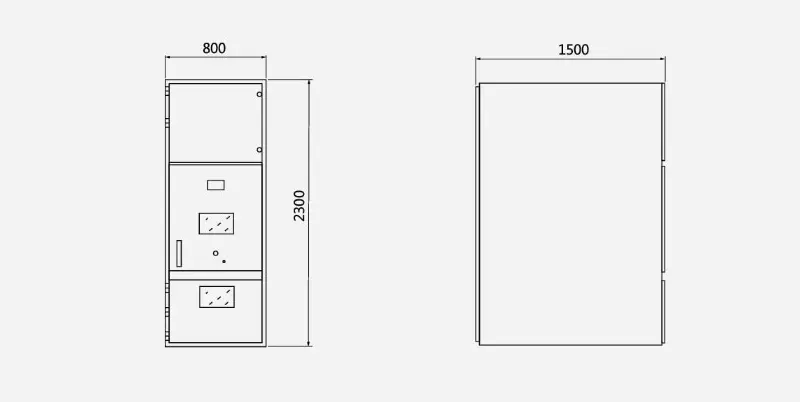

◆ रूपरेखा आयाम

मेटल आर्मिंग से लैस ओपन स्विच डिवाइस की रूपरेखा आयामों के रूप में belows ： के रूप में है

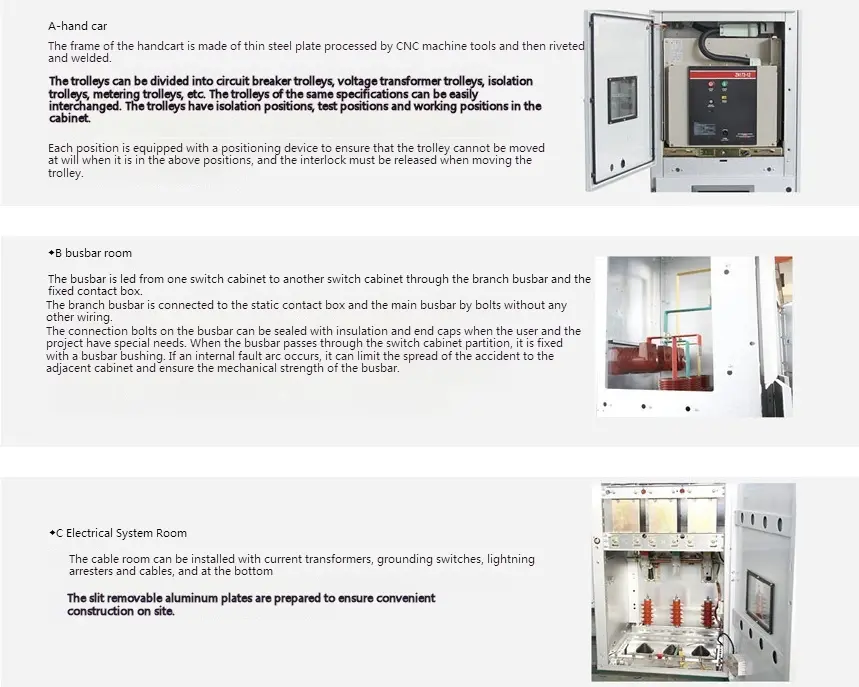

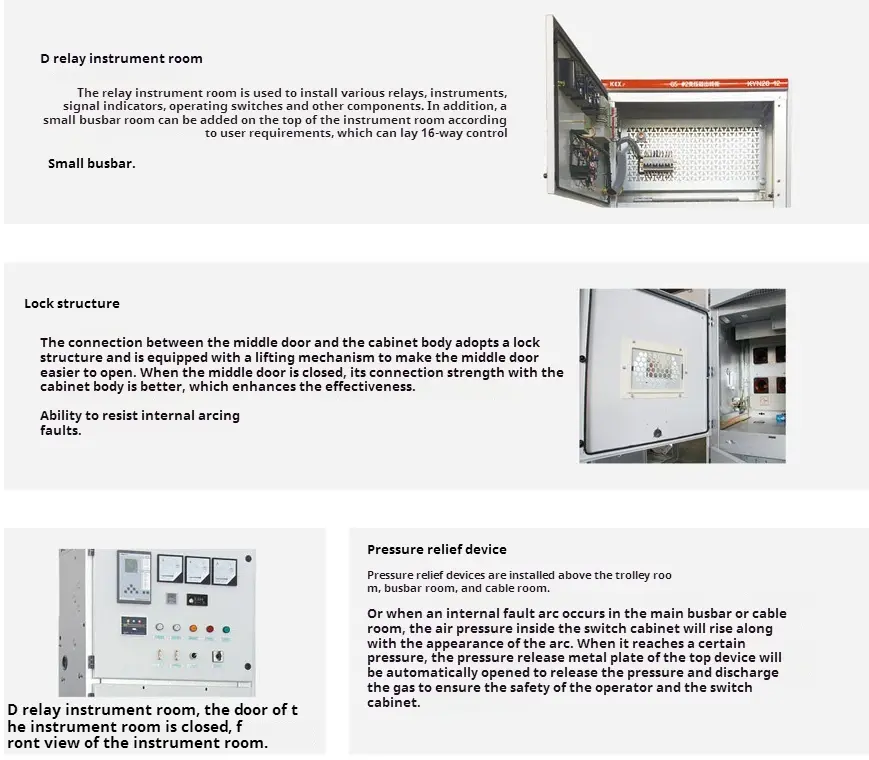

◆ प्रमुख घटक
