उच्च वोल्टेज पूर्ण सेट

● Kyn28-12 टाइप हाई वोल्टेज पूर्ण सेट का अनुप्रयोग

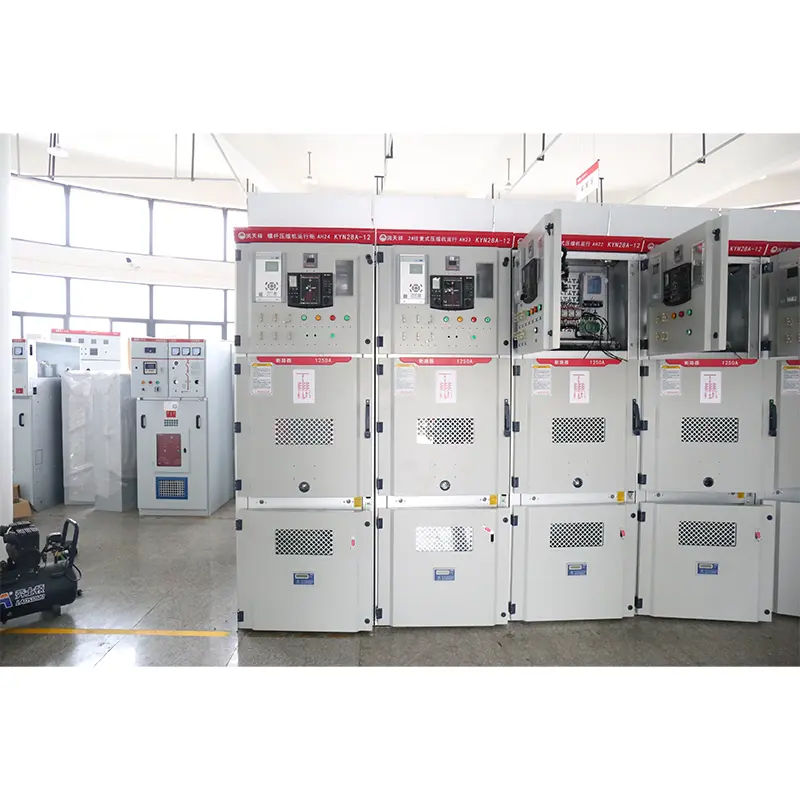

KYN28-12 (GZS1) उच्च वोल्टेज पूरा सेट एक तीन-चरण एसी 50 हर्ट्ज इनडोर पूर्ण वितरण उपकरण है, जिसका उपयोग 3-12kV नेटवर्क पावर और नियंत्रण, नियंत्रण, सुरक्षा और सर्किट की निगरानी करने के लिए किया जाता है। इस उत्पाद के रिले चैंबर के पैनल पर विभिन्न प्रकार के माइक्रो कंप्यूटर-आधारित व्यापक रिले सुरक्षा उपकरण स्थापित किए जा सकते हैं, और सिस्टम के बुद्धिमान नियंत्रण को महसूस किया जा सकता है। इसमें रिमोट कंट्रोल, टेलीमेट्री, रिमोट कम्युनिकेशन और रिमोट एडजस्टमेंट के कार्य हैं, और फ़ील्ड नेटवर्क को संचार इंटरफ़ेस के साथ कैन बस के माध्यम से नियंत्रित किया जा सकता है। इसमें सर्किट ब्रेकर की गलतफहमी को रोकने, लोड के साथ हैंडकार्ट को धक्का देने और खींचने, बिजली के साथ ग्राउंडिंग स्विच को बंद करने, ग्राउंडिंग स्थिति पर बिजली भेजने और गलती से लाइव अंतराल में प्रवेश करने से रोकने के कार्य भी हैं, जिसे "पांच रोकथाम" के रूप में संदर्भित किया जाता है। कैबिनेट को VSI (ZN63) और ZN12V वैक्यूम सर्किट ब्रेकरों से लैस किया जा सकता है, साथ ही साथ VD4 वैक्यूम सर्किट ब्रेकर्स और VC सीरीज़ वैक्यूम कॉन्टैक्टर्स का आयात किया जा सकता है।

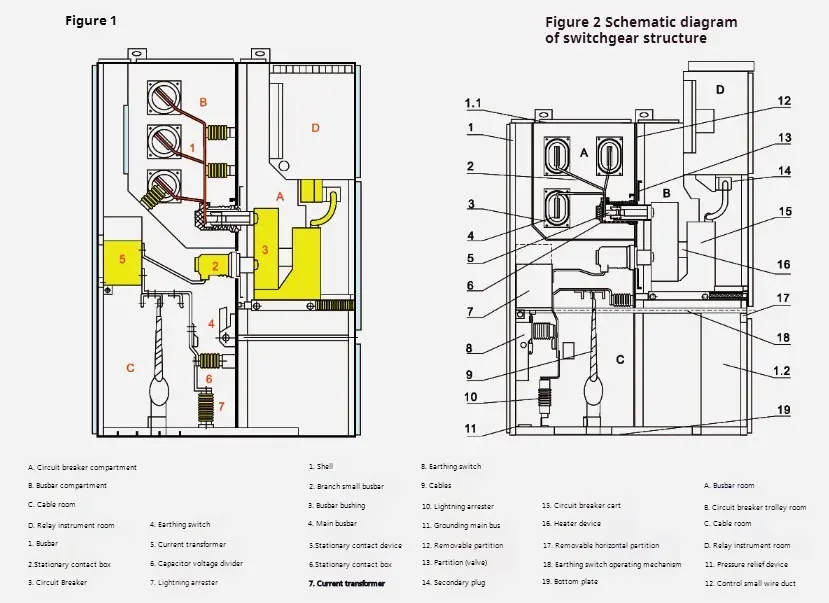

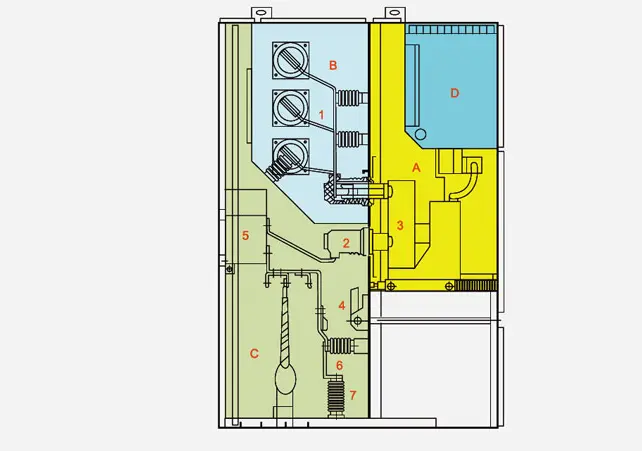

● Kyn28-12 टाइप हाई वोल्टेज पूर्ण सेट का संरचना चार्ट

● उच्च वोल्टेज पूरा सेट मानकों से नीचे मिलता है ：

1.ec-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● उच्च वोल्टेज पूर्ण सेट विवरण

उच्च वोल्टेज पूर्ण सेट का शेल और विभाजन एल्यूमीनियम-जस्ता लेपित स्टील प्लेटों या स्टील प्लेटों से बना होता है, जिन्हें सीएनसी मशीन टूल्स द्वारा संसाधित और मुड़े होने के बाद बोल्ट किया जाता है, इसलिए इकट्ठे उच्च वोल्टेज पूर्ण सेट आकार में एकरूपता बनाए रख सकते हैं। एल्यूमीनियम-जस्ता लेपित स्टील प्लेट में मजबूत एंटी-जंग और एंटी-ऑक्सीकरण प्रभाव और उच्च यांत्रिक शक्ति होती है। उच्च वोल्टेज पूर्ण सेट के इंटीरियर को विभाजन द्वारा हैंडकार्ट रूम, बस रूम, केबल रूम और रिले इंस्ट्रूमेंट रूम में विभाजित किया गया है, और प्रत्येक यूनिट के शेल में स्वतंत्र ग्राउंडिंग है। इसके दरवाजे सभी इलेक्ट्रोस्टैटिक प्लास्टिक के साथ छिड़के हुए हैं, जो उनकी सतहों को प्रभाव प्रतिरोध, संक्षारण प्रतिरोध और सुंदर उपस्थिति के फायदे बनाता है (रंग उपयोगकर्ताओं द्वारा अनुकूलित किए जा सकते हैं)।

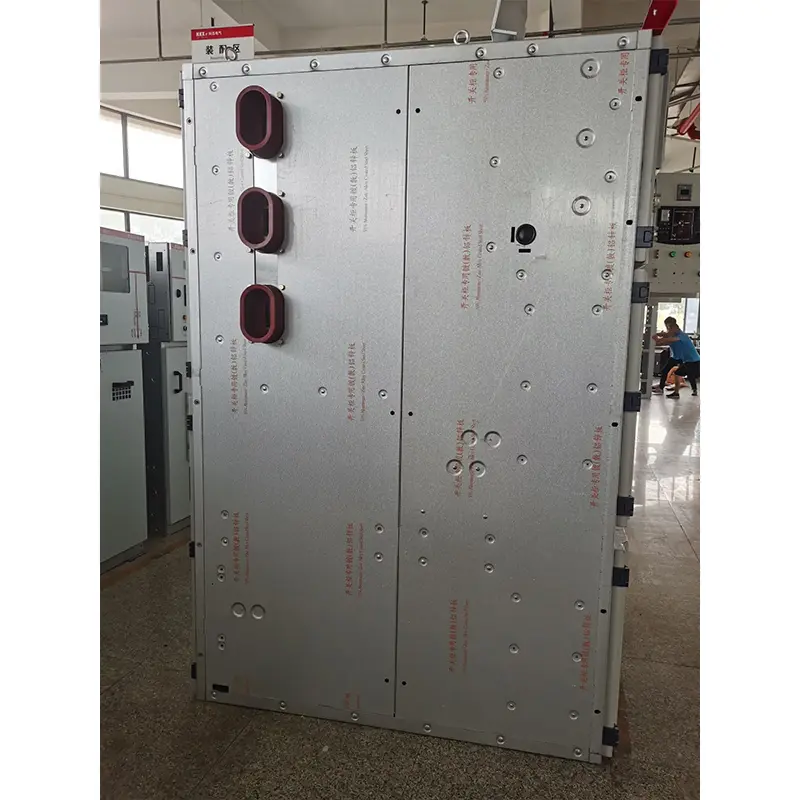

◆ शेल और विभाजन

कैबिनेट का शेल और विभाजन उच्च गुणवत्ता वाले आयातित एल्यूमीनियम-लेपित जस्ता स्टील प्लेटों से बना होता है, जो सीएनसी मशीन टूल्स द्वारा मुड़े होने के बाद बोल्ट किए जाते हैं, इसलिए इकट्ठे उच्च वोल्टेज पूर्ण सेट आकार में एकरूपता बनाए रख सकते हैं। इसमें मजबूत संक्षारण प्रतिरोध और ऑक्सीकरण प्रतिरोध है, और एक ही स्टील प्लेट की तुलना में उच्च यांत्रिक शक्ति है। उच्च वोल्टेज पूर्ण सेट को विभाजन द्वारा हैंडकार्ट रूम (सर्किट ब्रेकर डिब्बे), बस रूम, केबल रूम और रिले इंस्ट्रूमेंट रूम (कम वोल्टेज रूम) में विभाजित किया गया है। प्रत्येक इकाई का खोल स्वतंत्र रूप से ग्राउंडेड है।

◆ आयाम

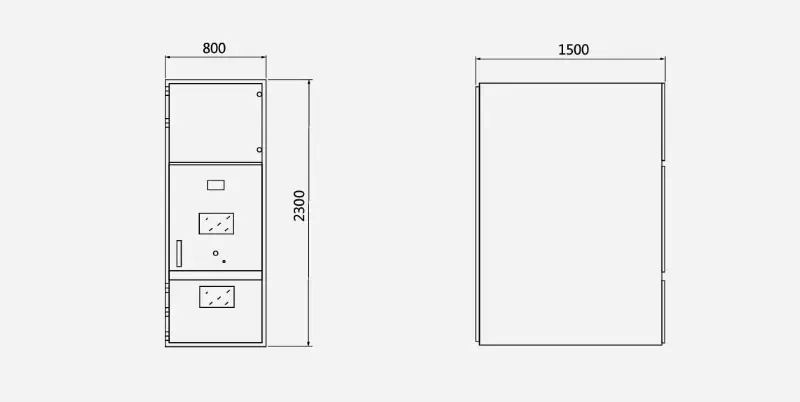

◆ उच्च वोल्टेज पूर्ण सेट के आयामी ड्राइंग की रूपरेखा

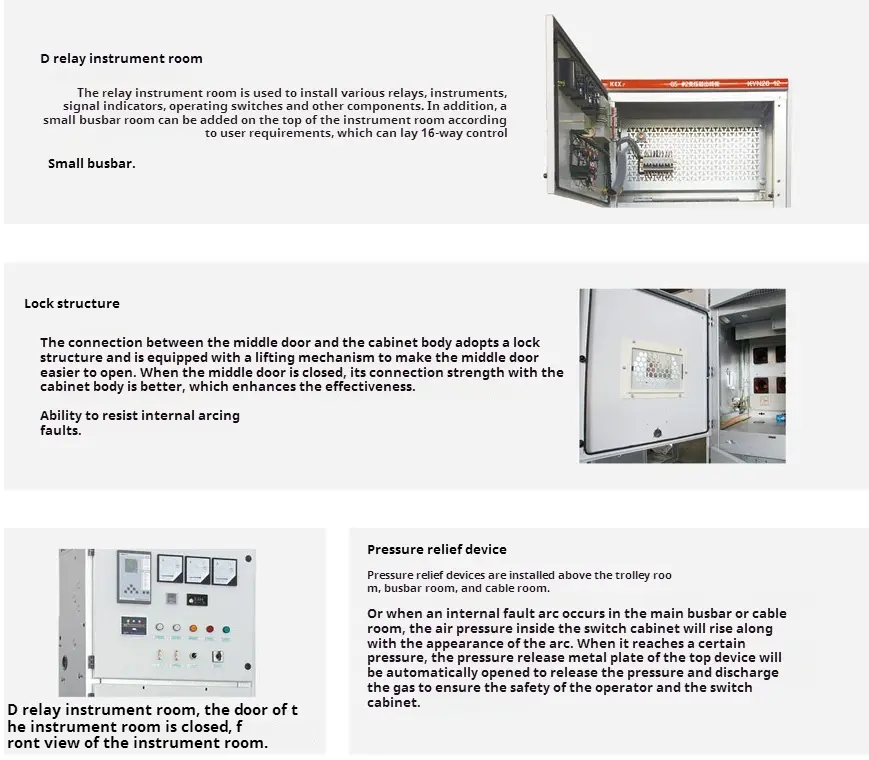

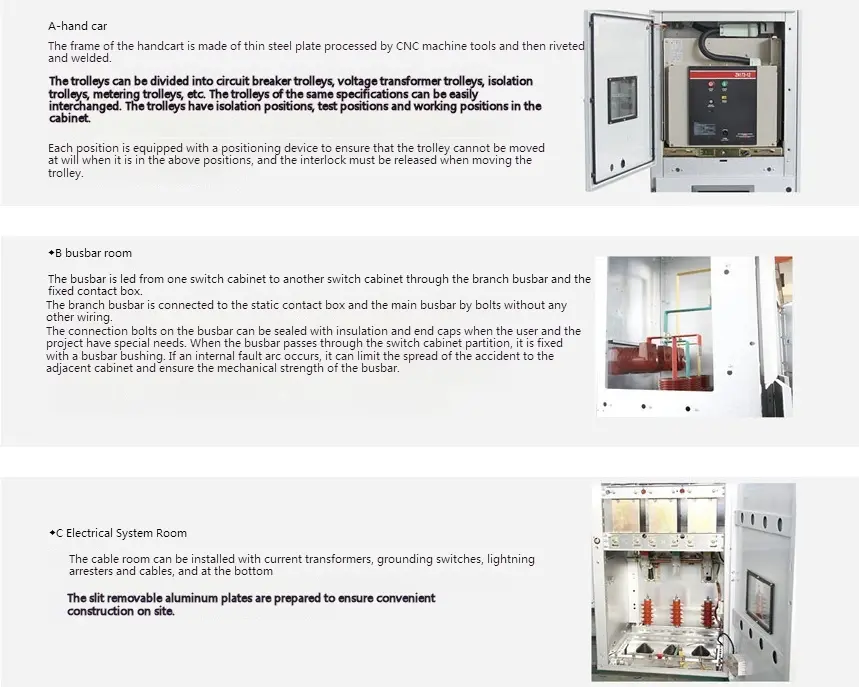

◆ Kyn28-12 टाइप हाई वोल्टेज पूर्ण सेट का महत्वपूर्ण घटक
