बॉक्स प्रकार निश्चित धातु बंद स्विच उपकरण

● मॉडल अर्थ

● मुख्य रूप से XGN2-12 बॉक्स टाइप फिक्स्ड मेटल बंद स्विच उपकरण के तकनीकी पैरामीटर

◆ संरचना

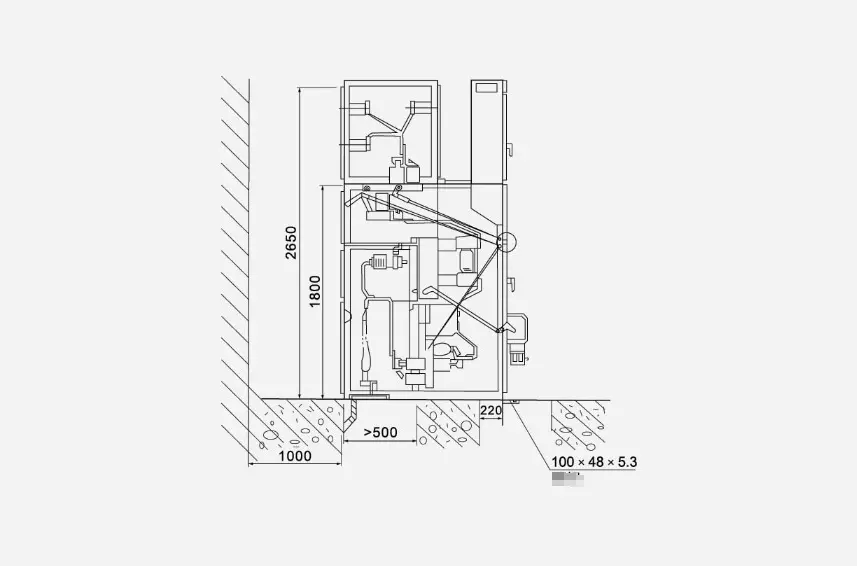

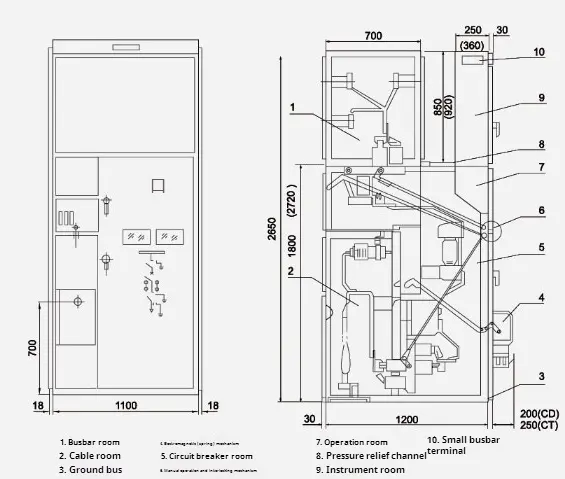

यह XGN2-12 बॉक्स टाइप फिक्स्ड मेटल क्लोज स्विच उपकरण एक धातु बंद बॉक्स संरचना है, और उपकरण फ्रेम कोण स्टील द्वारा वेल्डेड किया जाता है। उपकरण को एक सर्किट ब्रेकर रूम, एक बस रूम, एक केबल रूम और स्टील प्लेटों द्वारा एक रिले रूम में विभाजित किया गया है, और उपकरण में मुख्य घटकों के संचालन को अवलोकन खिड़की और मुखौटा पर प्रकाश लैंप के माध्यम से देखा जा सकता है। उपकरणों के तकनीकी प्रदर्शन में सुधार करने के लिए, मुख्य घटकों (जैसे सर्किट ब्रेकर और रोटरी डिस्कनेक्टर्स) को फिर से डिज़ाइन किया गया है। XGN2-12 बॉक्स टाइप फिक्स्ड मेटल क्लोज स्विच उपकरण के लेआउट के अनुसार, रिले को रिले रूम, सिग्नल रिले, इंस्ट्रूमेंट्स का संकेत दिया जा सकता है, सिग्नल लाइट्स को दरवाजे पर स्थापित किया जा सकता है, और ट्रांसफर स्विच के इंस्टॉलेशन और ऑपरेशन रूम को पीछे की ओर बस रूम के साथ और केबल रूम के साथ, ताकि उपयोगकर्ता तारों को कनेक्ट कर सकें। सामने सर्किट ब्रेकर रूम है, जो उपकरणों के रखरखाव के लिए सुविधाजनक है। उपकरण के आंतरिक तंत्र के लिए चित्रा 1 और चित्रा 2 और उत्पाद मैनुअल देखें।

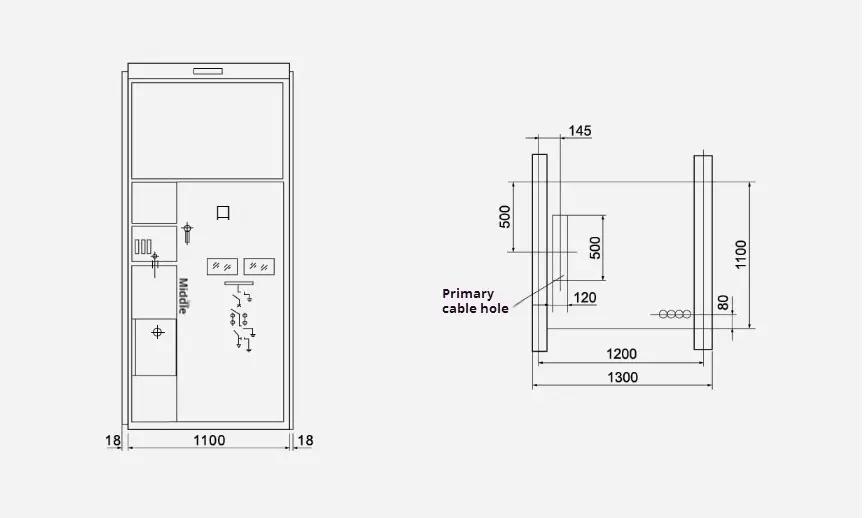

● XGN 2 -12/07D रूपरेखा ड्राइंग

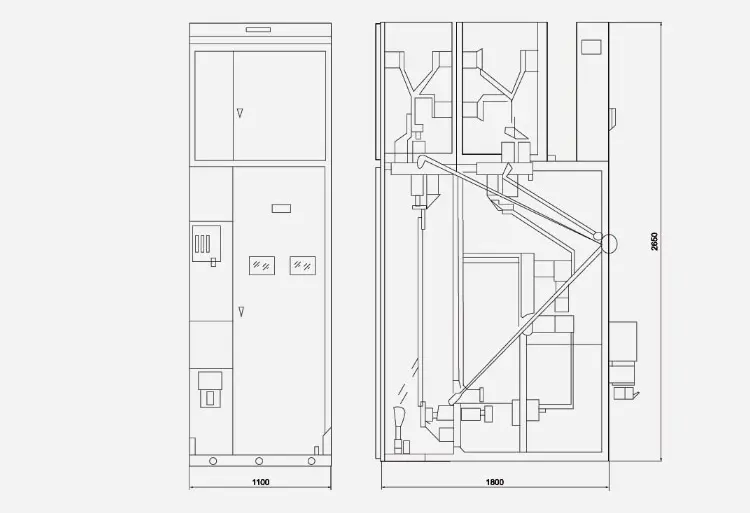

● XGN (-12 (बाईपास केबल का आउटलेट) आउटलाइन ड्राइंग

● समग्र आयाम स्थापना ड्राइंग
