कवच-कवच शिफ्टिंग धातु बंद स्विच उपकरण

● आवेदन का क्षेत्र

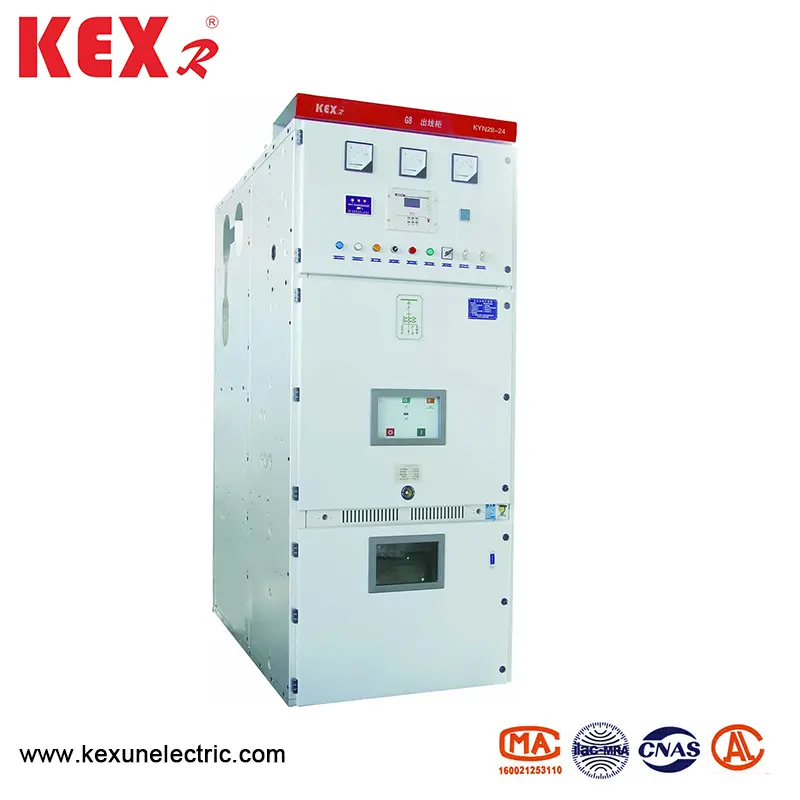

KYN28-24 प्रकार के कवच-क्लैड शिफ्टिंग मेटल क्लोज स्विच उपकरण (इसके बाद स्विच उपकरण के रूप में संदर्भित) इनडोर तीन-चरण 50/60Hz पावर सिस्टम के लिए उपयुक्त है, जो 24KV के रेटेड वोल्टेज के साथ है, और मुख्य रूप से बिजली संयंत्रों, सबस्टेशनों, औद्योगिक और खनन उद्यमों और उच्च-राइजिंग इमारतों में उपयोग किया जाता है, जो बिजली ऊर्जा और निगरानी, ​​संरक्षण और निगरानी, ​​संरक्षण और निगरानी, ​​संरक्षण और निगरानी, ​​संरक्षण और निगरानी, ​​संरक्षण और निगरानी, ​​संरक्षण और निगरानी के लिए है। KYN28-24 स्विच उपकरण में गलतफहमी को रोकने के लिए विभिन्न कार्य हैं, जिसमें हैंडकार्ट को लोड के साथ जाने से रोकना, ग्राउंडिंग स्विच को सर्किट ब्रेकर को बंद करने से रोकना, ग्राउंडिंग स्विच को बिजली के साथ बंद करने से रोकना और गलती से लाइव डिब्बे में प्रवेश करने से रोकना। KYN28-24 टाइप आर्मर-क्लैड शिफ्टिंग मेटल क्लोज स्विच उपकरण VS1-24 सीरीज़ हाई-वोल्टेज एसी वैक्यूम सर्किट ब्रेकर हैंडकार्ट और YD4G-24 सीरीज से लैस है, जो उत्कृष्ट प्रदर्शन के साथ वैक्यूम सर्किट ब्रेकर हैंडकार्ट सील किया गया है। स्विच उपकरण का माध्यमिक सर्किट उन्नत और विश्वसनीय नियंत्रण और सुरक्षा घटकों से सुसज्जित है; बस गर्मी-सिकुड़ाने योग्य इंसुलेटिंग सामग्री या एपॉक्सी-लेपित इंसुलेट साधनों को अपनाती है, इलेक्ट्रोड आकार को अनुकूलित करती है, और कैबिनेट शरीर संरचना में कॉम्पैक्ट है। यह उन्नत प्रौद्योगिकी, स्थिर प्रदर्शन, उचित संरचना, सुविधाजनक उपयोग, सुरक्षा और विश्वसनीयता के साथ एक बिजली वितरण उपकरण है।

● उत्पाद निर्माण मानक

KYN28-24 प्रकार के कवच-क्लैड शिफ्टिंग मेटल क्लोज स्विच उपकरण मानकों से नीचे मिलते हैं:

◆ जीबी 311.1 उच्च-वोल्टेज पावर ट्रांसमिशन और ट्रांसफॉर्मेशन उपकरण का इन्सुलेशन समन्वय

◆ GB1984 उच्च वोल्टेज एसी सर्किट ब्रेकर

◆ GB39063.6KV ~ 40.5kV AC धातु संलग्न स्विचगियर और नियंत्रण उपकरण

◆ GB/T11022 उच्च-वोल्टेज स्विचगियर और कंट्रोलगियर के लिए मानकों की सामान्य तकनीकी आवश्यकताएं। ◆ उच्च-वोल्टेज स्विचगियर और कंट्रोलगियर के लिए IEC 60694 मानक की सामान्य तकनीकी आवश्यकताएं। ◆ IEC 62271-200: 2003 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर पार्ट 200: रेटेड वोल्टेज 1KV 52KV से ऊपर और एसी मेटल संलग्न स्विचगियर और कंट्रोल उपकरण से नीचे।

● तकनीकी पैरामीटर

● संरचना और कार्य सिद्धांत

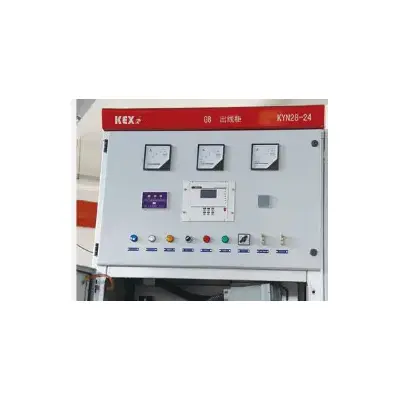

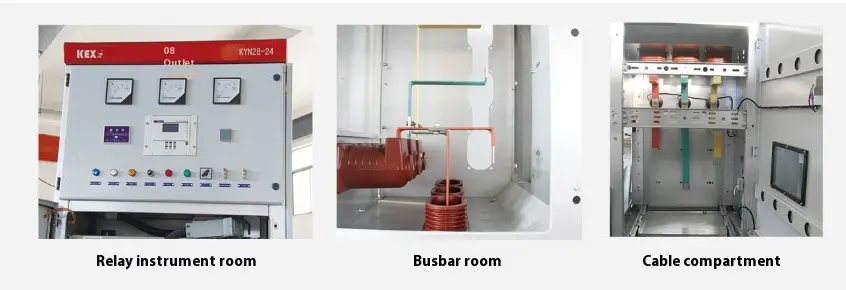

KYN28-24 प्रकार के कवच-क्लैड शिफ्टिंग मेटल क्लोज स्विच उपकरण में कैबिनेट और रिमूवेबल पार्ट्स (आमतौर पर हैंडकार्ट के रूप में जाना जाता है) होते हैं। कैबिनेट को धातु विभाजन द्वारा कई कार्यात्मक डिब्बों में विभाजित किया गया है, जैसे कि बस रूम, सर्किट ब्रेकर रूम, केबल रूम और रिले इंस्ट्रूमेंट रूम। स्विचगियर के हटाने योग्य भागों को वैक्यूम सर्किट ब्रेकर हैंडकार्ट, वोल्टेज ट्रांसफार्मर हैंडकार्ट, लाइटनिंग एरेस्टर हैंडकार्ट, आइसोलेशन हैंडकार्ट और फ्यूज हैंडकार्ट से सुसज्जित किया जा सकता है।

● मुख्य संरचनात्मक विशेषताएं

स्विचगियर को बैक-टू-बैक या दीवार के खिलाफ स्थापित किया जा सकता है, जो न केवल स्विचगियर्स की सुरक्षा और लचीलेपन में सुधार करता है, बल्कि फर्श की जगह को भी कम करता है।

◆ शेल

Kyn28-24 प्रकार के कवच-क्लैड शिफ्टिंग मेटल क्लोज स्विच उपकरण का शेल आयातित एल्यूमीनियम-जस्ता लेपित स्टील प्लेट से बना है, जिसे सीएनसी मशीन टूल द्वारा संसाधित किया जाता है और कई फोल्डिंग प्रक्रिया द्वारा बनाया जाता है। पूरे कैबिनेट में उच्च परिशुद्धता और मजबूत संक्षारण प्रतिरोध और ऑक्सीकरण प्रतिरोध होता है, और कई तह प्रौद्योगिकी को अपनाने के कारण, कैबिनेट समग्र वजन में हल्का होता है, यांत्रिक शक्ति में उच्चतर होता है और अन्य समान उपकरण अलमारियाँ की तुलना में सुंदर होता है। कैबिनेट एक इकट्ठे हुए संरचना को अपनाता है, जो एक विलो नट और एक उच्च शक्ति वाले बोल्ट से जुड़ा होता है, ताकि प्रसंस्करण और उत्पादन चक्र छोटा हो, भाग सार्वभौमिक हैं, फर्श स्थान छोटा है, और उत्पादन का संगठन सुविधाजनक है।

◆ हैंडकार्ट

हैंडकार्ट कंकाल पतली स्टील प्लेट से बना है और CNC मशीन टूल द्वारा इकट्ठा किया गया है। हैंडकार्ट और कैबिनेट में उच्च मिलान सटीकता है, और यांत्रिक इंटरलॉक सुरक्षित, विश्वसनीय और लचीला है। हैंडकार्ट को सर्किट ब्रेकर हैंडकार्ट, वोल्टेज ट्रांसफार्मर हैंडकार्ट, मीटरिंग हैंडकार्ट, आइसोलेशन हैंडकार्ट, आदि में विभाजित किया जा सकता है। समान विनिर्देशों के साथ हैंडकार्ट्स स्वतंत्र रूप से परस्पर जुड़े हो सकते हैं। हैंडकार्ट में एक वियोग/परीक्षण की स्थिति और कैबिनेट में एक काम करने की स्थिति है, और प्रत्येक स्थिति में एक पोजिशनिंग डिवाइस है। विश्वसनीय इंटरलॉकिंग सुनिश्चित करने के लिए। सभी प्रकार के हैंडकार्ट्स को पेंच की छड़ द्वारा उकसाया और वापस ले लिया जाता है, जो ड्यूटी पर कर्मियों के लिए संचालित और उपयुक्त होने के लिए हल्के और लचीले होते हैं। जब हैंडकार्ट को कैबिनेट से हटाने की आवश्यकता होती है, तो इसे विभिन्न निरीक्षणों और रखरखाव के लिए एक विशेष स्थानांतरण ट्रक के साथ आसानी से लिया जा सकता है। जब हैंडकार्ट रनिंग कार को कैबिनेट सर्किट ब्रेकर रूम में ले जाया जाता है, तो इसे ऑफ/टेस्ट पोजीशन में मज़बूती से बंद किया जा सकता है, और कैबिनेट पोजीशन इंडिकेटर लाइट अपनी स्थिति को दर्शाता है। हैंडकार्ट के पूरी तरह से बंद होने के बाद ही लीड स्क्रू प्रोपल्शन मैकेनिज्म को हैंडकार्ट को काम करने की स्थिति में धकेलने के लिए हिलाया जा सकता है। जब हैंडकार्ट काम करने की स्थिति में पहुंचता है, तो प्रणोदन संभाल का परिचालन बल अचानक बढ़ जाता है और इसे घुमाया नहीं जा सकता है, और इसकी संबंधित स्थिति संकेतक प्रकाश अपनी स्थिति को दर्शाता है। हैंडकार्ट का यांत्रिक इंटरलॉक मज़बूती से यह सुनिश्चित कर सकता है कि सर्किट ब्रेकर को केवल तभी बंद किया जा सकता है जब हैंडकार्ट काम करने की स्थिति या परीक्षण की स्थिति में हो; इसके अलावा, हैंडकार्ट केवल तभी स्थानांतरित हो सकता है जब सर्किट ब्रेकर उद्घाटन की स्थिति में हो।

◆ दबाव राहत उपकरण

दबाव राहत उपकरण हैंडकार्ट रूम, बस रूम और केबल रूम के ऊपर स्थापित किए जाते हैं। जब डिब्बे और चाप में दोष होते हैं, तो स्विचगियर के अंदर हवा का दबाव बढ़ जाता है, और कैबिनेट का दरवाजा सामने के दरवाजे पर स्थापित एक विशेष सीलिंग रिंग द्वारा बंद हो जाता है, और शीर्ष डिवाइस की दबाव राहत धातु प्लेट स्वचालित रूप से दबाव और उच्च तापमान गैस को छोड़ने के लिए खोली जाती है, इस प्रकार ऑपरेटरों और स्विचगियर की सुरक्षा सुनिश्चित करती है।

◆ सेकेंडरी प्लग हैंडकार्ट के साथ इंटरलॉक किया गया।

स्विचगियर और हैंडकार्ट के बीच द्वितीयक कनेक्शन को माध्यमिक प्लग के संपर्क के माध्यम से महसूस किया जाता है, जो कि नायलॉन नालीदार दूरबीन ट्यूब के माध्यम से हैंडकार्ट के साथ जुड़ा हुआ है, और माध्यमिक सॉकेट स्विच उपकरण के हैंडकार्ट के ऊपरी दाईं ओर स्थापित किया जाता है। केवल जब हैंडकार्ट टेस्ट/ऑफ पोजीशन में होता है, तो द्वितीयक प्लग को प्लग इन या अनप्लग किया जा सकता है। जब हैंडकार्ट काम करने की स्थिति में प्रवेश करता है तो द्वितीयक प्लग लॉक हो जाता है। सर्किट ब्रेकर हैंडकार्ट को बंद करने और लॉकिंग इलेक्ट्रोमैग्नेट से लैस किया जाता है, इससे पहले कि सेकेंडरी प्लग जुड़ा हो, हाथ से हैंडकार्ट का क्लोजिंग मैकेनिज्म इलेक्ट्रोमैग्नेट द्वारा लॉक किया जाता है, और इसे केवल खोला जा सकता है, इसलिए इसे बंद नहीं किया जा सकता है।

◆ चार्ज डिस्प्ले डिवाइस

स्विचगियर को प्राथमिक सर्किट के संचालन का पता लगाने के लिए एक लाइव डिस्प्ले डिवाइस से लैस किया जा सकता है, जिसमें एक उच्च-वोल्टेज सेंसर और एक डिस्प्ले शामिल हैं। डिवाइस उच्च-वोल्टेज सर्किट की चार्जिंग स्थिति को संकेत दे सकता है, और ऑपरेटिंग हैंडल, कैबिनेट के दरवाजे और आसन्न अलमारियाँ को जबरन लॉक करने के लिए विद्युत चुम्बकीय लॉक के साथ सहयोग कर सकता है, ताकि हैंडकार्ट को लोड से अलग करने से रोकने के उद्देश्यों को प्राप्त करने के उद्देश्यों को प्राप्त किया जा सकता है, और इसे कम करने से कम करने से पता चलता है।

◆ संक्षेपण को रोकें

उच्च आर्द्रता या महान तापमान परिवर्तन के साथ पर्यावरण में संक्षेपण को रोकने के लिए, इलेक्ट्रिक हीटर क्रमशः सर्किट ब्रेकर रूम और केबल रूम में स्थापित किए जाते हैं, ताकि उपरोक्त परिचालन स्थितियों के तहत इन्सुलेशन दुर्घटनाओं को रोकने के लिए।

◆ ग्राउंडिंग डिवाइस

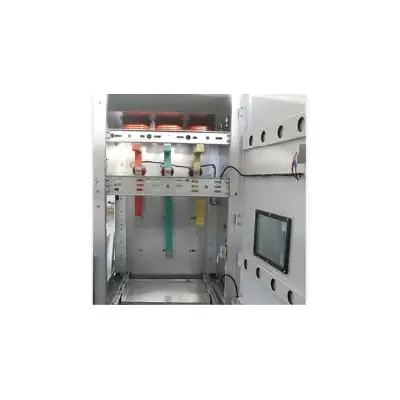

केबल रूम में 5 × 40mm2 ग्राउंडिंग कॉपर बार है, जो आसन्न अलमारियाँ के माध्यम से चलता है और सीधे ग्राउंडेड घटकों के उपयोग के लिए अलमारियाँ के साथ अच्छी तरह से जुड़ा हुआ है। क्योंकि पूरी कैबिनेट को एल्यूमीनियम-लेपित जस्ता प्लेटों के साथ विभाजित किया जाता है, पूरी कैबिनेट एक अच्छी ग्राउंडिंग स्थिति में है, जो कैबिनेट को छूने पर ऑपरेटरों की सुरक्षा सुनिश्चित करता है।
