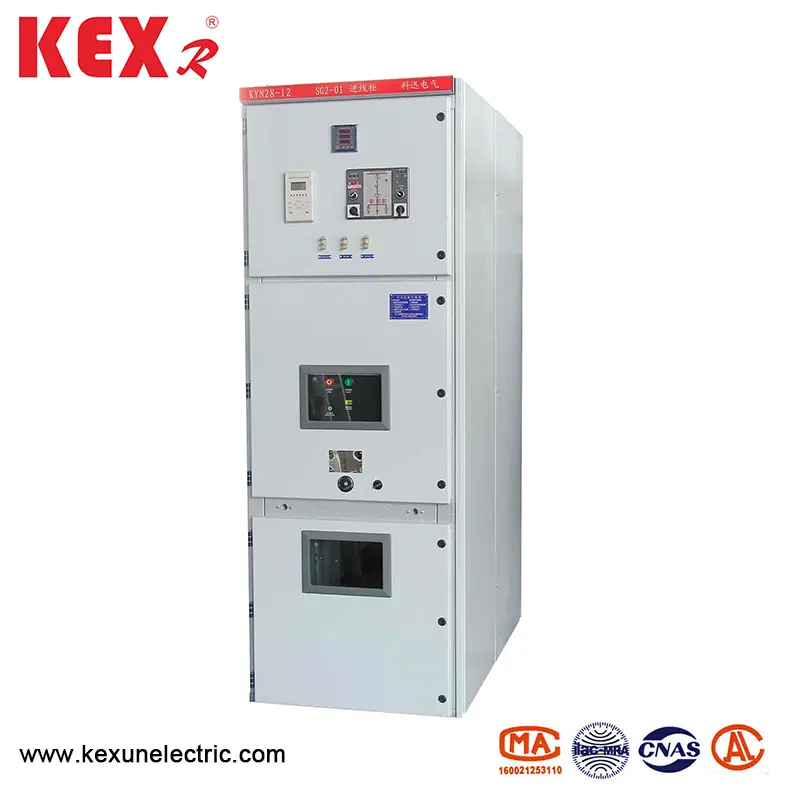

एचवी स्विचगियर

● शर्तों का उपयोग करना

▶ हवा का तापमान: -10 ~ 40 ℃;

▶ ऊंचाई: 1000 मीटर से नीचे

▶ आर्द्रता: सापेक्ष आर्द्रता: दैनिक औसत 95%से कम, और मासिक औसत 90%से अधिक नहीं है

▶ वाटर वाष्प दबाव: दैनिक औसत मूल्य 2.2kpa से अधिक नहीं है, और मासिक औसत मूल्य 1.8kpa से अधिक नहीं है; जब तापमान अचानक गिरता है, तो संक्षेपण हो सकता है, प्रदूषण के साथ। यह उत्पाद निम्नलिखित दो पर्यावरणीय स्थितियों के लिए उपयुक्त है जो सामान्य परिस्थितियों से अधिक गंभीर हैं:

(1) संक्षेपण अक्सर नहीं होता है (औसतन महीने में दो बार से अधिक नहीं) और यह थोड़ा प्रदूषित है;

(२)। आम तौर पर, कोई संक्षेपण नहीं होता है (औसतन एक वर्ष में दो बार से अधिक नहीं), जो गंभीर रूप से प्रदूषित है

▶ एचवी स्विचगियर कठोर स्थानों के लिए उपयुक्त है जहां आग और विस्फोट का कोई खतरा नहीं है, और गंभीर प्रदूषण धातुओं को खारिज करने और इन्सुलेशन को नष्ट करने के लिए पर्याप्त है

▶ Kyn28-12 प्रकार HV स्विचगियर उन स्थानों के लिए उपयुक्त है जहां कोई हिंसक कंपन नहीं है, धक्कों और ऊर्ध्वाधर झुकाव 80 से अधिक नहीं है।

टिप्पणी:

(1) एचवी स्विचगियर -30 ℃ पर भंडारण और परिवहन की अनुमति देता है

(2) जब ऊंचाई 1000 मी से अधिक हो जाती है, तो इसे बी/2102 के अनुसार संभाला जाएगा "ऊंचाई वाले क्षेत्रों का उपयोग करके उच्च-वोल्टेज विद्युत उपकरण के लिए तकनीकी आवश्यकताओं"; जब ऊंचाई 2000m से अधिक नहीं होती है, तो कम-वोल्टेज सहायक उपकरण के लिए कोई उपाय नहीं किया जाएगा;

(३) जब वास्तविक उपयोग की स्थिति उपरोक्त से अलग होती है, तो यह उपयोगकर्ता और निर्माता दोनों द्वारा बातचीत की जाएगी।

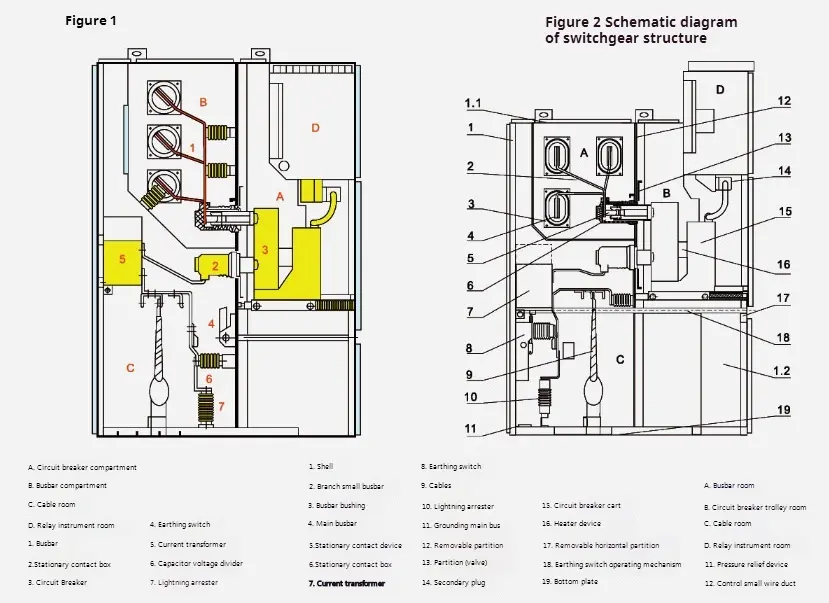

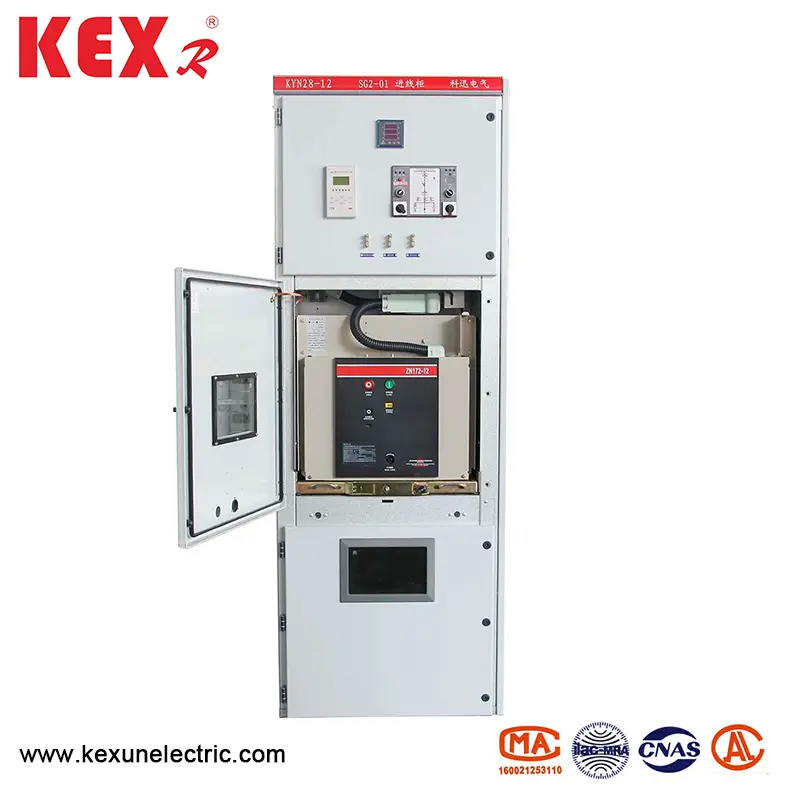

◆ एचवी स्विचगियर में दो भाग होते हैं: एक निश्चित कैबिनेट बॉडी और एक ड्रॉबल पार्ट (शॉर्ट के लिए हैंडकार्ट) (एचवी स्विचगियर स्ट्रक्चर बेलोज़ के योजनाबद्ध आरेख के लिए आंकड़ा देखें)। स्विचगार्ट के कैबिनेट बॉडी का खोल और प्रत्येक कार्यात्मक इकाई के क्लैपबोर्ड को एल्यूमीनियम-जस्ता लेपित स्टील प्लेटों द्वारा बोल्ट किया जाता है। स्विचगियर शेल का संरक्षण स्तर IP4X तक पहुंचता है, और प्रत्येक डिब्बे विभाजन बोर्ड और सर्किट ब्रेकर दरवाजे का संरक्षण स्तर P2X है जब इसे खोला जाता है। KYN28-12 प्रकार HV स्विचगियर को VS1, Zn 12V वैक्यूम सर्किट ब्रेकर हैंडकार्ट और VD4 वैक्यूम सर्किट ब्रेकर हैंडकार्ट, और ABB कंपनी द्वारा निर्मित VC वैक्यूम कॉन्टैक्टर से लैस किया जा सकता है। स्विचगियर को डबल कैबिनेट में स्थापित किया जा सकता है, अर्थात, बैक-टू-बैक व्यवस्था में। स्विच कैबिनेट की स्थापना और डिबगिंग को सामने किया जा सकता है, इसलिए स्विच कैबिनेट को दीवार के खिलाफ स्थापित किया जा सकता है। दीवार के खिलाफ स्थापित करने का सबसे बड़ा लाभ फर्श की जगह को बचाना है। इसके अलावा, एचवी स्विचगियर को दीवार के बिना स्थापित किया जा सकता है, अर्थात्, दो तरफा रखरखाव प्रकार। दोनों की आंतरिक संरचना लेआउट असंगत है, और इसका लाभ सुविधाजनक रखरखाव है।

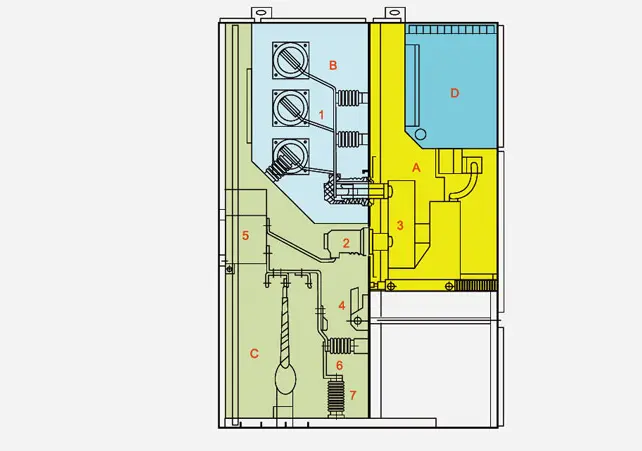

◆ एचवी स्विचगियर संरचना

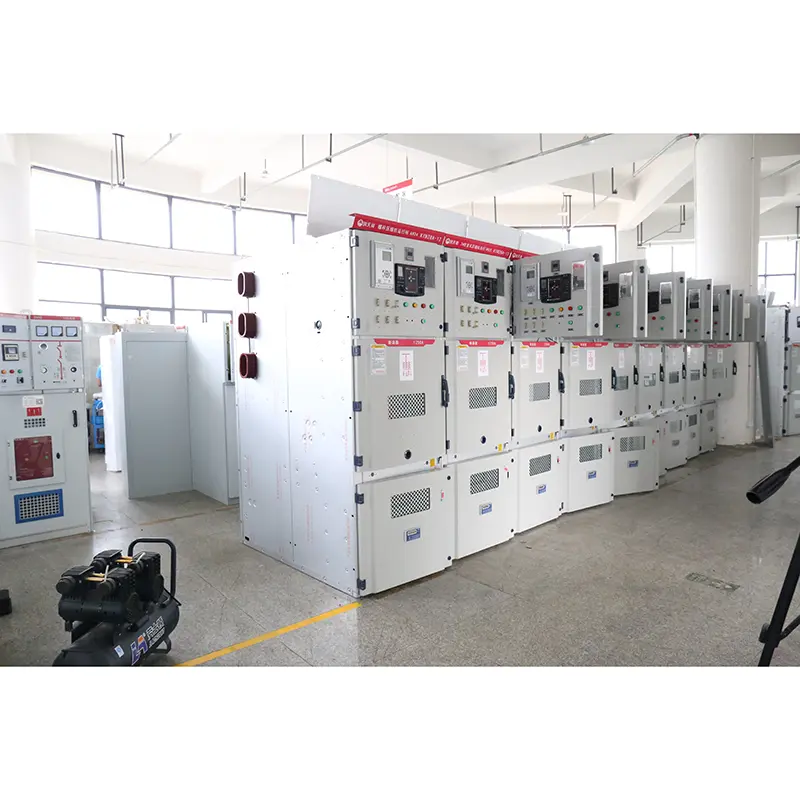

◆ KYN28-12 प्रकार का अवलोकन HV स्विचगियर

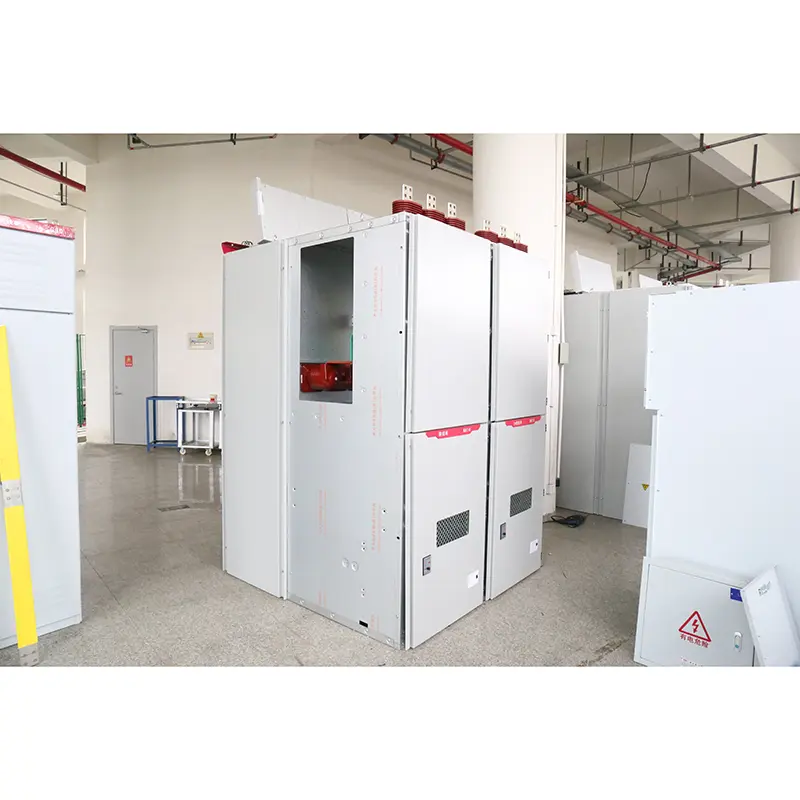

कैबिनेट शेल और एचवी स्विचगियर का विभाजन सीएनसी मशीन टूल्स द्वारा संसाधित और मुड़े हुए होने के बाद एल्यूमीनियम-जस्ता लेपित स्टील प्लेट या स्टील प्लेटों से बना है, और इकट्ठे स्विच कैबिनेट आकार में एकरूपता बनाए रख सकते हैं। एल्यूमीनियम-जस्ता लेपित स्टील प्लेट में एक ही स्टील प्लेट की तुलना में मजबूत एंटी-जंग और एंटी-ऑक्सीकरण प्रभाव और उच्च यांत्रिक शक्ति होती है। एचवी स्विचगियर के इंटीरियर को 1 में विभाजित किया गया है। हैंडकार्ट रूम 2। बस रूम 3। केबल रूम 4। रिले इंस्ट्रूमेंट रूम, और प्रत्येक यूनिट के शेल में स्वतंत्र ग्राउंडिंग है। स्विचगियर के दरवाजों को इलेक्ट्रोस्टैटिक प्लास्टिक के साथ छिड़का जाता है ताकि उनकी सतहों को प्रभाव प्रतिरोध, संक्षारण प्रतिरोध और सुंदर उपस्थिति के फायदे हो (रंग उपयोगकर्ताओं द्वारा अनुकूलित किया जा सकता है)।

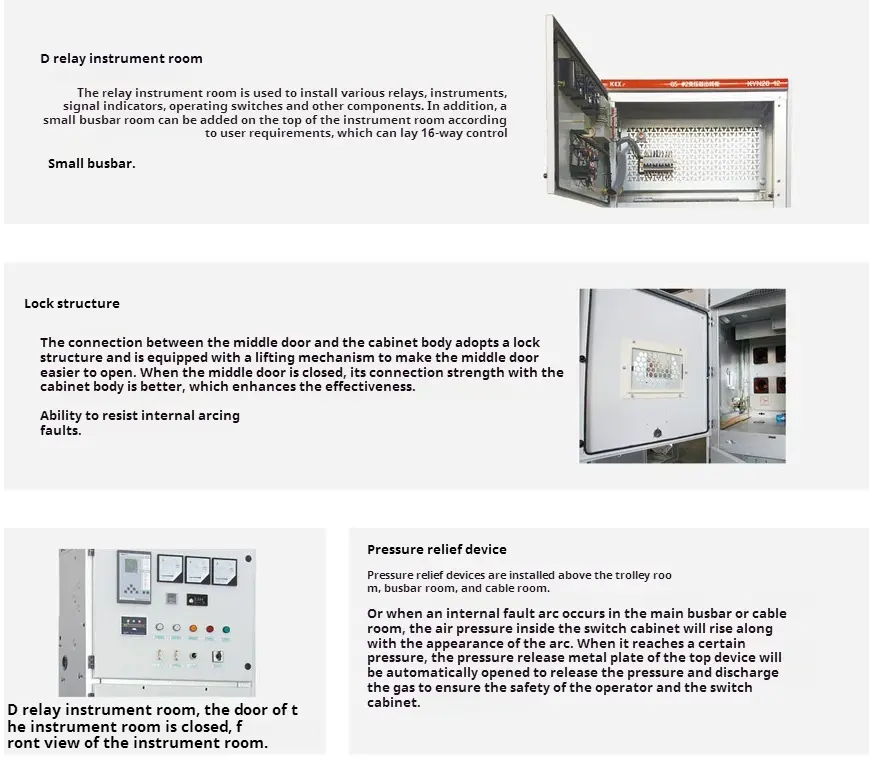

◆ शेल और विभाजन

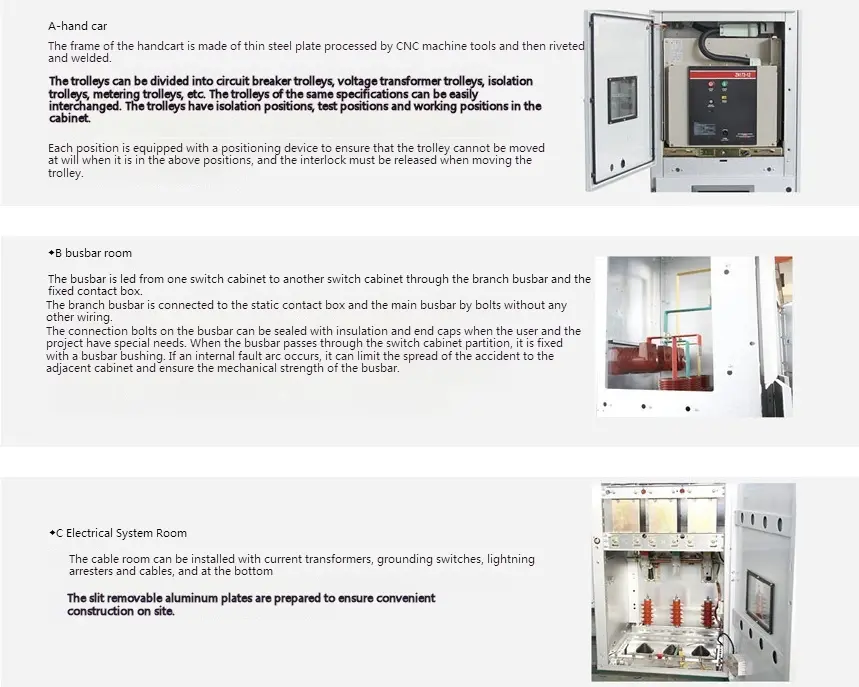

KYN28-12 प्रकार के HV स्विचगियर का शेल और विभाजन उच्च गुणवत्ता वाले आयातित एल्यूमीनियम-लेपित जस्ता स्टील प्लेटों से बना है जो CNC मशीन टूल्स द्वारा झुकने के बाद बोल्ट किए जाते हैं, इसलिए इकट्ठे HV स्विचगियर आकार में एकरूपता बनाए रख सकते हैं। इसमें मजबूत संक्षारण प्रतिरोध और ऑक्सीकरण प्रतिरोध है, और एक ही स्टील प्लेट की तुलना में उच्च यांत्रिक शक्ति है। एचवी स्विचगियर को विभाजन द्वारा हैंडकार्ट रूम (सर्किट ब्रेकर डिब्बे), बस रूम, केबल रूम और रिले इंस्ट्रूमेंट रूम (कम वोल्टेज रूम) में विभाजित किया गया है। प्रत्येक इकाई का खोल स्वतंत्र रूप से ग्राउंडेड है।

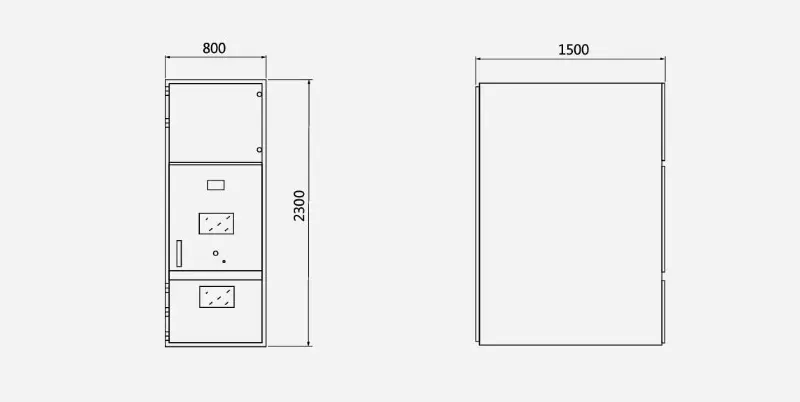

◆ एचवी स्विचगियर की रूपरेखा आयाम के रूप में belows ： के रूप में है
