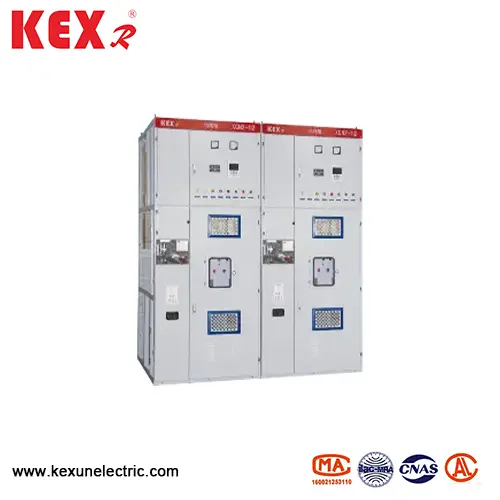

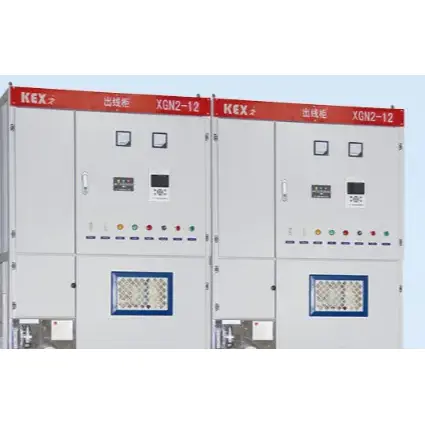

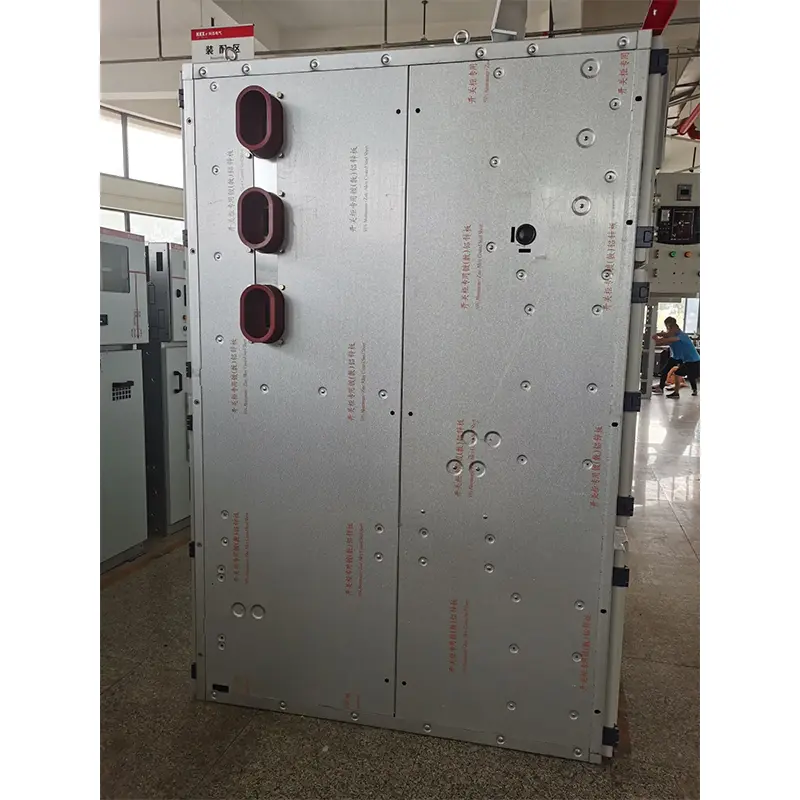

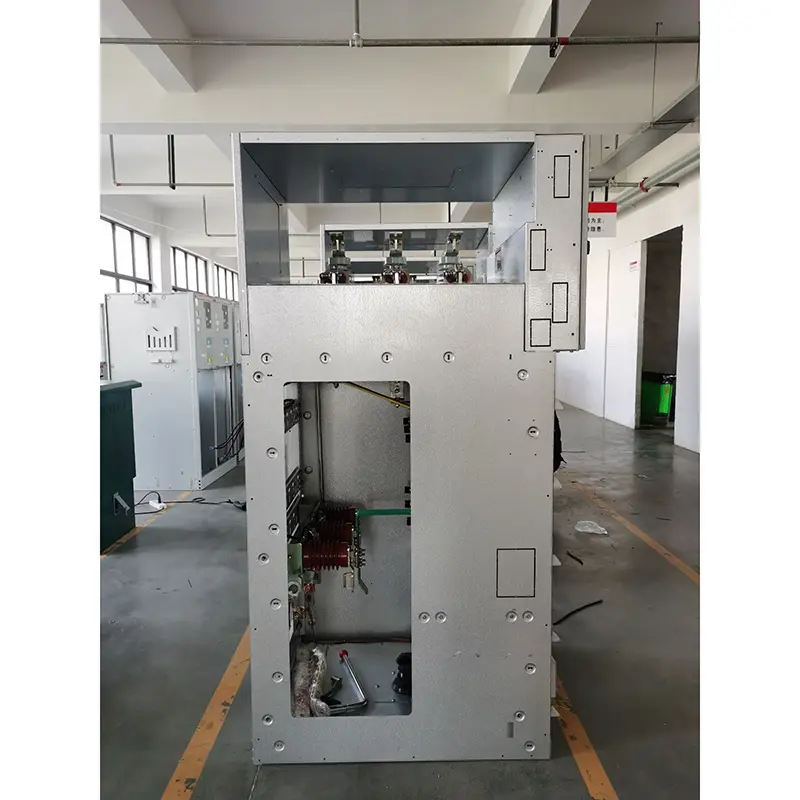

बॉक्स टाइप फिक्स्ड मेटल क्लोज स्विचगियर

● शर्तों का उपयोग करना

▶ XGN2-12 टाइप का परिवेश तापमान टाइप टाइप फिक्स्ड मेटल बंद स्विचगियर होना चाहिए

-25 ~ 40 ℃ (इनडोर)

▶ ऊंचाई: 1000 मीटर से नीचे

▶ दैनिक औसत सापेक्ष आर्द्रता 95%से अधिक नहीं है, और मासिक औसत सापेक्ष आर्द्रता 90%से अधिक नहीं है

▶ भूकंप 8 से अधिक नहीं होगा

▶ XGN2-12 टाइप बॉक्स टाइप फिक्स्ड मेटल क्लोज स्विचगियर को आग, विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण और हिंसक कंपन से मुक्त स्थान पर स्थापित किया जाएगा।

● तकनीकी पैरामीटर

◆ एंटी-एरर डिवाइस

"पांच निवारक" का कार्य सर्किट ब्रेकर को गलती से विभाजित और बंद होने से रोकना है; ऑन-लोड गलतफहमी और अलग-थलग स्विच को गलत तरीके से रोकें; चार्ज होने पर ग्राउंडिंग स्विच को बंद करने से रोकें; ग्राउंडिंग स्विच को बंद होने पर चालू होने से रोकें; गलती से चार्ज किए गए अंतराल में प्रवेश करने से रोकें।

यह XGN2-12 टाइप बॉक्स टाइप फिक्स्ड मेटल क्लोज स्विचगियर अनिवार्य मैकेनिकल लॉकिंग मोड को अपनाता है, और लॉकिंग डिवाइस मुख्य घटकों जैसे कि सपोर्ट, डिस्क, पैनल, लॉकिंग प्लेट, हैंडल, कनेक्टिंग रॉड, आदि से बना होता है, जिसमें विश्वसनीय प्रदर्शन, पूर्ण कार्यों, सरल संरचना और सुविधाजनक संचालन की विशेषताएं होती हैं, इस प्रकार "पांच अनिश्चितता" को प्राप्त करते हैं "

▶ लाल और हरे फ्लॉप के साथ नियंत्रण स्विच (kW स्विच) का उपयोग सर्किट ब्रेकर योजना में किया जाता है ताकि सर्किट ब्रेकर को गलती से विभाजित और बंद होने से रोका जा सके

▶ सर्किट ब्रेकर के वास्तव में टूटने के बाद ही छोटे हैंडल को "वर्किंग" स्थिति से बाहर निकाला जा सकता है और "ब्रेकिंग एंड लॉकिंग" स्थिति में बदल दिया जा सकता है; खोलना और समापन स्विच; 7-लोड डिस्कनेक्टिंग स्विच को खोलने और बंद करने से रोकें। लॉकिंग और एंटी-लॉकिंग की प्रतिवर्तीता में डबल एंटी-मिस्परेशन फ़ंक्शन होते हैं, अर्थात्, जब छोटा हैंडल "ब्रेकिंग लॉकिंग" स्थिति में होता है, तो केवल ऊपरी और निचले डिस्कनेक्टर्स को चालू और बंद किया जा सकता है, लेकिन सर्किट ब्रेकर को चालू और बंद नहीं किया जा सकता है, इस प्रकार सर्किट ब्रेकर के गलतफहमी से परहेज किया जा सकता है

▶ जब सर्किट ब्रेकर और ऊपरी और निचले डिस्कनेक्टर्स बंद अवस्था में होते हैं, और छोटा हैंडल "वर्किंग" स्थिति में होता है, तो सामने और पीछे के कैबिनेट के दरवाजे नहीं खोले जा सकते हैं, ताकि उन्हें गलती से लाइव अंतराल में प्रवेश करने से रोका जा सके।

▶ जब ऊपरी और निचले डिस्कनेक्टर्स नहीं खोले जाते हैं, तो ग्राउंडिंग स्विच को बंद नहीं किया जा सकता है, और छोटे हैंडल को "ब्रेकिंग एंड लॉकिंग" स्थिति से "रखरखाव" स्थिति में नहीं बदल सकता है, जो ग्राउंडिंग वायर को बिजली के साथ लटकाए जाने से रोक सकता है

▶ यदि अर्थिंग स्विच नहीं खोला जाता है, तो ऊपरी और निचले डिस्कनेक्टर्स को बंद नहीं किया जा सकता है, जो कि ऊपरी और निचले डिस्कनेक्टर्स को बंद करने से अर्थिंग तार को रोक सकता है।

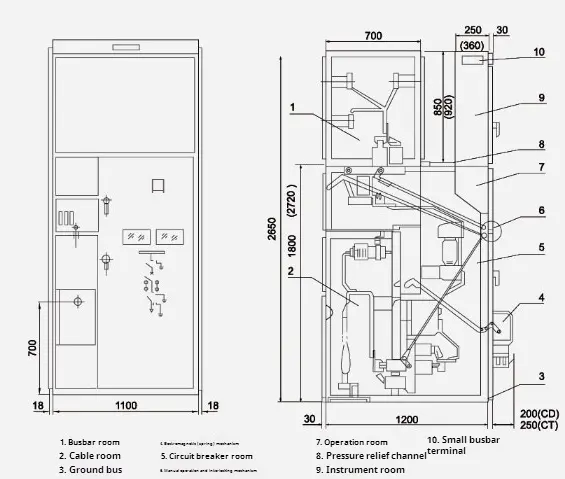

● XGN 2 -12/07D रूपरेखा ड्राइंग

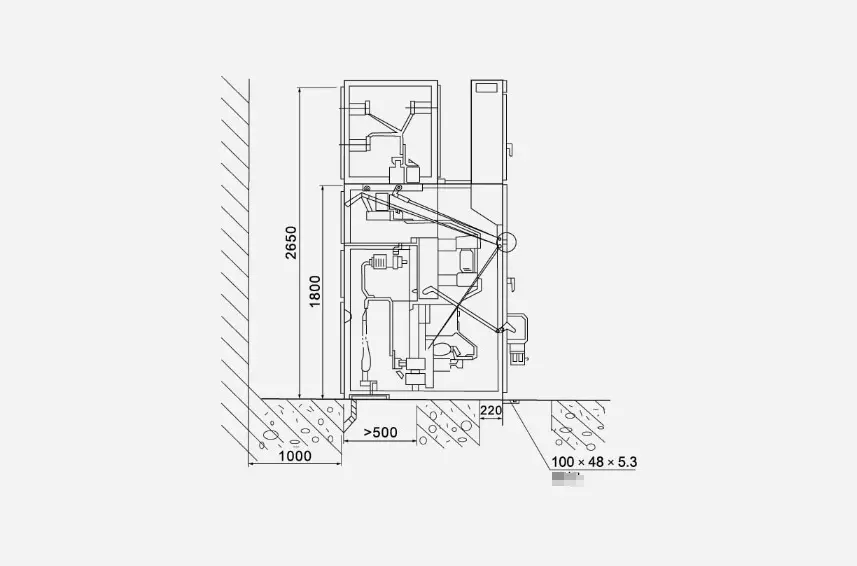

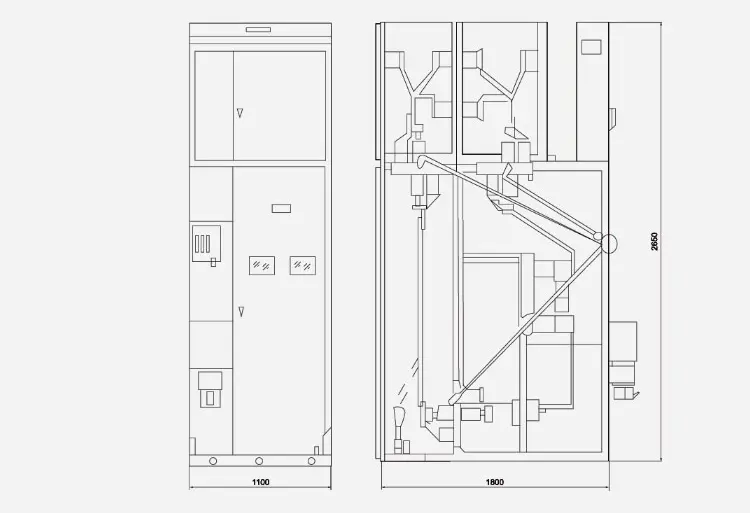

● XGN (-12 (बाईपास केबल का आउटलेट) आउटलाइन ड्राइंग

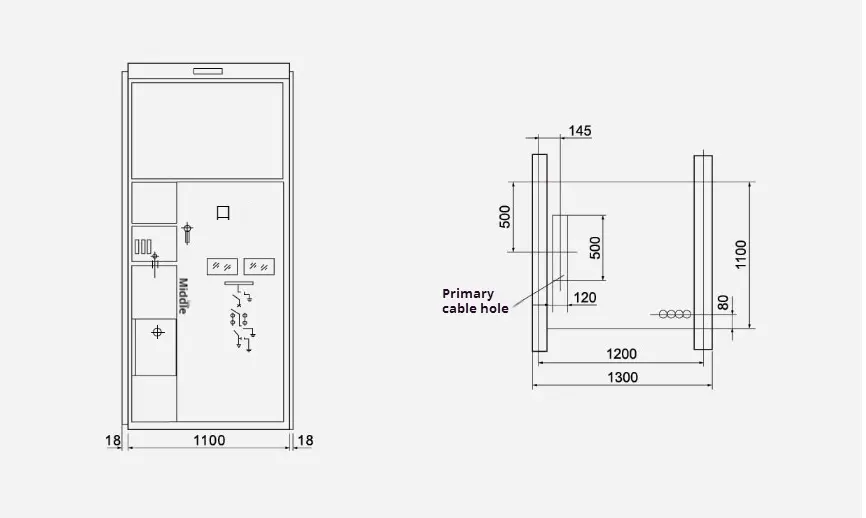

● समग्र आयाम स्थापना ड्राइंग
