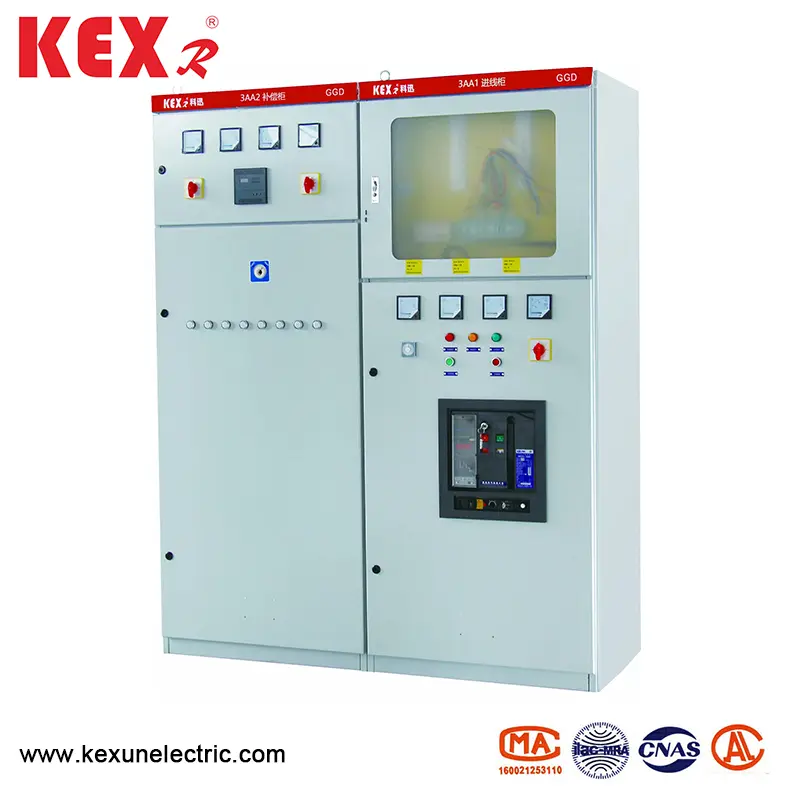

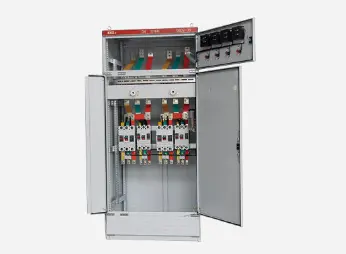

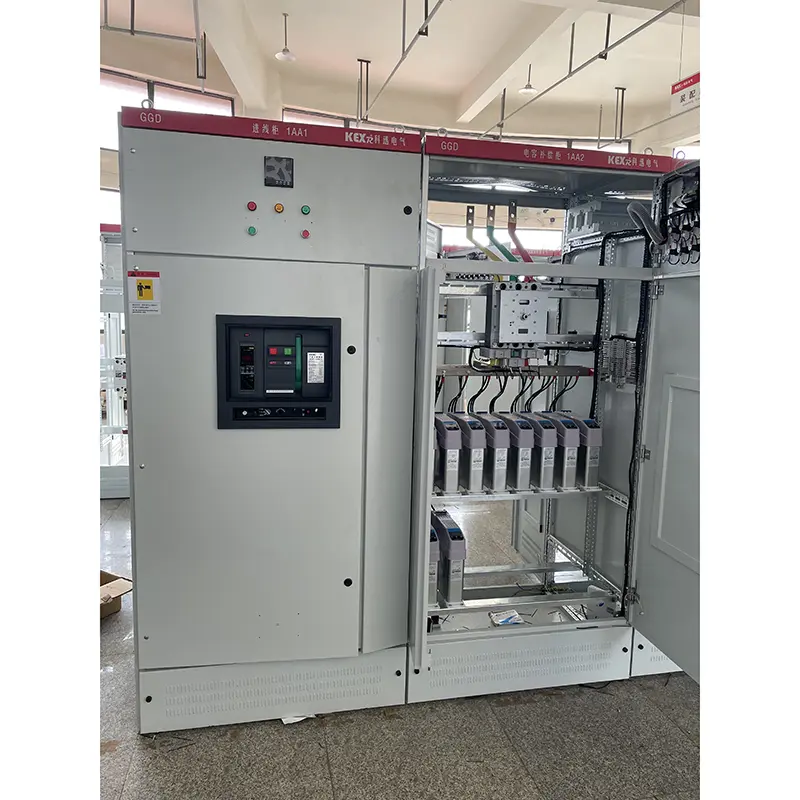

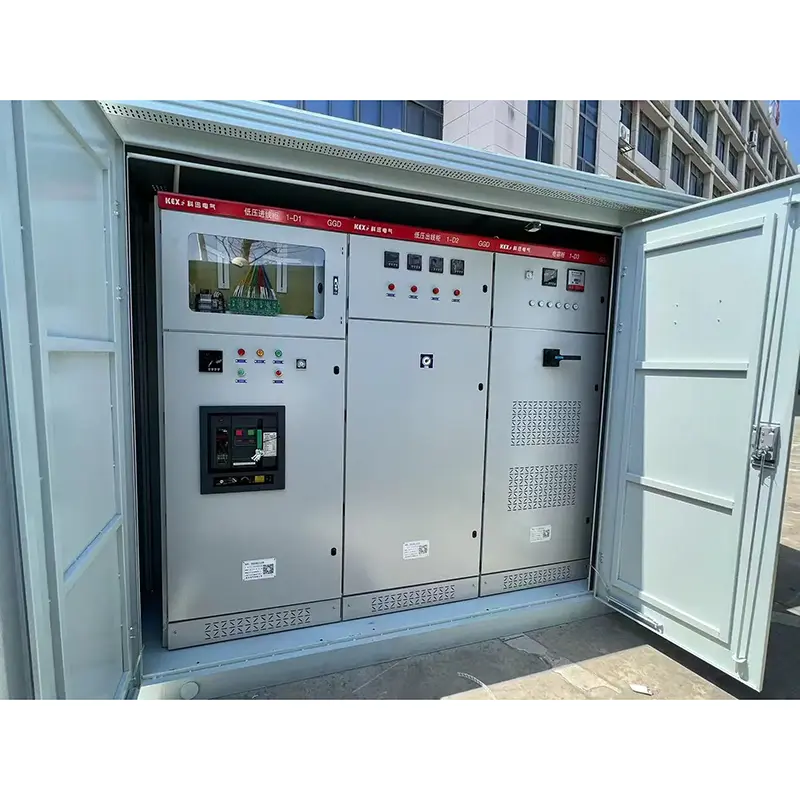

कम वोल्टेज वितरण कैबिनेट

● आवेदन का क्षेत्र

जीजीडी एसी लो-वोल्टेज डिस्ट्रीब्यूशन कैबिनेट ऊर्जा मंत्रालय के सक्षम वरिष्ठों और अधिकांश बिजली उपयोगकर्ताओं और डिजाइन विभागों की आवश्यकताओं के अनुसार सुरक्षा, अर्थव्यवस्था, तर्कसंगतता और विश्वसनीयता के सिद्धांत पर डिज़ाइन किए गए एक नए प्रकार का लो-वोल्टेज वितरण कैबिनेट है। उत्पाद में उच्च ब्रेकिंग क्षमता, अच्छी गतिशील और थर्मल स्थिरता, लचीली विद्युत योजना, सुविधाजनक संयोजन, श्रृंखला, मजबूत व्यावहारिकता, उपन्यास संरचना और उच्च सुरक्षा स्तर की विशेषताएं हैं, और इसका उपयोग कम-वोल्टेज स्विचगियर के एक अद्यतन उत्पाद के रूप में किया जा सकता है। GGD AC कम-वोल्टेज वितरण कैबिनेट IEC439 कम-वोल्टेज स्विचगियर और कंट्रोलगियर, GB7251 कम-वोल्टेज स्विचगियर और अन्य मानकों के अनुरूप है।

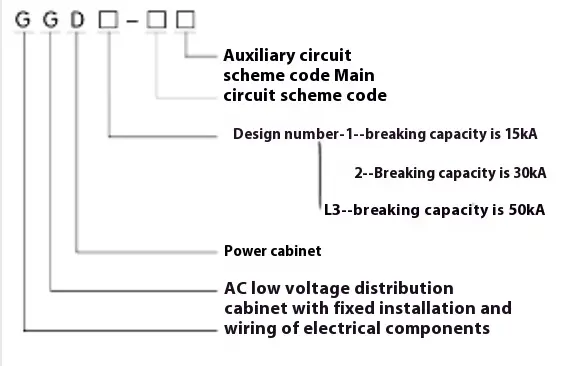

● मॉडल अर्थ

● विद्युत प्रदर्शन

◆ मूल विद्युत पैरामीटर

◆ मुख्य सर्किट योजना

जीजीडी एसी कम वोल्टेज वितरण कैबिनेट के मुख्य सर्किट के लिए 129 योजनाएं और 298 विनिर्देश हैं (सहायक सर्किट के कार्यात्मक परिवर्तनों और नियंत्रण वोल्टेज के परिवर्तनों से प्राप्त योजनाओं और विनिर्देशों को छोड़कर)। उनमें से, GGD1 में 49 योजनाएं और 123 विनिर्देश हैं। GGD2 में 53 योजनाएं और 107 विनिर्देश हैं। GGD3 मॉडल में 27 योजनाएं हैं और 68 विनिर्देश हैं मुख्य सर्किट योजना को डिजाइन और उपयोग विभागों के बहुमत की राय के लिए चुना गया था, जिससे बिजली संयंत्रों द्वारा आवश्यक योजना में वृद्धि हुई। 2000kva और नीचे के वितरण ट्रांसफार्मर के लिए उपयुक्त, 3150A तक वर्तमान। इसके अलावा, प्रतिक्रियाशील बिजली मुआवजे की जरूरतों को पूरा करने के लिए, GGJ1 और GGJ2 ट्रांसमिशन मुआवजा अलमारियाँ डिज़ाइन किए गए हैं, जिसमें 4 मुख्य सर्किट योजनाएं और कुल 12 विनिर्देश हैं।

◆ सहायक सर्किट योजना

सहायक सर्किट के डिजाइन को दो भागों में विभाजित किया गया है: बिजली आपूर्ति योजना और बिजली संयंत्र योजना। द्वितीयक घटकों को स्थापित करने के लिए BGD कैबिनेट में पर्याप्त स्थान है। उसी समय, एनएलएस ने रिले प्रोटेक्शन को संलग्न करते समय बिजली संयंत्रों और विशेष उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए एक विशेष LM23D वर्तमान ट्रांसफार्मर भी विकसित किया है।

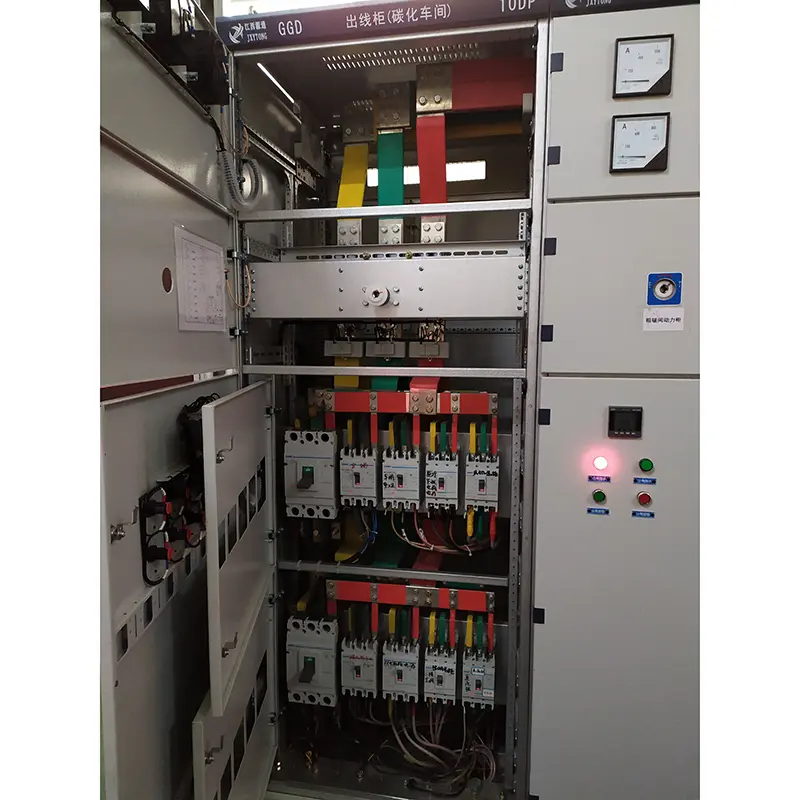

◆ मुख्य बस-बार

मूल्य अनुपात और एल्यूमीनियम के साथ तांबे को बदलने की व्यवहार्यता को ध्यान में रखते हुए, एक एकल एल्यूमीनियम बस का उपयोग तब किया जा सकता है जब रेटेड वर्तमान 1500A से नीचे होता है, और एक डबल कॉपर बस का उपयोग किया जा सकता है जब रेटेड वर्तमान 1500 ए से ऊपर होता है। निर्माता इस विनियमन के अनुसार प्रोटोटाइप का निर्माण करता है और प्रकार परीक्षण पास करता है। बेशक, निर्माता उपयोगकर्ताओं की आवश्यकताओं के अनुसार एक ही वर्तमान क्षमता के साथ एक कॉपर बस के साथ एल्यूमीनियम बस को भी बदल सकता है। बसों की अतिव्यापी सतहों को तालाब टिन प्रक्रिया द्वारा इलाज किया जाता है

◆ विद्युत घटकों का चयन

▶ GGD प्रकार AC कम-वोल्टेज वितरण कैबिनेट मुख्य रूप से उन्नत विद्युत घटकों को अपनाता है जो चीन में बड़े पैमाने पर उत्पादित हो सकते हैं। उसी समय, अर्थव्यवस्था और तर्कसंगतता के सिद्धांत के अनुसार, कुछ उपलब्ध पुराने उत्पाद, जैसे कि DZ10D और D220, पूरी तरह से व्यवहार्यता पर विचार करने के आधार पर आरक्षित हैं, और अप्रचलित उत्पादों का चयन नहीं किया जाता है।

▶ HD13BX और HS13BX रोटरी संचालित चाकू स्विच BGGD कैबिनेट की अनूठी संरचना की जरूरतों को पूरा करने के लिए NLS द्वारा डिज़ाइन किए गए विशेष घटक हैं। वे तंत्र के ऑपरेशन मोड को बदलते हैं और पुराने उत्पादों के लाभों को बनाए रखते हैं, और व्यावहारिक विद्युत घटक हैं।

▶ यदि डिजाइन विभाग बेहतर प्रदर्शन और अधिक उन्नत तकनीक के साथ नए विद्युत घटकों का चयन करता है, तो उपयोगकर्ताओं की जरूरतों के अनुसार, GGD प्रकार AC कम-वोल्टेज वितरण कैबिनेट में अच्छी स्थापना लचीलापन है, और आम तौर पर यह विद्युत घटकों को अपडेट करने के कारण विनिर्माण और स्थापना में कठिनाइयों का कारण नहीं होगा।

▶ मुख्य सर्किट की गतिशील स्थिरता को और बेहतर बनाने के लिए, एनएलएस ने जीजीडी कैबिनेट के लिए जेडएम संयुक्त बस क्लैंप और इन्सुलेशन समर्थन डिजाइन किया। बस बार क्लैंप उच्च शक्ति और उच्च-फ्लेम-रिटार्डेंट PP0 मिश्र धातु सामग्री से बना है, जिसमें उच्च इन्सुलेशन शक्ति, अच्छा आत्म-उत्साहित प्रदर्शन और अद्वितीय संरचना है। यह आसानी से एक सिंगल बस बार क्लैंप या एक डबल बस बार क्लैंप में केवल बिल्डिंग ब्लॉक को समायोजित करके जोड़ा जा सकता है। इन्सुलेशन समर्थन कम लागत और उच्च शक्ति के साथ आस्तीन-प्रकार का ढाला संयुक्त है, जो पुराने उत्पादों की अपर्याप्त रेंगना दूरी के दोष को हल करता है।

● स्थापना और उपयोग

उत्पाद प्राप्त करने के स्थान पर आने के बाद, यह पहले यह जांचना चाहिए कि क्या पैकेजिंग बरकरार है, और संबंधित विभागों को समय के कारणों को खोजने के लिए सूचित करें जब समस्याएं मिलें। उन उत्पादों के लिए जिन्हें तुरंत स्थापित नहीं किया जाता है, उन्हें सामान्य उपयोग की शर्तों के प्रावधानों के अनुसार उचित स्थानों पर रखा जाना चाहिए।

◆ उत्पाद स्थापना

 उत्पादों की स्थापना को स्थापना योजनाबद्ध आरेख (संलग्न आंकड़ा देखें) के अनुसार किया जाएगा, और मूल चैनल स्टील और बोल्ट उपयोगकर्ताओं द्वारा प्रदान किए जाएंगे। जब मुख्य बस को टिन चढ़ाना के साथ एक पूरी पंक्ति में स्थापित किया जाता है, तो ओवरलैपिंग सतह को मरम्मत और समतल किया जाएगा, साफ किया जाएगा, तटस्थ वैसलीन के साथ लेपित या अन्य उपायों को लिया जाएगा, और फिर बोल्ट के साथ उपवास किया जाएगा।

◆ स्थापना के बाद और संचालन में डालने से पहले उत्पादों का निरीक्षण और परीक्षण किया जाएगा।

▶ जाँच करें कि क्या कैबिनेट का शीर्ष पेंट गिर गया है और क्या कैबिनेट सूखा और साफ है।

▶ क्या विद्युत घटकों का ऑपरेटिंग तंत्र लचीला है, और कोई जामिंग या अत्यधिक परिचालन बल नहीं होना चाहिए।

▶ क्या मुख्य विद्युत उपकरणों के मुख्य और सहायक संपर्कों का ऑन-ऑफ विश्वसनीय और सटीक है।

▶ क्या साधन संकेत और ट्रांसफार्मर का अनुपात और ध्रुवीयता सही है।

▶ क्या बसबार कनेक्शन अच्छा है और क्या इन्सुलेशन समर्थन करता है, बढ़ते भागों और सामान को मजबूती और मज़बूती से स्थापित किया जाता है।

▶ क्या सहायक संपर्क आवश्यकताओं को पूरा करता है, क्या फ्यूज का फ्यूज कोर विनिर्देश सही है, क्या रिले का सेटिंग मूल्य डिजाइन आवश्यकताओं को पूरा करता है, और क्या कार्रवाई विश्वसनीय और सटीक है।

▶ क्या सर्किट का संपर्क विद्युत योजनाबद्ध आरेख की आवश्यकताओं को पूरा करता है।

▶ क्या सुरक्षा सर्किट प्रणाली आवश्यकताओं को पूरा करती है।

Insulation इंसुलेशन प्रतिरोध मूल्य को मापने के लिए 1 मेगोहमीटर से कम नहीं।

◆ उपयोग के लिए सावधानियां

(1)। यह उत्पाद दीवार के खिलाफ स्थापित नहीं है, एक तरफ (सामने की तरफ) पर संचालित होता है, और डबल दरवाजों के साथ बनाए रखा जाता है। केवल योग्य पेशेवर केवल संचालन, निरीक्षण और रखरखाव के लिए उत्पाद रखरखाव चैनल और अलमारी के दरवाजे में प्रवेश या खोल सकते हैं।

(२)। कई बार एयर स्विच, मुख्य संपर्क स्थानीय बर्न्स बना देगा और कार्बन पदार्थों का उत्पादन करेगा, संपर्क प्रतिरोध को बढ़ाएगा, इसके परिचालन निर्देशों के अनुसार नियमित रखरखाव और वायु स्विच की मरम्मत होनी चाहिए।

◆ निर्माता आपूर्ति करते समय निम्नलिखित दस्तावेज और सामान प्रदान करेगा:

▶ पैकिंग सूची

▶ उत्पाद प्रमाणपत्र

▶ उपयोग के लिए निर्देश

▶ कारखाना परीक्षण रिपोर्ट

▶ प्रासंगिक विद्युत चित्र

▶ कैबिनेट डोर कीज़, ऑपरेटिंग हैंडल और स्पेयर पार्ट्स कॉन्ट्रैक्ट में निर्दिष्ट।

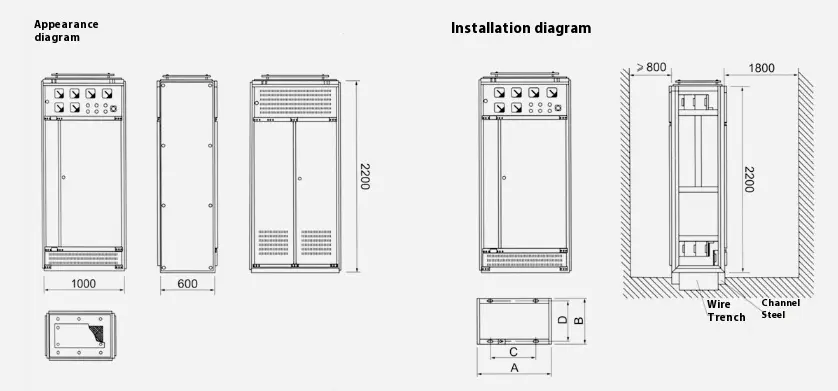

● GGD प्रकार AC कम-वोल्टेज वितरण कैबिनेट की रूपरेखा और स्थापना योजनाबद्ध आरेख
