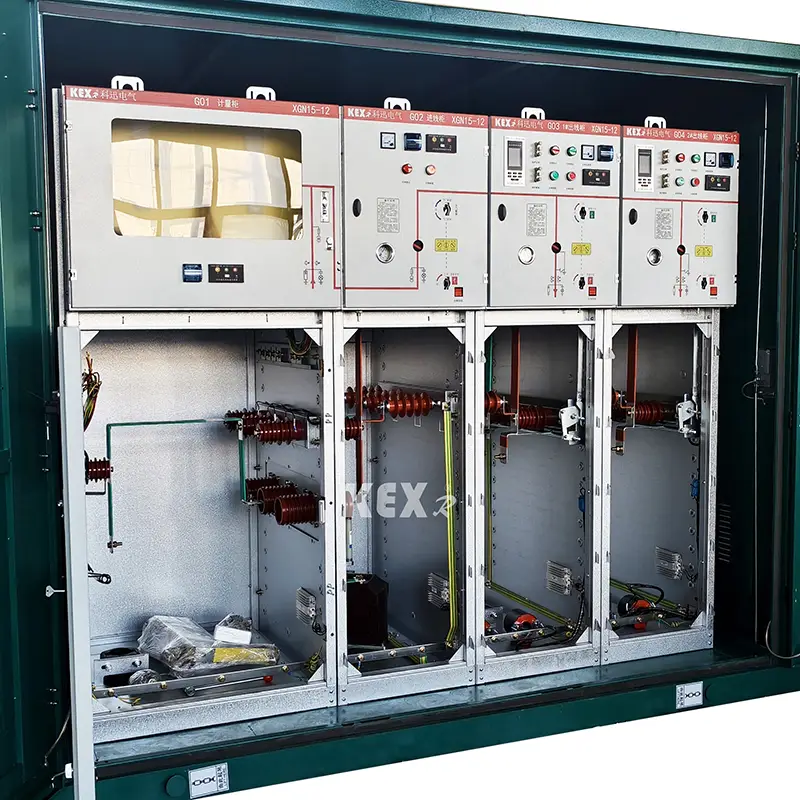

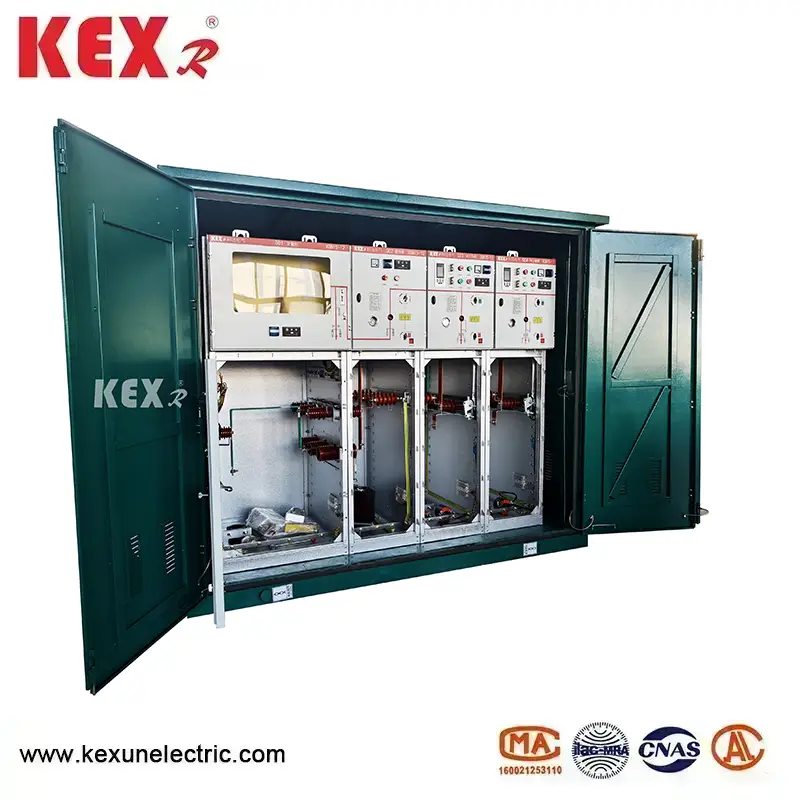

SF6 रिंग मेन यूनिट कैबिनेट

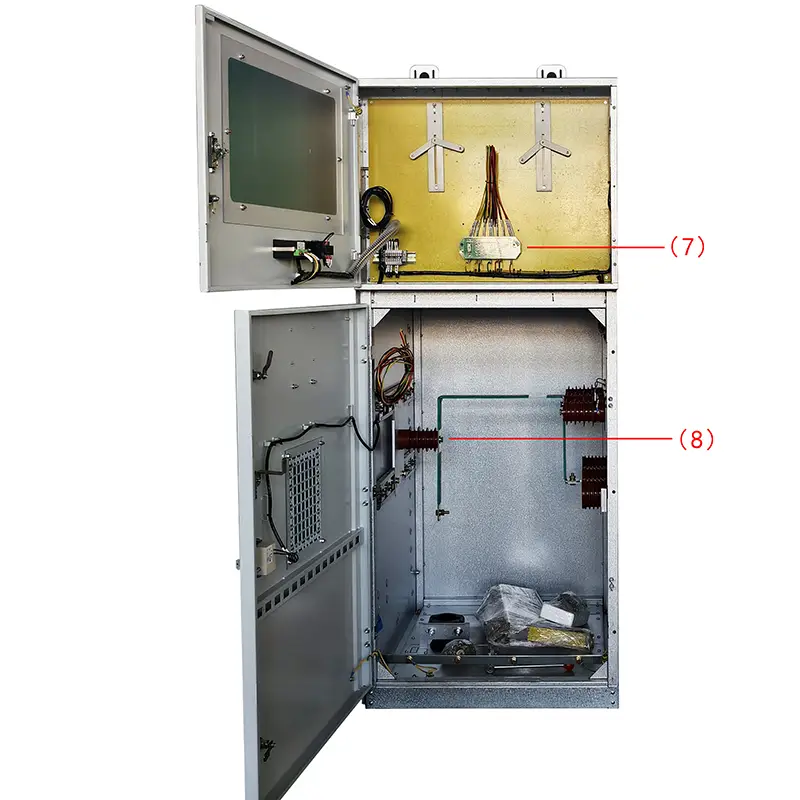

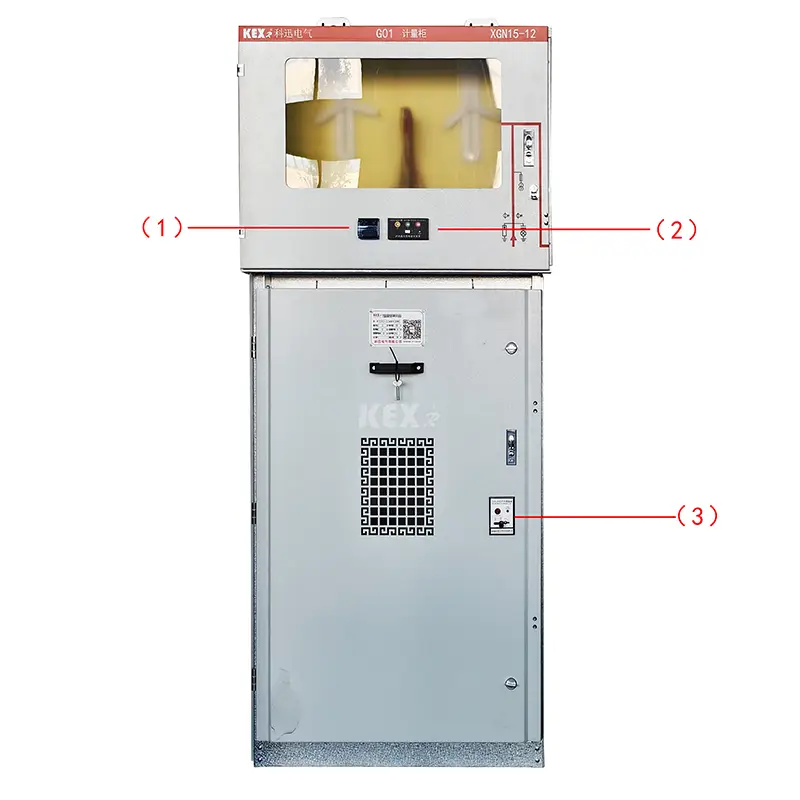

●घटक

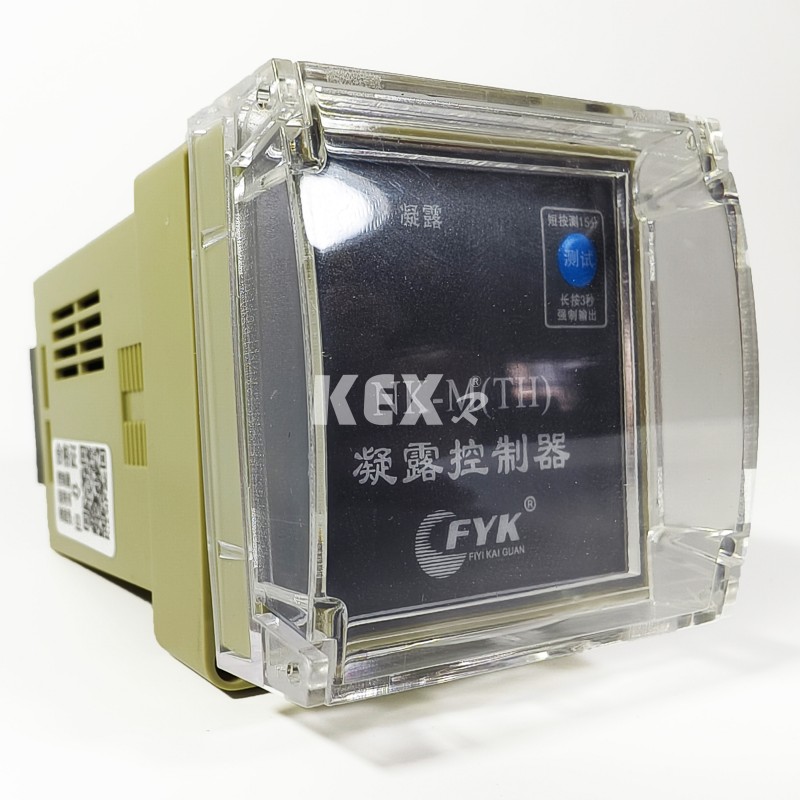

1. संक्षेपण नियंत्रक

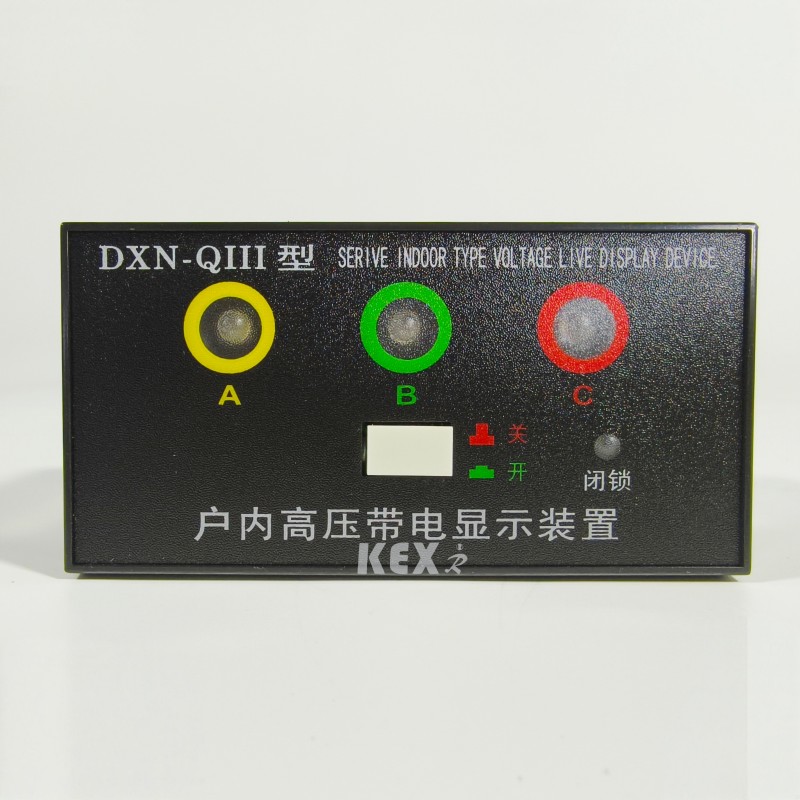

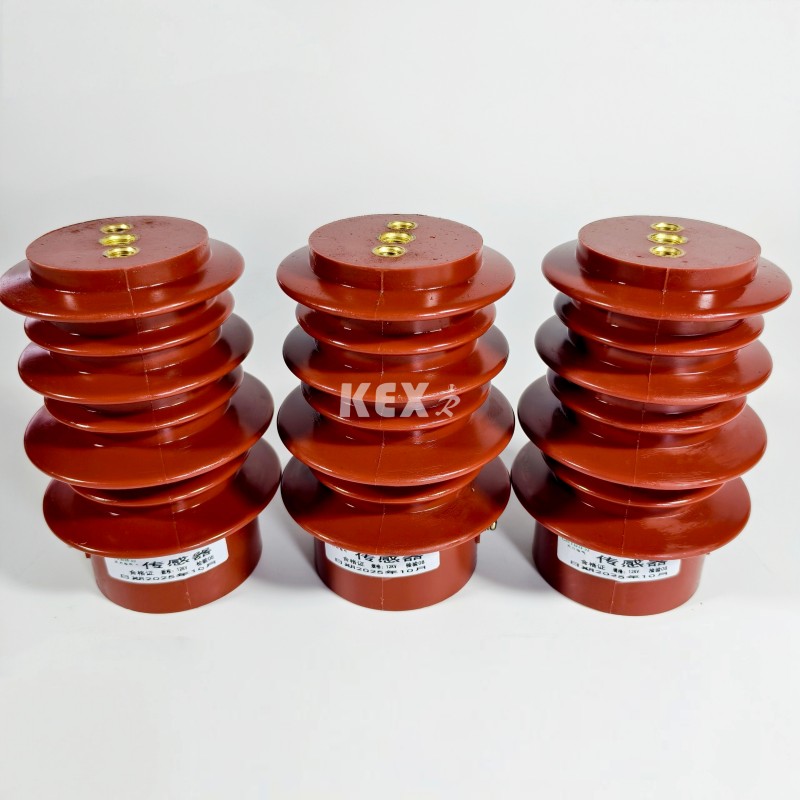

2.चार्ज्ड डिस्प्ले

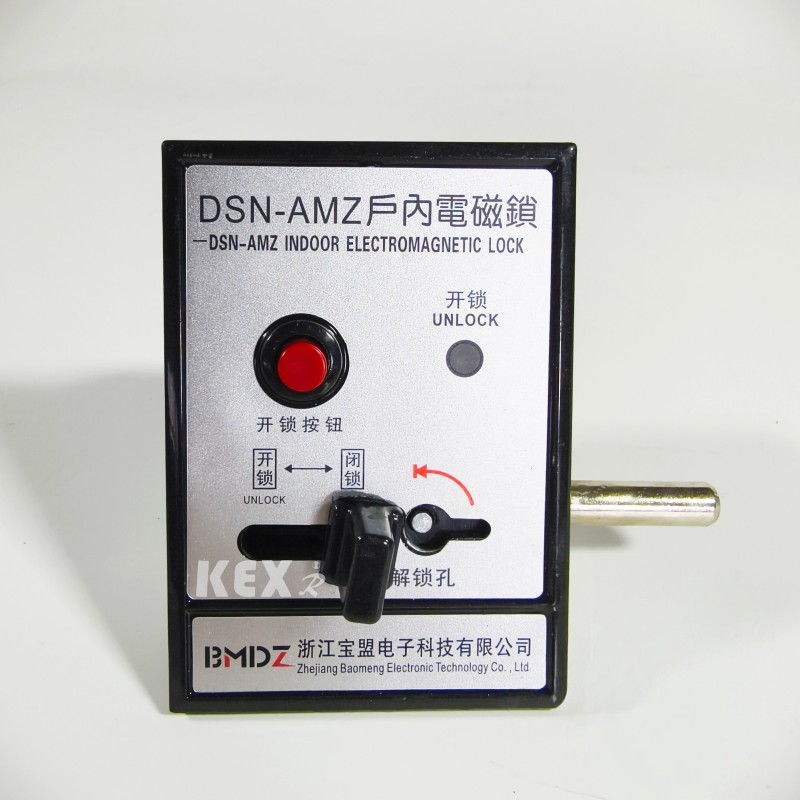

3. इनडोर विद्युत चुम्बकीय ताला

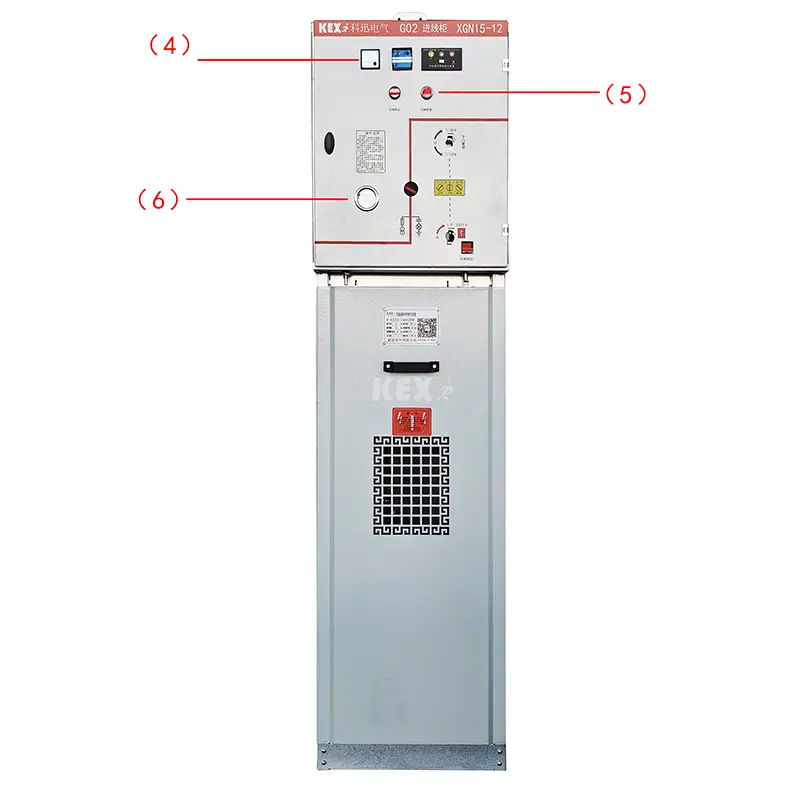

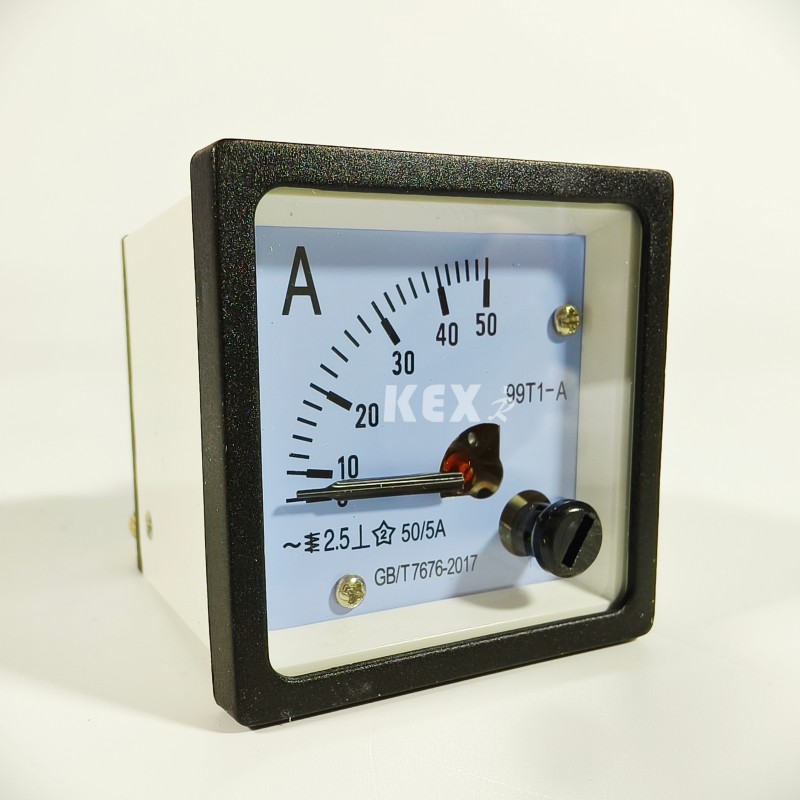

4. अमीटर

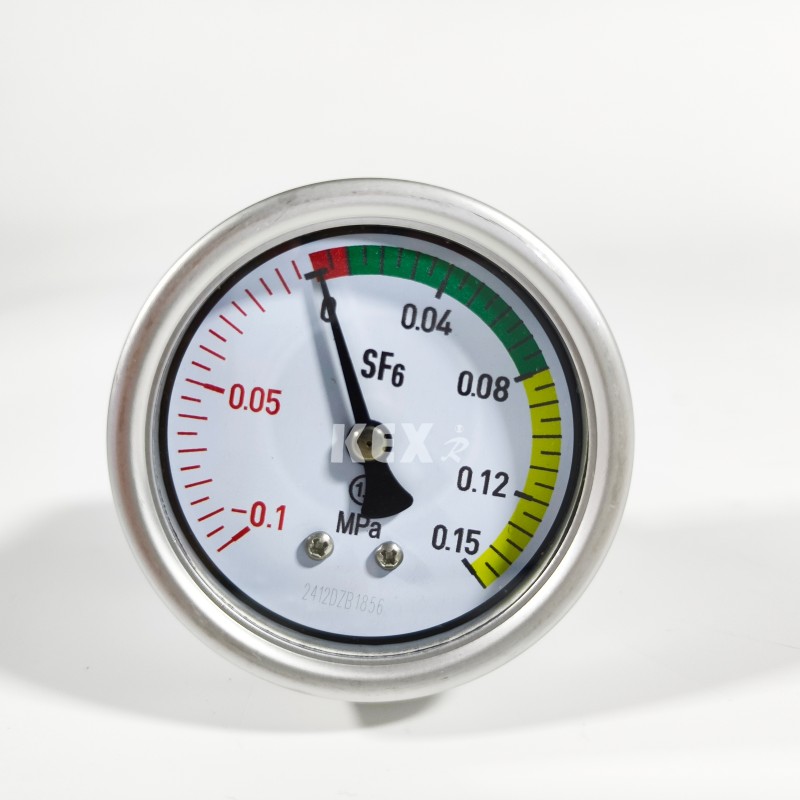

6.बैरोमीटर

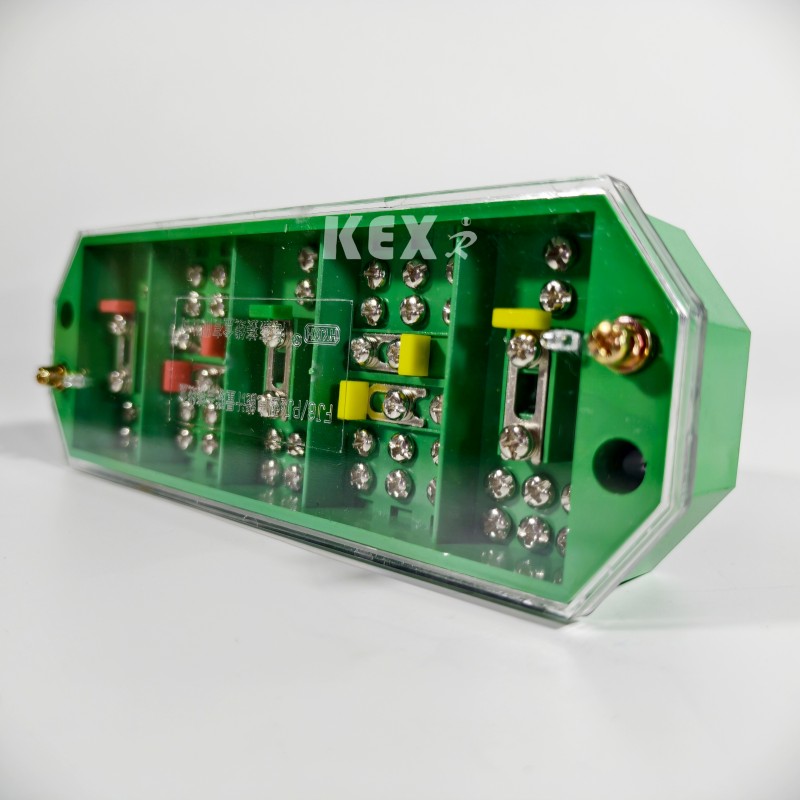

7. 3 चरण 3 तार विद्युत कनेक्टर

8.ट्रांसमीटर

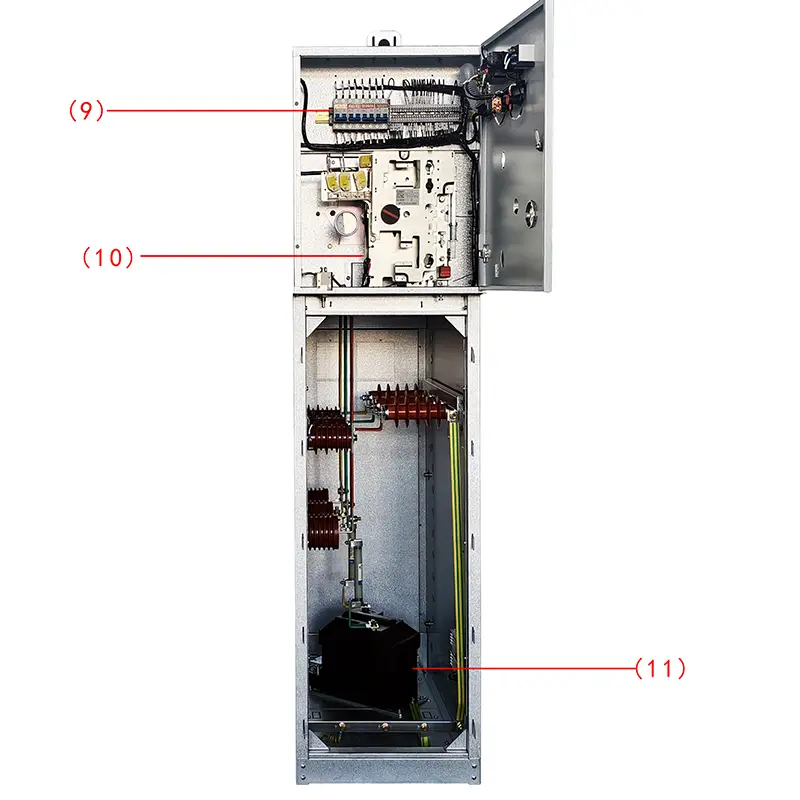

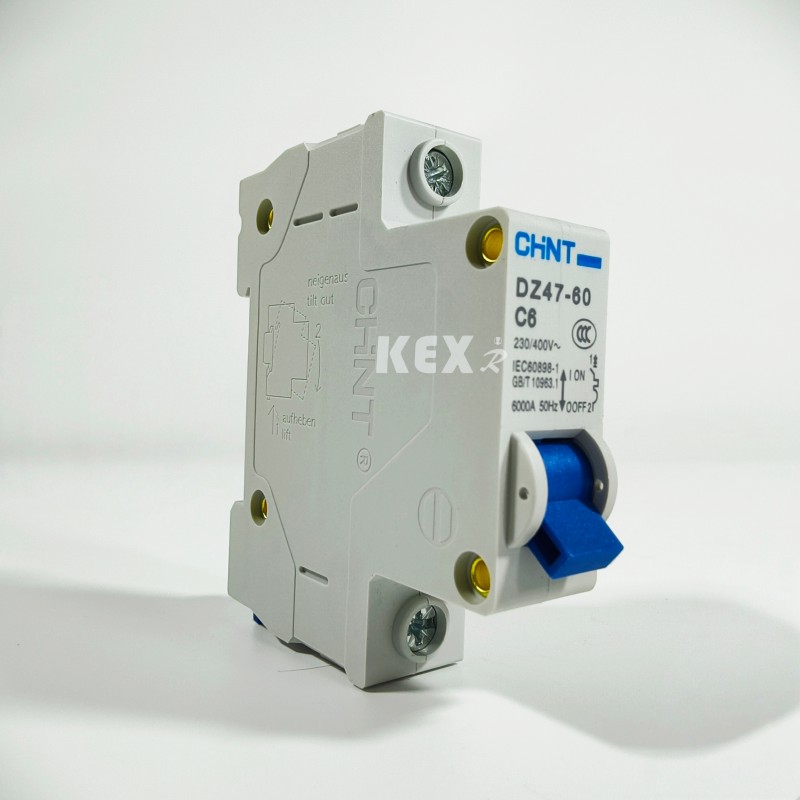

9. एमसीबी

10. संचालन तंत्र

11.वीटी

● शर्तों का उपयोग करना

XGN15-12 प्रकार का मॉड्यूलर SF6 रिंग मेन यूनिट कैबिनेट कॉम्पैक्ट और विस्तार योग्य धातु संलग्न स्विचगियर की एक नई पीढ़ी है जिसमें मुख्य स्विच के रूप में सल्फर हेक्साफ्लोराइड स्विच और पूरे कैबिनेट के लिए वायु इन्सुलेशन है। इसमें सरल संरचना, लचीला संचालन, विश्वसनीय इंटरलॉक और सुविधाजनक स्थापना की विशेषताएं हैं, और यह विभिन्न अनुप्रयोगों और विभिन्न उपयोगकर्ता आवश्यकताओं के लिए संतोषजनक तकनीकी समाधान प्रदान कर सकता है। यह सेंसिंग तकनीक और नवीनतम सुरक्षात्मक रिले, साथ ही उन्नत तकनीकी प्रदर्शन और हल्की और लचीली असेंबली योजना को अपनाता है, जो बाजार की बदलती जरूरतों को पूरी तरह से पूरा कर सकता है।

XGN15-12 SF6 रिंग मेन यूनिट कैबिनेट के मुख्य स्विच क्रमशः FLN36 और FLN48 को अपनाते हैं, SF6 लोड स्विच और ABB मूल SFG, और ABB मूल VD4/S, HD4/S सर्किट ब्रेकर और VS1 सर्किट ब्रेकर भी उपयोगकर्ताओं की आवश्यकताओं के अनुसार सुसज्जित किए जा सकते हैं।

● कार्य वातावरण

◆ ऊंचाई≤1000 मी

◆परिवेश तापमान -25~40℃

◆औसत दैनिक सापेक्षिक आर्द्रता 95% से अधिक नहीं होती; औसत मासिक सापेक्षिक आर्द्रता 90% से अधिक नहीं होती;

◆ भूकंपीय क्षमता: 8 डिग्री;

◆ कोई हिंसक कंपन और प्रभाव नहीं, और आग, रासायनिक संक्षारण और विस्फोट के खतरों वाले स्थान।

● मानक

XGN15-12 मॉड्यूलर SF6 रिंग मेन यूनिट कैबिनेट नीचे दिए गए मानकों को पूरा करता है

IEC298 ·IEC265 ·IECL29 ·IEC694 ·आईईसी420 ·आईईसी56 ·आईईसी529 ·आईईसी932 ·जीबी3804 ·जीबी3906 ·जीबी11022

●XGN15-12 प्रकार के मॉड्यूलर SF6 रिंग मेन यूनिट कैबिनेट की तकनीकी पैरामीटर तालिका

● XGN15-12 प्रकार के मॉड्यूलर SF6 रिंग मेन यूनिट कैबिनेट की संरचना

◆बसबार रूम: लोड स्विच

स्विच रूम में तीन-स्टेशन लोड स्विच स्थापित किया गया है। लोड स्विच का खोल एपॉक्सी राल से बना है और सल्फर हेक्साफ्लोराइड (एसएफ 6) से भरा है। गैस एक इन्सुलेट माध्यम है, और एस 6 एफ को ग्राहक की आवश्यकताओं के अनुसार स्विच रूम में स्थापित किया जा सकता है। अलार्म संपर्क के साथ गैस घनत्व मीटर या गैस घनत्व मीटर।

◆केबल रूम: ऑपरेटिंग मैकेनिज्म, इंटरलॉकिंग मैकेनिज्म और लो वोल्टेज कंट्रोल रूम।

लोड स्विच कैबिनेट में पर्याप्त केबल रूम है, जिसका उपयोग मुख्य रूप से केबल कनेक्शन के लिए किया जाता है, ताकि सिंगल-कोर या थ्री-कोर केबल को साधारण अनशील्ड केबल हेड्स द्वारा जोड़ा जा सके, और साथ ही, लाइटनिंग अरेस्टर, करंट ट्रांसफार्मर, लोअर ग्राउंडिंग स्विच और अन्य तत्वों को पर्याप्त स्थान पर स्थापित किया जा सके। मानक डिजाइन के अनुसार, अलमारी के दरवाजे में अवलोकन खिड़की और सुरक्षा इंटरलॉक डिवाइस है, और केबल रूम की निचली प्लेट उचित आकार के समर्थन फ्रेम के साथ सीलिंग कवर और केबल क्लैंप से सुसज्जित है। केबल स्थापना की सुविधा के लिए केबल रूम की निचली प्लेट और सामने के दरवाजे के फ्रेम को हटाया जा सकता है।

◆ सानना तंत्र, इंटरलॉकिंग तंत्र और कम दबाव नियंत्रण कक्ष

इंटरलॉक वाला लो-वोल्टेज चैंबर एक ही समय में नियंत्रण कक्ष की भूमिका निभाता है। लो-वोल्टेज चैंबर पोजिशन इंडिकेटर, मैकेनिकल इंटरलॉक और डिवाइस के साथ स्प्रिंग ऑपरेटिंग मैकेनिज्म से लैस है, और इसे सहायक संपर्क, ट्रिपिंग कॉइल, आपातकालीन ट्रिपिंग मैकेनिज्म, कैपेसिटिव लाइव डिस्प्ले, की लॉक और इलेक्ट्रिक ऑपरेटिंग डिवाइस से भी लैस किया जा सकता है। साथ ही, लो-वोल्टेज चैम्बर में जगह को नियंत्रण सर्किट, मापने के उपकरण और सुरक्षात्मक रिले से भी सुसज्जित किया जा सकता है। 750 मिमी चौड़े कैबिनेट में दो समान लो-वोल्टेज कक्ष हैं, जिन्हें अधिक सहायक उपकरण से सुसज्जित किया जा सकता है। पूरे XGN15 स्विच कैबिनेट को दो भागों में विभाजित किया जा सकता है, कैबिनेट के ऊपरी हिस्से में बस रूम, लोड स्विच, ऑपरेटिंग मैकेनिज्म और लो-वोल्टेज रूम शामिल है, जो निचले केबल रूम से अलग होता है। इसलिए, ऊपरी इकाई में स्थापित उपकरणों को सुरक्षित रूप से और आसानी से ओवरहाल और सुधार किया जा सकता है, और पूरी ऊपरी इकाई को बदला जा सकता है।

◆ बसबार कक्ष

बसबार कक्ष को कैबिनेट के ऊपरी भाग में व्यवस्थित किया गया है। बस रूम में, मुख्य बसें एक साथ जुड़ी होती हैं और स्विचगियर की पूरी पंक्ति के माध्यम से चलती हैं।

● XGN15-12 प्रकार के मॉड्यूलर SF6 रिंग मेन यूनिट कैबिनेट के बुनियादी घटक

▶FLN36 प्रकार SF6 लोड स्विच को कंपनी के लिए विदेशी तकनीक पेश करके और घरेलू बिजली प्रणाली की आवश्यकताओं के अनुसार विकसित और निर्मित किया गया है, इसमें तीन कार्यशील अवस्थाएँ हैं: समापन, उद्घाटन और ग्राउंडिंग

लोड स्विच के गतिशील और स्थैतिक संपर्कों को प्रबलित संरचना के साथ डाई-कास्टिंग एपॉक्सी राल शेल में रखा जाता है, एसएफ 6 गैस का उपयोग आर्क बुझाने वाले माध्यम के रूप में किया जाता है, और हवा का दबाव 14बार होता है। प्रत्येक लोड स्विच सीलबंद और रखरखाव-मुक्त है, और बैरोमीटर को अलग से चुना जा सकता है। लोड स्विच की स्थापना विधि केबल रूम और बस रूम के बीच एक स्टील विभाजन रखना है, और संचालन और रखरखाव के लिए सबसे कठोर सुरक्षा आवश्यकताओं को पूरा करने के लिए इसे क्षैतिज रूप से स्थापित करना है। यदि अंदर आर्किंग होती है, तो लोड स्विच शेल के पीछे एक संरचनात्मक कमजोर बिंदु है, जो धुल जाएगा, और फिर कैबिनेट के बाहर अधिक दबाव वाले वायु प्रवाह को निर्देशित करने के लिए कैबिनेट पर आर्क डिस्चार्ज वाल्व को धोया जाएगा।

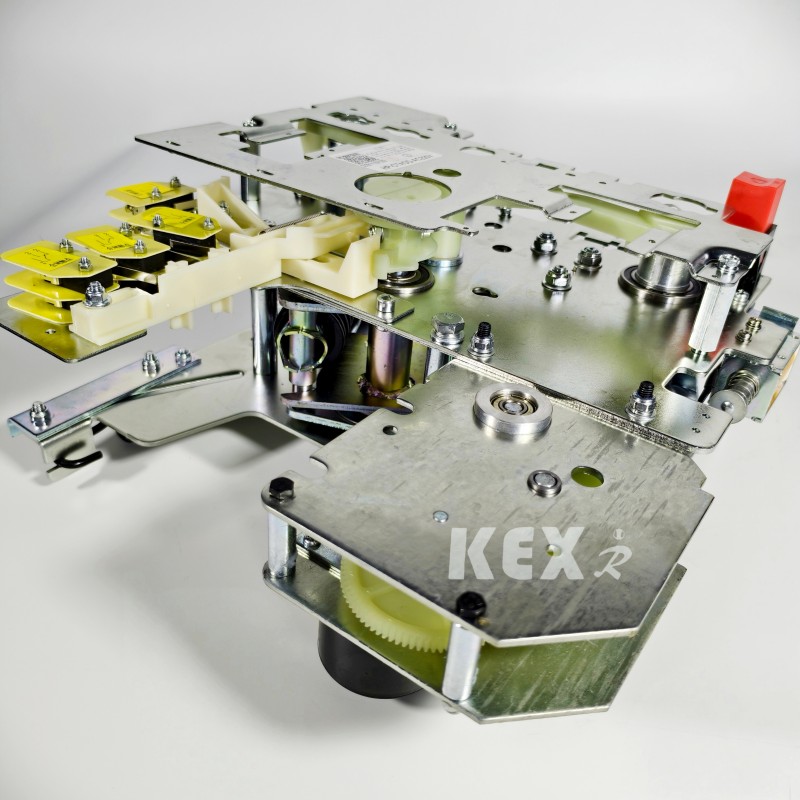

▶SF6 लोड स्विच में दो ऑपरेटिंग मैकेनिज्म हैं: सिंगल स्प्रिंग ऑपरेटिंग मैकेनिज्म (K-टाइप) और डबल स्प्रिंग ऑपरेटिंग मैकेनिज्म (A-टाइप), रिमोट इलेक्ट्रिक कंट्रोल का एहसास करने के लिए इलेक्ट्रिक मैकेनिज्म को उपरोक्त दो प्रकार के ऑपरेटिंग मैकेनिज्म में जोड़ा जा सकता है।

●चुनने के लिए योजनाएं

□उदाहरण योजना 1

◆मानक विन्यास एवं विशेषताएँ

▶630A बस

▶लोड स्विच:FLN36-12D/T630-20

▶ तीन-स्टेशन लोड स्विच (समापन, अलग करना, ग्राउंडिंग) या दो-स्टेशन स्विच (समापन, अलग करना)

▶विज़ुअल विंडो स्विच के ऑपरेटिंग छोर पर स्थापित की गई हैं।

▶मुख्य स्विच और ग्राउंडिंग स्विच दो अलग-अलग ऑपरेशन होल द्वारा संचालित होते हैं और एक-दूसरे सेल्फ-लॉकिंग होते हैं।

लोड स्विच और ग्राउंडिंग स्विच का स्थिति संकेत

▶कैपेसिटिव वोल्टेज इंडिकेटर के साथ बॉडी स्विच करें

▶घनत्व रिले के साथ SF6 गैस दबाव नापने का यंत्र

▶केबल रूम के फ्रंट पैनल के साथ ग्राउंडिंग स्विच इंटरलॉकिंग

◆ वैकल्पिक विन्यास और सुविधाएँ

▶आरक्षित बस एक्सटेंशन

▶लोड स्विचिंग ऑपरेशन मोटर: AC220V/110V DC220V/110V/48V

▶शॉर्ट सर्किट और ग्राउंडिंग दोष संकेतक

▶ बिजली संरक्षण उपकरण (वितरण प्रकार, पावर प्लांट प्रकार, रिलीज प्रकार)

▶सीटी और मीटर मापना

▶ऑपरेटिंग पावर सप्लाई के लिए वोल्टेज ट्रांसफार्मर पीटी

▶AC110V/220V इनलेट लाइन का लाइव ग्राउंडिंग क्लोजर (निचला केबल चालू होने पर ग्राउंडिंग स्विच और बंद ग्राउंडिंग का निचला गेट बंद)

▶सहायक संपर्क: मुख्य स्विच 4NO+4NC ग्राउंडिंग स्विच 2NO+2NC

□उदाहरण योजना 2

◆ मानक विन्यास एवं विशेषताएँ·

▶630ए मुख्य बसबार

▶लोड स्विच:FLN36-12D/T100-50

▶तीन-स्टेशन लोड स्विच (क्लोजिंग, आइसोलेटिंग और ग्राउंडिंग)

▶तीन-स्टेशन लोड स्विच, फ़्यूज़ हेड और फ़्यूज़ एंड ग्राउंडिंग स्विच

▶मैकेनिकल लिंकेज के लिए

▶फ्यूज ट्रिप इंडिकेशन और रिमोट सिग्नल ट्रांसमिशन

▶स्विच ऑपरेटिंग छोर पर एक विज़ुअल विंडो स्थापित की गई है।

▶मुख्य स्विच और ग्राउंडिंग स्विच दो अलग-अलग ऑपरेशन होल द्वारा संचालित होते हैं और एक-दूसरे सेल्फ-लॉकिंग होते हैं।

लोड स्विच और ग्राउंडिंग स्विच का स्थिति संकेत

▶कैपेसिटिव वोल्टेज इंडिकेटर के साथ बॉडी स्विच करें

▶घनत्व रिले के साथ SF6 गैस दबाव नापने का यंत्र

▶केबल रूम के फ्रंट पैनल के साथ ग्राउंडिंग स्विच इंटरलॉकिंग

◆ वैकल्पिक विन्यास और सुविधाएँ

▶आरक्षित बस एक्सटेंशन

▶लोड स्विचिंग ऑपरेशन मोटर: AC220V/110V DC220V/110V/48V

▶ लघु और ग्राउंडेड दोष संकेतक

▶सीटी और मीटर मापना

▶हानि वोल्टेज ट्रिप AC220V

▶ओवरकरंट डिस्कनेक्टर:GL25/5

सहायक संपर्क: मुख्य स्विच 4NO+4NC ग्राउंडिंग स्विच 2NO+NC

▶ट्रिप कॉइल: AC220V/110V DC220V/110V/48V

▶फ्यूज फ्यूज (फॉल्ट सिग्नल):1NO

▶सिग्नल के साथ दबाव नापने का यंत्र: 1NO

□उदाहरण योजना 3

प्राथमिक कार्यक्रम संख्या D07

◆मानक विन्यास एवं विशेषताएँ

▶दो LZZBJ9 वर्तमान ट्रांसफार्मर

▶दो जेडीजेड वोल्टेज ट्रांसफार्मर

▶पीटी फ्यूज को सुरक्षित रखें

▶केबल रूम के फ्रंट पैनल की इंटरलॉकिंग

◆वैकल्पिक विन्यास और सुविधाएँ

▶एवोल्टमीटर स्विच के साथ

▶एक एमीटर एक स्विच के साथ

▶3 सीटी, 3 पीटी

▶कैपेसिटिव वोल्टेज संकेतक लाइव स्विचगियर कैबिनेट का संकेत देता है

▶वाट घंटा मीटर

▶नकारात्मक नियंत्रण
