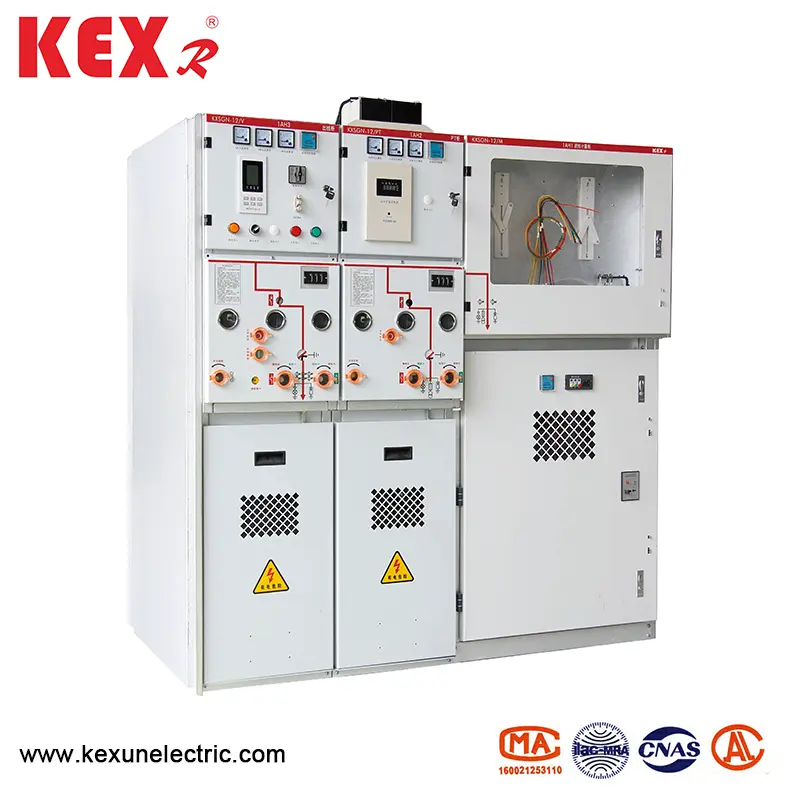

ठोस अछूता बंद मध्यम वोल्टेज स्विच उपकरण
केक्सुन एक आपूर्तिकर्ता है जो चीन में पावर ट्रांसमिशन और ट्रांसफॉर्मेशन इक्विपमेंट के उत्पादन में विशेषज्ञता रखता है। इंसुलेटेड क्लोज्ड मीडियम वोल्टेज स्विच उपकरण केएक्सआर के मुख्य उत्पादों में से एक है। यह मुख्य इन्सुलेशन माध्यम के रूप में ठोस इन्सुलेशन सामग्री का उपयोग करता है, पावर ग्रिड अपग्रेडिंग और वितरण उपयोगकर्ताओं के लिए समाधानों की एक आदर्श श्रृंखला प्रदान करता है।
मॉडल: KXSGN-12
ब्रांड ： kexr
मॉडल: KXSGN-12
ब्रांड ： kexr
● उत्पाद अवलोकन
KXSGN-12 ठोस अछूता बंद मध्यम वोल्टेज स्विच उपकरण में कई योजनाएं हैं जैसे कि सर्किट ब्रेकर प्रोटेक्शन, ट्रांसफार्मर प्रोटेक्शन, लोड कंट्रोल, फ्यूज कॉम्बिनेशन बिजली, पीटी पावर सप्लाई, बस कपलर लिफ्टिंग और इतने पर। इस उत्पाद का उपयोग पावर सिस्टम रिंग नेटवर्क डिस्ट्रीब्यूशन उपकरण के रूप में किया जा सकता है, और इसका उपयोग बहु-कार्य और बहुमुखी प्रतिभा की विशेषताओं के साथ औद्योगिक और खनन उद्यमों के शहरी निर्माण के लिए बिजली वितरण उपकरण के रूप में भी किया जा सकता है।
ठोस अछूता बंद मध्यम वोल्टेज स्विच उपकरण मुख्य इंसुलेटिंग माध्यम के रूप में ठोस इंसुलेटिंग सामग्री को अपनाते हैं, वैक्यूम इंटरप्रेटर, प्रवाहकीय कनेक्शन, डिस्कनेक्टर, ग्राउंडिंग स्विच, मुख्य बस, शाखा बस और अन्य मुख्य इलेक्ट्रिकल सर्किट को लपेटा जाता है और कुछ कार्यों के साथ एक या कई मॉड्यूल में ठोस इंसुलेटिंग माध्यम के साथ पैक किया जाता है, जो फिर से संयुक्त हो सकता है और पूर्ण इन्सुलेशन और कस्टुलेशन हो सकता है।
● उपयोग की शर्तें
पर्यावरण का तापमान -45 ~ 40 ℃
अधिकतम ऊंचाई ： 4000 मीटर
अधिकतम दैनिक औसत तापमान ℃ 35 ℃
अधिकतम दैनिक आर्द्रता ： 95%
अधिकतम मासिक आर्द्रता% 90%
अधिकतम भूकंपीय तीव्रता ： ग्रेड 8
नोट ： ठोस अछूता बंद मध्यम वोल्टेज स्विच उपकरण आग, विस्फोट और हिंसक कंपन के बिना एक जगह पर स्थापित किया जाना चाहिए।

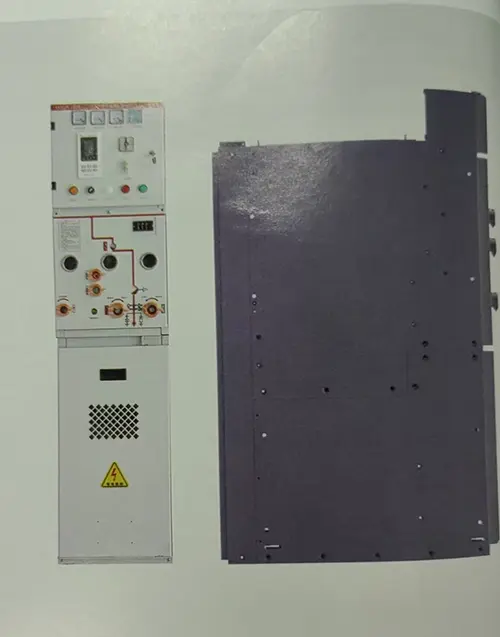

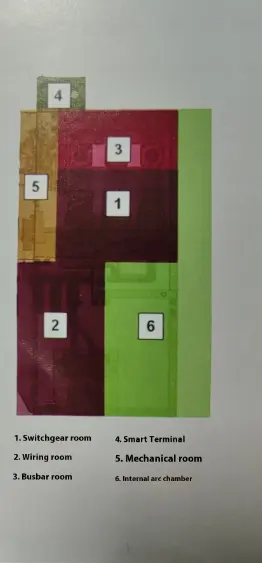

● स्पेसर संरचना
● ठोस अछूता बंद मध्यम वोल्टेज स्विच उपकरण का रूपरेखा आयाम
◆ कम अलगाव प्रकार
|
योजना |
कैबिनेट चौड़ाई |
कैबिनेट की गहराई |
कैबिनेट ऊंचाई |
शीर्ष संरक्षण |
|
पीटी इनकमिंग लाइन |
450 |
940 |
1500 |
200 बढ़ाएं |
|
इनकमिंग और रूपरेखा |
375 |
940 |
1500 |
200 बढ़ाएं |
|
परस्पर संबंध स्विच |
375 |
940 |
1500 |
200 बढ़ाएं |
|
परस्पर संबंध अलगाव |
375 |
940 |
1500 |
200 बढ़ाएं |
|
बसबार उठाना |
375 |
940 |
1500 |
200 बढ़ाएं |
|
पारंपरिक माप |
750 |
940 |
1500 |
200 बढ़ाएं |
|
कॉम्पैक्ट माप |
375 |
940 |
1500 |
200 बढ़ाएं |
|
बिजली की आपूर्ति पीटी |
450 |
940 |
1500 |
200 बढ़ाएं |
|
नियंत्रण और संरक्षण आधार स्टेशन |
375 |
940 |
1500 |
|
◆ ऊपरी अलगाव प्रकार
|
योजना |
कैबिनेट चौड़ाई |
कैबिनेट की गहराई |
कैबिनेट ऊंचाई |
ओवरहेड रूपरेखा |
|
पीटी इनकमिंग लाइन |
450 |
940 |
1800 |
गहरा 260 |
|
इनकमिंग और रूपरेखा |
425 |
940 |
1800 |
गहरा 260 |
|
परस्पर संबंध स्विच |
425 |
940 |
1800 |
गहरा 260 |
|
परस्पर संबंध अलगाव |
425 |
940 |
1800 |
गहरा 260 |
|
बसबार उठाना |
425 |
940 |
1800 |
गहरा 260 |
|
पारंपरिक माप |
750 |
940 |
1800 |
गहरा 260 |
|
कॉम्पैक्ट माप |
425 |
940 |
1800 |
गहरा 260 |
|
बिजली की आपूर्ति पीटी |
450 |
940 |
1800 |
गहरा 260 |
|
नियंत्रण और संरक्षण आधार स्टेशन |
375 |
940 |
1800 |
|
● तकनीकी पैरामीटर
◆ स्विचगियर के तकनीकी पैरामीटर
|
वस्तु |
इकाई |
डेटा |
|||
|
रेटेड वोल्टेज |
केवी |
12 |
|||
|
रेटेड आवृत्ति |
केवी |
50 |
|||
|
वर्तमान मूल्यांकित |
केवी |
630 |
1250 |
||
|
रेटेड इन्सुलेशन स्तर |
पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है （UD） 1min |
तोड़ना |
A |
48 |
|
|
वैकल्पिक |
A |
42 |
|||
|
सापेक्ष आधार |
A |
42 |
|||
|
बिजली आवेग वोल्टेज का सामना करना पड़ा） |
तोड़ना |
A |
85 |
||
|
वैकल्पिक |
A |
75 |
|||
|
सापेक्ष आधार |
A |
75 |
|||
|
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट （1SC） |
A |
25 |
31.5 |
||
|
रेटेड अल्पकालिक वर्तमान （4S） का सामना करना पड़ा |
KA |
25 |
31.5 |
||
|
रेटेड शिखर वर्तमान （1P） का सामना कर रहा है |
KA |
63 |
80 |
||
|
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट （पीक） (1MA) |
KA |
63 |
80 |
||
|
संलग्नक संरक्षण ग्रेड |
KA |
Ip4x |
|||
|
प्रचालन पद्धति |
समय |
वसंत ऊर्जा भंडारण प्रकार |
|||
◆ पृथक ग्राउंडिंग स्विच के तकनीकी पैरामीटर
|
वस्तु |
इकाई |
डेटा |
|||
|
रेटेड वोल्टेज |
केवी |
12 |
|||
|
वर्तमान मूल्यांकित |
A |
630 |
1250 |
||
|
रेटेड अल्पकालिक वर्तमान （4S） का सामना करना पड़ा |
KA |
25 |
31.5 |
||
|
रेटेड पीक करंट का सामना करना पड़ता है |
|
63 |
80 |
||
|
|
पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है （UD） 1min |
चरण और आधार |
केवी |
42 |
|
|
तोड़ना |
48 |
||||
|
रेटेड लाइटनिंग इम्पल्स वोल्टेज का सामना करना पड़ा （ |
चरण और आधार |
केवी |
75 |
||
|
तोड़ना |
85 |
||||
|
डिस्कनेक्टर का यांत्रिक जीवन (ऑन-ऑफ) |
समय |
3000 |
|||
|
ग्राउंडिंग स्विच का यांत्रिक जीवन (ऑफ-ग्राउंडिंग) |
समय |
3000 |
|||
