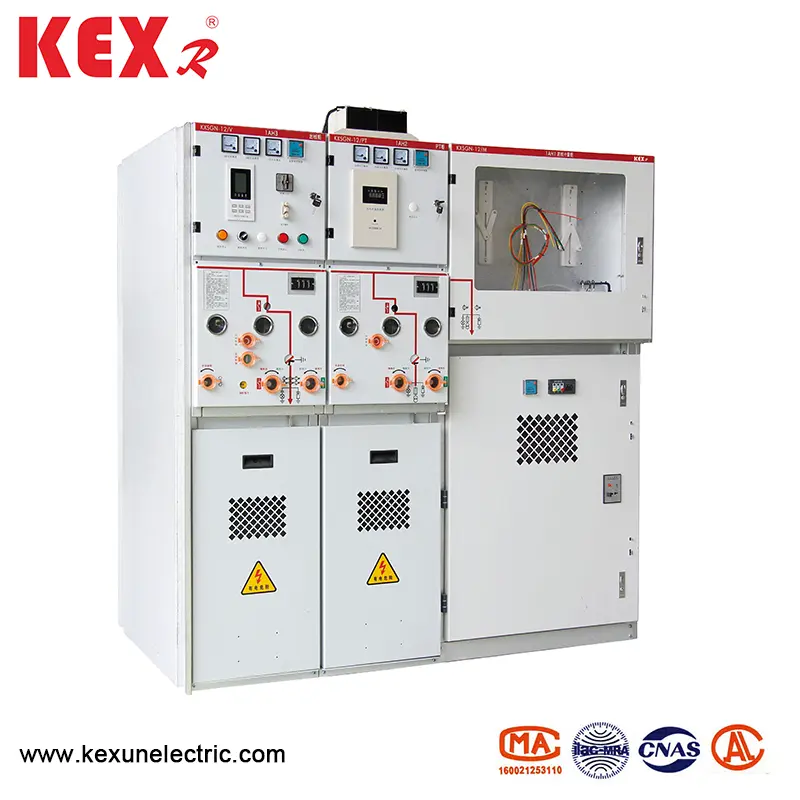

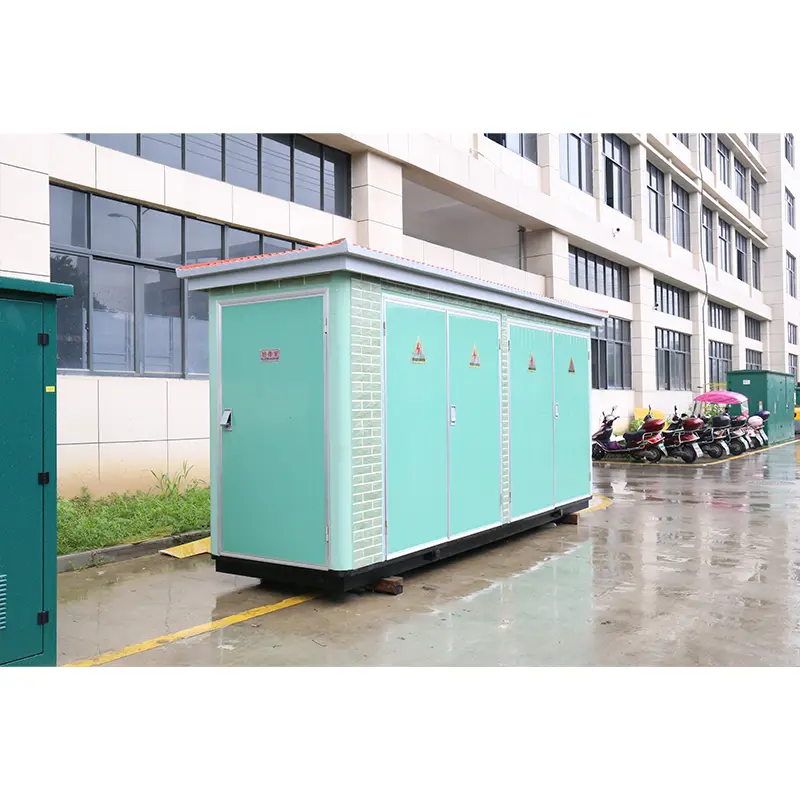

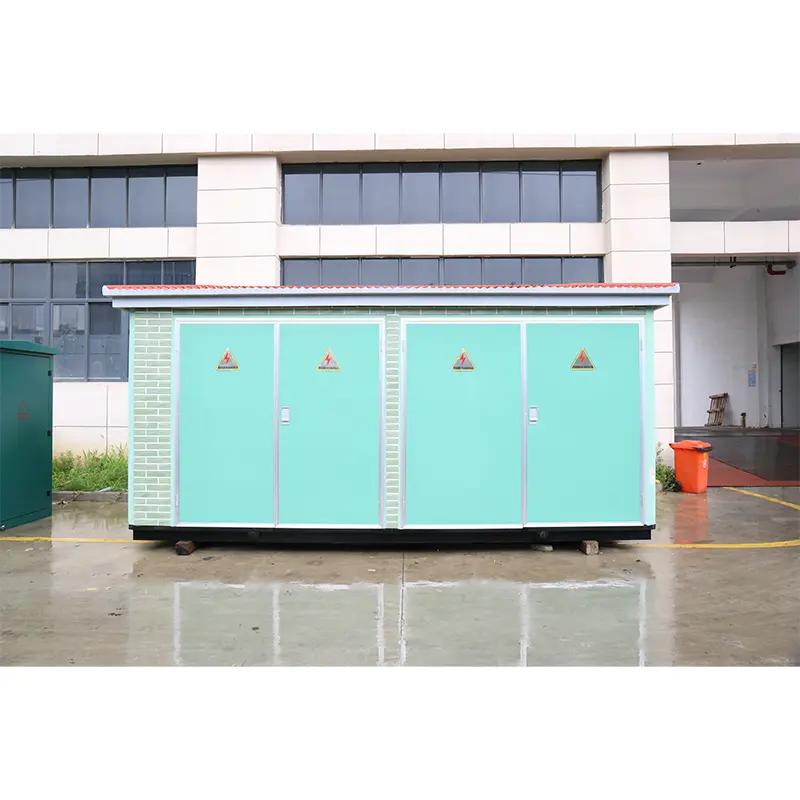

उच्च वोल्टेज रिंग नेटवर्क कैबिनेट

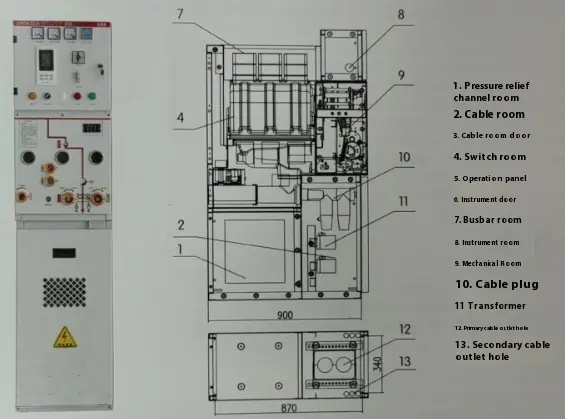

योजना

कैबिनेट चौड़ाई

कैबिनेट की गहराई

कैबिनेट ऊंचाई

ओवरहेड रूपरेखा

पीटी इनकमिंग लाइन

450

900

1600

गहरा 260

इनकमिंग और रूपरेखा

425

900

1600

गहरा 260

परस्पर संबंध स्विच

425

900

1600

गहरा 260

परस्पर संबंध अलगाव

425

900

1600

गहरा 260

बसबार उठाना

425

900

1600

गहरा 260

पारंपरिक माप

750

900

1600

गहरा 260

कॉम्पैक्ट माप

425

900

1600

गहरा 260

बिजली की आपूर्ति पीटी

450

900

1600

गहरा 260

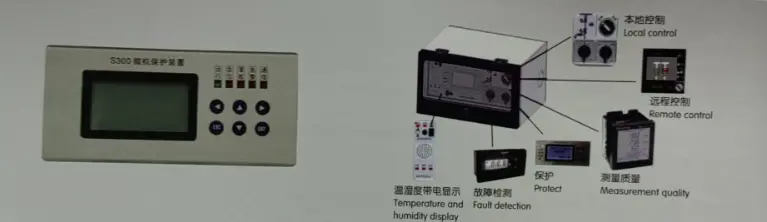

नियंत्रण और संरक्षण आधार स्टेशन

425

900

1600

गहरा 260

वस्तु

इकाई

डेटा

रेटेड वोल्टेज

केवी

12

रेटेड आवृत्ति

हर्ट्ज

50

रेटेड इन्सुलेशन स्तर

1 मी काम करने की आवृत्ति वोल्टेज का सामना कर रही है

केवी

42

बिजली आवेग वोल्टेज का सामना करना पड़ता है

केवी

75

वर्तमान मूल्यांकित

A

630

1250

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट （1SC）

KA

20 35

31.5

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट （पीक）

KA

५० ६३

80

रेटेड पीक करंट का सामना करना पड़ता है

KA

५० ६३

80

रेटेड शॉर्ट-टर्म करंट का सामना करना पड़ा

KA

२० २५

31.5

रेटेड कम समय ब्रेकिंग करंट ब्रेकिंग टाइम्स

समय

30

30

वर्तमान स्थायी समय को तोड़ने के लिए कम समय का रेटेड

S

4

रेटेड ऑपरेटिंग अनुक्रम

ऑटो रिकॉलिंग

ऑफ -0.3S-ONOFF-180-ONOFF

गैर-स्वचालित पुनरावर्ती

ऑफ -0.3S-ONOFF-180-ONOFF

यांत्रिक जीवन

समय

3000

एकल संधारित्र बैंक के वर्तमान को तोड़ने का रेटेड

A

630

बी से बी कैपेसिटर बैंक के करंट को तोड़कर रेटेड

A

400

वस्तु

इकाई

डेटा

वर्तमान मूल्यांकित

A

630

रेटेड शॉर्ट-सर्किट ऑफ-ऑन करंट

KA

50

रेटेड शॉर्ट-टर्म करंट का सामना करना पड़ा

KA/S

20/4

लोड स्विच यांत्रिक जीवन

समय

10000

लोड स्विच विद्युत जीवन

समय

10000

वस्तु

इकाई

डेटा

वर्तमान मूल्यांकित

A

125

रेटेड शॉर्ट-सर्किट ब्रेक करंट

KA

31.5

रेटेड शॉर्ट-सर्किट क्लोजिंग करंट

KA

80

रेटेड हैंडओवर करंट

A

3150
