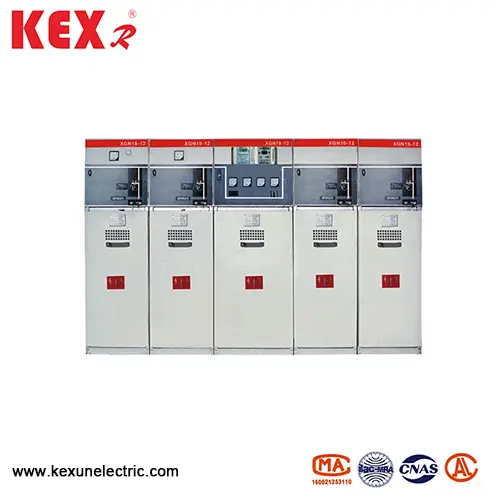

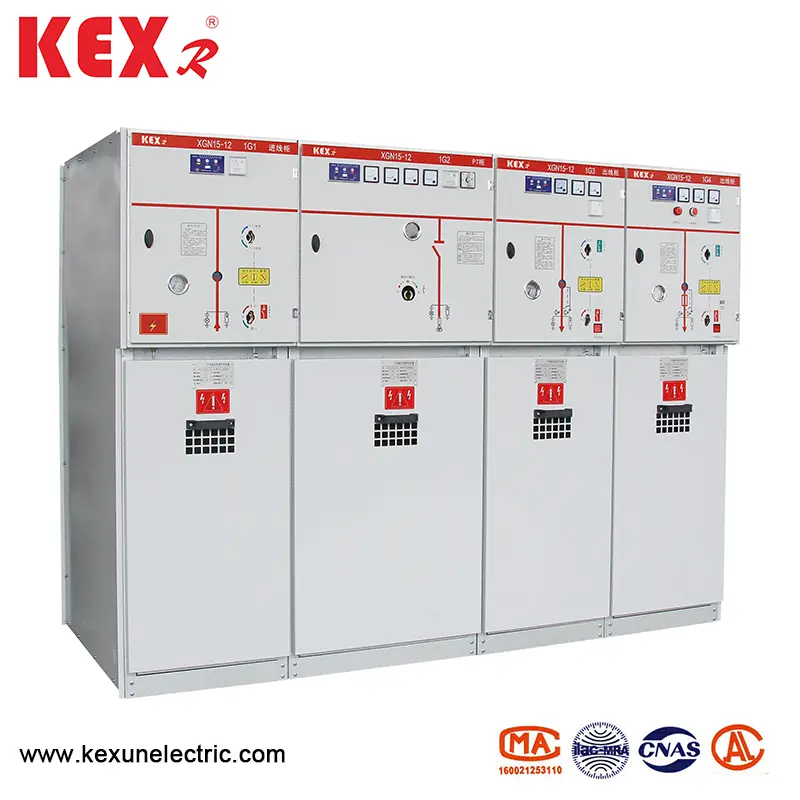

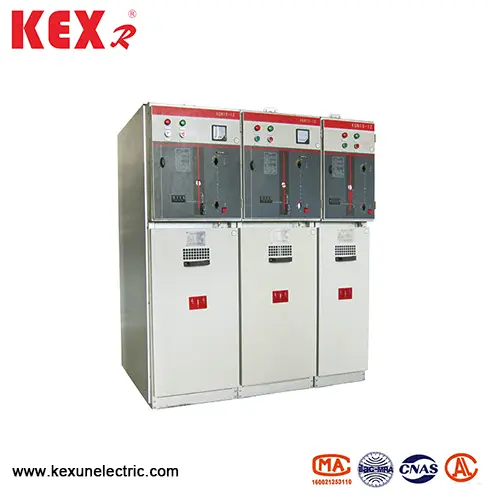

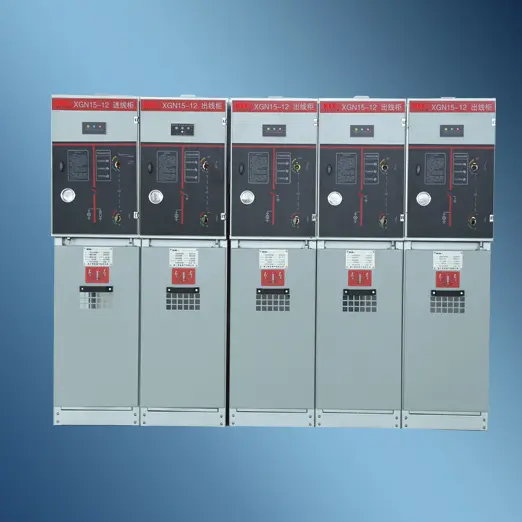

हेक्सफ्लोराइड रिंग मुख्य इकाई

● मुख्य अनुप्रयोग

XGN15-12 टाइप हेक्सफ्लोराइड रिंग मुख्य इकाई एसी 50 हर्ट्ज और 12kV पावर सिस्टम के लिए उपयुक्त है, व्यापक रूप से औद्योगिक और सिविल केबल रिंग नेटवर्क और बिजली की आपूर्ति टर्मिनल परियोजनाओं में उपयोग किया जाता है, विशेष रूप से शहरी आवासीय क्षेत्रों के लिए उपयुक्त है, छोटे माध्यमिक सबस्टेशन, स्विचिंग स्टेशनों, औद्योगिक और खनन उद्यमों, शॉपिंग मॉल, हवाई अड्डों, सबवे, वाइन पावर जनरेशन, हॉस्पिट्स, स्टैडियम, स्टैडियम।

● उपयोग की शर्तें

▶ ऊंचाई: ≤ 1000 मीटर। (यदि विशेष आवश्यकताएं हैं, तो कृपया आदेश देते समय उन्हें इंगित करें)

▶ पर्यावरण का तापमान: -25 ~ 40 ℃

▶ औसत दैनिक सापेक्ष आर्द्रता ：% 95%

▶ औसत मासिक सापेक्ष आर्द्रता%%90%;

▶ शॉक रेजिस्टेंस डिग्री ： 8 डिग्री

▶ हिंसक कंपन, प्रभाव, आग, रासायनिक संक्षारण और विस्फोट से मुक्त स्थान।

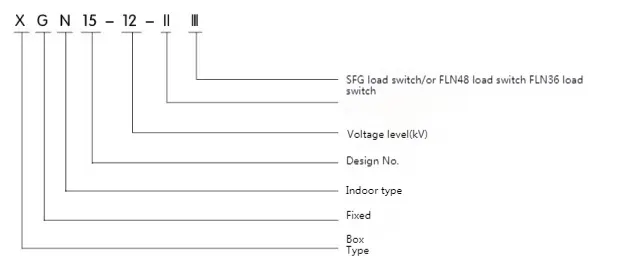

● मॉडल और अर्थ

● मानदंड मिलते हैं

XGN15-12 टाइप हेक्सफ्लोराइड रिंग मुख्य इकाई निम्नलिखित मानदंडों को पूरा करती है:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● तकनीकी पैरामीटर और आयाम

● लोड स्विच कैबिनेट की संरचना और बुनियादी घटक

◆ XGN15-12 टाइप हेक्सफ्लोराइड रिंग मुख्य इकाई संरचना: बस रूम+लोड स्विच केबल रूम+ऑपरेटिंग तंत्र+इंटरलॉकिंग तंत्र और कम-वोल्टेज नियंत्रण कक्ष

◆ लोड स्विच

स्विच रूम में तीन-स्टेशन लोड स्विच स्थापित किया गया है। लोड स्विच का शेल एपॉक्सी राल से बना है और सल्फर हेक्सफ्लोराइड (एसएफ) से भरा है। ) गैस एक इन्सुलेटिंग माध्यम है, और एसएफ को ग्राहक की आवश्यकताओं के अनुसार स्विच रूम में स्थापित किया जा सकता है। अलार्म संपर्क के साथ गैस घनत्व मीटर या गैस घनत्व मीटर।

◆ केबल रूम

लोड स्विच कैबिनेट में पर्याप्त केबल रूम होता है, जो मुख्य रूप से केबल कनेक्शन के लिए उपयोग किया जाता है, ताकि सिंगल-कोर या तीन-कोर केबलों को सरल बिना लाइसेंस वाले केबल हेड से जोड़ा जा सके, और एक ही समय में, लाइटनिंग अरेस्टर, करंट ट्रांसफार्मर, लोअर ग्राउंडिंग स्विच और अन्य तत्वों को पर्याप्त स्थान पर स्थापित किया जा सकता है। मानक डिजाइन के अनुसार, अलमारी के दरवाजे में अवलोकन खिड़की और सुरक्षा इंटरलॉक डिवाइस है, और केबल रूम की निचली प्लेट को सील कवर और केबल क्लैंप से लैस किया गया है, जो उपयुक्त आकार के समर्थन फ्रेम के साथ है। केबल रूम के नीचे की प्लेट और सामने के दरवाजे के फ्रेम को केबल इंस्टॉलेशन की सुविधा के लिए हटाया जा सकता है।

◆ सानना तंत्र, इंटरलॉकिंग तंत्र और कम दबाव नियंत्रण कक्ष

इंटरलॉक के साथ कम-वोल्टेज रूम एक ही समय में नियंत्रण कक्ष की भूमिका निभाता है। लो-वोल्टेज चैंबर स्प्रिंग ऑपरेटिंग मैकेनिज्म से सुसज्जित है, जिसमें स्थिति संकेतक, मैकेनिकल इंटरलॉक और डिवाइस के साथ भी सहायक संपर्क, ट्रिपिंग कॉइल, इमरजेंसी ट्रिपिंग मैकेनिज्म, कैपेसिटिव लाइव डिस्प्ले, की लॉक और इलेक्ट्रिक ऑपरेटिंग डिवाइस से भी लैस किया जा सकता है। इसी समय, कम-वोल्टेज चैंबर में अंतरिक्ष को नियंत्रण सर्किट, माप उपकरण और सुरक्षात्मक रिले से भी सुसज्जित किया जा सकता है। 750 मिमी चौड़ी कैबिनेट में दो समान कम-वोल्टेज कक्ष हैं, जिन्हें अधिक सामान से लैस किया जा सकता है। पूरे XGN15 स्विच कैबिनेट को दो भागों में विभाजित किया जा सकता है, कैबिनेट के ऊपरी हिस्से में बस रूम, लोड स्विच, ऑपरेटिंग मैकेनिज्म और कम-वोल्टेज रूम शामिल हैं, जो निचले केबल रूम से अलग है। इसलिए, ऊपरी इकाई में स्थापित उपकरण सुरक्षित और आसानी से ओवरहाल और सुधार किया जा सकता है, और पूरी ऊपरी इकाई को प्रतिस्थापित किया जा सकता है।

◆ बस रूम

कैबिनेट के ऊपरी हिस्से में बस रूम की व्यवस्था की जाती है। बस के कमरे में, मुख्य बसें एक साथ जुड़ी हुई हैं और स्विच अलमारियाँ की पूरी पंक्ति के माध्यम से चलती हैं

◆ मूल घटक ofxgn15-12 टाइप हेक्सफ्लोराइड रिंग मुख्य इकाई

▶ FLN36 स्विच को विदेशी प्रौद्योगिकी शुरू करके और घरेलू बिजली प्रणाली की आवश्यकताओं के अनुसार कंपनी द्वारा विकसित और निर्मित किया जाता है।

▶ लोड स्विच में तीन राज्य हैं: समापन, खोलना और ग्राउंडिंग। लोड स्विच के गतिशील और स्थिर संपर्कों को प्रबलित संरचना और एसएफ के साथ डाई-कास्टिंग एपॉक्सी राल शेल में रखा जाता है। गैस चाप बुझाने का माध्यम है, और हवा का दबाव 14bar है। प्रत्येक लोड स्विच को सील और रखरखाव-मुक्त किया जाता है, और बैरोमीटर को अलग से चुना जा सकता है। रिंग नेटवर्क कैबिनेट में लोड स्विच की विशिष्ट स्थापना विधि केबल रूम और बस रूम के बीच एक स्टील विभाजन रखना और इसे क्षैतिज रूप से स्थापित करना है। यह स्थापना विधि संचालन और रखरखाव के लिए सबसे कठोर सुरक्षा आवश्यकताओं को पूरा करने के लिए केबल रूम से बस रूम को अलग करती है। यदि आर्क अंदर होता है, तो लोड स्विच शेल के पीछे एक संरचनात्मक कमजोर बिंदु होता है, जिसे दूर धोया जाएगा, और फिर कैबिनेट पर आर्क डिस्चार्ज वाल्व को धोया जाएगा और अधिक दबाव हवा के प्रवाह को कैबिनेट के बाहर निर्देशित किया जाएगा।

▶ लोड स्विच में दो ऑपरेटिंग तंत्र हैं ： सिंगल स्प्रिंग ऑपरेटिंग मैकेनिज्म (के-टाइप) और डबल स्प्रिंग ऑपरेटिंग मैकेनिज्म (ए-टाइप), इलेक्ट्रिक मैकेनिज्म को रिमोट इलेक्ट्रिक कंट्रोल का एहसास करने के लिए उपरोक्त दो प्रकार के ऑपरेटिंग तंत्र में जोड़ा जा सकता है।
