उच्च वोल्टेज रिंग नेट कैबिनेट
चीन में उच्च वोल्टेज रिंग नेट कैबिनेट के एक प्रसिद्ध निर्माता के रूप में, केक्सुन के एचएक्सजीएन (एच) □ -12 श्रृंखला उत्पादों में सरल संरचना, लचीले संचालन, विश्वसनीय इंटरलॉकिंग और सुविधाजनक स्थापना की विशेषताएं हैं, और विभिन्न अनुप्रयोगों और विभिन्न उपयोगकर्ताओं के लिए संतोषजनक तकनीकी समाधान प्रदान कर सकते हैं।
मॉडल: HXGN (H) □ -12
ब्रांड: केक्स्र
मॉडल: HXGN (H) □ -12
ब्रांड: केक्स्र
● उत्पाद अवलोकन
केक्सुन द्वारा बनाई गई उच्च वोल्टेज रिंग नेट कैबिनेट ने कभी-कभी बदलती बाजार की मांग को पूरा करने और पावर ग्रिड इंटेलिजेंस की आवश्यकताओं को पूरा करने के लिए उन्नत संवेदन प्रौद्योगिकी, सूचना प्रौद्योगिकी और सरल और लचीली कॉन्फ़िगरेशन योजना को अपनाया।
HXGN (H) □ -12 टाइप हाई वोल्टेज रिंग नेट कैबिनेट औद्योगिक और सिविल केबल रिंग नेटवर्क और वितरण नेटवर्क टर्मिनल परियोजनाओं के लिए उपयुक्त है। विद्युत ऊर्जा की स्वीकृति और वितरण के रूप में, यह विशेष रूप से शहरी आवासीय क्षेत्रों, छोटे माध्यमिक सबस्टेशन, स्विचिंग स्टेशन, केबल शाखा बॉक्स, बॉक्स-प्रकार के सबस्टेशन, औद्योगिक और खनन उद्यमों, शॉपिंग मॉल, हवाई अड्डों, सबवे, पवन ऊर्जा उत्पादन, अस्पतालों, स्टेडियम, रेलवे, सुरंगों और अन्य स्थानों में बिजली वितरण के लिए उपयुक्त है।
HXGN (H) □ -12 प्रासंगिक राष्ट्रीय मानकों, इलेक्ट्रिक पावर उद्योग मानकों, अंतर्राष्ट्रीय मानकों और अन्य मानकों की आवश्यकताओं को पूरा करता है। इसके स्विच और मुख्य विद्युत घटक एकीकृत मॉड्यूल हैं, और चरणों के बीच प्रवाहकीय भागों को ठोस इन्सुलेशन द्वारा एनकैप्सुलेट किया जाता है। ढाले गए केबल कनेक्टर्स का उपयोग बाहरी तारों के लिए किया जाता है, और कार्यात्मक इकाइयों की बसों को जोड़ने के लिए परिरक्षित अछूता बसों का उपयोग किया जाता है। इसलिए, उपयोग सुरक्षा में बहुत सुधार हुआ है। इसी समय, इसका ऑपरेटिंग तंत्र वसंत तंत्र को अपनाता है, और इसका यांत्रिक जीवन 10000 से अधिक बार है। सभी ऑपरेटिंग डेटा और उपकरण की स्थिति को दूर से और अप्राप्य की निगरानी की जा सकती है। यह एक बेहतर बिजली वितरण उपकरण है।
निम्नलिखित इकाइयों को कैबिनेट में एक किफायती और व्यावहारिक बिजली आपूर्ति इकाई बनाने के लिए चुना जा सकता है: वैक्यूम सर्किट ब्रेकर यूनिट (630A, 20-25ka); वैक्यूम लोड स्विच यूनिट (630, 20-25ka)।
● तकनीकी पैरामीटर टेबल
◆ ब्रेकर कैबिनेट
|
वस्तु |
इकाई |
डेटा |
||
|
रेटेड वोल्टेज |
केवी |
12 |
||
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
||
|
रेटेड इन्सोलेशन स्तर |
1min पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है |
आधार, वैकल्पिक |
केवी |
42 |
|
अलग -अलग अस्थिभंग |
48 |
|||
|
बिजली आवेग वोल्टेज (शिखर) का सामना करना पड़ता है |
आधार, वैकल्पिक |
केवी |
75 |
|
|
अलग -अलग अस्थिभंग |
85 |
|||
|
1min पावर फ़्रीक्वेंसी कंट्रोल लूप के वोल्टेज का सामना करना (जमीन पर) |
केवी |
2 |
||
|
वर्तमान मूल्यांकित |
A |
630 |
||
|
रेटेड अल्पकालिक वर्तमान (आभासी मूल्य) |
मुख्य सर्किट/अर्थिंग स्विच |
KA |
24/4 एस |
|
|
ग्राउंडिंग कनेक्शन पाश |
KA |
21.7/4 एस |
||
|
रेटेड पीक करंट का सामना करना पड़ता है |
मुख्य सर्किट/अर्थिंग स्विच |
KA |
63 |
|
|
ग्राउंडिंग कनेक्शन पाश |
KA |
54.5 |
||
|
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट एंड टाइम्स |
का/समय |
25/30 |
||
|
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक) |
KA |
63 |
||
|
रेटेड केबल चार्जिंग ब्रेकिंग करंट |
A |
25 |
||
|
सर्किट ब्रेकर का रेटेड संचालन |
|
0-0.3S-CO-180S-CO |
||
|
यांत्रिक जीवन |
सर्किट ब्रेक /अलगाव स्विच |
समय |
10000/3000 |
|
|
आईपी डिग्री |
मोहरबंद डिब्बा |
|
IP67 |
|
|
स्विचगियर शेल |
|
Ip4x |
||
|
गैस दाब |
रेटेड गैस चार्जिंग स्तर (20 ℃, गेज दबाव) |
एमपीए |
0.02 |
|
|
रेटेड गैस मिन फ़ंक्शन स्तर (20 ℃, गेज दबाव) |
एमपीए |
0 |
||
|
मुहरबंदता |
वार्षिक रिसाव दर |
%/वर्ष |
≤0.05 |
|
◆ लोड स्विच कैबिनेट
|
वस्तु |
इकाई |
डेटा |
||
|
रेटेड वोल्टेज |
केवी |
12 |
||
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
||
|
रेटेड इन्सोलेशन स्तर |
1min पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है |
|
केवी |
|
|
|
|
|||
|
बिजली आवेग वोल्टेज (शिखर) का सामना करना पड़ता है |
|
केवी |
|
|
|
|
|
|||
|
1min पावर फ़्रीक्वेंसी कंट्रोल लूप के वोल्टेज का सामना करना (जमीन पर) |
केवी |
2 |
||
|
वर्तमान मूल्यांकित |
A |
630 |
||
|
रेटेड अल्पकालिक वर्तमान (आभासी मूल्य) |
मुख्य सर्किट/अर्थिंग स्विच |
KA |
24/4 एस |
|
|
ग्राउंडिंग कनेक्शन पाश |
KA |
21.7/4 एस |
||
|
रेटेड पीक करंट का सामना करना पड़ता है |
मुख्य सर्किट/अर्थिंग स्विच |
KA |
63 |
|
|
ग्राउंडिंग कनेक्शन पाश |
KA |
54.5 |
||
|
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक) |
लोड स्विच/ग्राउंड स्विच |
KA |
63 |
|
|
रेटेड एक्टिव लोड इंटरप्टिंग करंट |
A |
630 |
||
|
रेटेड क्लोज-लूप इंटरप्टिंग करंट |
A |
630 |
||
|
5%रेटेड एक्टिव लोड इंटरप्टिंग करंट |
A |
31.5 |
||
|
रेटेड केबल चार्जिंग ब्रेकिंग करंट |
A |
10 |
||
|
रेटेड एक्टिव लोड ब्रेकिंग टाइम्स |
समय |
100 |
||
|
ग्राउंड फॉल्ट करंट ब्रेकिंग |
ए/समय |
31.5/10 |
||
|
ग्राउंड फॉल्ट करंट के तहत सर्किट और केबल चार्जिंग वर्तमान रुकावट। |
ए/समय |
17.4/10 |
||
|
यांत्रिक जीवन |
सर्किट ब्रेक /अलगाव स्विच |
समय |
10000/3000 |
|
|
आईपी डिग्री |
मोहरबंद डिब्बा |
|
IP67 |
|
|
स्विचगियर शेल |
|
Ip4x |
||
|
गैस दाब |
रेटेड गैस चार्जिंग स्तर (20 ℃, गेज दबाव) |
एमपीए |
0.02 |
|
|
रेटेड गैस मिन फ़ंक्शन स्तर (20 ℃, गेज दबाव) |
एमपीए |
0 |
||
|
मुहरबंदता |
वार्षिक रिसाव दर |
%/वर्ष |
≤0.05 |
|

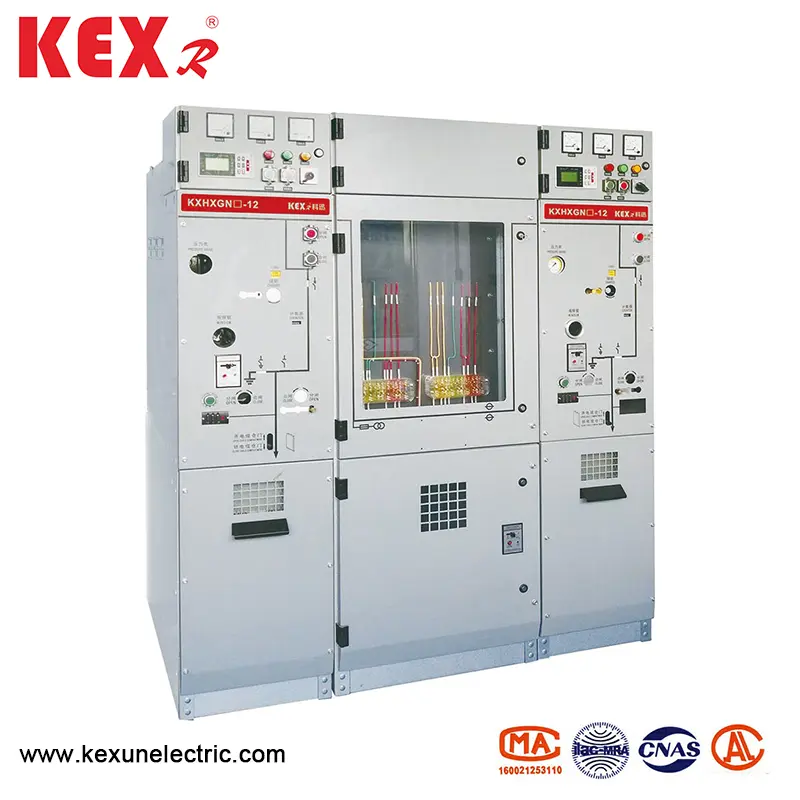

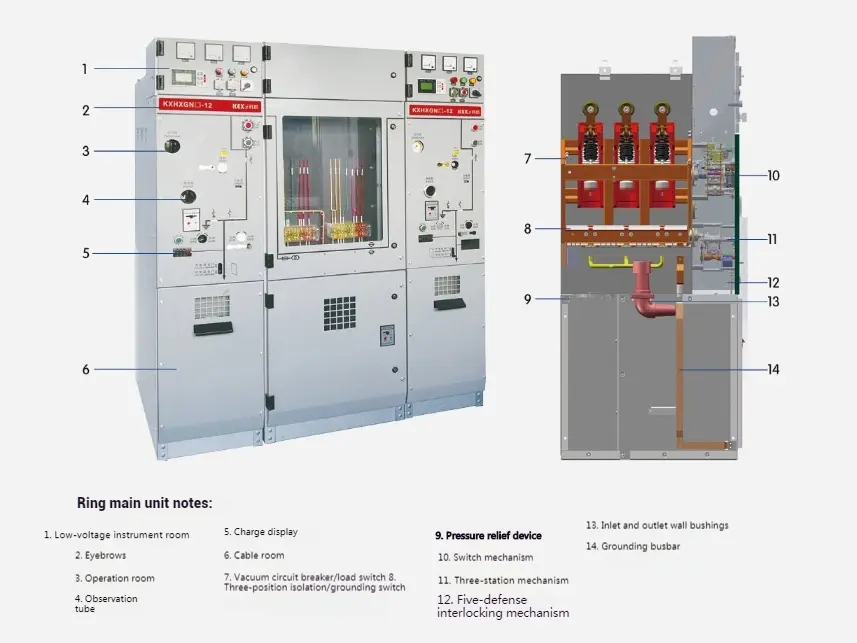

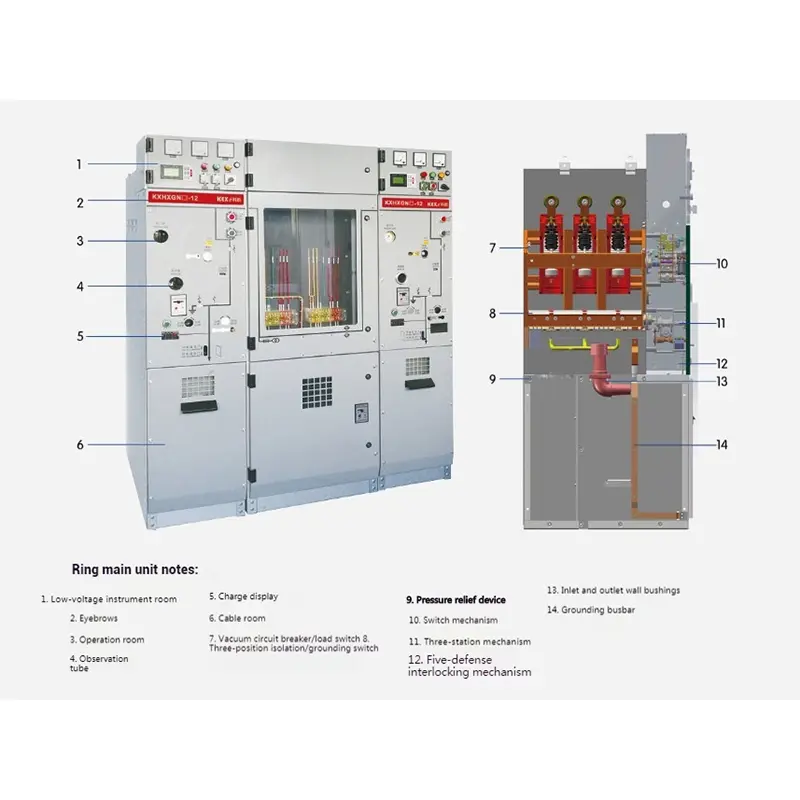

● उत्पाद संरचना

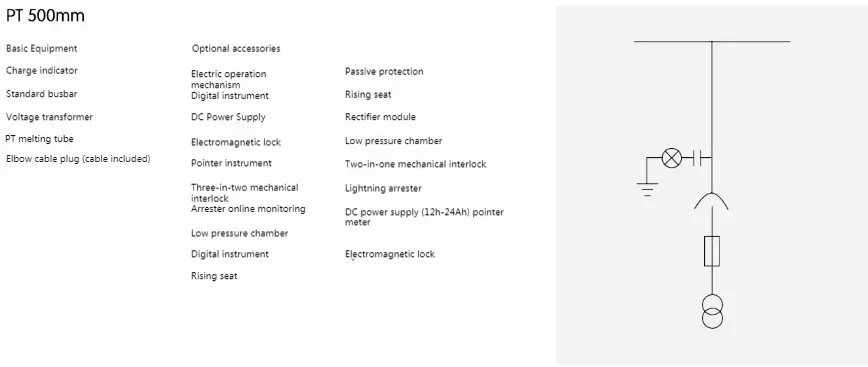

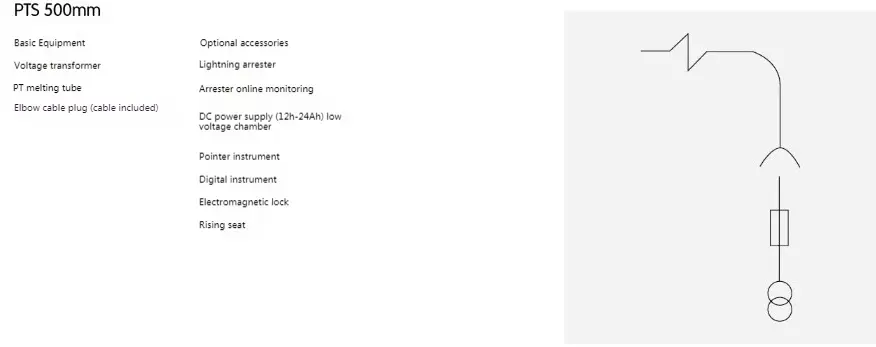

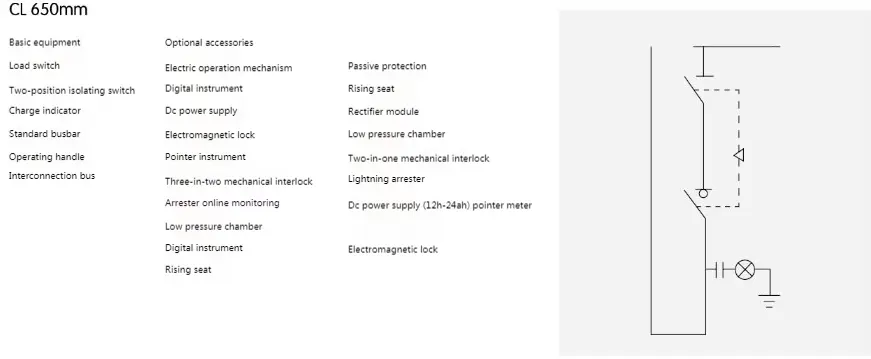

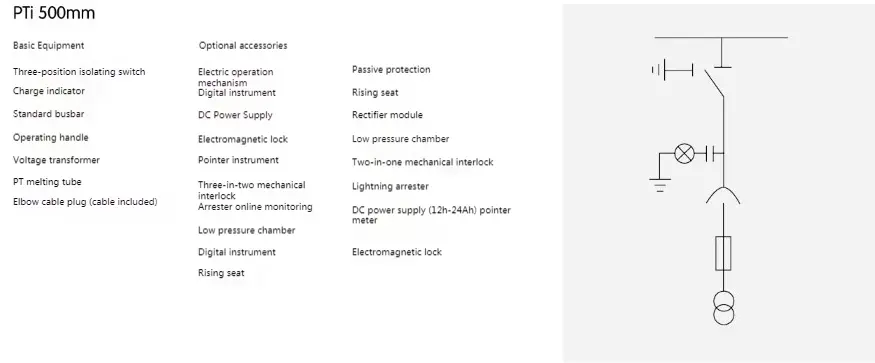

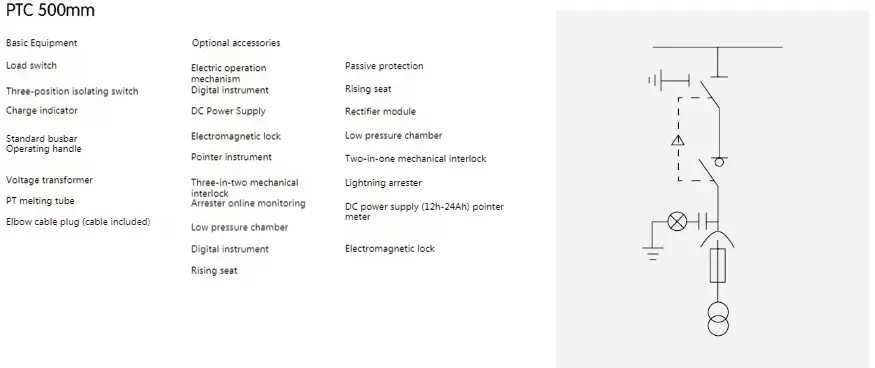

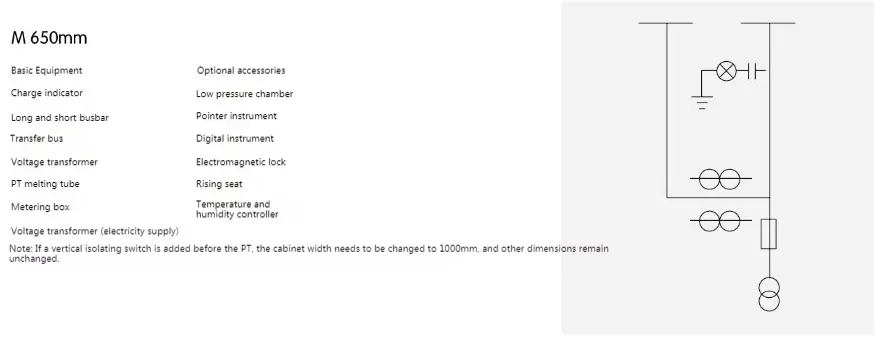

● उच्च वोल्टेज रिंग नेट कैबिनेट की आवंटन योजना

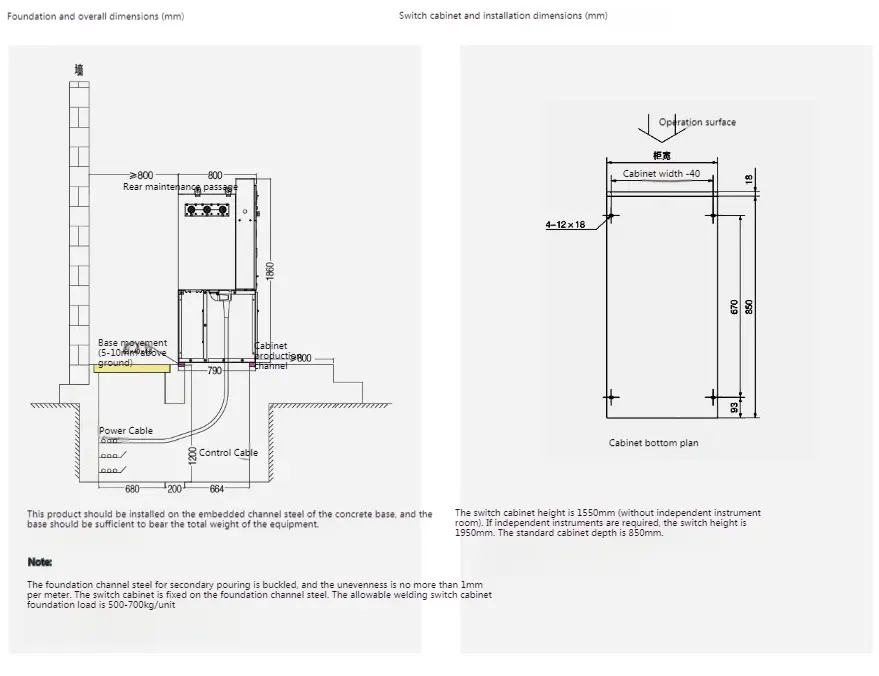

◆ स्थापना निर्देश
