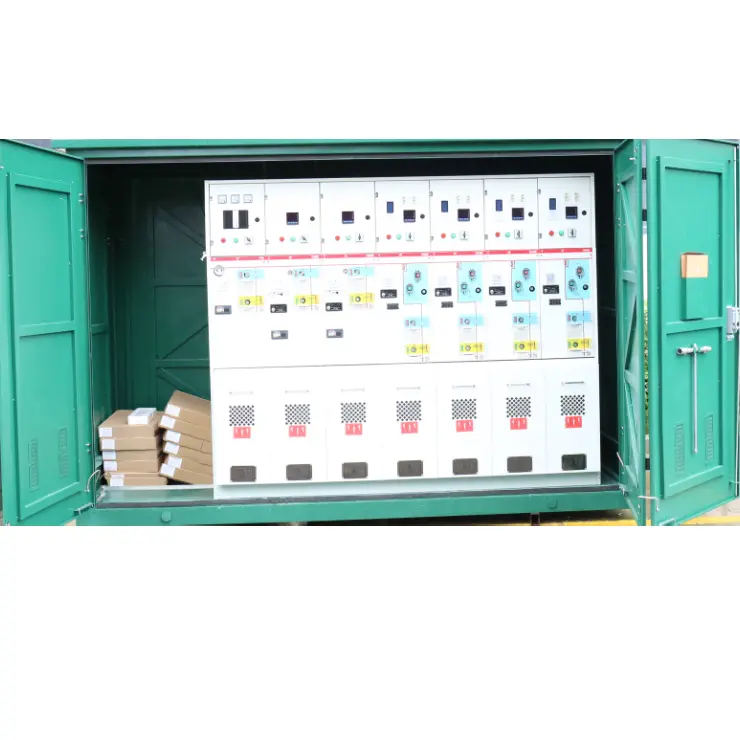

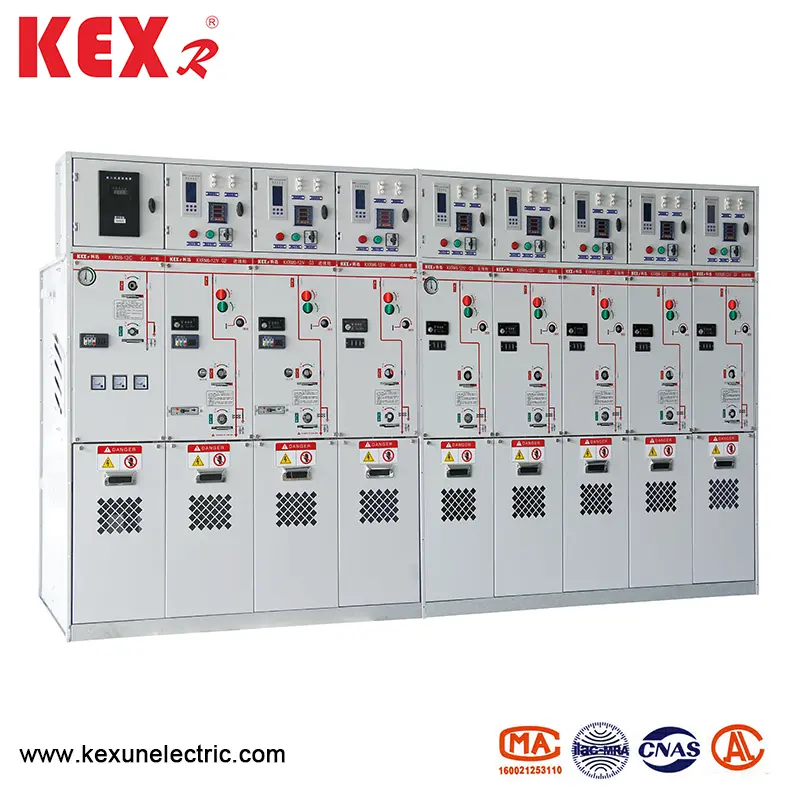

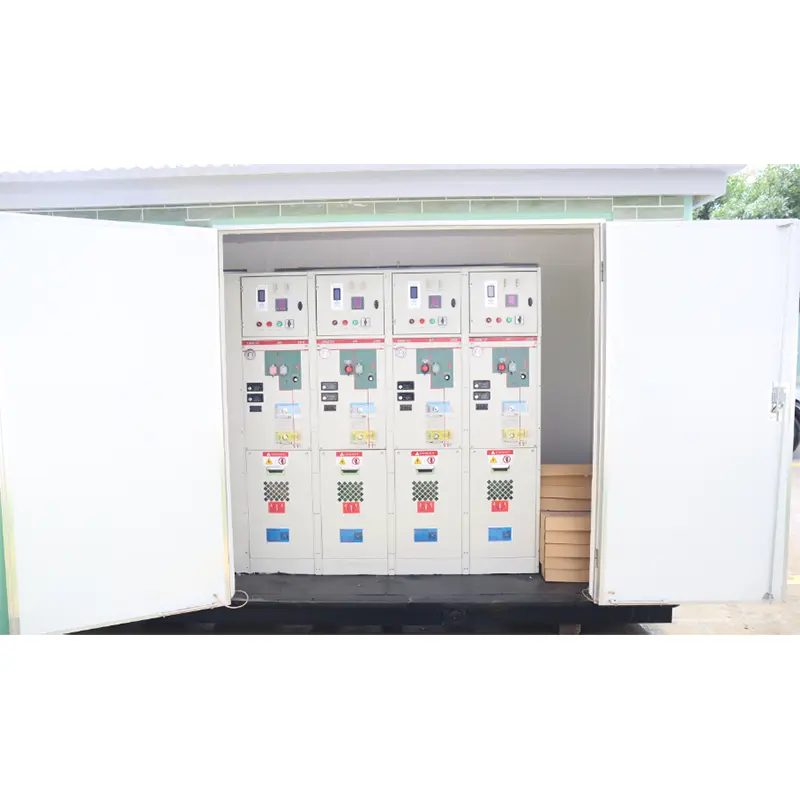

सभी संलग्न गैस कैबिनेट

● उपयोग की शर्तें

KXMR6-12 प्रकार सभी संलग्न अछूता गैस कैबिनेट विभिन्न वातावरणों जैसे उच्च और निम्न तापमान (+40 ℃ ~ -40 ℃), आर्द्रता, धूल, नमक प्रदूषण, खदानों और उच्च ऊंचाई (1000 मीटर) के लिए उपयुक्त है, 24 घंटे के भीतर पानी में अल्पकालिक विसर्जन उपयोग को प्रभावित नहीं करता है।

नोट: यदि ऊंचाई अधिक है, तो कृपया विशिष्ट ऊंचाई का संकेत दें।

● उत्पाद सुविधाएँ

▶ KXRM6-12 सभी संलग्न अछूता गैस कैबिनेट SF6 गैस का उपयोग चाप को बुझाने और इंसुलेटिंग माध्यम के रूप में करता है।

▶ कैबिनेट पूरी तरह से सील और अछूता है; बसबार, स्विच और लाइव पार्ट्स पूरी तरह से स्टेनलेस स्टील शेल में संलग्न हैं।

▶ गुहा 1.4bar SF6 गैस से भरा है, और सुरक्षा स्तर IP67 तक पहुंचता है: पूरा स्विच डिवाइस बाहरी पर्यावरणीय स्थितियों से पूरी तरह से अप्रभावित है, जो कि अल्पकालिक पानी के विसर्जन जैसे चरम मामलों में भी स्विच के सामान्य संचालन को सुनिश्चित कर सकता है, और उत्पाद जीवन के लिए रखरखाव-मुक्त है।

▶ कैबिनेट में एक आदर्श "पांच-पूर्व-रोकथाम" इंटरलॉकिंग डिवाइस है, जो मानव गलतफहमी के कारण कार्मिक और उपकरणों के संभावित ऑपरेशन विफलताओं को पूरी तरह से समाप्त कर देता है।

▶ सभी अलमारियाँ में विश्वसनीय सुरक्षित दबाव राहत चैनल हैं, जो चरम मामलों में भी ऑपरेटरों की व्यक्तिगत सुरक्षा सुनिश्चित कर सकते हैं।

▶ कैबिनेट को दो प्रकारों में विभाजित किया गया है: फिक्स्ड यूनिट संयोजन और एक्सपेंडेबल यूनिट संयोजन।

▶ KXRM6-12 का आकार सभी संलग्न अछूता गैस कैबिनेट को स्थापित करने के लिए सुविधाजनक है, और यह संकीर्ण स्थान और खराब पर्यावरणीय परिस्थितियों वाले स्थानों के लिए उपयुक्त हो सकता है।

▶ कैबिनेट को उपयोगकर्ताओं की विभिन्न आवश्यकताओं के अनुसार इलेक्ट्रिक, रिमोट कंट्रोल और मॉनिटरिंग डिवाइस से लैस किया जा सकता है।

● तकनीकी पैरामीटर

● ट्रांसफार्मर और लाइन सुरक्षा

KXRM6-12 सभी संलग्न इंसुलेटेड गैस कैबिनेट यूनिट कंबाइन टाइप दो ट्रांसफॉर्मर प्रोटेक्शन मोड प्रदान करता है, अर्थात्, लोड स्विच फ्यूज संयोजन उपकरण और रिले सुरक्षा के साथ सर्किट ब्रेकर।

1.Transformer संरक्षण वर्तमान-सीमित उच्च-वोल्टेज फ्यूज और लोड स्विच का एक संयोजन है। फ्यूज रूम को यूनिट के सामने स्थित एक अलग लॉक किए गए बाड़े के पीछे स्थापित किया जाएगा। लोड स्विच एक स्प्रिंग एनर्जी स्टोरेज मैकेनिज्म का उपयोग करता है, जिसे फ्यूज स्ट्राइकर द्वारा ट्रिगर किया जा सकता है।

2. फ्यूज के प्रतिस्थापन को सुविधाजनक बनाने के लिए, ऑपरेटिंग हैंडल का उपयोग फ्यूज कक्ष के अंतिम कवर को हटाने के लिए किया जा सकता है। फ्यूज का ट्रिपिंग तंत्र पूर्व-तैनात है, जो पूरे सिस्टम के जलरोधक प्रदर्शन को सुनिश्चित करता है।

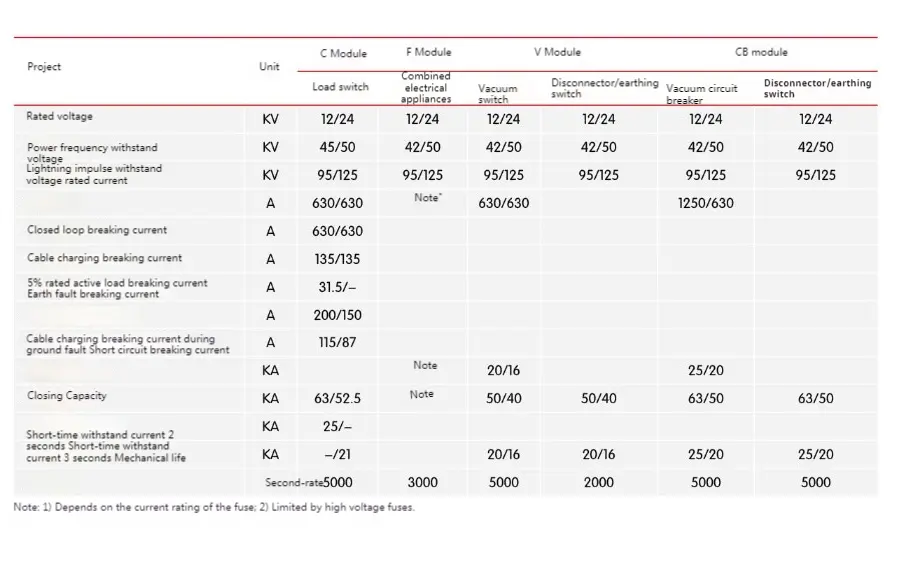

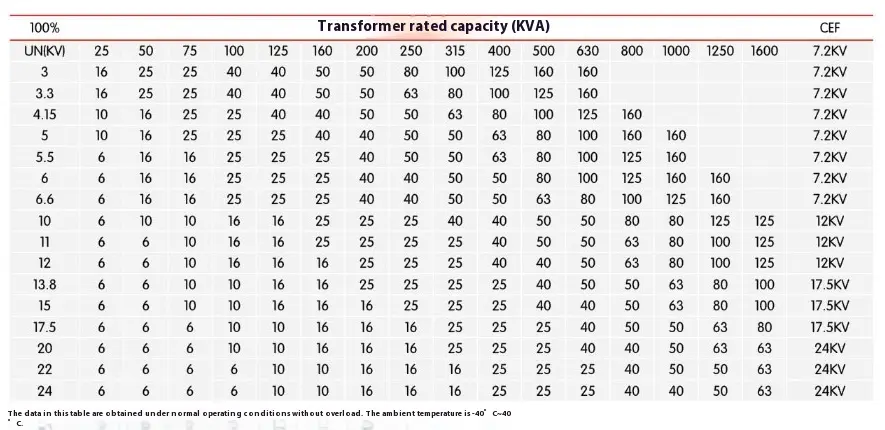

● फ्यूज और ट्रांसफार्मर तुलना तालिका

● वैकल्पिक सामान

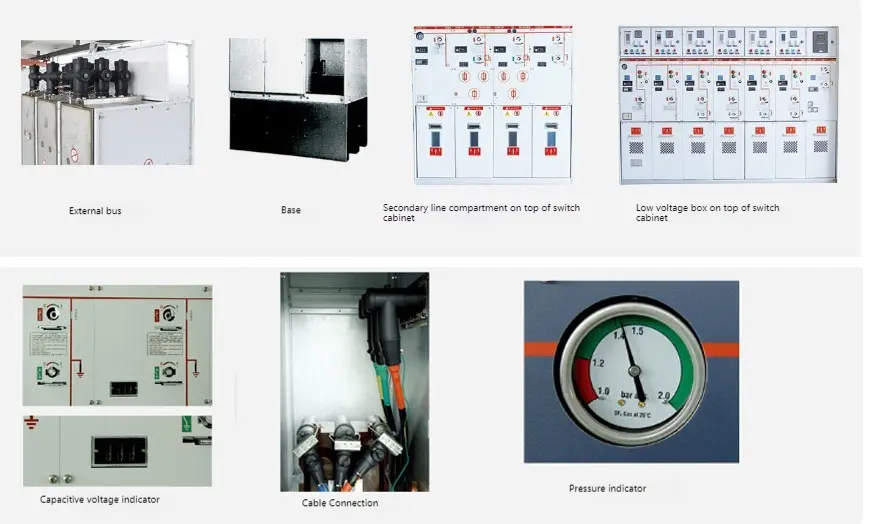

◆ सहायक संपर्क

सभी लोड स्विच और सर्किट ब्रेकर्स को 2NO+2NC से सुसज्जित किया जा सकता है जो स्विच स्थिति का संकेत देता है। ट्रांसफॉर्मर स्विच और सर्किट ब्रेकर पर एक समानांतर यात्रा कॉइल (एसी या डीसी) स्थापित किया जा सकता है, और कम-वोल्टेज नियंत्रण घटक फ्रंट पैनल के पीछे स्थित है।

◆ वोल्टेज संकेत

कैपेसिटिव वोल्टेज संकेतक से पता चलता है कि झाड़ी को चार्ज किया गया है या नहीं, और उस पर सॉकेट का उपयोग परमाणु चरण के लिए किया जा सकता है।

◆ शॉर्ट सर्किट और ग्राउंड फॉल्ट इंडिकेटर

दोष स्थान की सुविधा के लिए, केबल स्विच मॉड्यूल को सरल गलती का पता लगाने के लिए शॉर्ट सर्किट और ग्राउंडिंग फॉल्ट इंडिकेटर्स से लैस किया जा सकता है।

◆ इलेक्ट्रिक ऑपरेशन

यह केबल स्विच यूनिट और ट्रांसफार्मर यूनिट के मैनुअल ऑपरेशन तंत्र के लिए एक मानक योजना है। आप एक इलेक्ट्रिक ऑपरेटिंग तंत्र स्थापित करने के लिए भी चुन सकते हैं। केबल स्विच, वैक्यूम सर्किट ब्रेकर और ग्राउंडिंग स्विच सभी फ्रंट पैनल के पीछे स्थित तंत्र द्वारा संचालित होते हैं। सभी स्विच और सर्किट ब्रेकर ऑपरेटिंग हैंडल (मानक कॉन्फ़िगरेशन) द्वारा संचालित किए जा सकते हैं, या मोटर ऑपरेटिंग तंत्र (सहायक उपकरण) से लैस हो सकते हैं। हालांकि, ग्राउंडिंग स्विच को केवल मैन्युअल रूप से संचालित किया जा सकता है, और गलती वर्तमान को बंद करने की क्षमता वाला एक तंत्र कॉन्फ़िगर किया गया है।

◆ केबलिंग

DIN47636 के अनुसार मानक झाड़ियों को स्थापित किया गया है। सभी झाड़ियों में जमीन से समान ऊंचाई होती है और केबल रूम कवर प्लेट द्वारा संरक्षित होती है। कुछ कवर प्लेटों को ग्राउंडिंग स्विच के साथ इंटरलॉक किया जा सकता है, और विशेष डबल केबल रूम कवर प्लेटों का उपयोग डबल केबल आने वाली लाइनों के लिए भी किया जा सकता है।

◆ दबाव संकेतक

आमतौर पर एक दबाव संकेतक से सुसज्जित है, जो एक दबाव गेज द्वारा बनता है। इसके अलावा, दबाव में कमी को इंगित करने के लिए विद्युत संपर्क प्रदान किए जा सकते हैं।

◆ कुंजी लॉक

सर्किट ब्रेकर, लोड स्विच और ग्राउंडिंग स्विच के लिए प्रमुख ताले स्थापित किए जा सकते हैं। यह लॉक इंटरलॉकिंग सेमी-शेल्टर से लैस हो सकता है, जो सर्किट ब्रेकर, लोड स्विच और ग्राउंडिंग स्विच के लिए उपयुक्त है।

◆ quencher

सभी रिंग नेटवर्क इकाइयों को आर्क अरेस्टर से लैस किया जा सकता है। जब आर्किंग अंदर होता है, तो आर्क अरेस्टर स्वचालित रूप से आने वाली झाड़ी पर बंद हो जाएगा, जिसमें डी, डीई और वी मॉड्यूल शामिल हैं, और सभी केबल मॉड्यूल एक आर्क अरेस्टर से लैस हो सकते हैं। उन्हें यूनिट के साथ ऑर्डर करना चाहिए और इसे बदल नहीं सकते हैं। आर्क बुझाने की क्रिया को इस विधि द्वारा इंगित किया जा सकता है, और एसएफ 6 कैबिनेट में विद्युत संपर्क फ्रंट पैनल के पीछे टर्मिनल से जुड़े हैं।

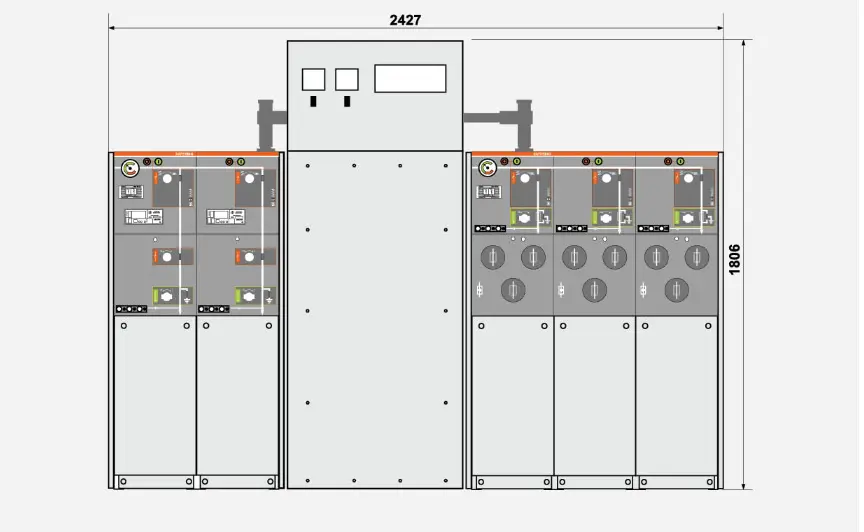

● कार्यक्रम विवरण

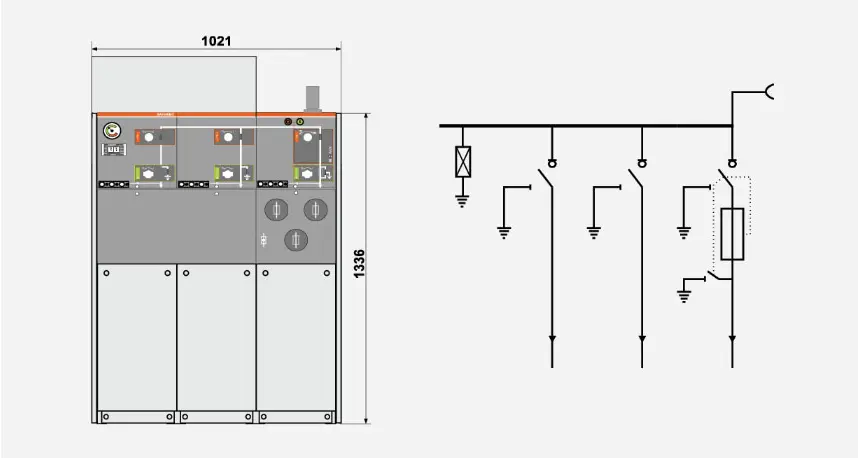

◆ योजना 1 SA+CCF+

बस में बिजली की गिरफ्तारी स्थापित करें और इसे विस्तार के लिए छोड़ दें।

नोट: स्विच इकाइयों की संख्या 3 से कम नहीं होगी।

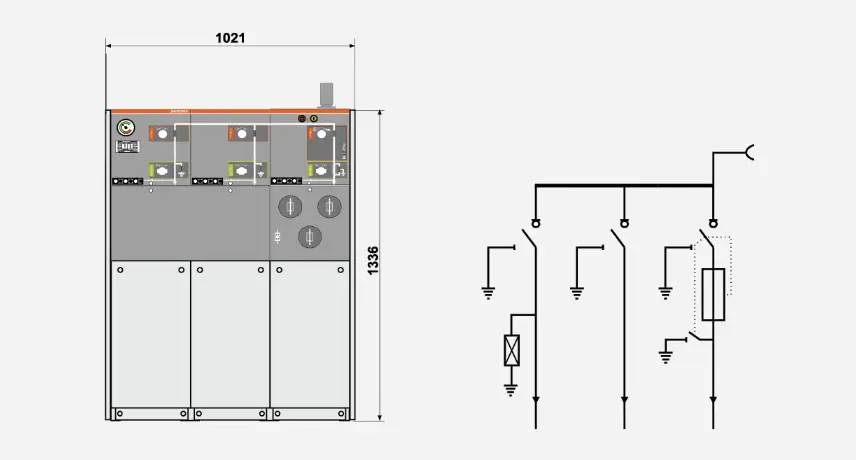

◆ योजना 2 CCF+

आने वाली रेखा और आरक्षित विस्तार में लाइटनिंग अरेस्टर स्थापित करें।

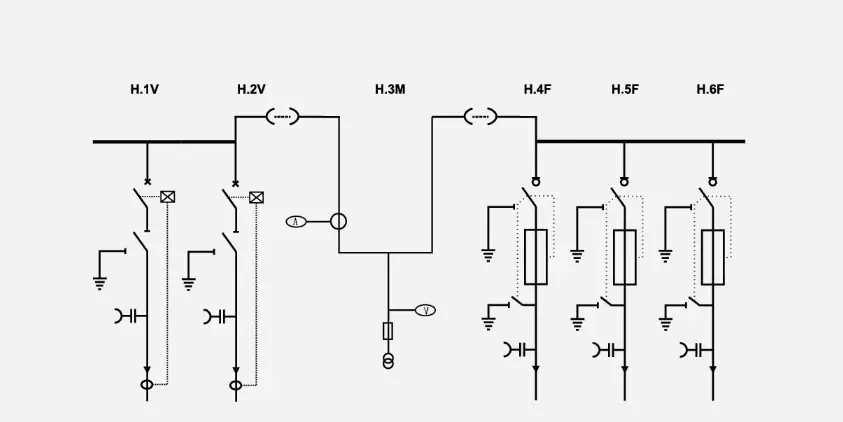

◆ स्कीम 3 डब्ल्यू+एम+एफएफएफ

उच्च दबाव पक्ष गणना
