पर्यावरण संरक्षण इकाई

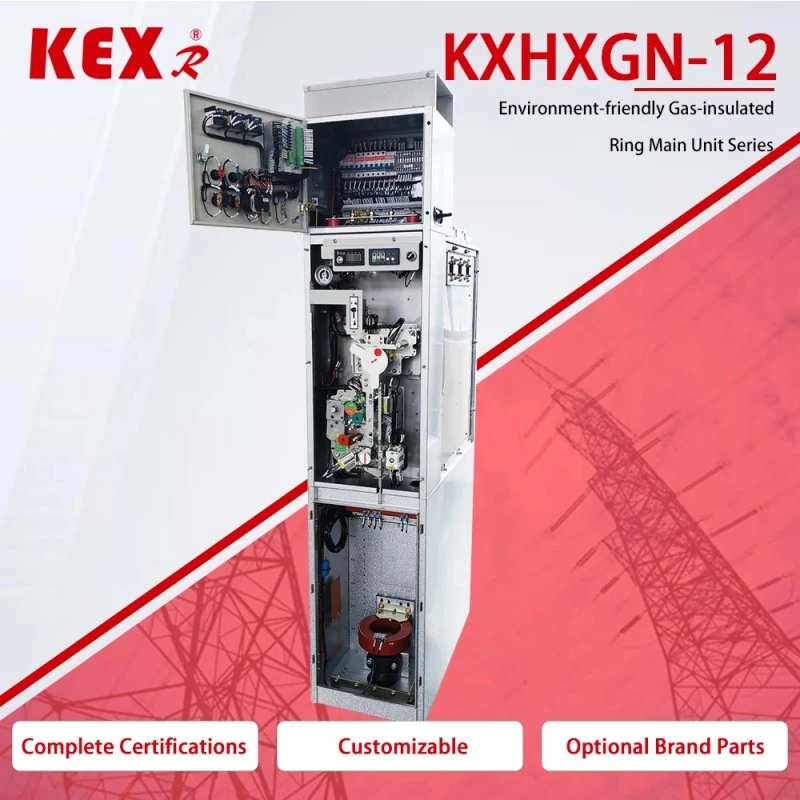

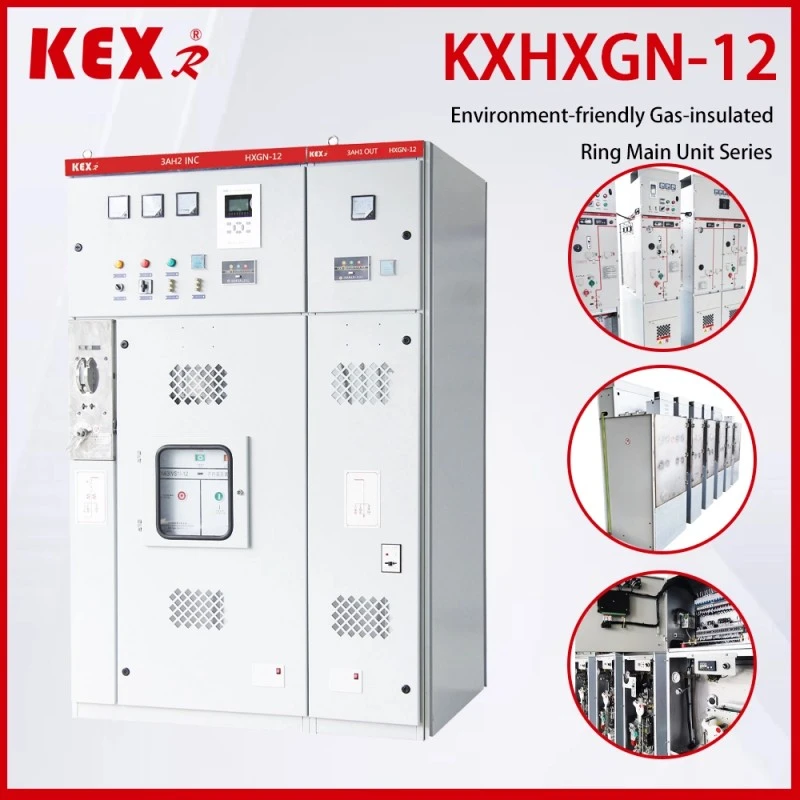

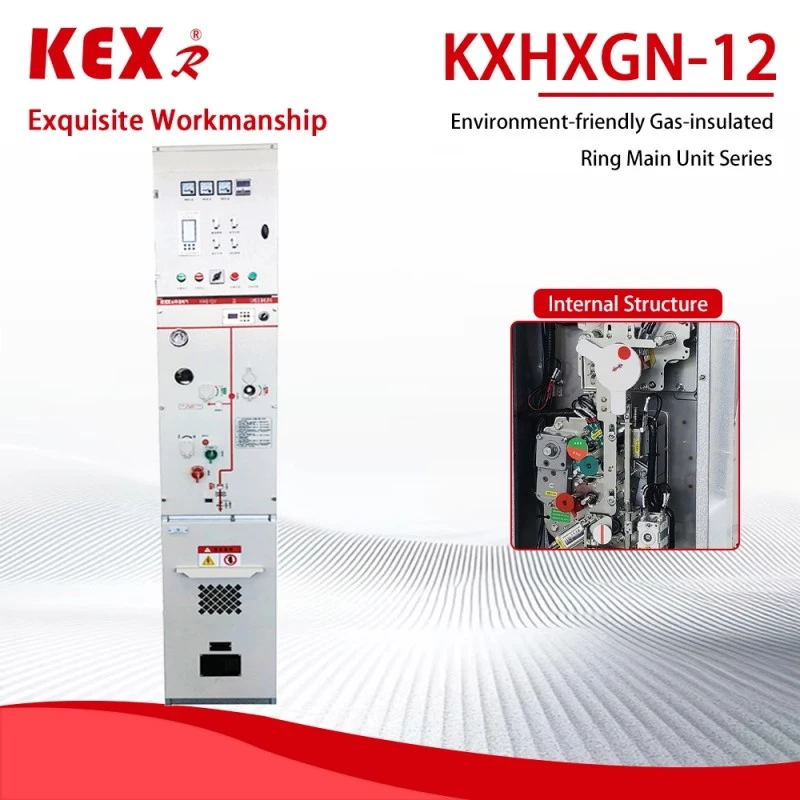

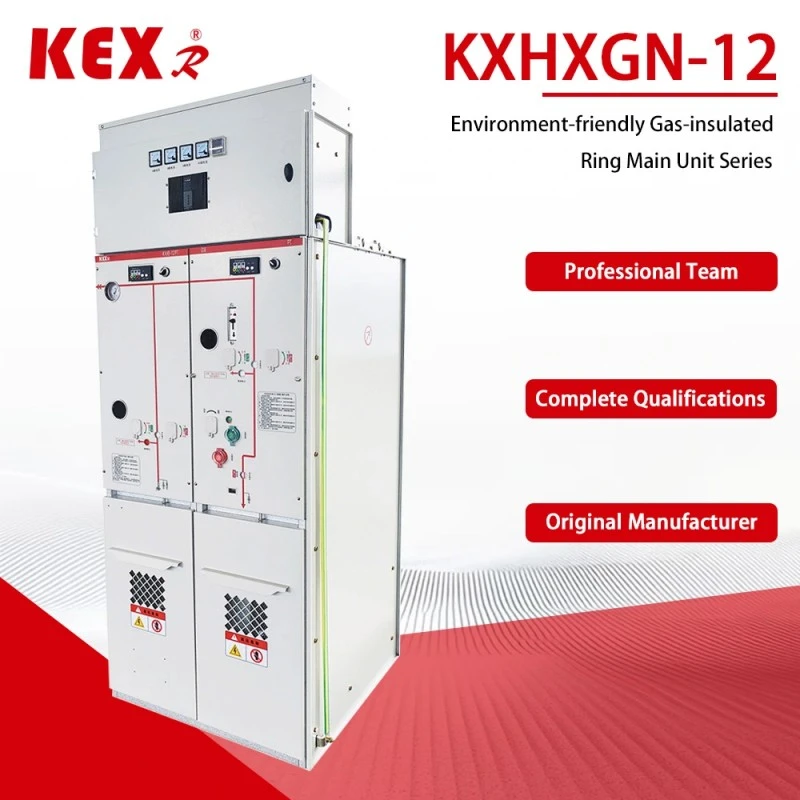

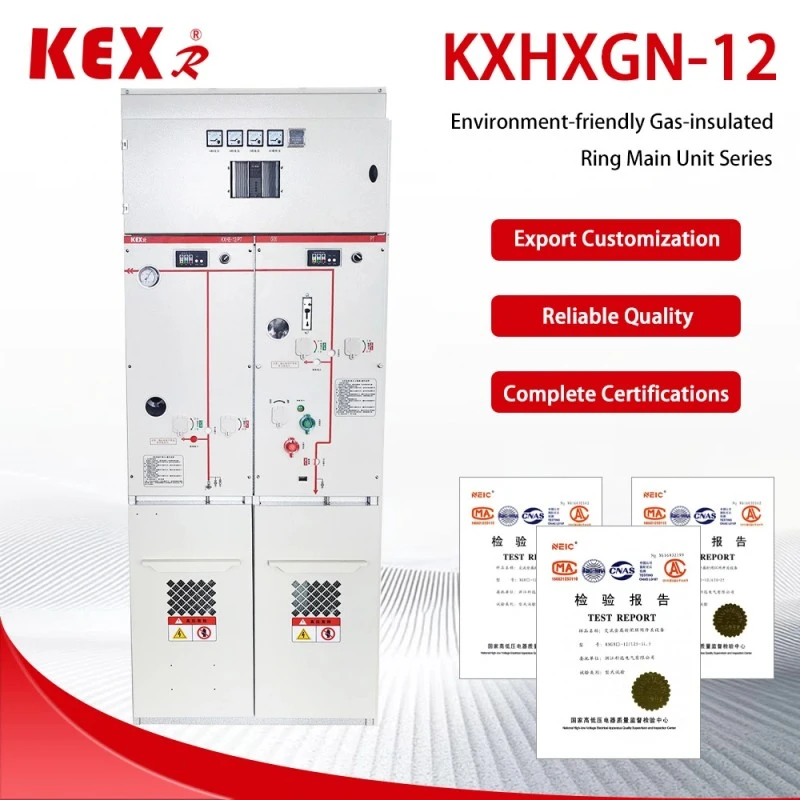

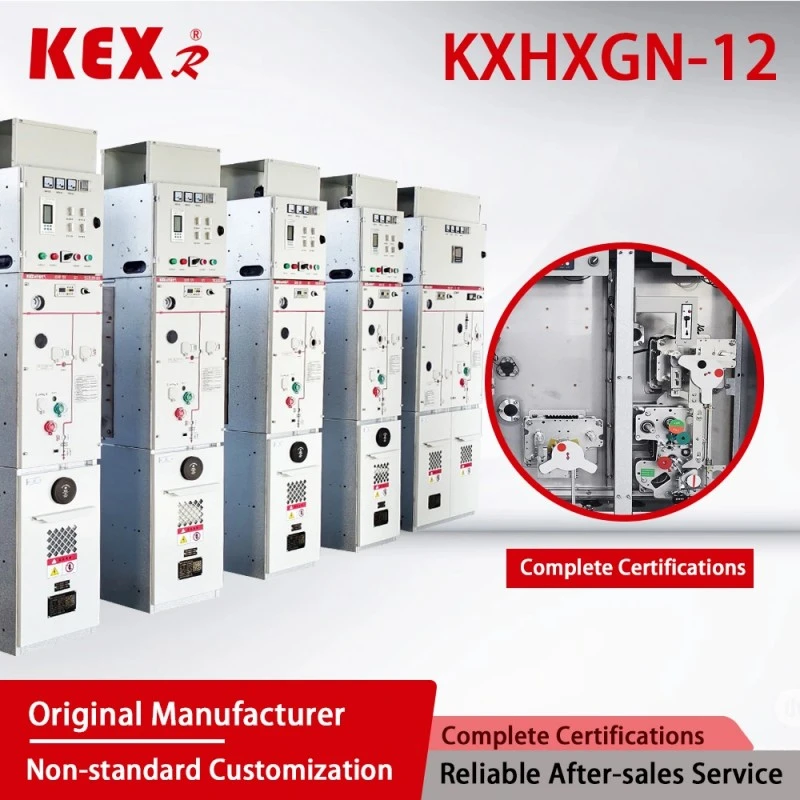

चीन में बिजली पारेषण और वितरण उपकरण आपूर्तिकर्ता KEXR द्वारा निर्मित KXHXGN-12 प्रकार की पर्यावरण संरक्षण इकाई, इन्सुलेशन माध्यम के रूप में पर्यावरण संरक्षण गैस (जैसे शुष्क हवा, नाइट्रोजन या मिश्रित गैस) के साथ एक 12kV गैस-इन्सुलेटेड रिंग नेटवर्क कैबिनेट है, जो रिंग नेटवर्क बिजली आपूर्ति, टर्मिनल बिजली आपूर्ति और वितरण नेटवर्क के छोटे पैमाने पर उद्घाटन और समापन स्टेशनों के लिए उपयुक्त है।
मॉडल: KXHXGN-12
ब्रांड：KEXR
मॉडल: KXHXGN-12
ब्रांड：KEXR
●पर्यावरण संरक्षण इकाई की मुख्य विशेषता
(1) पर्यावरण संरक्षण लाभ
◆मुफ़्त एसएफगैस: पर्यावरण संरक्षण इकाई शुष्क हवा, नाइट्रोजन या नई पर्यावरण संरक्षण गैस (जैसे जी, एयरप्लस®, आदि) को अपनाती है, जो ईयू एफ-गैस नियमों और चीन की "डबल कार्बन" नीति के अनुरूप है।
◆कम कार्बन उत्सर्जन: एसएफ रिंग नेटवर्क कैबिनेट की तुलना में, जीडब्ल्यूपी (ग्लोबल वार्मिंग क्षमता) शून्य के करीब है।
(2) संरचनात्मक डिजाइन
◆मॉड्यूलर डिज़ाइन: इनकमिंग लाइन, आउटगोइंग लाइन, मीटरिंग और पीटी की पर्यावरण संरक्षण इकाई इकाई का विस्तार किया जा सकता है।
◆संलग्न संरचना: पर्यावरण संरक्षण इकाई का सुरक्षा स्तर IP67 तक पहुंचता है, जो धूलरोधी, नमीरोधी और संघननरोधी है, जो कठोर वातावरण के लिए उपयुक्त है।
◆कॉम्पैक्ट आकार: यह एआईएस रिंग नेटवर्क कैबिनेट की तुलना में जगह बचाता है और पारंपरिक एसएफ₆ जीआईएस की तुलना में अधिक पर्यावरण के अनुकूल है।
(3) बुद्धिमान विकल्प
इंटरनेट ऑफ थिंग्स (IoT) पहुंच का समर्थन करने और दूरस्थ संचालन और रखरखाव का एहसास करने के लिए बुद्धिमान निगरानी (जैसे डीटीयू, ऑनलाइन तापमान माप, आंशिक निर्वहन निगरानी इत्यादि) का चयन किया जा सकता है।
● पर्यावरण संरक्षण इकाई के तकनीकी पैरामीटर
◆सर्किट ब्रेकर कैबिनेट
|
वस्तु |
इकाई |
डेटा |
|||
|
रेटेड वोल्टेज |
के.वी |
12 |
|||
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|||
|
रेटेड इंसुलेट लेवल |
1 मिनट काम करने की आवृत्ति का सामना करना वोल्टेज |
समूहीकृत करना, चरण दर चरण |
के.वी |
42 |
|
|
तोड़ना |
48 |
||||
|
प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
समूहीकृत करना, चरण दर चरण |
के.वी |
75 |
||
|
तोड़ना |
85 |
||||
|
1 मिनट बिजली आवृत्ति सहायक/नियंत्रण सर्किट (जमीन पर) के वोल्टेज का सामना करती है |
के.वी |
2 |
|||
|
वर्तमान मूल्यांकित |
A |
630 |
|||
|
रेटेड अल्पकालिक वर्तमान (आभासी मूल्य) का सामना करता है |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
25/4से |
||
|
अर्थिंग सर्किट |
के.ए |
21.7/4 सेकेंड |
|||
|
रेटेड शिखर धारा का सामना करता है |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
63 |
||
|
अर्थिंग सर्किट |
के.ए |
54.5 |
|||
|
रेटेड शॉर्ट सर्किट ब्रेक करंट और समय |
केए/समय |
25/30 |
|||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक) |
के.ए |
63 |
|||
|
रेटेड केबल चार्जिंग ब्रेक करंट |
A |
25 |
|||
|
ब्रेकर का रेटेड ऑपरेटिंग क्रम O-0.3s-CO-180s-CO |
|
|
|||
|
यांत्रिक जीवन |
ब्रेकर/डिस्कनेक्टर |
समय |
10000/3000 |
||
|
आईपी डिग्री |
मोहरबंद डिब्बा |
|
आईपी67 |
||
|
स्विचगियर खोल |
|
IP4X |
|||
|
गैस दाब |
रेटेड गैस चार्जिंग स्तर (20℃, गेज दबाव) |
एमपीए |
0.02 |
||
|
रेटेड गैस न्यूनतम फ़क्शन स्तर (20℃, गेज दबाव) |
एमपीए |
0 |
|||
|
सीलिंग प्रदर्शन, |
वार्षिक रिसाव दर |
%/वर्ष |
≤0.05 |
||
◆लोड स्विच कैबिनेट
|
वस्तु |
इकाई |
डेटा |
|||
|
रेटेड वोल्टेज |
के.वी |
12 |
|||
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|||
|
रेटेड इंसुलेट लेवल |
1 मिनट काम करने की आवृत्ति का सामना करना वोल्टेज |
|
के.वी
|
|
|
|
|
|
||||
|
प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
|
के.वी
|
|
||
|
|
|
||||
|
1 मिनट बिजली आवृत्ति सहायक/नियंत्रण सर्किट (जमीन पर) के वोल्टेज का सामना करती है |
के.वी |
2 |
|||
|
वर्तमान मूल्यांकित |
A |
630 |
|||
|
रेटेड अल्पकालिक वर्तमान (आभासी मूल्य) का सामना करता है |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
25/4से |
||
|
अर्थिंग सर्किट |
के.ए |
21.7/4 सेकेंड |
|||
|
रेटेड शिखर धारा का सामना करता है |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
63 |
||
|
अर्थिंग सर्किट |
के.ए |
54.5 |
|||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक) |
लोड स्विच/अर्थिंग स्विच |
के.ए |
63 |
||
|
रेटेड सक्रिय लोड इंटरप्टिंग करंट |
A |
630 |
|||
|
रेटेड बंद-लूप इंटरप्टिंग करंट |
A |
630 |
|||
|
5% रेटेड सक्रिय लोड इंटरप्टिंग करंट |
A |
31.5 |
|||
|
रेटेड केबल चार्जिंग ब्रेक करंट |
A |
10 |
|||
|
रेटेड सक्रिय लोड ब्रेक समय |
समय |
100 |
|||
|
ग्राउंड फॉल्ट करंट ब्रेकिंग |
ए/समय |
31.5/10 |
|||
|
ग्राउंड फॉल्ट की स्थिति में लाइनों और केबलों का चार्जिंग करंट काट दिया जाता है। |
ए/समय |
17.4/10 |
|||
|
यांत्रिक जीवन |
ब्रेकर/डिस्कनेक्टर |
ए/समय |
10000/3000 |
||
|
आईपी डिग्री |
मोहरबंद डिब्बा |
|
आईपी67 |
||
|
स्विचगियर खोल |
|
IP4X |
|||
|
गैस दाब |
रेटेड गैस चार्जिंग स्तर (20℃, गेज दबाव) |
एमपीए |
0.02 |
||
|
रेटेड गैस न्यूनतम फ़क्शन स्तर (20℃, गेज दबाव) |
एमपीए |
0 |
|||
|
सीलिंग प्रदर्शन, |
वार्षिक रिसाव दर |
%/वर्ष |
≤0.05 |
||
●पर्यावरण संरक्षण इकाई का कार्यान्वयन मानक
◆हाई-वोल्टेज स्विचगियर और कंट्रोलगियर के लिए जीबी/टी 1022 मानकों की सामान्य तकनीकी आवश्यकताएं।
◆ GB/T39063640.5kV AC मेटल संलग्न स्विचगियर और नियंत्रण उपकरण।
◆ जीबी/टी1985 हाई-वोल्टेज एसी आइसोलेटिंग स्विच और ग्राउंडिंग स्विच
◆ GB/T38043.6-40.5kV AC हाई-वोल्टेज लोड स्विच
◆ जीबी/टी1984 हाई-वोल्टेज एसी सर्किट ब्रेकर
◆ शेल सुरक्षा स्तर का जीबी/टी4208 आईपी कोड
◆ जीबी/टी7354 आंशिक निर्वहन माप
◆ जीबी/टी311.1 इन्सुलेशन समन्वय भाग 1: परिभाषा, सिद्धांत और नियम
● पर्यावरण संरक्षण इकाई की शर्तों का उपयोग करना
◆ अधिकतम तापमान: +45 डिग्री सेल्सियस;
◆न्यूनतम तापमान: -25 डिग्री सेल्सियस;
◆ अधिकतम तापमान: (24 घंटे का औसत) +35 डिग्री सेल्सियस;
◆ अधिकतम औसत सापेक्ष आर्द्रता (24 घंटे 1: ≤ 95%; ऊंचाई: ≤ 1500 मीटर; भूकंपीय क्षमता: 8 डिग्री;
◆ सुरक्षा ग्रेड: चार्ज बॉडी सील IP67, स्विच कैबिनेट शेल IP4x；
◆ आसपास की हवा स्पष्ट रूप से संक्षारक दहनशील गैस और जल वाष्प से प्रदूषित नहीं होनी चाहिए।
◆ कोई बार-बार हिंसक कंपन वाला स्थान नहीं है, और कठोर भागों के नीचे कठोरता डिजाइन सभी प्रकार की आवश्यकताओं को पूरा करता है।
◆ जब इसका उपयोग GB/T3906 से परे सामान्य पर्यावरणीय परिस्थितियों में किया जाता है, तो उपयोगकर्ता को KEXR के साथ बातचीत करनी होगी

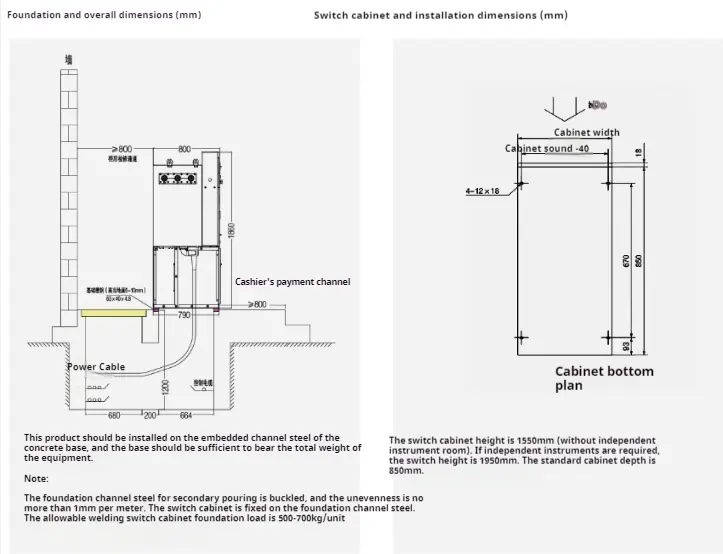

● स्थापना निर्देश
