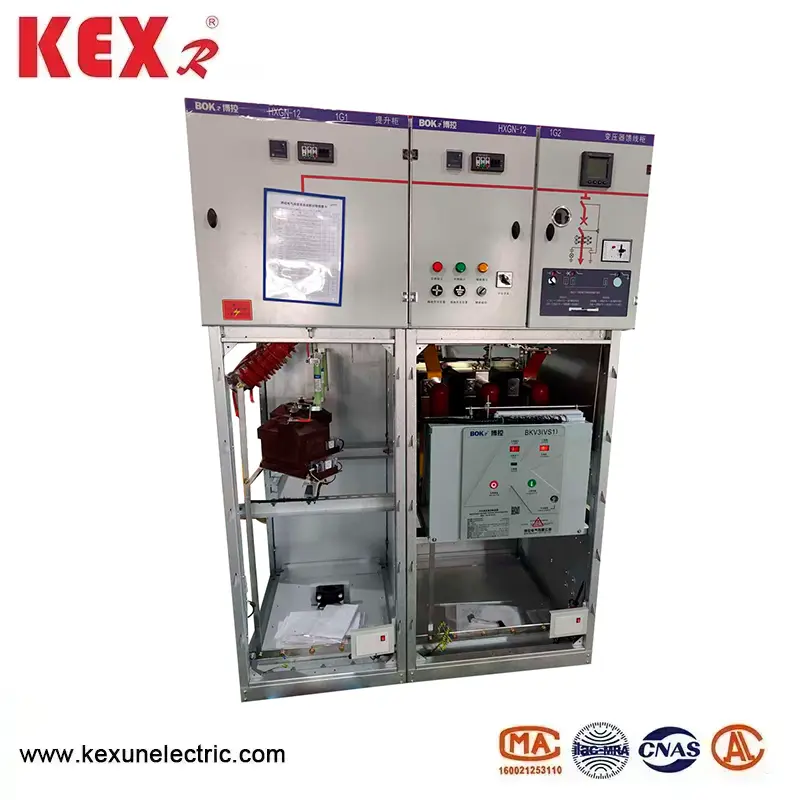

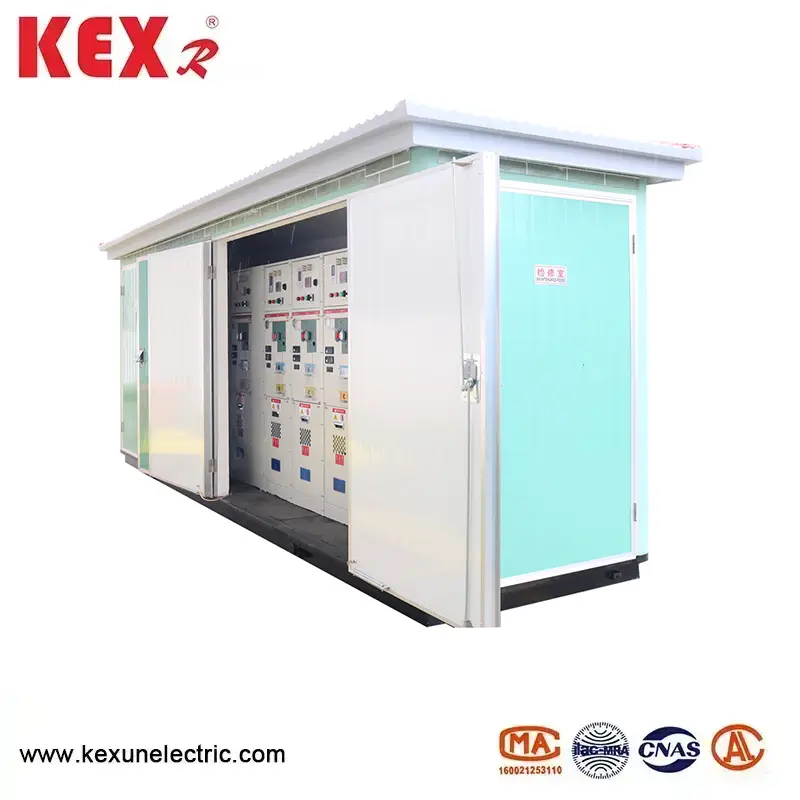

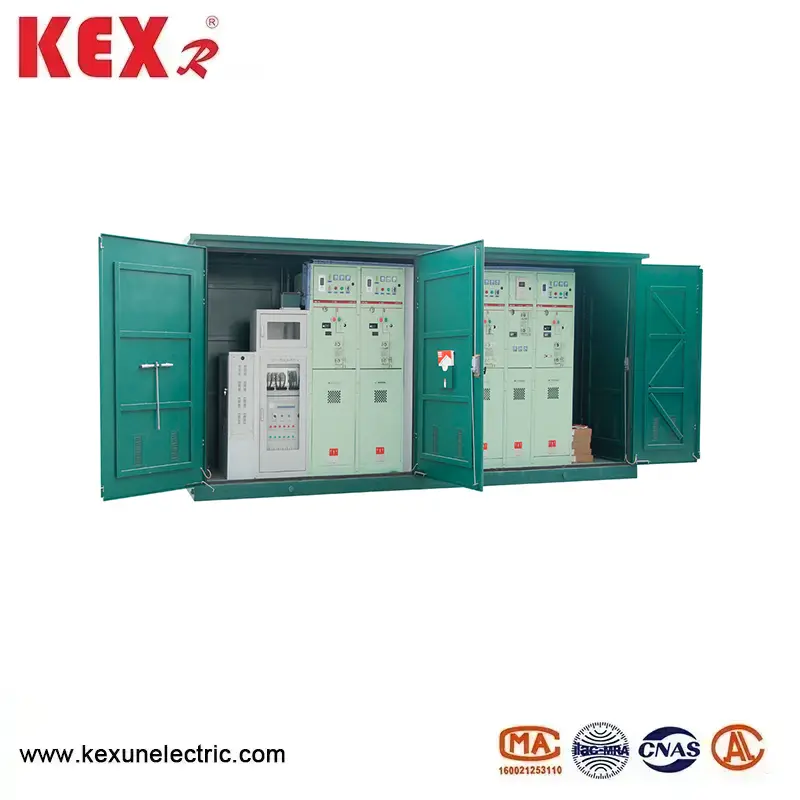

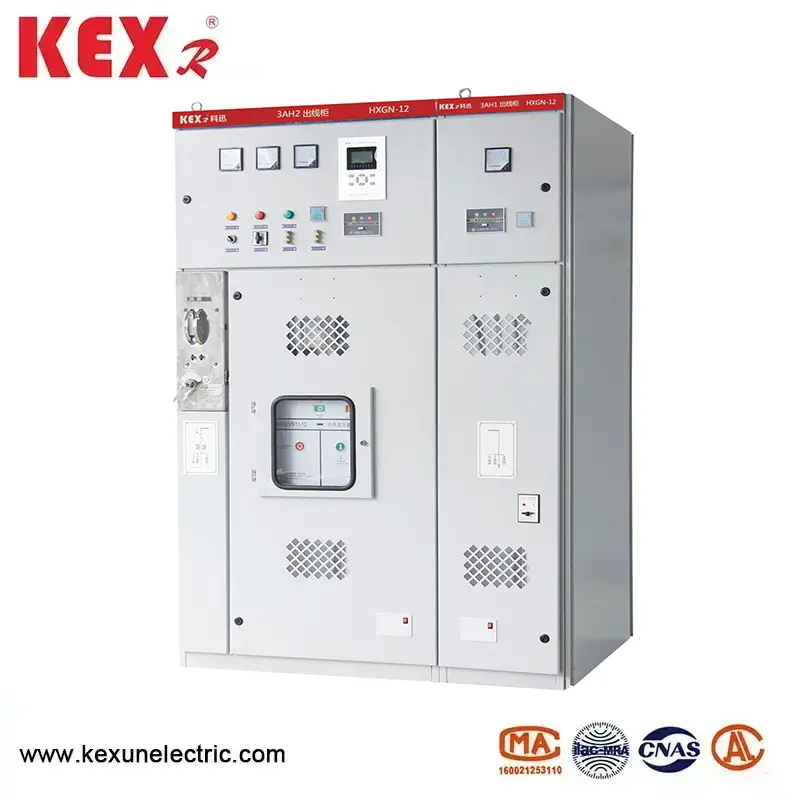

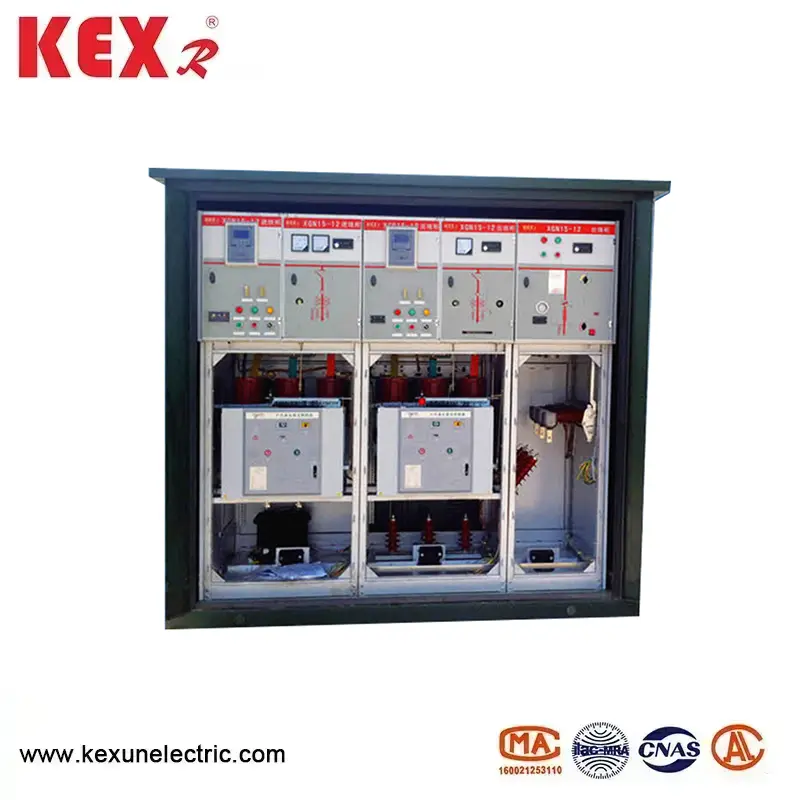

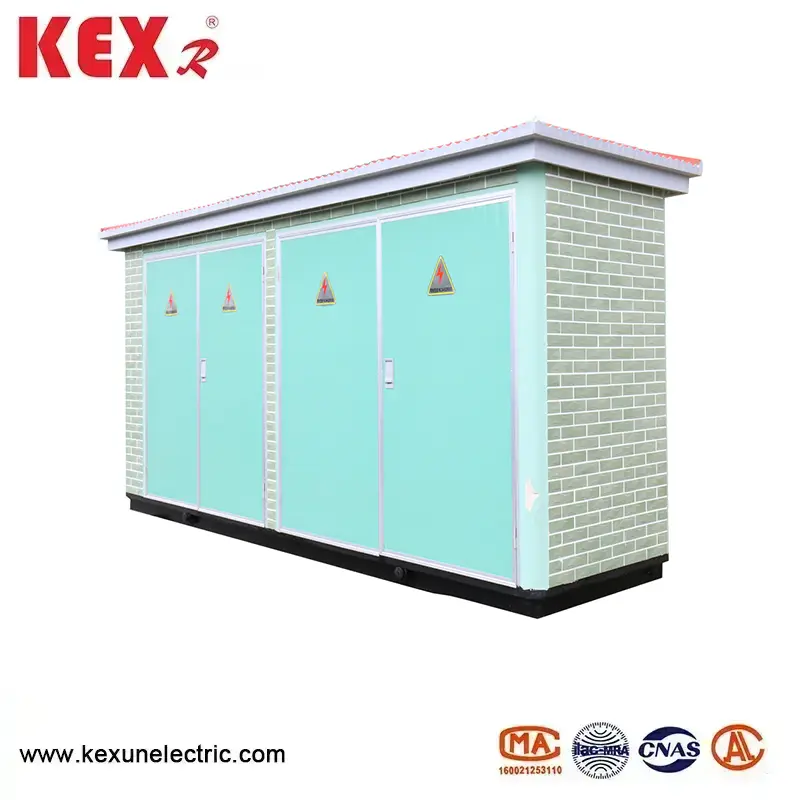

मॉड्यूलर रिंग मुख्य इकाई

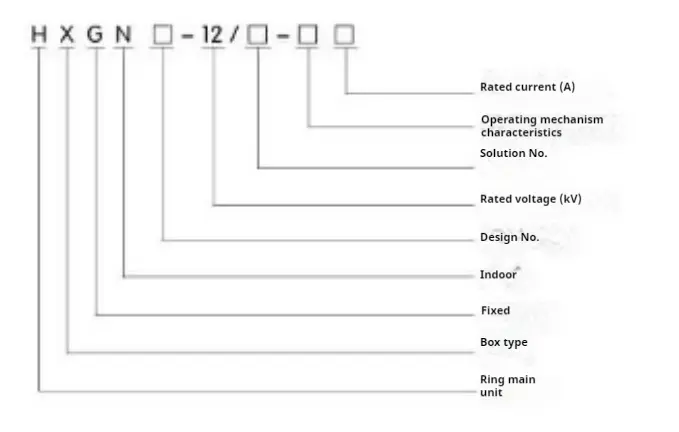

। मॉडल अर्थ

HxGH-12 टाइप मॉड्यूलर रिंग मुख्य इकाई के मुख्य उपयोग और अनुप्रयोग का दायरा

मॉड्यूलर रिंग मेन यूनिट 50 हर्ट्ज सिंगल बस सेक्शन के साथ 3.6-12kV तीन-चरण वैकल्पिक वर्तमान के इनडोर पूर्ण सेट के लिए उपयुक्त है, जिसका उपयोग विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए किया जाता है, और सर्किट को नियंत्रित करने, संरक्षित करने और निगरानी करने के कार्य होते हैं। इसे विभिन्न प्रकार के बिजली संयंत्रों, सबस्टेशनों, औद्योगिक और खनन उद्यमों, उच्च-वृद्धि वाली इमारतों और अन्य स्थानों पर लागू किया जा सकता है, और स्विचिंग स्टेशनों में उपयोग किए जाने वाले रिंग नेटवर्क अलमारियाँ के साथ भी जोड़ा जा सकता है।

HaxGH-12 प्रकार के मॉड्यूलर रिंग मुख्य इकाई की मुख्य संरचना और विशेषताएं

▶ मॉड्यूलर रिंग मुख्य इकाई को उच्च गुणवत्ता वाले कोण स्टील के साथ वेल्डेड किया जाता है।

▶ सर्किट ब्रेकर रूम कैबिनेट के मध्य (निचले) भाग में स्थित है, जो स्थापना, डिबगिंग और रखरखाव के लिए सुविधाजनक है। मानक Zn63AIVS1-12) सर्किट ब्रेकर से सुसज्जित है, और व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए एक दबाव रिलीज चैनल है।

▶ उन्नत और विश्वसनीय रोटरी डिस्कनेक्टर का उपयोग मुख्य बस से चार्ज होने पर रखरखाव के लिए सर्किट ब्रेकर रूम में सुरक्षित रूप से प्रवेश करने के लिए किया जा सकता है। उन्नत और विश्वसनीय रोटरी डिस्कनेक्टर मुख्य बस को विद्युतीकृत करने पर रखरखाव के लिए सर्किट ब्रेकर रूम में सुरक्षित रूप से प्रवेश कर सकता है।

▶ मॉड्यूलर रिंग मुख्य इकाई का सुरक्षा स्तर IP2x है।

▶ विश्वसनीय और पूरी तरह कार्यात्मक अनिवार्य यांत्रिक लॉकिंग डिवाइस से लैस, जो "पांच सावधानियों" की आवश्यकताओं को बस और प्रभावी ढंग से पूरा कर सकता है।

▶ एक दोषी ग्राउंडिंग प्रणाली है।

▶ दरवाजा एक अवलोकन खिड़की से सुसज्जित है, जो स्पष्ट रूप से कैबिनेट में घटकों की कार्यशील स्थिति का निरीक्षण कर सकता है।

▶ ऑपरेटिंग तंत्र एक यांत्रिक लॉक द्वारा बंद है जो XGN66-12 की तुलना में अधिक विश्वसनीय है।

And इनकमिंग और आउटगोइंग केबल कैबिनेट बॉटम के सामने से कम हैं, जो उपयोगकर्ताओं को कनेक्ट करने के लिए सुविधाजनक है।

HaxGH-12 टाइप मॉड्यूलर रिंग मुख्य इकाई की पर्यावरणीय स्थितियों का उपयोग करना

1। परिवेश के तापमान की ऊपरी सीमा +40 ℃ है और निचली सीमा -10 ℃ है;

2। मॉड्यूलर रिंग मुख्य इकाई की ऊंचाई 1000 मीटर से कम होनी चाहिए;

3। वायु सापेक्ष आर्द्रता का दैनिक औसत मूल्य 95%से अधिक नहीं है, और मासिक औसत मूल्य 90%से अधिक नहीं है; जल वाष्प का दैनिक औसत मूल्य 2.2x10-3mpa से अधिक नहीं है, और मासिक औसत मूल्य 1.8x10-3mpa है;

● HXGN ● -12 टाइप मॉड्यूलर रिंग मुख्य इकाई का मुख्य तकनीकी पैरामीटर
