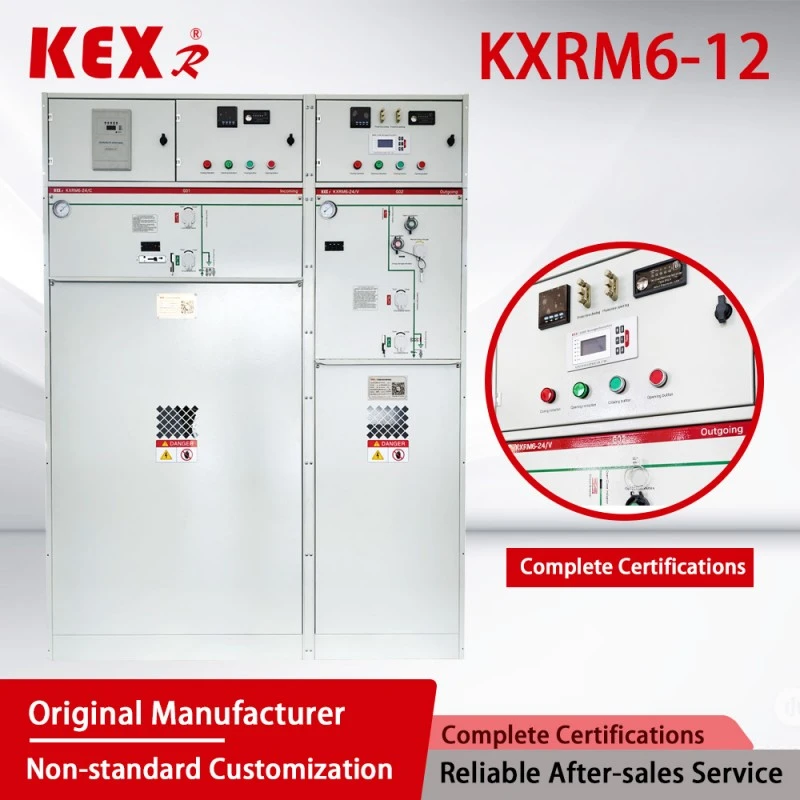

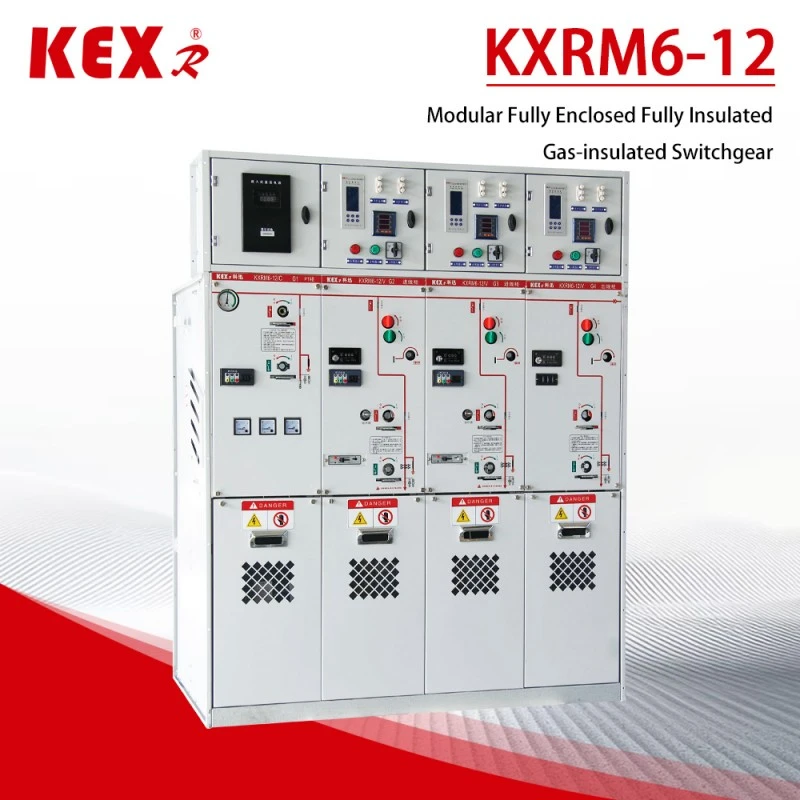

पर्यावरण अनुकूल मध्यम वोल्टेज स्विचगियर

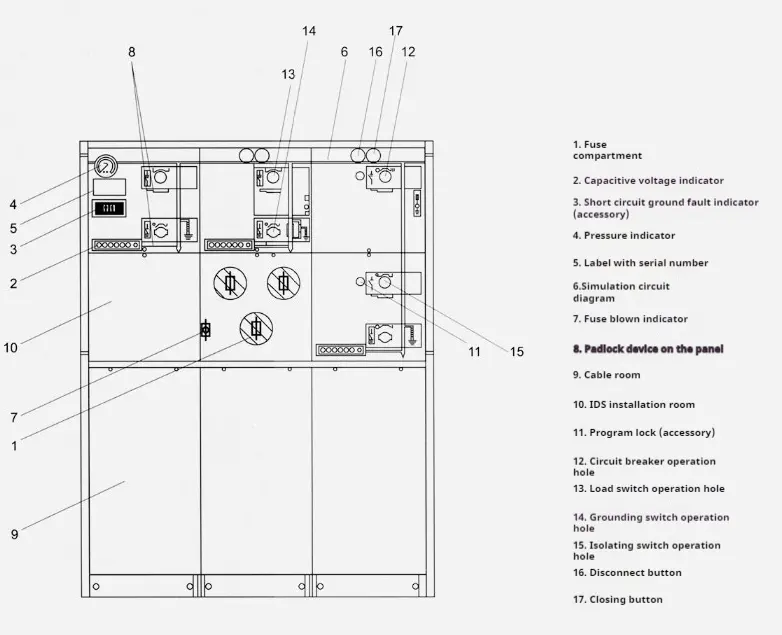

●घटक

1.एमीटर

2. संघनन नियंत्रक

3.माइक्रो कंप्यूटर सुरक्षा उपकरण

6 .बैरोमीटर

7.चार्ज्ड डिस्प्ले

8. दोष सूचक

9. इलेक्ट्रिक ऑपरेटिंग तंत्र

10. मैनुअल ऑपरेटिंग तंत्र

10. विद्युत चुम्बकीय ताला

12~13 . र्तमान ट्रांसफार्मर

14.केबल प्लग

15.वोल्टेज ट्रांसफार्मर

16 .एल्यूमीनियम मिश्र धातु हीटिंग प्लेट

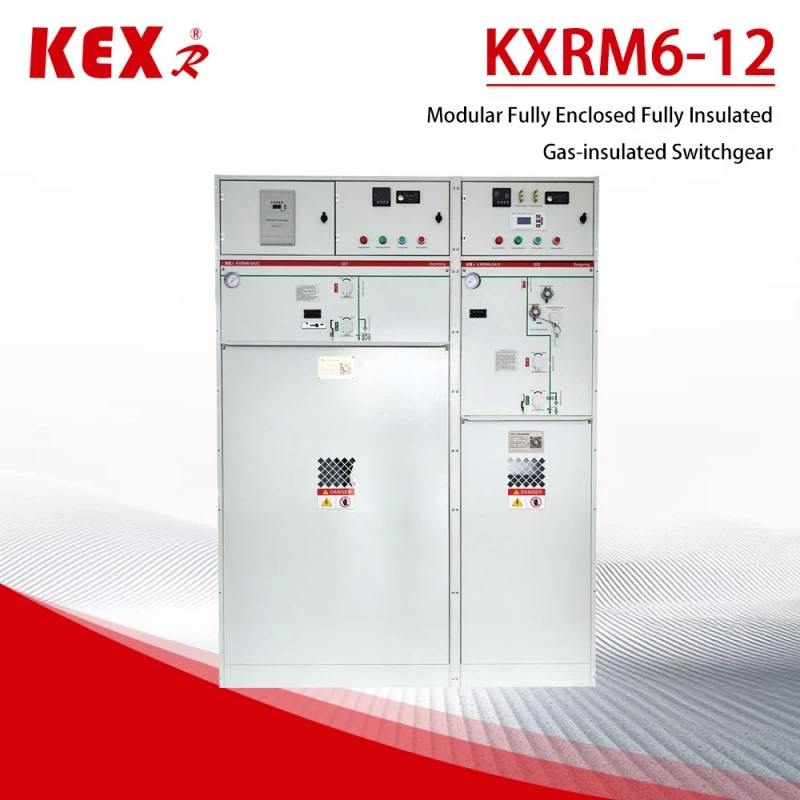

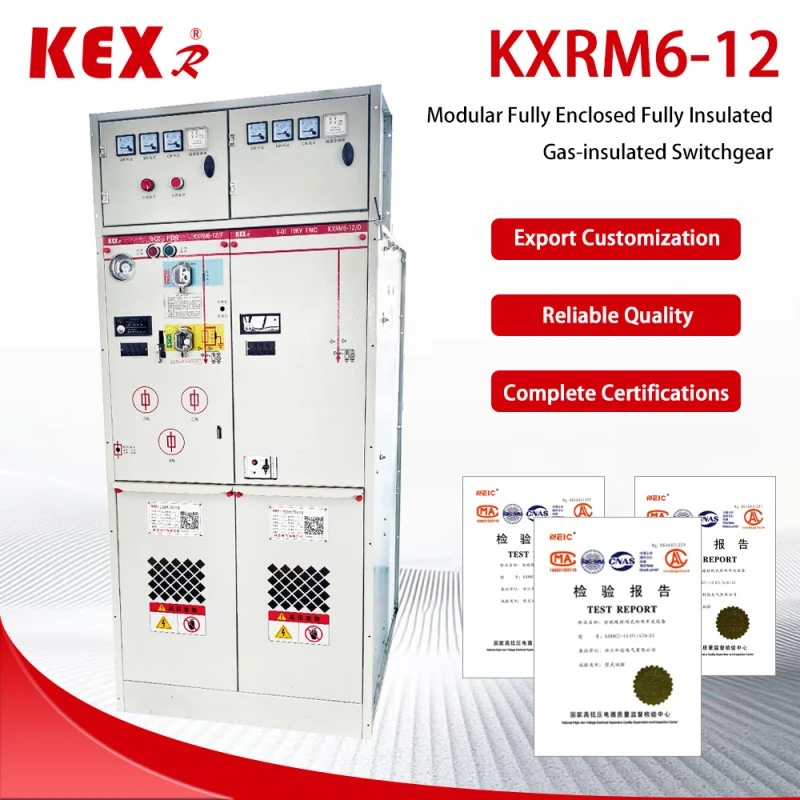

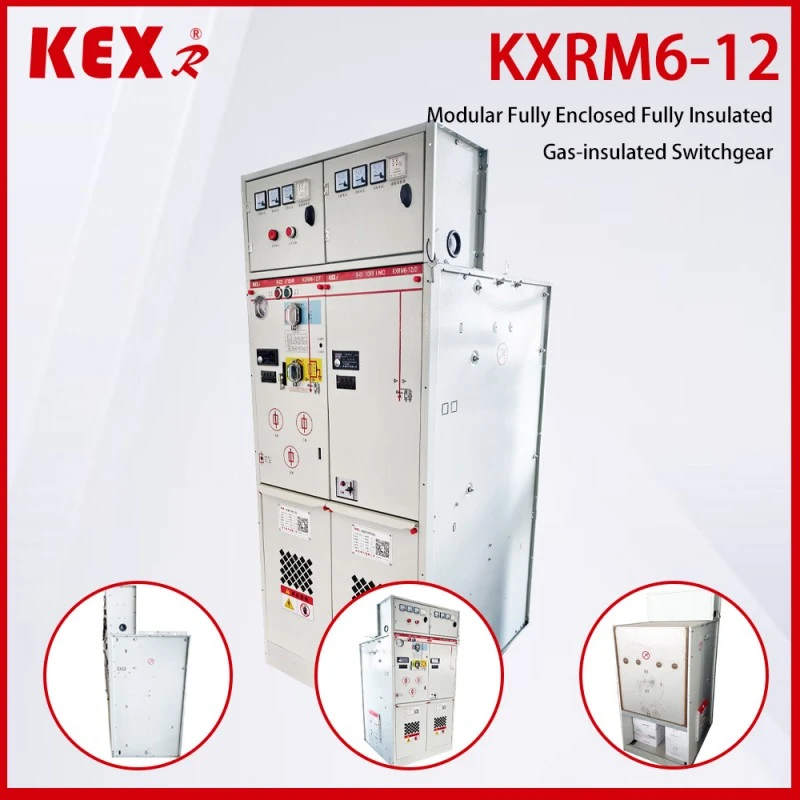

KXRM6-12 पर्यावरण अनुकूल मध्यम वोल्टेज स्विचगियर उपयोग की स्थिति

तापमान(+40℃~-40℃),

ऊंचाई: 1000 मीटर से कम

दृश्य: आर्द्रता, धूल, नमक ध्रुवीकरण, खदानें और अन्य वातावरण।

24 घंटे के भीतर पानी में अल्पकालिक विसर्जन से उपयोग पर कोई प्रभाव नहीं पड़ता है।

नोट: यदि ऊंचाई अधिक है, तो कृपया विशिष्ट ऊंचाई बताएं।

● मानक

KXRM6-12 पर्यावरण अनुकूल मध्यम वोल्टेज स्विचगियर नीचे दिए गए मानकों को पूरा करता है

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694·आदि...

GB3804, GB3906, GB11022 आदि...

● मुख्य लाभ

◆ KXRM 6-12 में SF6 गैस पर्यावरण के अनुकूल मध्यम वोल्टेज स्विचगियर का उपयोग आर्क बुझाने और इन्सुलेट माध्यम के रूप में किया जाता है।

◆ स्विच कैबिनेट पूरी तरह से सील और इंसुलेटेड है; बसबार, स्विच और लाइव हिस्से पूरी तरह से स्टेनलेस स्टील के खोल में बंद हैं।

◆ गुहा 1.4bar SF6 गैस से भरी हुई है, और सुरक्षा स्तर IP67 तक पहुंचता है: संपूर्ण स्विच डिवाइस बाहरी पर्यावरणीय परिस्थितियों से पूरी तरह से अप्रभावित है, जो अल्पकालिक जल विसर्जन जैसे चरम मामलों में भी स्विच के सामान्य संचालन को सुनिश्चित कर सकता है, और उत्पाद रखरखाव-मुक्त है।

◆ स्विच कैबिनेट में एक आदर्श "पांच-रोकथाम" इंटरलॉकिंग डिवाइस है, जो मानव दुर्व्यवहार के कारण होने वाले कर्मियों और उपकरणों की संचालन विफलता को पूरी तरह से समाप्त कर देता है।

 ◆ सभी स्विच कैबिनेट में विश्वसनीय सुरक्षित दबाव राहत चैनल हैं, जो चरम मामलों में भी ऑपरेटरों की व्यक्तिगत सुरक्षा सुनिश्चित कर सकते हैं।

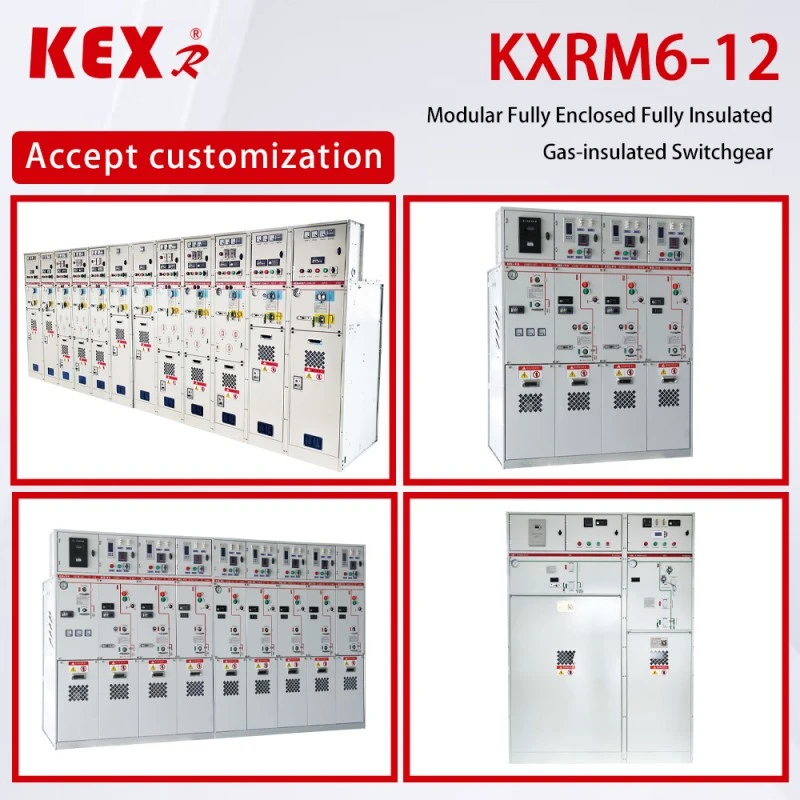

 ◆ कैबिनेट को निश्चित इकाई संयोजन और विस्तार योग्य इकाई संयोजन में विभाजित किया गया है।

◆ कैबिनेट आमतौर पर सामने से प्रवेश करती है और बाहर निकलती है, और इसे विभिन्न स्थापना स्थितियों के अनुसार किनारे से भी बढ़ाया या बढ़ाया जा सकता है।

◆ कैबिनेट का आकार स्थापित करना सुविधाजनक है, और यह संकीर्ण जगह और खराब पर्यावरणीय परिस्थितियों वाले स्थानों के लिए उपयुक्त हो सकता है।

◆ कैबिनेट को उपयोगकर्ताओं की विभिन्न आवश्यकताओं के अनुसार इलेक्ट्रिक, रिमोट कंट्रोल और मॉनिटरिंग उपकरणों से सुसज्जित किया जा सकता है।

● मुख्य रूप से तकनीकी पैरामीटर तालिका

टिप्पणी¹:फ्यूज के रेटेड करंट पर निर्भर करता है

टिप्पणी²:उच्च वोल्टेज फ़्यूज़ पर निर्भर करता है

● पर्यावरण अनुकूल मध्यम वोल्टेज स्विचगियर के प्रत्येक मॉड्यूल में निम्नलिखित कॉन्फ़िगरेशन है

▶डी कैबिनेट कॉन्फ़िगरेशन मानक कॉन्फ़िगरेशन और विशेषताओं के लिए "ग्राउंडिंग चाकू के बिना केबल कनेक्शन मॉड्यूल" देखें।

▶सी कैबिनेट का कॉन्फ़िगरेशन मानक कॉन्फ़िगरेशन और विशेषताओं के लिए "लोड स्विच मॉड्यूल" देखें।

▶एफ कैबिनेट कॉन्फ़िगरेशन मानक कॉन्फ़िगरेशन और विशेषताओं के लिए "वैक्यूम स्विच मॉड्यूल" देखें।

 KX-RM6 पर्यावरण अनुकूल मध्यम वोल्टेज स्विचगियर मानक संयोजन निम्नलिखित कॉन्फ़िगरेशन भी प्रदान कर सकता है

▶आने वाली बुशिंग का कैपेसिटिव वोल्टेज संकेतक

▶प्रत्येक वायु कक्ष SF6 घनत्व की निगरानी के लिए एक दबाव नापने का यंत्र से सुसज्जित है।

▶लिफ्टिंग लूग

▶ऑपरेटिंग हैंडल

उदाहरण:

□ लोड स्विच मॉड्यूल सी

○ मानक विन्यास और सुविधाएँ

▶630a बसबार

▶तीन-स्टेशन लोड/ग्राउंडिंग स्विच

▶दो स्वतंत्र लोड स्विच और ग्राउंडिंग स्विच ऑपरेटिंग शाफ्ट के साथ तीन-स्टेशन सिंगल स्प्रिंग ऑपरेटिंग तंत्र।

लोड स्विच और ग्राउंडिंग स्विच का स्थिति संकेत

▶सामने क्षैतिज आउटगोइंग बुशिंग, 630A 400 श्रृंखला बोल्ट बुशिंग।

▶ बुशिंग विद्युतीकरण को इंगित करने के लिए कैपेसिटिव वोल्टेज संकेतक

▶सभी स्विच कार्यों के लिए, पैनल पर पैडलॉक डिवाइस स्थापित करना सुविधाजनक है।

▶SF6 गैस दबाव नापने का यंत्र (प्रत्येक SF6 गैस बॉक्स में केवल एक)

▶ग्राउंडिंग बसबार

ग्राउंडिंग स्विच और केबल रूम के फ्रंट पैनल के बीच इंटरलॉकिंग

○वैकल्पिक कॉन्फ़िगरेशन और सुविधाएं

▶आरक्षित बस विस्तार

▶बाहरी बस

▶लोड स्विच इलेक्ट्रिक ऑपरेटिंग मैकेनिज्म DC24V/48V/110V/220V; एसी 110V/220V；

▶शॉर्ट सर्किट और ग्राउंड फॉल्ट इंडिकेटर, रिंग करंट ट्रांसफार्मर और एमीटर को मापना

▶रिंग करंट ट्रांसफार्मर और वाट-घंटे मीटर को मापना

▶केबल इनलेट स्लीव पर लाइटनिंग अरेस्टर या डबल केबल हेड स्थापित किया जा सकता है।

▶ कुंजी इंटरलॉक इनकमिंग लाइन लाइव ग्राउंडिंग लॉकिंग (बुशिंग लाइव होने पर ग्राउंडिंग स्विच को लॉक करना) एसी/डीसी 110 वी/220 वी। सहायक संपर्क

▶लोड स्विच स्थिति 2NO+2NC, ग्राउंडिंग स्विच स्थिति 2NO+2NC, सिग्नल के साथ दबाव नापने का यंत्र 1NO, और सिग्नल संपर्क के साथ आर्क एक्सटिंगुइशर 1NO।

▶द्वितीयक उपकरण को स्थापित किया जा सकता है

▶स्विच कैबिनेट के शीर्ष पर सेकेंडरी लाइन चैंबर, स्विच कैबिनेट के शीर्ष पर लो वोल्टेज बॉक्स।

□ लोड स्विच और फ्यूज संयुक्त मॉड्यूल एफ

○ मानक विन्यास और सुविधाएँ

▶630a बसबार

▶तीन-स्टेशन लोड स्विच, फ़्यूज़ का पहला सिरा यांत्रिक रूप से फ़्यूज़ के अंत में ग्राउंडिंग स्विच से जुड़ा होता है।

▶ तीन-स्टेशन स्प्रिंग ऑपरेटिंग तंत्र, दो स्वतंत्र लोड स्विच और ग्राउंडिंग स्विच ऑपरेटिंग शाफ्ट के साथ।

लोड स्विच और ग्राउंडिंग स्विच का स्थिति संकेत

▶फ्यूज बैरल

▶फ्यूज को क्षैतिज रूप से रखा गया है।

▶फ्यूज ट्रिप इंडिकेशन सामने क्षैतिज आउटगोइंग बुशिंग, 200A की 200 श्रृंखला प्लग-इन बुशिंग।

▶ बुशिंग विद्युतीकरण को इंगित करने के लिए कैपेसिटिव वोल्टेज संकेतक

▶सभी स्विच कार्यों के लिए, पैनल पर पैडलॉक डिवाइस स्थापित करना सुविधाजनक है।

▶SF6 गैस दबाव नापने का यंत्र (प्रत्येक SF6 गैस बॉक्स में केवल एक)

▶ग्राउंडिंग बसबार

▶ट्रांसफार्मर सुरक्षा के लिए फ़्यूज़ पैरामीटर 12KV, अधिकतम 125A, 24KV और अधिकतम 63A हैं।

ग्राउंडिंग स्विच और केबल रूम के फ्रंट पैनल के बीच इंटरलॉकिंग।

○वैकल्पिक कॉन्फ़िगरेशन और सुविधाएं

▶ आरक्षित बसबार एक्सटेंशन

▶लोड स्विच ऑपरेशन के लिए बाहरी बस मोटर 24V/48V DC 110V/220V DC/AC।

▶समानांतर ट्रिप कॉइल 24V/48V DC 110V/220V DC/AC।

▶समानांतर समापन कुंडल 24V/48V DC 110V/220V DC/AC।

▶रिंग करंट ट्रांसफार्मर और एमीटर को मापना रिंग करंट ट्रांसफार्मर और वाट-घंटा मीटर को मापना

▶इनकमिंग लाइन लाइव ग्राउंडिंग लॉकिंग (बुशिंग लाइव होने पर ग्राउंडिंग स्विच को लॉक करना) AC/DC 110 V/220 V. सहायक संपर्क

▶लोड क्लोजिंग पोजीशन 2NO+2NC, ग्राउंडिंग स्विच पोजीशन 2NO+2NC, फ्यूज ब्लोइंग 1NO, सिग्नल के साथ प्रेशर गेज 1NO, और सिग्नल कॉन्टैक्ट के साथ आर्क एक्सटिंगुइशर 1NO।

▶ सेकेंडरी डिवाइस को स्विच कैबिनेट के शीर्ष पर सेकेंडरी लाइन चैंबर में और स्विच कैबिनेट के शीर्ष पर लो वोल्टेज बॉक्स में स्थापित किया जा सकता है।

□ मीटर मॉड्यूल एम

○ मानक विन्यास और सुविधाएँ

▶12KV मीटरिंग कैबिनेट

▶2 वर्तमान ट्रांसफार्मर

▶2 वोल्टेज ट्रांसफार्मर

▶6पीसी 400-श्रृंखला बुशिंग का उपयोग जीएसएफआर6-12 की लचीली विस्तारित बाहरी बस को ऊपरी इनलेट और निचले आउटलेट से जोड़ने के लिए किया जाता है।

पीटी की सुरक्षा के लिए फ्लेम ब्रेकर

▶ कम दबाव वाला घटक 1 वोल्टमीटर चेंजओवर स्विच के साथ, 1 एमीटर चेंजओवर स्विच के साथ, चौड़ाई x ऊंचाई x गहराई =696×1806×820 मिमी।

○वैकल्पिक कॉन्फ़िगरेशन और सुविधाएं

▶3 वर्तमान ट्रांसफार्मर

▶3 वोल्टेज ट्रांसफार्मर लाइटनिंग अरेस्टर

▶कैपेसिटिव वोल्टेज संकेतक यह इंगित करने के लिए कि स्विचगियर चार्ज हो गया है

▶ कम दबाव वाला घटक ：1  बिजली मीटर, 1 प्रतिक्रियाशील बिजली मीटर।

□ वीसीबी मॉड्यूल सीबी

○मानक एवं वैकल्पिक कॉन्फ़िगरेशन और सुविधाएँ

▶1250a/630a बसबार की इनकमिंग केबल पर लाइटनिंग अरेस्टर स्थापित किया गया है।

▶1250a/630a की लाइन सुरक्षा के लिए वैक्यूम सर्किट ब्रेकर

▶वर्तमान ट्रांसफार्मर

▶वैक्यूम सर्किट ब्रेकर VD4X0 विद्युत चालित 10VDC

▶वोल्टेज ट्रांसफार्मर

▶UXO का इलेक्ट्रिक ऑपरेशन, वैक्यूम सर्किट ब्रेकर का एक ऊपरी तीन-स्टेशन आइसोलेटिंग/ग्राउंडिंग स्विच। ▶संरक्षण और नियंत्रण इकाई REF542plus (सुरक्षात्मक CT के साथ)

▶शंट ट्रिप कॉइल 110V/220V DC

▶ क्लोजिंग कॉइल 110V/220VDC

▶आउटलेट बुशिंग 1250A/630A की 400-श्रृंखला बोल्ट बुशिंग सामने क्षैतिज रूप से व्यवस्थित है।

▶ बुशिंग लाइव को इंगित करने के लिए कैपेसिटिव वोल्टेज संकेतक 1250A/630A का आरक्षित बस विस्तार

▶SF6 गैस दबाव नापने का यंत्र (प्रत्येक SF6 गैस बॉक्स में केवल एक) चौड़ाई x ऊंचाई x गहराई = 696× 1806× 781 मिमी। ▶ऑन-ऑफ अनुक्रम: O-0.3s-CO-180s-CO।

▶गैस दबाव सेंसर

□ वैकल्पिक सहायक उपकरण

1. सहायक संपर्क सभी लोड स्विच और सर्किट ब्रेकर स्विच स्थिति को इंगित करने वाले 2NO+2NC से सुसज्जित हो सकते हैं। ट्रांसफार्मर स्विच और सर्किट ब्रेकर पर एक समानांतर ट्रिप कॉइल (एसी या डीसी) स्थापित किया जा सकता है, और लो-वोल्टेज नियंत्रण घटक फ्रंट पैनल के पीछे स्थित होता है।

2. वोल्टेज संकेत कैपेसिटिव वोल्टेज संकेतक दिखाता है कि बुशिंग चार्ज है या नहीं, और उस पर लगे सॉकेट का उपयोग परमाणु चरण के लिए किया जा सकता है।

3. शॉर्ट सर्किट और ग्राउंड फॉल्ट इंडिकेटर फॉल्ट लोकेशन को सुविधाजनक बनाने के लिए, केबल स्विच मॉड्यूल को सरल फॉल्ट का पता लगाने के लिए शॉर्ट सर्किट और ग्राउंडिंग फॉल्ट इंडिकेटर से लैस किया जा सकता है।

4. इलेक्ट्रिक ऑपरेशन यह केबल स्विच यूनिट और ट्रांसफार्मर यूनिट के मैन्युअल संचालन तंत्र के लिए एक मानक योजना है। आप इलेक्ट्रिक ऑपरेटिंग मैकेनिज्म स्थापित करना भी चुन सकते हैं। केबल स्विच, वैक्यूम सर्किट ब्रेकर और ग्राउंडिंग स्विच सभी फ्रंट पैनल के पीछे स्थित तंत्र द्वारा संचालित होते हैं। सभी स्विच और सर्किट ब्रेकर को ऑपरेटिंग हैंडल (मानक कॉन्फ़िगरेशन) द्वारा संचालित किया जा सकता है, या मोटर ऑपरेटिंग तंत्र (सहायक उपकरण) से सुसज्जित किया जा सकता है। हालाँकि, ग्राउंडिंग स्विच को केवल मैन्युअल रूप से संचालित किया जा सकता है, और फॉल्ट करंट को बंद करने की क्षमता वाला एक तंत्र कॉन्फ़िगर किया गया है। विद्युत संचालन तंत्र को चरणों द्वारा आसानी से महसूस किया जा सकता है।

5. केबल कनेक्शन DIN47636 के अनुसार मानक बुशिंग स्थापित हैं। सभी झाड़ियों की जमीन से ऊंचाई समान है और वे केबल रूम कवर प्लेट द्वारा संरक्षित हैं। कुछ कवर प्लेटों को ग्राउंडिंग स्विच के साथ इंटरलॉक किया जा सकता है, और डबल केबल इनकमिंग लाइनों के लिए विशेष डबल केबल रूम कवर प्लेटों का भी उपयोग किया जा सकता है।

6. दबाव सूचक आमतौर पर एक दबाव सूचक से सुसज्जित होता है, जो एक दबाव नापने का यंत्र द्वारा बनता है। इसके अलावा, दबाव में कमी का संकेत देने के लिए विद्युत संपर्क प्रदान किए जा सकते हैं।

7. कुंजी लॉक सर्किट ब्रेकर, लोड स्विच और ग्राउंडिंग स्विच के लिए कुंजी लॉक लगाए जा सकते हैं। इसे लॉक इंटरलॉकिंग सेमी-शेल्टर से सुसज्जित किया जा सकता है, जो सर्किट ब्रेकर, लोड स्विच और ग्राउंडिंग स्विच के लिए उपयुक्त है।

8. आर्क इंटरप्टर सभी रिंग नेटवर्क इकाइयों को आर्क अरेस्टर से सुसज्जित किया जा सकता है। जब आर्किंग अंदर होती है, तो आर्क अरेस्टर डी, डीई और वी मॉड्यूल सहित आने वाली बुशिंग पर स्वचालित रूप से बंद हो जाएंगे, और सभी केबल मॉड्यूल आर्क अरेस्टर से लैस हो सकते हैं। उन्हें यूनिट के साथ ऑर्डर करना होगा और वे इसे बदल नहीं सकते। आर्क एक्सटिंग्विशर की क्रिया को इस विधि द्वारा इंगित किया जा सकता है, और एसएफ 6 कैबिनेट में विद्युत संपर्क फ्रंट पैनल के पीछे टर्मिनल से जुड़े होते हैं।

●योजना उदाहरण

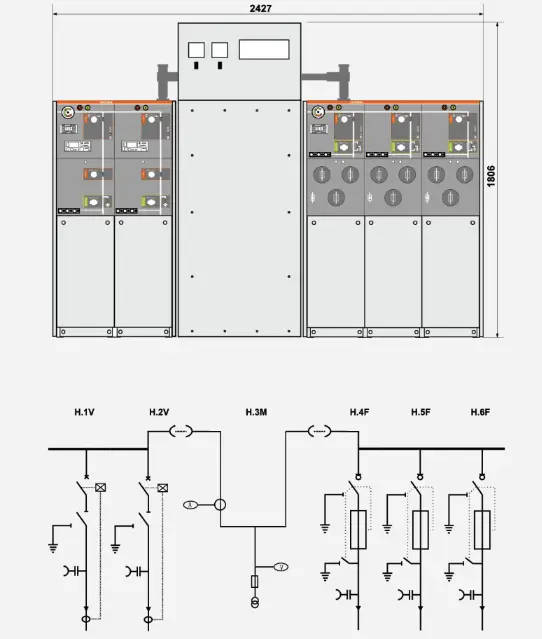

◆योजना 1 एसए+सीसीएफ+

 बस में लाइटनिंग अरेस्टर स्थापित करें और इसे विस्तार के लिए छोड़ दें।

 नोट: स्विच इकाइयों की संख्या 3 से कम नहीं होगी।

◆योजना 2 सीसीएफ+

इनकमिंग लाइन और रिज़र्व एक्सपेंशन में लाइटनिंग अरेस्टर स्थापित करें।

◆योजना 3 डब्ल्यू+एम+एफएफएफ

एचवी साइड गणना

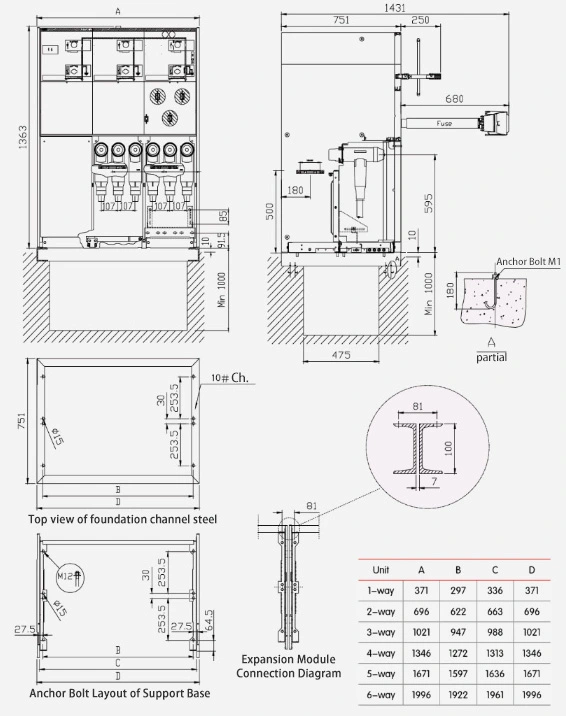

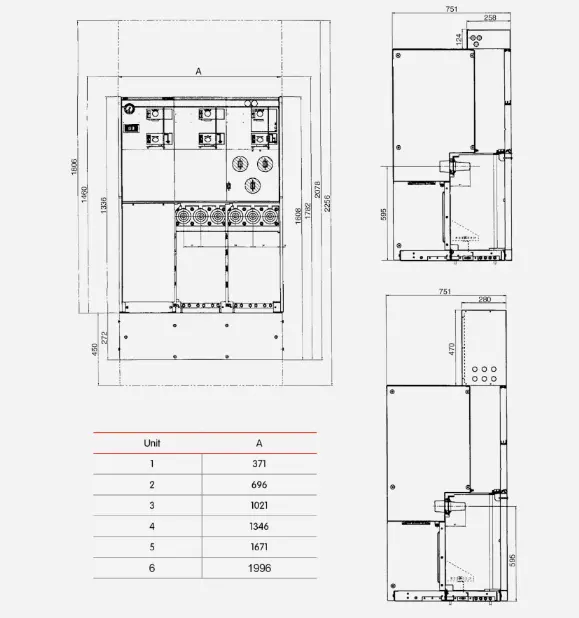

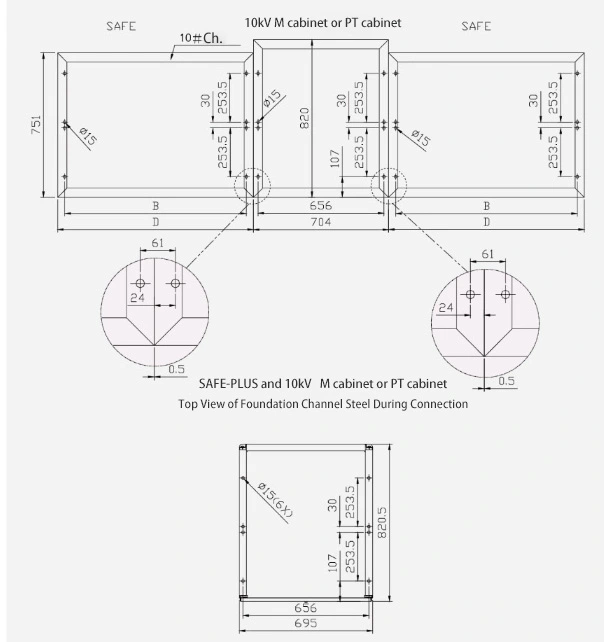

● KXRM6-12 पर्यावरण अनुकूल मध्यम वोल्टेज स्विचगियर की संरचना और आयाम तालिकाएँ
