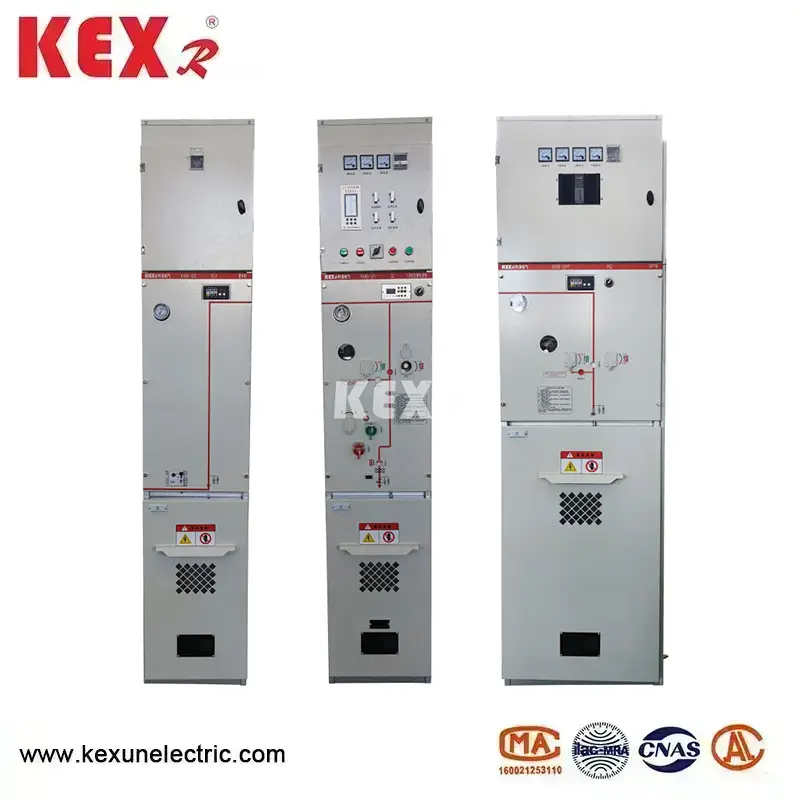

पर्यावरण अनुकूल गैस इंसुलेट स्विचगियर कैबिनेट
चीन की फैक्ट्री केक्सुन इलेक्ट्रिक कंपनी लिमिटेड द्वारा निर्मित पर्यावरण अनुकूल गैस इंसुलेट स्विचगियर कैबिनेट में सरल संरचना, लचीले संचालन, विश्वसनीय इंटरलॉकिंग और सुविधाजनक स्थापना की विशेषताएं हैं, और यह शहरी आवासीय क्षेत्रों, छोटे माध्यमिक सबस्टेशनों, स्विचिंग स्टेशनों, केबल शाखा बॉक्स, बॉक्स-प्रकार सबस्टेशनों, औद्योगिक और खनन उद्यमों, शॉपिंग मॉल, हवाई अड्डों, सबवे, पवन ऊर्जा उत्पादन, अस्पतालों, स्टेडियमों, रेलवे, सुरंगों और अन्य स्थानों में बिजली वितरण के लिए विशेष रूप से उपयुक्त है।
मॉडल: KXHB-12
ब्रांड：KEXR
मॉडल: KXHB-12
ब्रांड：KEXR

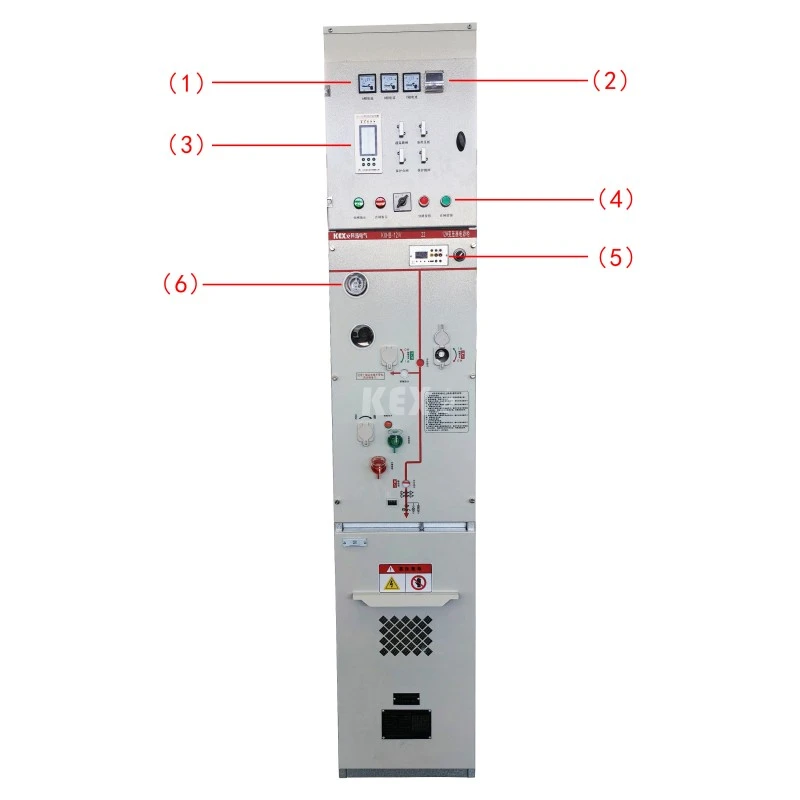

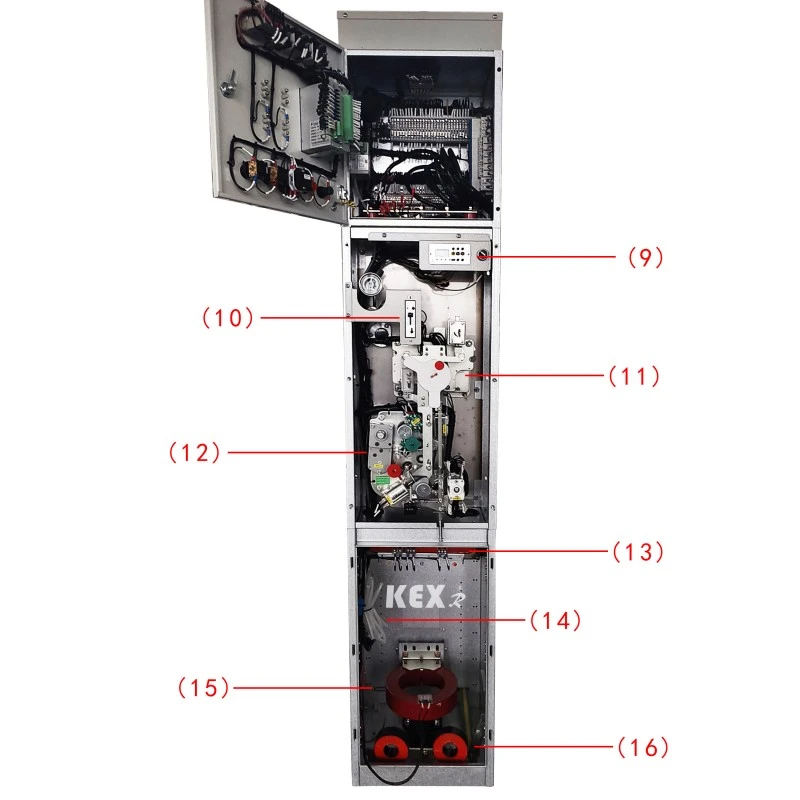

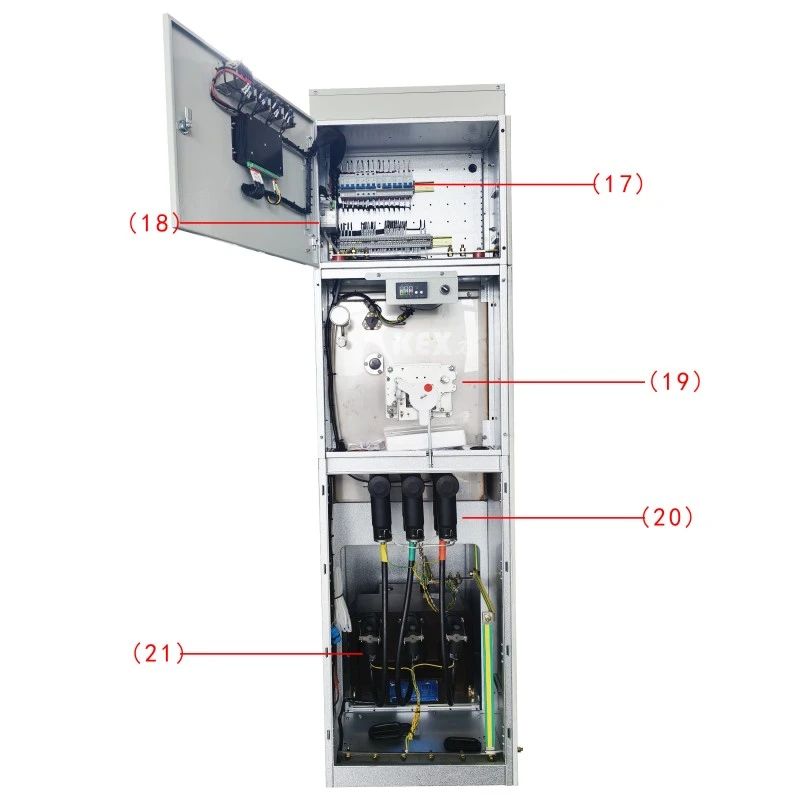

●घटक

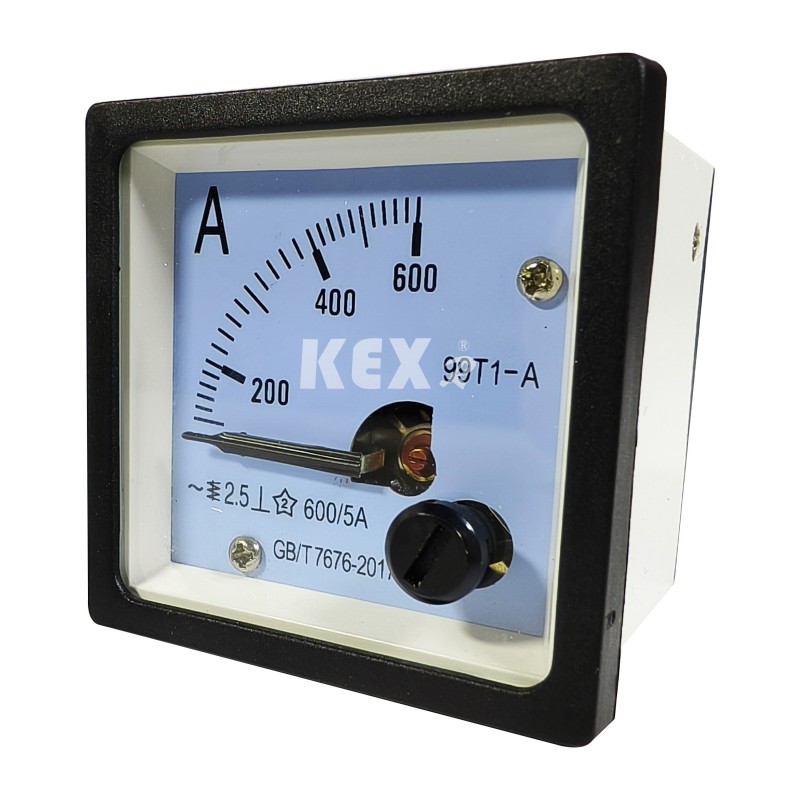

1.एमीटर

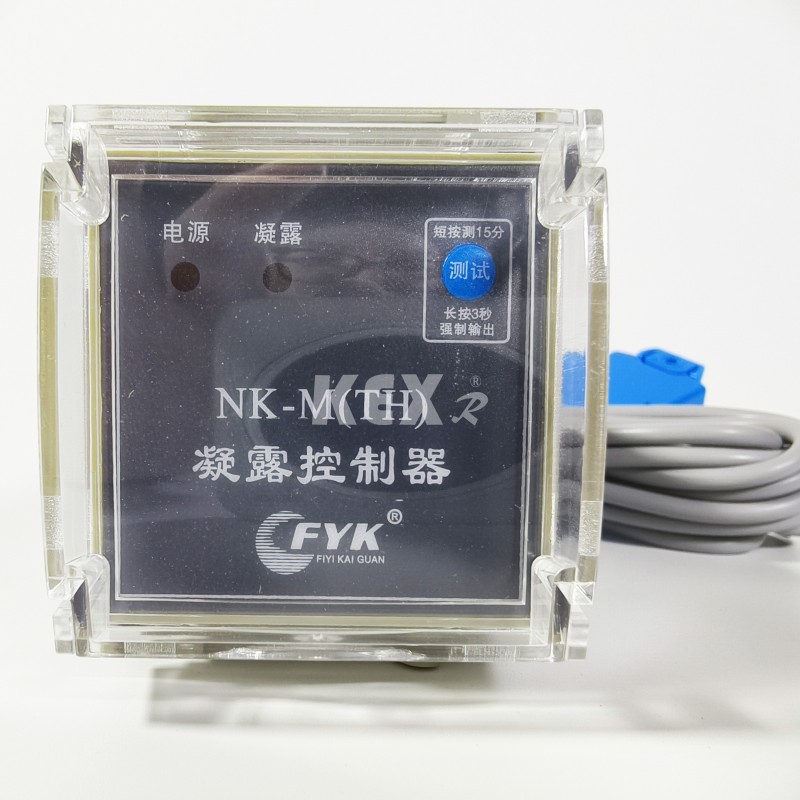

2. संघनन नियंत्रक

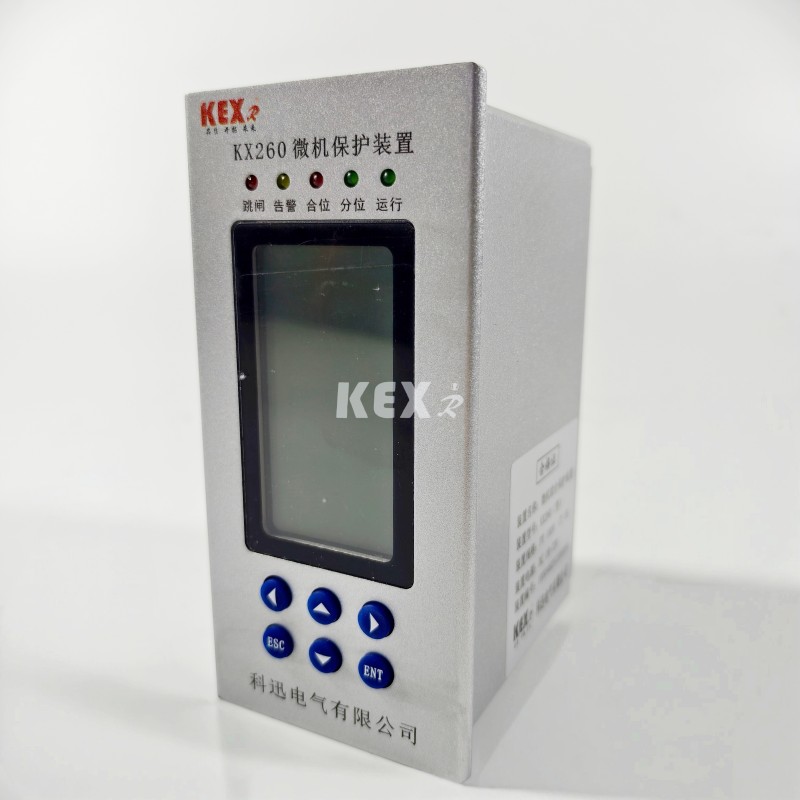

3.माइक्रो कंप्यूटर सुरक्षा उपकरण

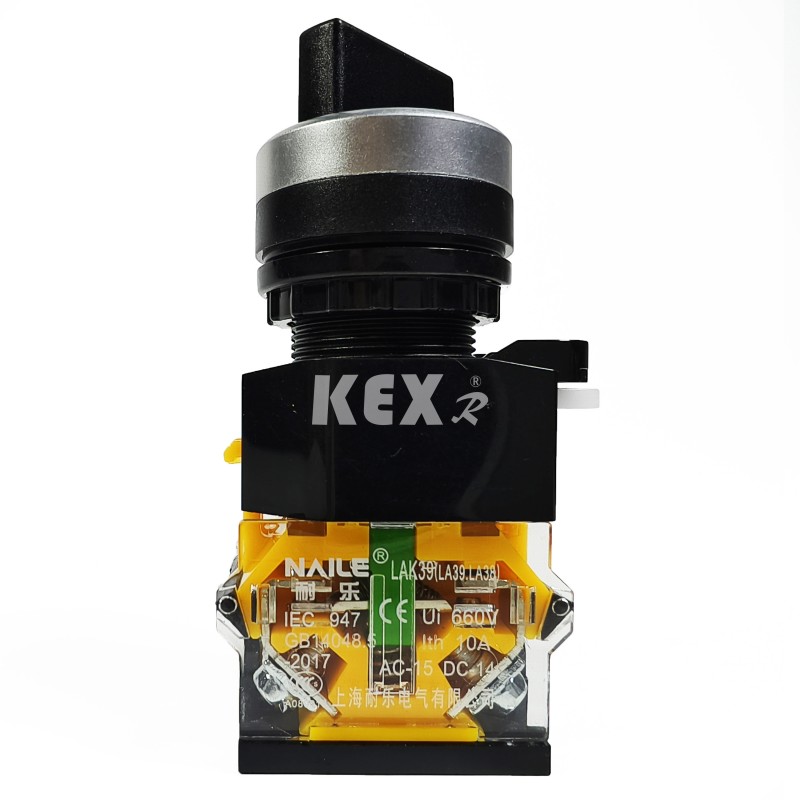

4. बटन

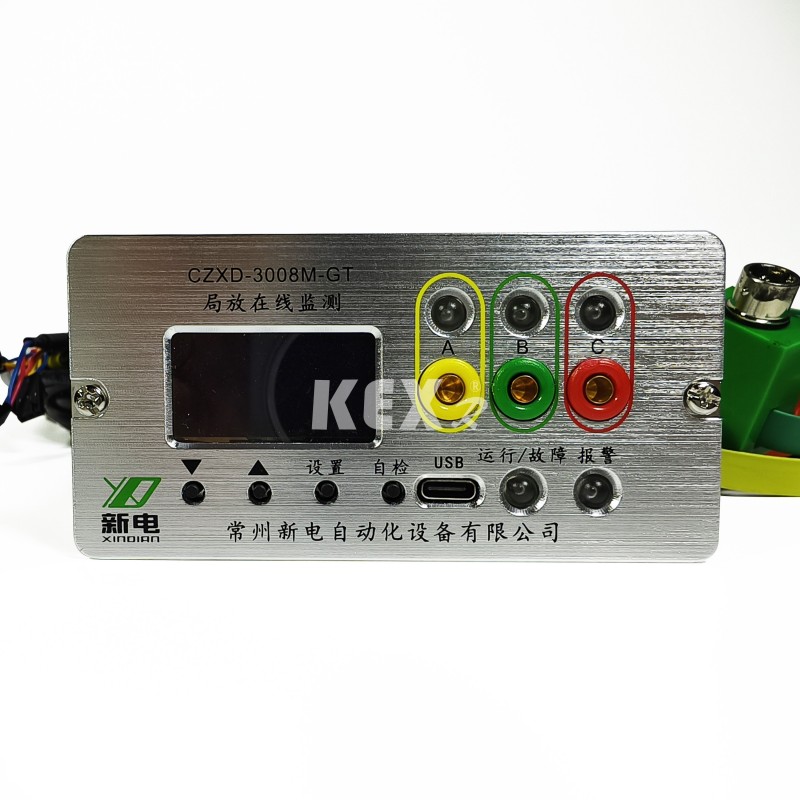

5.आंशिक डिस्चार्ज डिटेक्टर

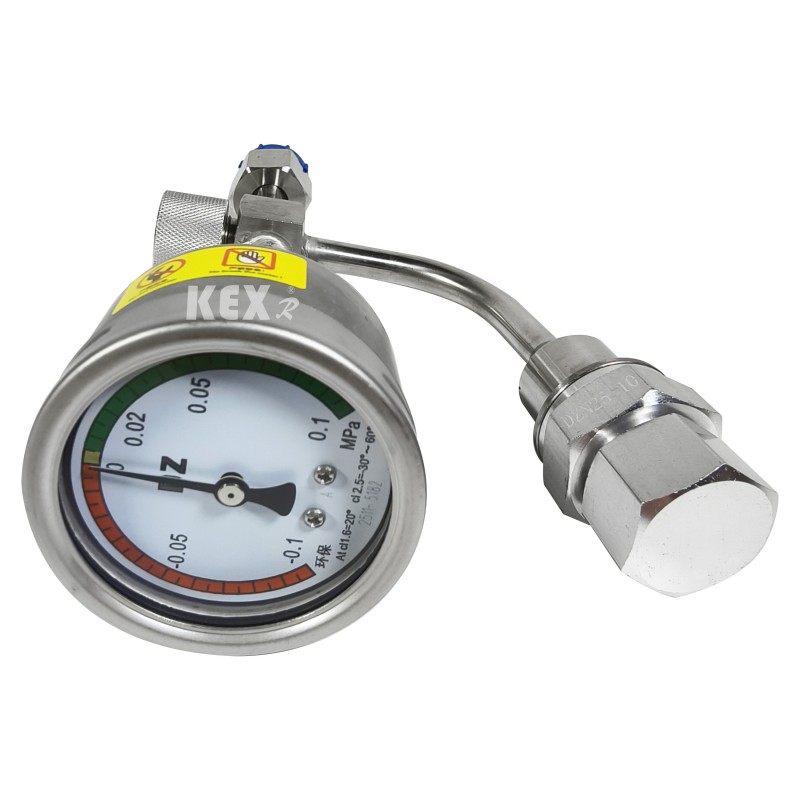

6.बैरोमीटर

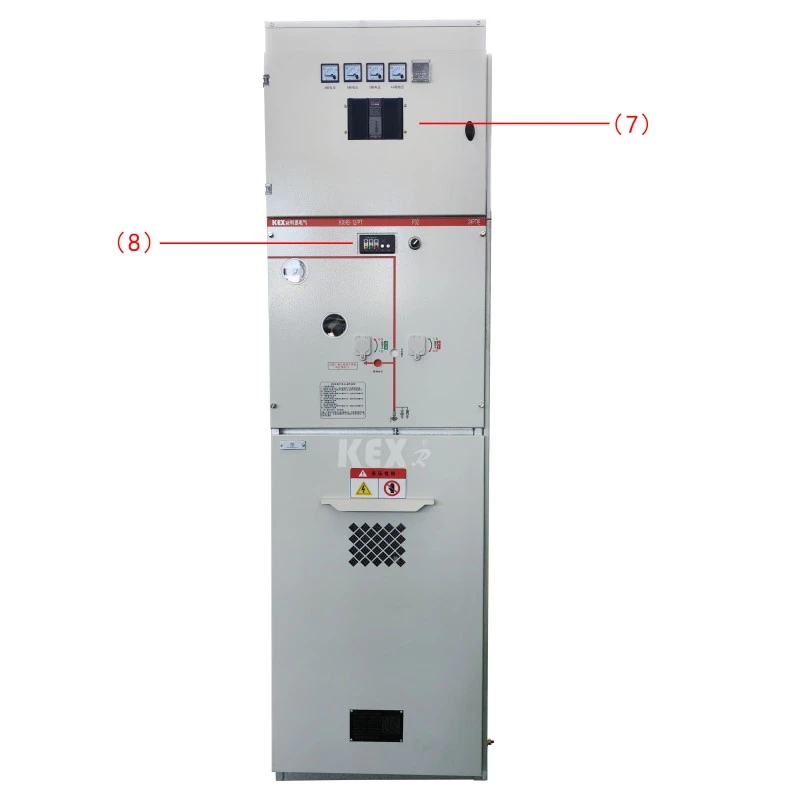

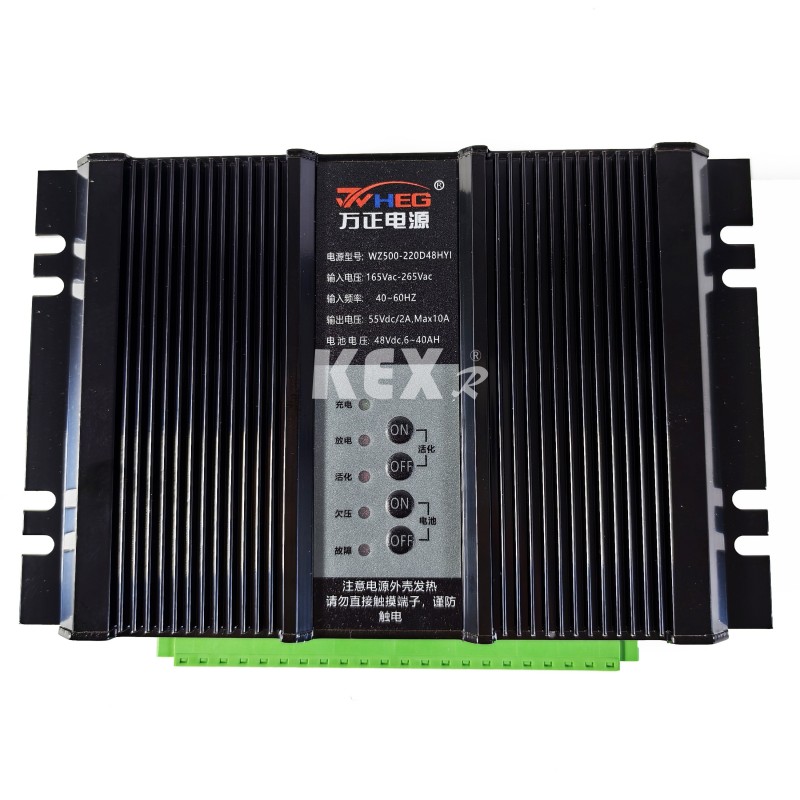

7.बिजली की आपूर्ति

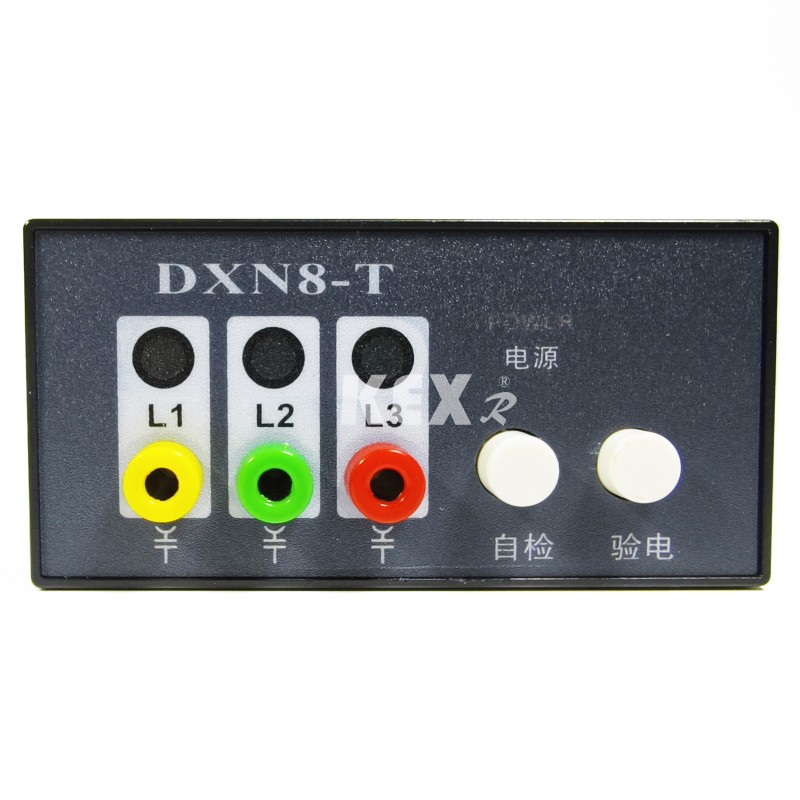

8. चार्ज डिस्प्ले

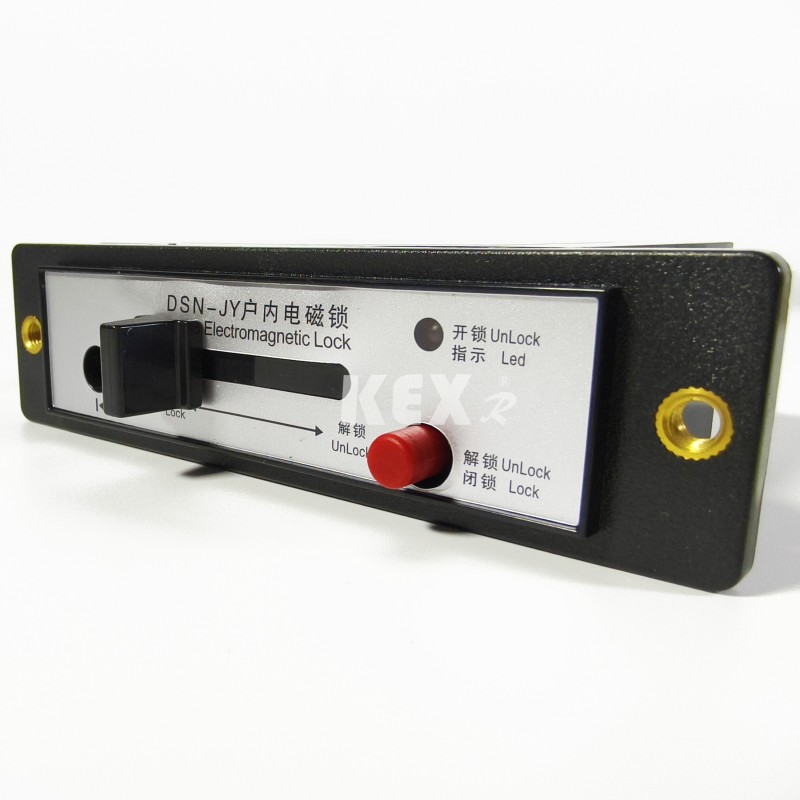

10.विद्युत चुम्बकीय ताला

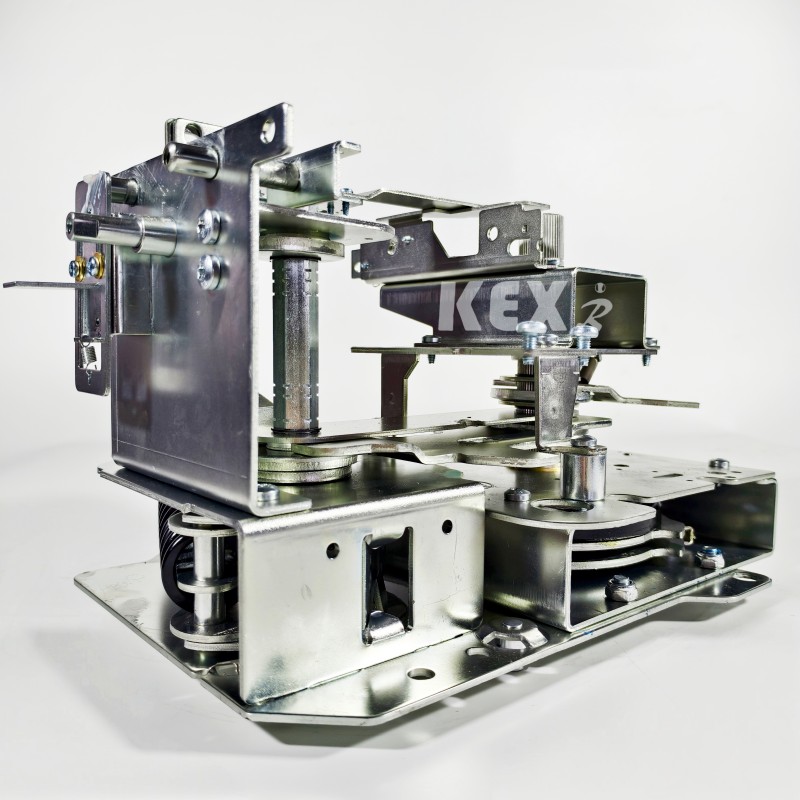

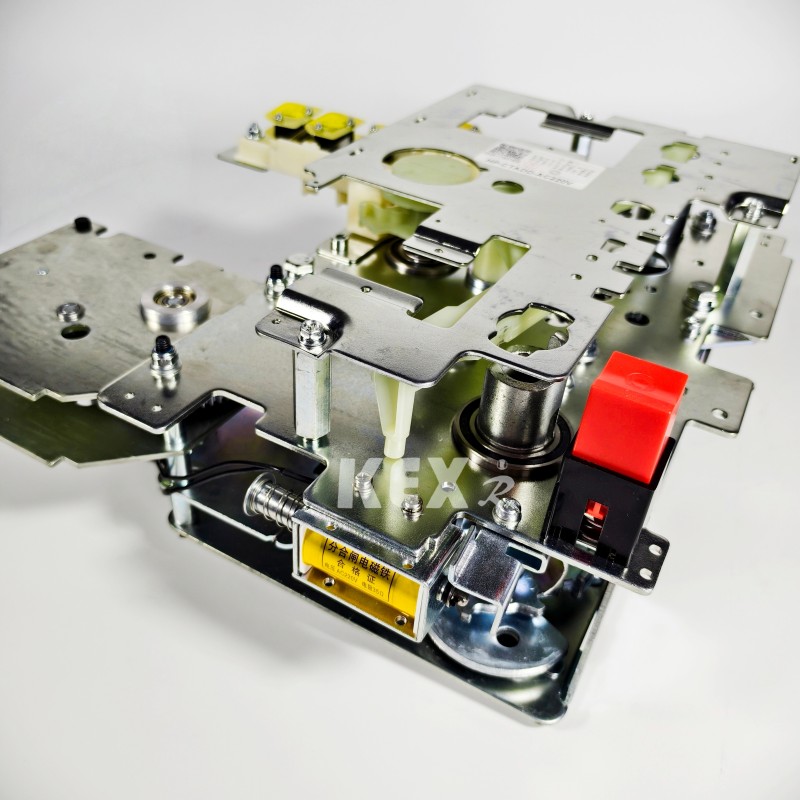

11. मैनुअल ऑपरेटिंग तंत्र
12.इलेक्ट्रिक ऑपरेटिंग तंत्र

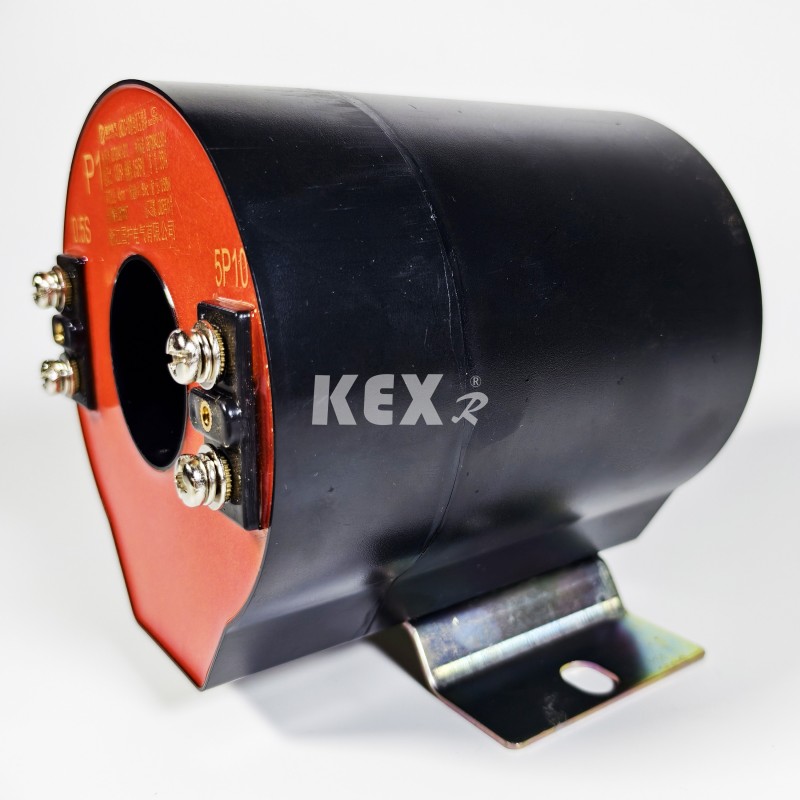

16. सीटी

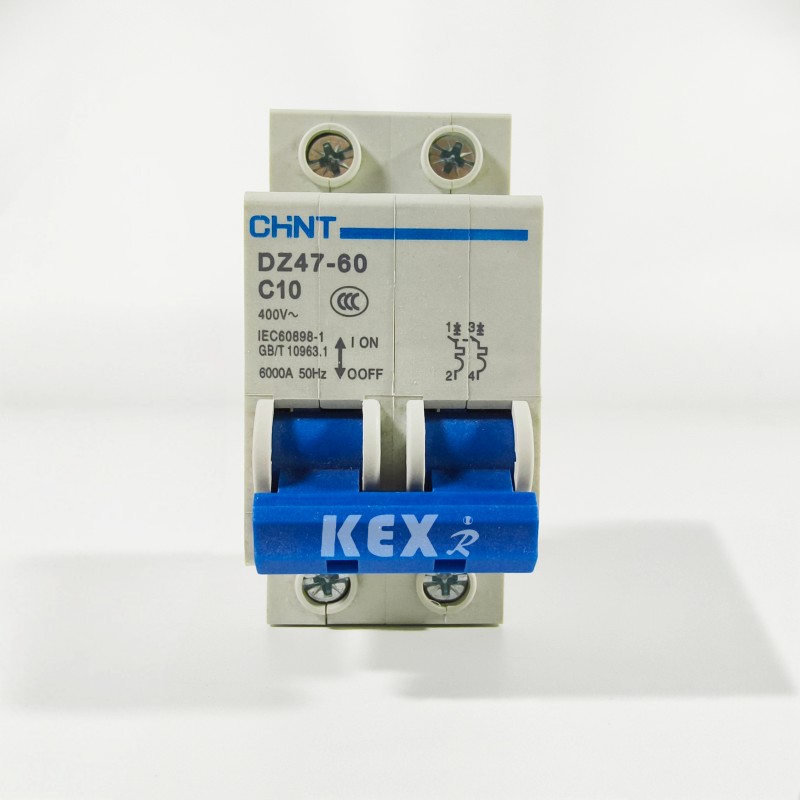

17.एमसीबी

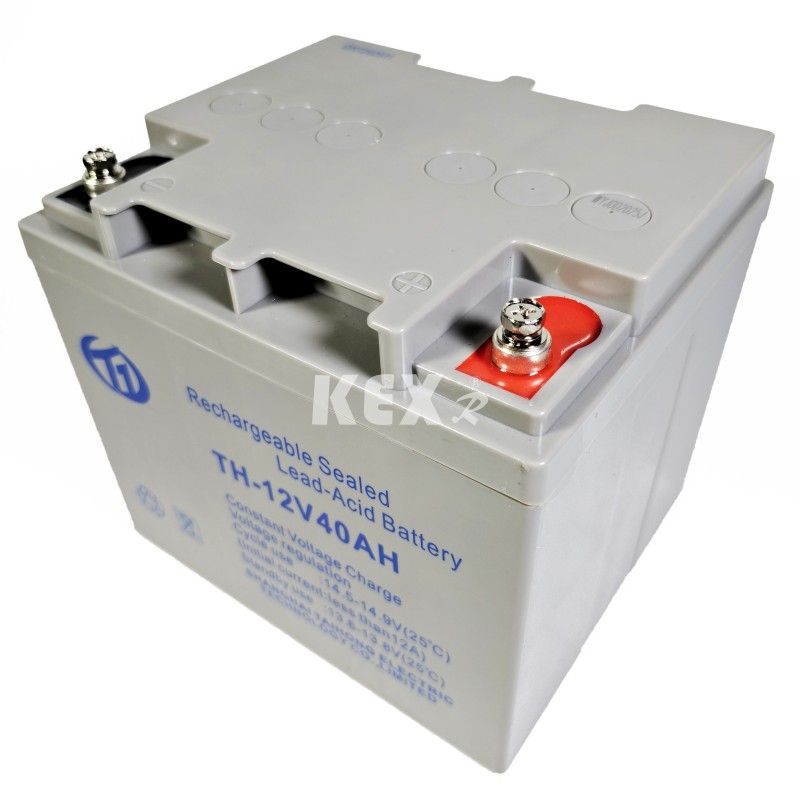

18.भंडारण बैटरी

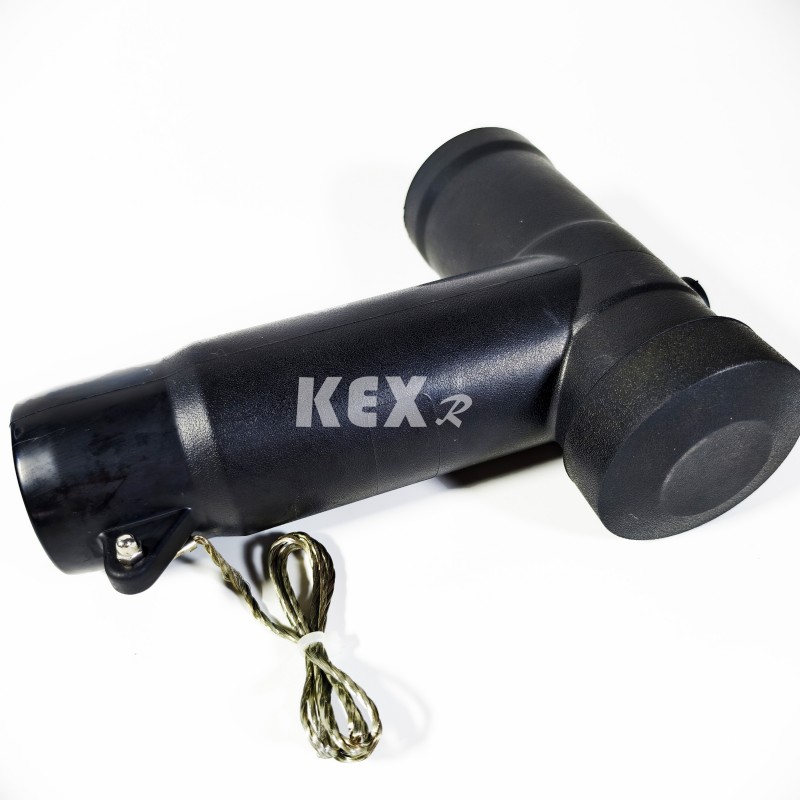

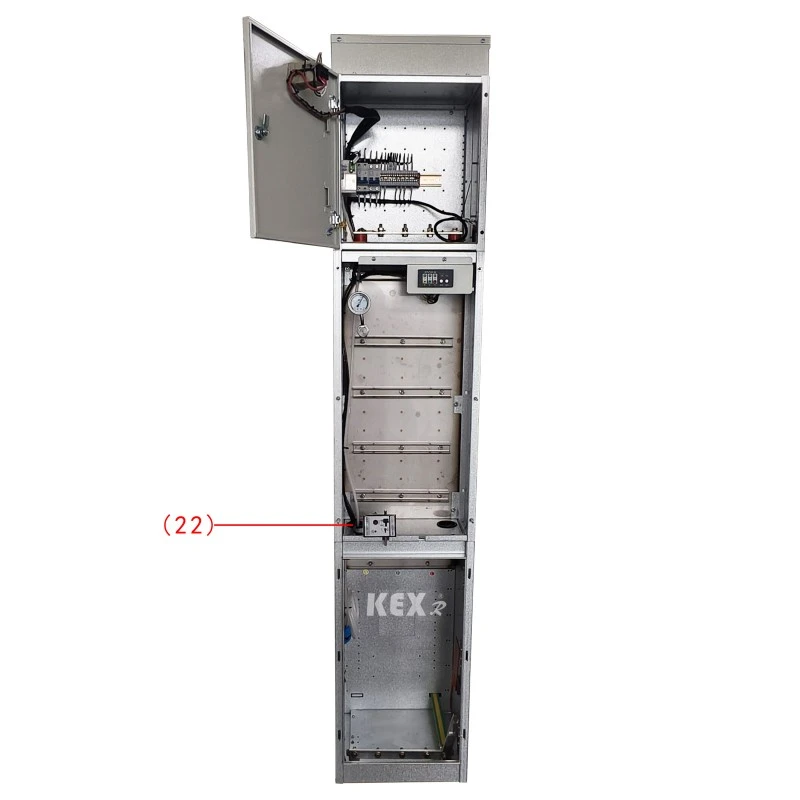

20. केबल प्लग
● उपयोग की शर्तें
◆ तापमान ：-25~45℃
◆ अधिकतम दैनिक तापमान: 35℃
◆ आईपी डिग्री: चार्ज बॉडी सील IP67, स्विच कैबिनेट शेल IP4x
◆पर्यावरण अनुकूल गैस इंसुलेट स्विचगियर कैबिनेट के आसपास की हवा स्पष्ट रूप से संक्षारक दहनशील गैस और जल वाष्प द्वारा प्रदूषित नहीं होनी चाहिए।
◆कोई बार-बार हिंसक कंपन वाला स्थान नहीं है, और कठोर भागों के नीचे कठोरता डिजाइन विभिन्न आवश्यकताओं को पूरा करता है।
● मानक
KXHB-12 प्रकार पर्यावरण अनुकूल गैस इंसुलेट स्विचगियर कैबिनेट नीचे दिए गए मानकों को पूरा करता है
◆हाई-वोल्टेज स्विचगियर और कंट्रोलगियर के लिए जीबी/टी 1022 मानकों की सामान्य तकनीकी आवश्यकताएं। ◆ GB/T39063640.5kV AC मेटल संलग्न स्विचगियर और नियंत्रण उपकरण।
◆ जीबी/टी1985 हाई-वोल्टेज एसी आइसोलेटिंग स्विच और ग्राउंडिंग स्विच
◆ GB/T38043.6-40.5kV AC हाई-वोल्टेज लोड स्विच
◆ जीबी/टी1984 हाई-वोल्टेज एसी सर्किट ब्रेकर
◆ शेल सुरक्षा स्तर का GB/T4208 आईपी कोड
◆ जीबी/टी7354 आंशिक निर्वहन माप
◆ जीबी/टी311.1 इन्सुलेशन समन्वय भाग 1: परिभाषा, सिद्धांत और नियम
●पर्यावरण अनुकूल गैस इंसुलेट स्विचगियर कैबिनेट की तकनीकी पैरामीटर तालिका
◆ सर्किट ब्रेकर कैबिनेट
|
वस्तु |
इकाई |
डेटा |
|||
|
रेटेड वोल्टेज |
के.वी |
12 |
|||
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|||
|
रेटेड इंसुलेट स्तर |
1 मिनट काम करने की आवृत्ति का सामना करना वोल्टेज |
समूहीकृत करना, चरण दर चरण |
के.वी |
42 |
|
|
तोड़ना |
48 |
||||
|
प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
समूहीकृत करना, चरण दर चरण |
के.वी |
75 |
||
|
तोड़ना |
85 |
||||
|
1 मिनट बिजली आवृत्ति सहायक/नियंत्रण सर्किट (जमीन पर) के वोल्टेज का सामना करती है |
के.वी |
2 |
|||
|
वर्तमान मूल्यांकित |
A |
630 |
|||
|
रेटेड अल्पकालिक वर्तमान (आभासी मूल्य) का सामना करता है |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
25/4से |
||
|
अर्थिंग सर्किट |
के.ए |
21.7/4 सेकेंड |
|||
|
रेटेड शिखर धारा का सामना करता है |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
63 |
||
|
अर्थिंग सर्किट |
के.ए |
54.5 |
|||
|
रेटेड शॉर्ट सर्किट ब्रेक करंट और समय |
केए/समय |
25/30 |
|||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक) |
के.ए |
63 |
|||
|
रेटेड केबल चार्जिंग ब्रेक करंट |
A |
25 |
|||
|
ब्रेकर का रेटेड ऑपरेटिंग अनुक्रम O-0.3s-CO-180s-CO |
|
|
|||
|
यांत्रिक जीवन |
ब्रेकर/डिस्कनेक्टर |
समय |
10000/3000 |
||
|
आईपी डिग्री |
मोहरबंद डिब्बा |
|
आईपी67 |
||
|
स्विचगियर खोल |
|
IP4X |
|||
|
गैस वोल्टेज |
रेटेड गैस चार्जिंग स्तर (20℃, गेज वोल्टेज) |
एमपीए |
0.02 |
||
|
रेटेड गैस न्यूनतम फ़ंक्शन स्तर (20℃, गेज वोल्टेज) |
एमपीए |
0 |
|||
|
सीलिंग प्रदर्शन, |
वार्षिक रिसाव दर |
%/वर्ष |
≤0.05 |
||
◆लोड स्विच कैबिनेट
|
वस्तु |
इकाई |
डेटा |
|||
|
रेटेड वोल्टेज |
के.वी |
12 |
|||
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|||
|
रेटेड इंसुलेट स्तर |
1 मिनट काम करने की आवृत्ति का सामना करना वोल्टेज |
|
के.वी
|
|
|
|
|
|
||||
|
प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
|
के.वी
|
|
||
|
|
|
||||
|
1 मिनट बिजली आवृत्ति सहायक/नियंत्रण सर्किट (जमीन पर) के वोल्टेज का सामना करती है |
के.वी |
2 |
|||
|
वर्तमान मूल्यांकित |
A |
630 |
|||
|
रेटेड अल्पकालिक वर्तमान (आभासी मूल्य) का सामना करता है |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
25/4से |
||
|
अर्थिंग सर्किट |
के.ए |
21.7/4 सेकेंड |
|||
|
रेटेड शिखर धारा का सामना करता है |
मुख्य सर्किट/अर्थिंग स्विच |
के.ए |
63 |
||
|
अर्थिंग सर्किट |
के.ए |
54.5 |
|||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक) |
लोड स्विच/अर्थिंग स्विच |
के.ए |
63 |
||
|
रेटेड सक्रिय लोड इंटरप्टिंग करंट |
A |
630 |
|||
|
रेटेड बंद-लूप इंटरप्टिंग करंट |
A |
630 |
|||
|
5% रेटेड सक्रिय लोड इंटरप्टिंग करंट |
A |
31.5 |
|||
|
रेटेड केबल चार्जिंग ब्रेक करंट |
A |
10 |
|||
|
रेटेड सक्रिय लोड ब्रेक समय |
समय |
100 |
|||
|
ग्राउंड फॉल्ट करंट ब्रेकिंग |
ए/समय |
31.5/10 |
|||
|
ग्राउंड फॉल्ट की स्थिति में लाइनों और केबलों का चार्जिंग करंट काट दिया जाता है। |
ए/समय |
17.4/10 |
|||
|
यांत्रिक जीवन |
ब्रेकर/डिस्कनेक्टर |
ए/समय |
10000/3000 |
||
|
आईपी डिग्री |
मोहरबंद डिब्बा |
|
आईपी67 |
||
|
स्विचगियर खोल |
|
IP4X |
|||
|
गैस वोल्टेज |
रेटेड गैस चार्जिंग स्तर (20℃, गेज वोल्टेज) |
एमपीए |
0.02 |
||
|
रेटेड गैस न्यूनतम फ़ंक्शन स्तर (20℃, गेज वोल्टेज) |
एमपीए |
0 |
|||
|
सीलिंग प्रदर्शन, |
वार्षिक रिसाव दर |
%/वर्ष |
≤0.05 |
||
● कैबिनेट विन्यास योजना

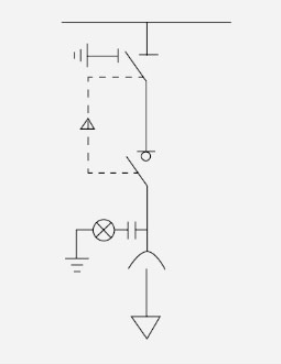

○ योजना 1

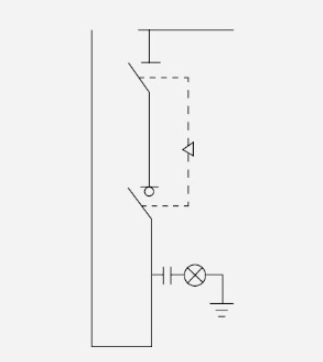

सीएल650मिमी
◆बुनियादी सामान
▶लोड स्विच
▶दो-स्टेशन आइसोलेटिंग स्विच
▶लाइव डिस्प्ले मीटर
▶मानक बसबार
▶ऑपरेशन हैंडल
▶बसबार से संपर्क करें
◇वैकल्पिक सहायक उपकरण
▶इलेक्ट्रिक ऑपरेटिंग तंत्र
▶डिजिटल डिस्प्ले उपकरण
▶डीसी बिजली आपूर्ति विद्युत चुम्बकीय लॉक सूचक उपकरण
▶तीन दो यांत्रिक इंटरलॉकिंग
▶एरेस्टर लो वोल्टेज चैम्बर की ऑनलाइन निगरानी
▶डिजिटल डिस्प्ले उपकरण
▶निष्क्रिय सुरक्षा
▶उन्नत सीट
▶दिष्टकारी मॉड्यूल
▶लो वोल्टेज चैम्बर
▶टू इन वन मैकेनिकल इंटरलॉक लाइटनिंग अरेस्टर
▶डीसी बिजली की आपूर्ति (12एच-24एएच) पॉइंटर उपकरण इलेक्ट्रोमैग्नेटिक लॉक एलिवेटिंग सीट

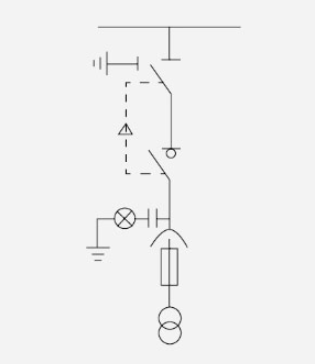

पीटीसी500मिमी
◆बुनियादी सामान
▶लोड स्विच
▶तीन-स्टेशन डिस्कनेक्टर लाइव डिस्प्ले मानक बस संचालन
▶वोल्टेज ट्रांसफार्मर को संभालें
▶पीटी फ़्यूज्ड ट्यूब
▶एल्बो केबल प्लग (केबल सहित)
◇वैकल्पिक सहायक उपकरण
▶इलेक्ट्रिक ऑपरेटिंग तंत्र
▶डिजिटल डिस्प्ले उपकरण
▶डीसी बिजली आपूर्ति विद्युत चुम्बकीय लॉक सूचक उपकरण
▶तीन दो मैकेनिकल इंटरलॉकिंग अरेस्टर की ऑन-लाइन निगरानी
▶लो वोल्टेज चैम्बर
▶डिजिटल डिस्प्ले उपकरण
▶निष्क्रिय सुरक्षा
▶ एलिवेटिंग सीट रेक्टिफायर मॉड्यूल
▶लो वोल्टेज चैम्बर
▶टू इन वन मैकेनिकल इंटरलॉक बर्तन
▶DC बिजली आपूर्ति (12h-24Ah) पॉइंटर उपकरण विद्युत चुम्बकीय लॉक
▶उन्नत सीट

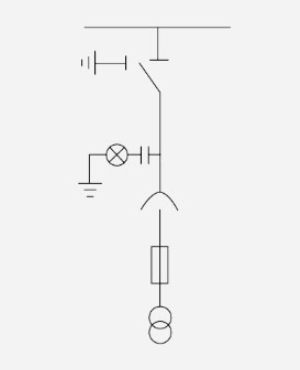

पीटीआई500मिमी
◆बुनियादी सामान
▶तीन-स्टेशन आइसोलेटिंग स्विच
▶चार्ज्ड डिस्प्ले
▶मानक बस
▶ऑपरेटिंग हैंडल
▶वोल्टेज ट्रांसफार्मर
▶पीटी फ़्यूज्ड ट्यूब
▶एल्बो केबल प्लग (केबल सहित)
◇वैकल्पिक सहायक उपकरण
▶इलेक्ट्रिक ऑपरेटिंग तंत्र
▶डिजिटल डिस्प्ले उपकरण
▶डीसी बिजली आपूर्ति विद्युत चुम्बकीय लॉक सूचक उपकरण
▶तीन दो यांत्रिक इंटरलॉकिंग
▶गिरफ्तारकर्ता की ऑनलाइन निगरानी
▶लो वोल्टेज चैम्बर
▶डिजिटल डिस्प्ले उपकरण
▶निष्क्रिय सुरक्षा
▶उन्नत सीट
▶दिष्टकारी मॉड्यूल
▶लो वोल्टेज चैम्बर
▶टू इन वन मैकेनिकल इंटरलॉक अरेस्टर
▶DC बिजली आपूर्ति (12h-24Ah) पॉइंटर उपकरण विद्युत चुम्बकीय लॉक
▶उन्नत सीट

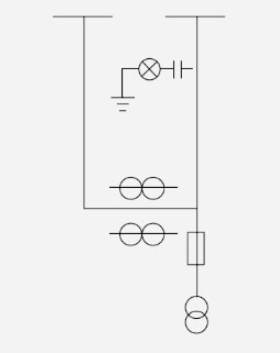

पीटी 500 मिमी
◆बुनियादी सामान
▶चार्ज्ड डिस्प्ले
▶मानक बस
▶वोल्टेज ट्रांसफार्मर
▶पीटी फ़्यूज्ड ट्यूब
▶एल्बो केबल प्लग (केबल सहित)
◇वैकल्पिक सहायक उपकरण
▶इलेक्ट्रिक ऑपरेटिंग तंत्र
▶डिजिटल डिस्प्ले उपकरण
▶डीसी बिजली आपूर्ति विद्युत चुम्बकीय लॉक सूचक उपकरण
▶तीन दो यांत्रिक इंटरलॉकिंग
▶गिरफ्तारकर्ता की ऑनलाइन निगरानी
▶लो वोल्टेज चैम्बर
▶डिजिटल डिस्प्ले उपकरण
▶निष्क्रिय सुरक्षा
▶उन्नत सीट
▶दिष्टकारी मॉड्यूल
▶लो वोल्टेज चैम्बर
▶टू इन वन मैकेनिकल इंटरलॉक अरेस्टर
▶DC बिजली आपूर्ति (12h-24Ah) पॉइंटर उपकरण विद्युत चुम्बकीय लॉक
▶उन्नत सीट
पीटीएस500
◆बुनियादी सामान
▶वोल्टेज ट्रांसफार्मर
▶पीटी फ़्यूज्ड ट्यूब
▶एल्बो केबल प्लग (केबल सहित)
◇वैकल्पिक सहायक उपकरण
▶बिजली रोकनेवाला
▶गिरफ्तारकर्ता की ऑनलाइन निगरानी
▶डीसी बिजली की आपूर्ति (12h-24Ah)
▶लो वोल्टेज चैम्बर पॉइंटर उपकरण
▶डिजिटल डिस्प्ले उपकरण विद्युत चुम्बकीय लॉक
▶उन्नत सीट
एम 650 मिमी
◆बुनियादी सामान
▶चार्ज्ड डिस्प्ले
▶लंबी और छोटी बस
▶स्थानांतरण बस
▶वोल्टेज ट्रांसफार्मर
▶पीटी फ्यूज्ड ट्यूब डोजिंग टैंक
▶वोल्टेज ट्रांसफार्मर
◇वैकल्पिक सहायक उपकरण
▶लो वोल्टेज चैम्बर पॉइंटर उपकरण
▶डिजिटल डिस्प्ले उपकरण विद्युत चुम्बकीय लॉक
▶उन्नत सीट
▶तापमान और आर्द्रता नियंत्रक
नोट: यदि पीटी से पहले एक सकारात्मक आइसोलेटिंग स्विच जोड़ा जाता है, तो कैबिनेट की चौड़ाई 1000 मिमी में बदल दी जानी चाहिए, और अन्य आयाम अपरिवर्तित रहेंगे।
○योजना 2
सी 420 मिमी
◆बुनियादी सामान
▶तीन-स्टेशन आइसोलेटिंग स्विच
▶चार्ज्ड डिस्प्ले
▶मानक बस
▶ऑपरेटिंग हैंडल
▶लोड स्विच
◇वैकल्पिक सहायक उपकरण
▶इलेक्ट्रिक ऑपरेटिंग मैकेनिज्म लाइटनिंग अरेस्टर
▶व्यापक बीमा
▶डिजिटल डिस्प्ले उपकरण
▶डीसी बिजली आपूर्ति विद्युत चुम्बकीय लॉक
▶शून्य अनुक्रम ट्रांसफार्मर
▶ दोष संकेतक (तापमान माप के साथ) सूचक उपकरण ▶ बन्दी की ऑनलाइन निगरानी
▶निष्क्रिय सुरक्षा
▶उन्नत सीट
▶दिष्टकारी मॉड्यूल
▶थ्रू-कोर करंट ट्रांसफार्मर
▶दोष सूचक EKL-4
▶लो वोल्टेज चैम्बर
▶टू इन वन मैकेनिकल इंटरलॉक
▶इनकमिंग लाइन ग्राउंडिंग लॉकिंग डिवाइस
▶तीन दो यांत्रिक इंटरलॉकिंग
▶केबल सहायक उपकरण

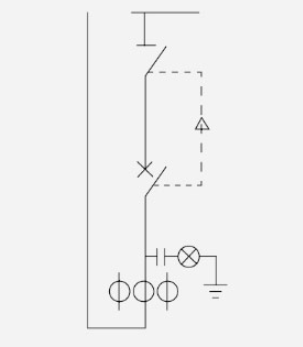

वी 420 मिमी
◆बुनियादी सामान
▶3 स्थिति डिस्कनेक्टर
▶चार्ज्ड डिस्प्ले
▶मानक बसबार
▶ऑपरेशन हैंडल
▶सर्किट ब्रेकर
▶सीटी
◇वैकल्पिक सहायक उपकरण
▶इलेक्ट्रिक ऑपरेटिंग तंत्र
▶ चकमा डिवाइस
▶व्यापक बीमा
▶डिजिटल डिस्प्ले उपकरण
▶डीसी बिजली आपूर्ति विद्युत चुम्बकीय लॉक
▶शून्य अनुक्रम ट्रांसफार्मर
▶दोष सूचक (तापमान माप के साथ) सूचक यंत्र
▶गिरफ्तारकर्ता की ऑनलाइन निगरानी
▶निष्क्रिय सुरक्षा
▶उन्नत सीट
▶दिष्टकारी मॉड्यूल
▶थ्रू-कोर करंट ट्रांसफार्मर
▶दोष सूचक EKL-4 लो वोल्टेज चैम्बर
▶टू इन वन मैकेनिकल इंटरलॉक
▶इनकमिंग लाइन ग्राउंडिंग लॉकिंग डिवाइस
▶तीन दो यांत्रिक इंटरलॉकिंग
▶केबल सहायक उपकरण

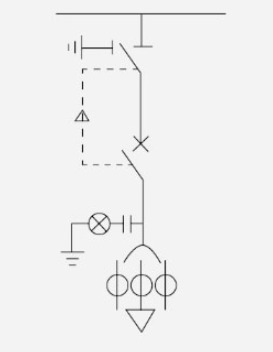

वी 650 मिमी
◆बुनियादी सामान
▶दो-स्टेशन आइसोलेटिंग स्विच
▶चार्ज्ड डिस्प्ले
▶मानक बस
▶ऑपरेटिंग हैंडल सर्किट ब्रेकर
▶वर्तमान ट्रांसफार्मर
▶कनेक्टिंग बस
◇वैकल्पिक सहायक उपकरण
▶इलेक्ट्रिक ऑपरेटिंग तंत्र
▶व्यापक बीमा
▶लो वोल्टेज चैम्बर
▶टू इन वन मैकेनिकल इंटरलॉक
▶तीन दो यांत्रिक इंटरलॉकिंग
▶डीसी बिजली आपूर्ति सूचक उपकरण
▶डिजिटल डिस्प्ले उपकरण
▶उन्नत सीट
▶निष्क्रिय सुरक्षा रेक्टिफायर मॉड्यूल
▶विद्युत चुम्बकीय ताला
○योजना 3
डीआई 420 मिमी
◆बुनियादी सामान
▶चार्ज्ड डिस्प्ले
▶मानक बसबार
◇वैकल्पिक सहायक उपकरण
▶केबल सहायक उपकरण बन्दी
▶गिरफ्तारकर्ता की ऑनलाइन निगरानी
▶ दोष सूचक EKL-4 दोष सूचक (तापमान माप के साथ) ▶ विद्युतचुंबकीय लॉक
▶उन्नत सीट
डीआई 420 मिमी
◆बुनियादी सामान
▶चार्ज्ड डिस्प्ले
▶मानक बसबार
▶ऑपरेशन हैंडल
▶2 स्थिति डिस्कनेक्टर
◇वैकल्पिक सहायक उपकरण
▶लो वोल्टेज चैम्बर
▶टू इन वन मैकेनिकल इंटरलॉक
▶तीन दो यांत्रिक इंटरलॉकिंग
▶इलेक्ट्रोमैग्नेटिक लॉक लिफ्टिंग सीट

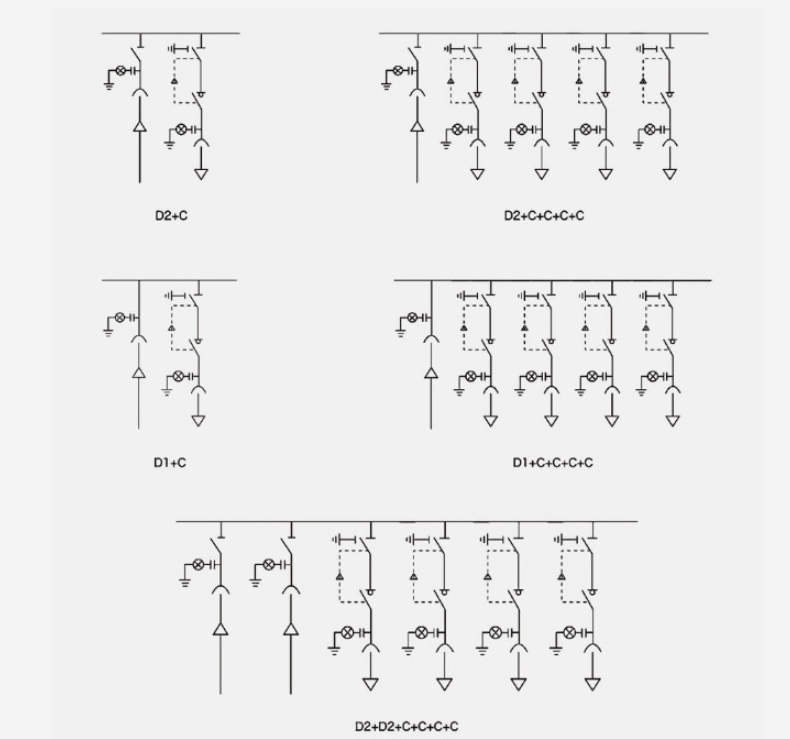

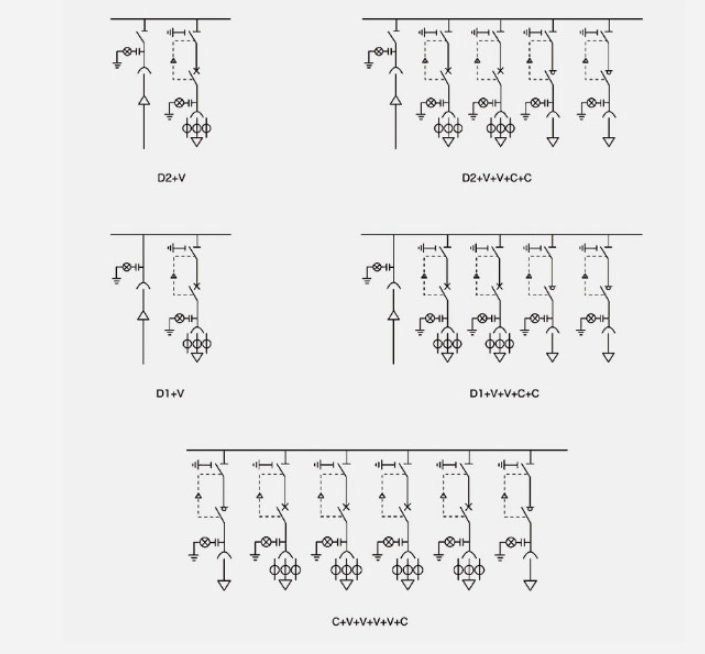

●विशिष्ट योजना संयोजन 1
नोट: उपरोक्त विशिष्ट संयोजन संदर्भ योजना को उपयोगकर्ताओं की आवश्यकताओं के अनुसार विभिन्न तरीकों से जोड़ा जा सकता है।

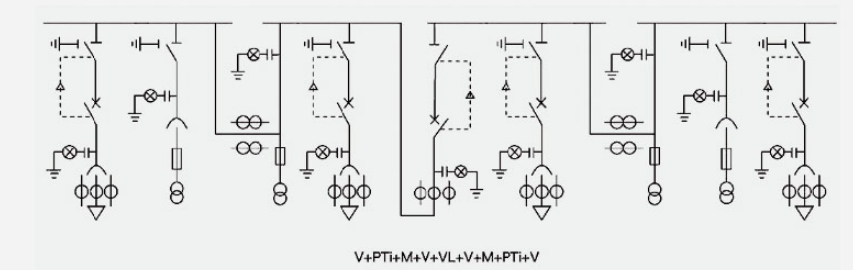

विशिष्ट योजना संयोजन 2
नोट: उपरोक्त विशिष्ट संयोजन संदर्भ योजना को उपयोगकर्ताओं की आवश्यकताओं के अनुसार विभिन्न तरीकों से जोड़ा जा सकता है।
एटीएस विभाजन योजना
● ऑपरेटिंग निर्देश स्विच करें

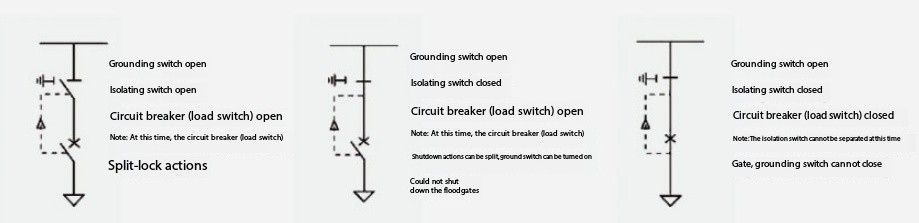

स्थिति, स्थिति और इंटरलॉक बदलें
ऑपरेशन चरण：
पावर ट्रांसमिशन: सर्किट ब्रेकर (लोड स्विच) के साथ ऊपरी और निचले दरवाजे को लटकाएं (बंद करें) → एक आइसोलेटिंग स्विच के साथ ग्राउंडिंग स्विच → पावर ट्रांसमिशन के साथ सर्किट ब्रेकर (लोड स्विच) पूरा हो गया है।
पावर कट: ब्रेकर (लोड स्विच) → डिस्कनेक्टर → अर्थिंग स्विच → ब्रेकर (लोड स्विच) अनलोड (खुला) है और दरवाजा ब्लैक आउट हो गया है।
● स्थापना निर्देश

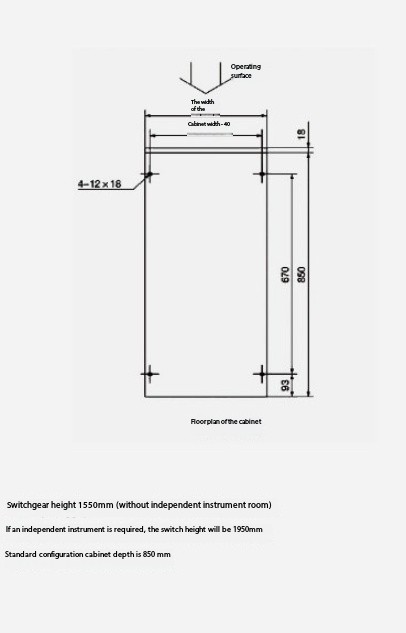

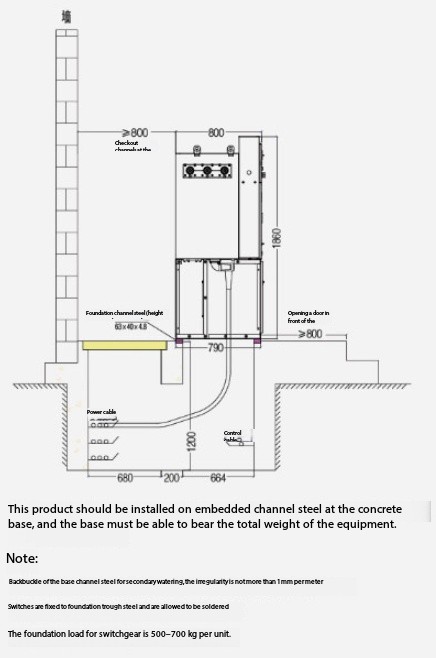

◆नींव और समग्र आयाम
◆कैबिनेट और समग्र स्थापना आयाम
