अमेरिकी प्रकार संलग्न सबस्टेशन

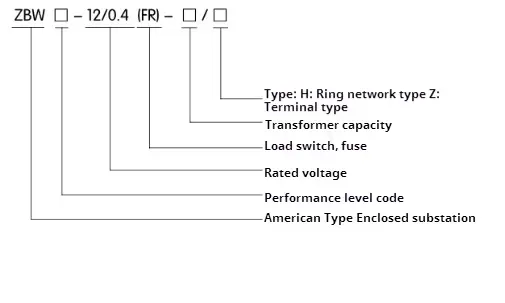

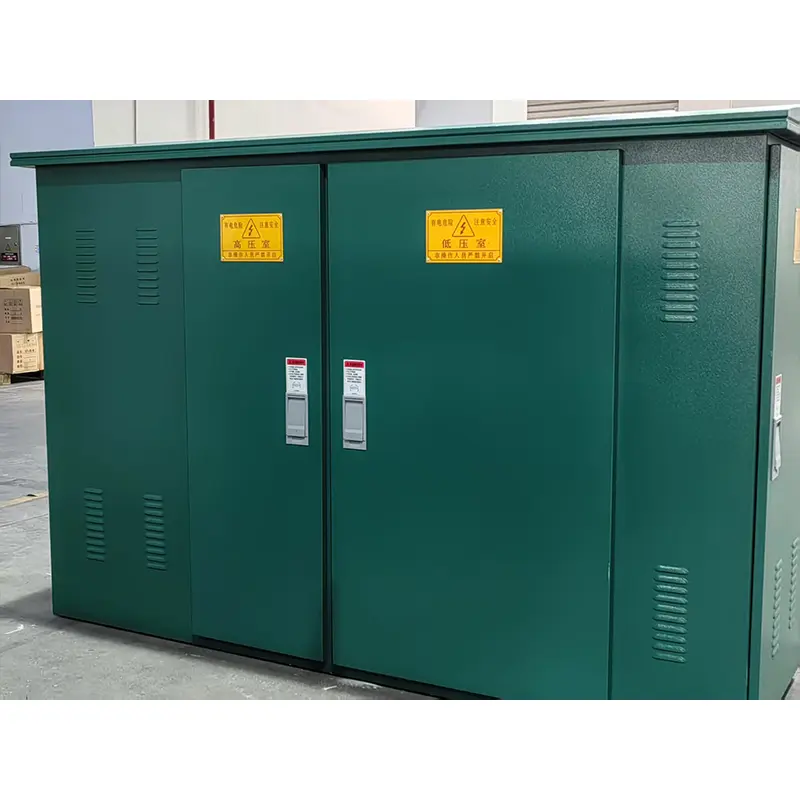

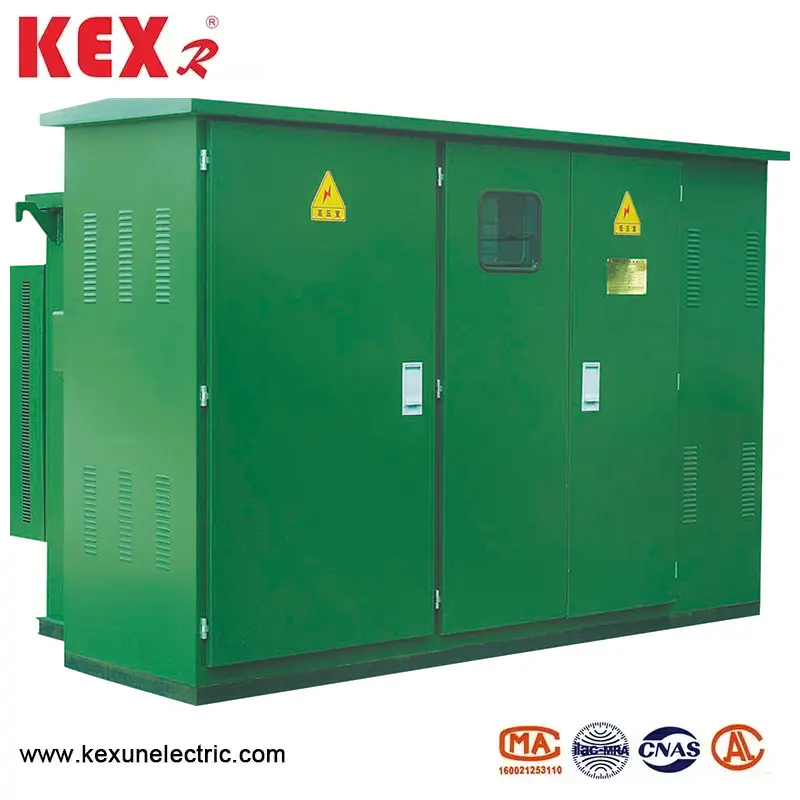

● ZBW-12 प्रकार का मॉडल अर्थ अमेरिकी प्रकार संलग्न सबस्टेशन

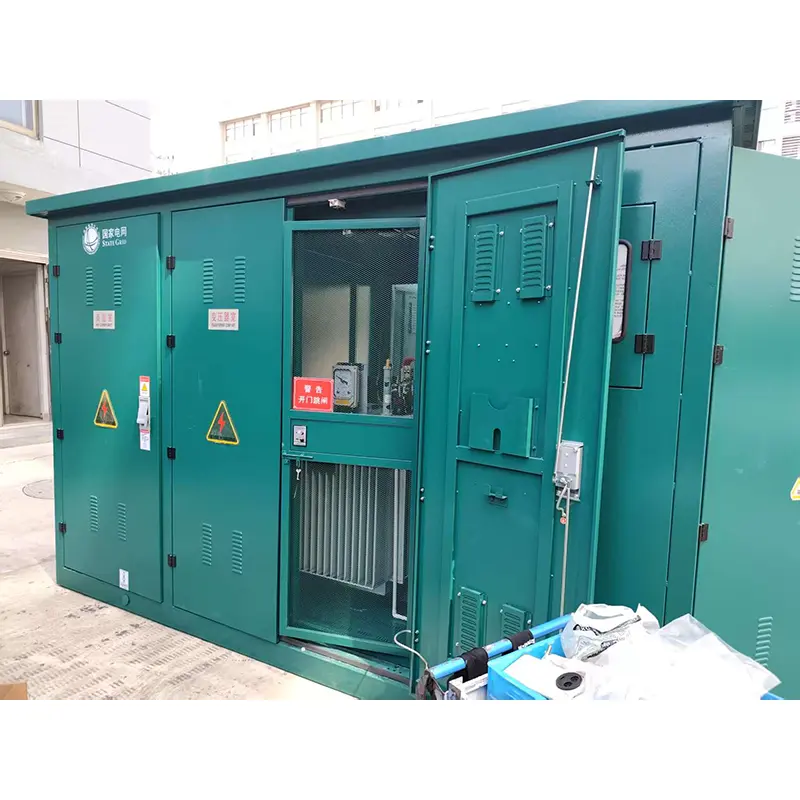

● अमेरिकी प्रकार संलग्न सबस्टेशन संरचना विशेषताओं

1. अमेरिकी प्रकार संलग्न सबस्टेशन कॉम्पैक्ट संरचना, छोटी मात्रा, केवल 1/3 ~ 1.5 घरेलू यूरोपीय बॉक्स ट्रांसफार्मर के लगभग 1/3 ~ 1.5 को उसी क्षमता के साथ अपनाता है, जो फर्श की जगह को कम करता है।

2. पूरी तरह से सील और पूरी तरह से अछूता संरचना, कोई इन्सुलेशन दूरी की आवश्यकता नहीं है, और व्यक्तिगत सुरक्षा को मज़बूती से संरक्षित किया जाता है।

3. लचीली बिजली आपूर्ति मोड और उच्च विश्वसनीयता के साथ रिंग नेटवर्क और टर्मिनल दोनों के लिए उच्च-वोल्टेज वायरिंग का उपयोग करके अमेरिकी प्रकार संलग्न सबस्टेशन।

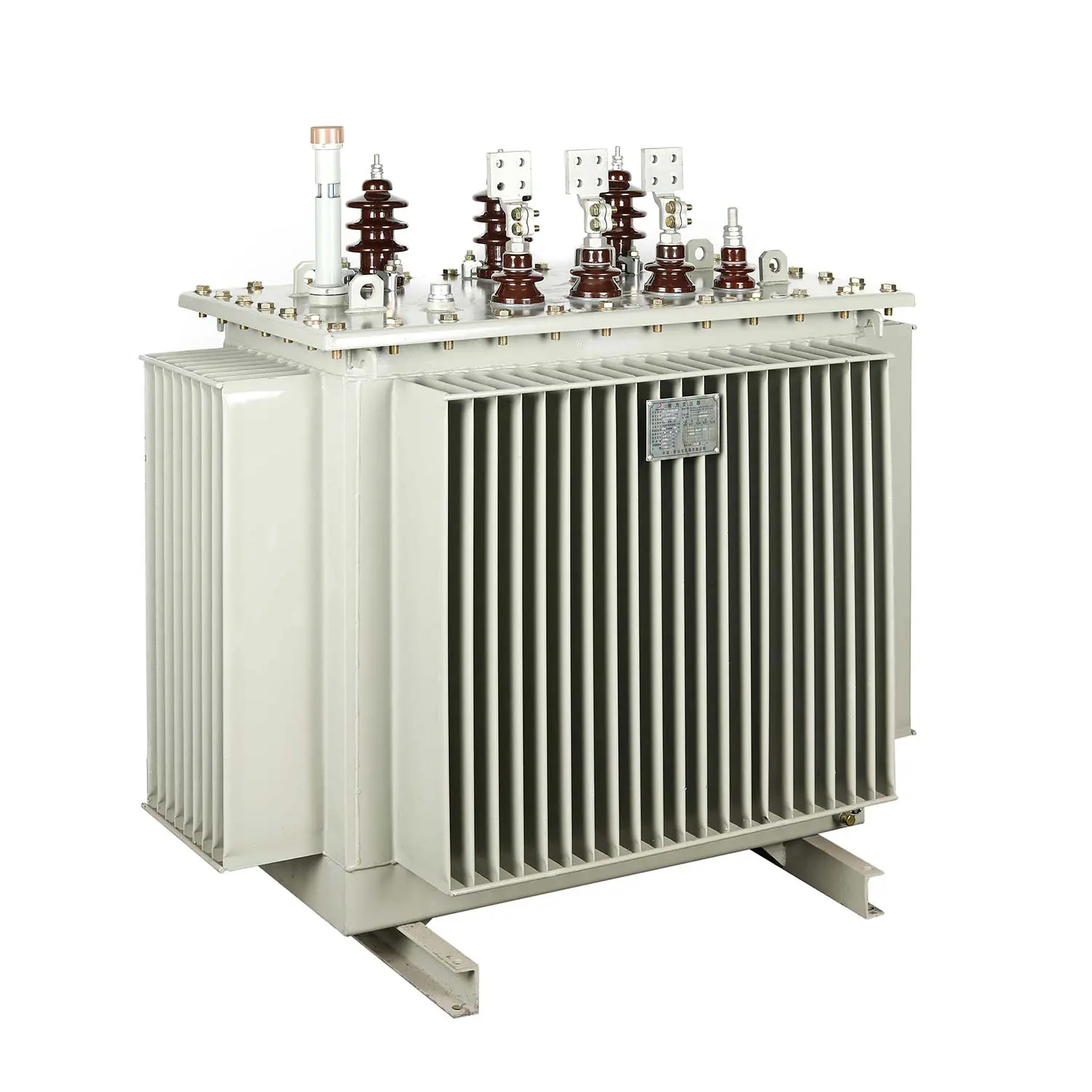

4. उत्कृष्ट ट्रांसफार्मर प्रदर्शन: कम हानि, कम शोर और कम तापमान में वृद्धि; मजबूत अधिभार क्षमता, शॉर्ट सर्किट प्रतिरोध और प्रभाव प्रतिरोध।

5. सभी प्रकार के कम-वोल्टेज फ़ीड-आउट आवश्यकताओं को पूरा करें, जिन्हें योजना के अनुसार चुना जा सकता है या स्वयं द्वारा डिज़ाइन किया गया है;

6. दो प्रकार के केबल हेड हैं: 200A एल्बो प्लग और 600 ए "टी" टाइप फिक्स्ड केबल कनेक्टर, दोनों को पूरी तरह से इंसुलेटेड जस्ता ऑक्साइड अरेस्टर से लैस किया जा सकता है। 200A टाइप केबल हेड को लोड के साथ प्लग और अनप्लग किया जा सकता है और इसे अलग -थलग स्विच की भूमिका भी निभा सकता है।

● फ्यूज

अमेरिकी प्रकार के संलग्न सबस्टेशन के उच्च वोल्टेज पक्ष को बैकअप प्रोटेक्शन फ्यूज और प्लग-इन फ्यूज की श्रृंखला कनेक्शन द्वारा पूर्ण श्रेणी की सुरक्षा के साथ प्रदान किया जाता है, जो सिद्धांत में सरल, किफायती और विश्वसनीय है; बैकअप प्रोटेक्शन फ्यूज एक तेल-इंस्पेड हाई-वोल्टेज वर्तमान-सीमित फ्यूज है जिसमें बड़ी ब्रेकिंग क्षमता है। केवल जब ट्रांसफार्मर आंतरिक रूप से विफल हो जाता है, तो प्लग-इन फ्यूज एक दोहरे-संवेदनशील फ्यूज से लैस होता है, जो वर्तमान और तापमान की दोहरी सुरक्षा प्रदान कर सकता है। दोहरे-संवेदनशील फ्यूज को उड़ाने के बाद, फ्यूज कोर को आसानी से साइट पर बदला जा सकता है।

● संरचना और संचालन अनुक्रम

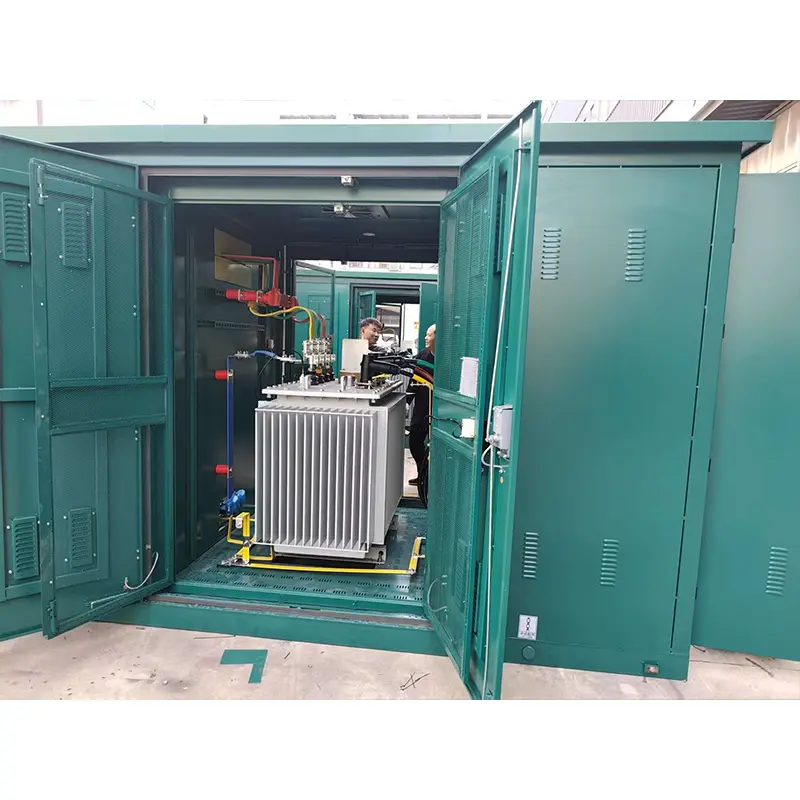

1. लेआउट

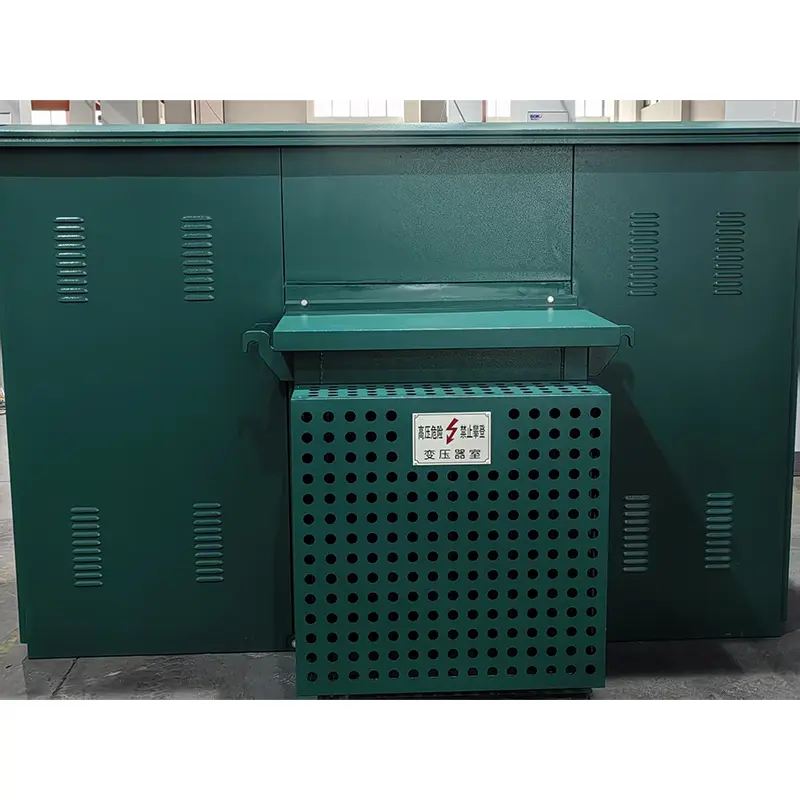

10kV ZBW-12 अमेरिकी प्रकार संलग्न सबस्टेशन के आकार और संरचना के लिए, चित्र 2 और चित्रा 3 देखें। तेल टैंक को दो भागों में विभाजित किया गया है: ऊपरी भाग उच्च-वोल्टेज तेल टैंक है और निचला हिस्सा ट्रांसफार्मर तेल टैंक है। दो भाग केवल विद्युत रूप से जुड़े हुए हैं, लेकिन तेल अवरुद्ध है। योजनाबद्ध आरेख को चित्र 1 में दिखाया गया है, जिसमें "I" और "I" लाइनें लूप नेटवर्क फीडर हैं, "LL" शाखाएँ ट्रांसफार्मर शाखाएं हैं, और "V" कम-वोल्टेज आउटपुट है। सबस्टेशन का उपयोग रिंग नेटवर्क पावर सप्लाई सिस्टम और टर्मिनल सिस्टम दोनों में किया जा सकता है, और रूपांतरण बहुत सुविधाजनक है। लाइन की फ़ीड और "Lⅲ" शाखा को रिंग नेटवर्क के लोड स्विच के साथ स्विच किया जाता है। इसी समय, ट्रांसफार्मर के उच्च-वोल्टेज पक्ष का आने वाला टर्मिनल बैकअप सुरक्षा फ़्यूज़ और प्लग-इन फ़्यूज़ से सुसज्जित है, जो कि शॉर्ट-सर्किट फॉल्ट और ओवरलोड और ब्रांच के ओवरटेमेरेचर प्रोटेक्शन की सुरक्षा के लिए है। इसी समय, उच्च-वोल्टेज डिस्प्ले डिवाइस और लाइटनिंग अरेस्टर भी स्थापित किए जा सकते हैं। ट्रांसफार्मर का कम-वोल्टेज छोर एक मीटर और कम-वोल्टेज सर्किट ब्रेकर से गुजरने के बाद आउटपुट होता है।

● ZBW-12 अमेरिकी प्रकार संलग्न सबस्टेशन के आयाम और वजन

2. बैकअप संरक्षण फ्यूज

यह ट्रांसफार्मर शाखा में प्लग-इन फ्यूज के साथ श्रृंखला में जुड़ा हुआ है (चित्रा 2 में आर 1 और आर 2 देखें) एक पूर्ण-श्रेणी के संरक्षण फ्यूज बनाने के लिए। यह केवल तभी उड़ाता है जब सबस्टेशन के अंदर एक शॉर्ट-सर्किट की गलती होती है, इसलिए उड़ाने की संभावना बहुत कम होती है। यह ऊपरी तेल टैंक में स्थापित है, और यदि इसे अपडेट किया जाना है तो तेल टैंक को खोलने की आवश्यकता है।

3. प्लग-इन फ्यूज

◆ इसके पिघलने वाले कोर में दोहरी संवेदनशीलता (तापमान और वर्तमान) है, अर्थात, यह पिघल जाता है जब लोड साइड विफल हो जाता है (अधिभार या अत्यधिक तापमान)। प्लग-इन फ्यूज और बैकअप प्रोटेक्शन फ्यूज का उपयोग श्रृंखला में किया जाता है, जो पूरी रेंज को छोटे करंट (कई बार) से बड़े करंट (कई दसियों किलोएम्पर) तक की रक्षा कर सकता है, और अधिकतम ब्रेकिंग करंट 50ka है।

◆ बैकअप फ्यूज और प्लग-इन फ्यूज का उचित मिलान सीधे पूरे सबस्टेशन के प्रदर्शन को प्रभावित करता है। केवल संदर्भ के लिए 10kv अमेरिकी प्रकार संलग्न सबस्टेशन में फ्यूज चयन दिशानिर्देशों के एक हिस्से के लिए निम्न तालिका देखें। नोट: यह अन्य प्रकार के सबस्टेशनों के लिए उपयुक्त नहीं है।
