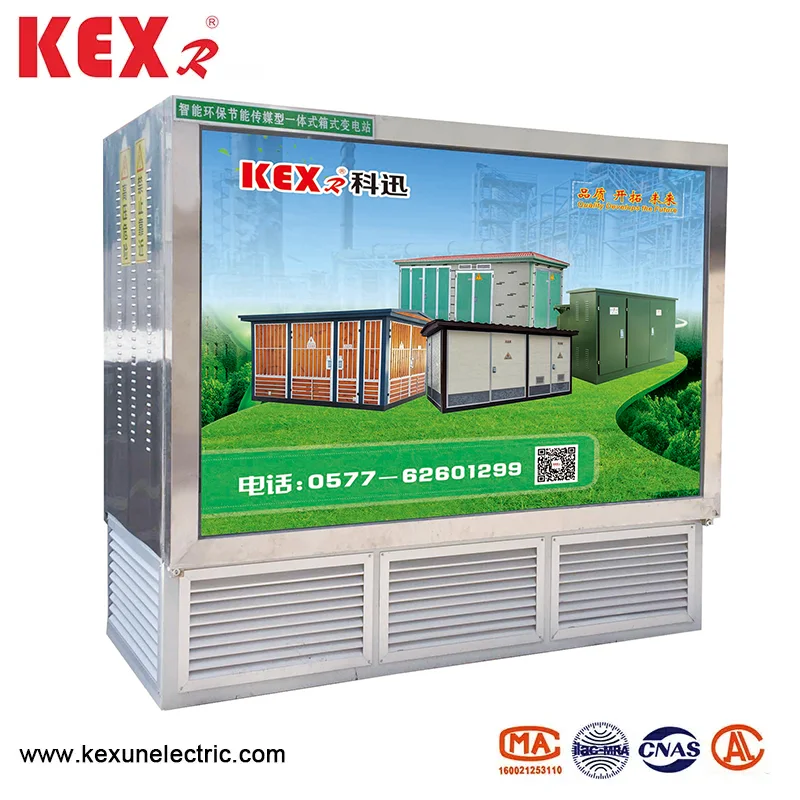

भूमिगत सबस्टेशन

● उत्पाद अवलोकन

YBD-12 प्रकार का परिदृश्य भूमिगत सबस्टेशन शहरी पारिस्थितिक डिजाइन की अवधारणा के अनुरूप है, एक छोटे से क्षेत्र पर कब्जा करता है और पर्यावरण को सुशोभित करता है। यह शहरी यातायात ट्रंक सड़कों, आवासीय क्षेत्रों, हवाई अड्डों, स्टेशनों, ऑफ-हाईवे और अन्य स्थानों के लिए उपयुक्त है, और शहरी वितरण नेटवर्क उपकरण परिवर्तन की प्रवृत्ति बन जाएगी।

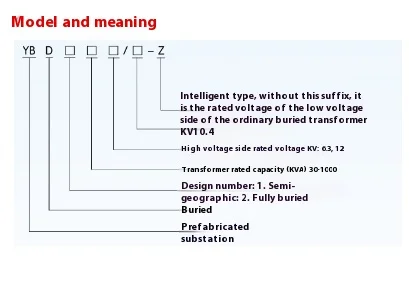

● YBD-12 प्रकार के परिदृश्य भूमिगत सबस्टेशन का मॉडल स्पष्टीकरण

पारंपरिक बॉक्स सबस्टेशन के साथ तुलना में, भूमिगत सबस्टेशन में निम्नलिखित स्पष्ट लाभ हैं ：

▶ सौंदर्यशास्त्र और पर्यावरण सद्भाव

साधारण बॉक्स सबस्टेशन एक बड़े क्षेत्र पर कब्जा कर लेता है, जो आसपास के वातावरण के साथ अच्छी तरह से समन्वय नहीं कर सकता है, और भूमिगत सबस्टेशन में एक छोटा वितरण बॉक्स है, जो आसपास के वातावरण को प्रभावित नहीं करेगा।

▶ ऊर्जा की बचत

ऊर्जा की बचत और खपत में कमी पूरे समाज की आम सहमति बन गई है। वाईबीडी -12 प्रकार के परिदृश्य के लिए पसंद किए गए ट्रांसफॉर्मर अंडरग्राउंड सबस्टेशन कम-हानि ट्रांसफार्मर हैं जैसे कि S11 श्रृंखला, S13 श्रृंखला और SBH15 श्रृंखला को उपयोगकर्ताओं की मांग और आपूर्ति के अनुसार चुना जा सकता है।

▶ शोर में कमी

ट्रांसफार्मर का शोर आयरन कोर से आता है, और आम बॉक्स ट्रांसफार्मर में जमीन से ऊंचाई आमतौर पर लगभग 1.2 मीटर होती है, जो आसानी से लोगों की नींद को प्रभावित करती है। YBD-12 प्रकार के परिदृश्य भूमिगत सबस्टेशन को एक पूरे के रूप में भूमिगत स्थापित किया गया है, और इसका शोर स्पष्ट रूप से कम किया जा सकता है, जिसका निवासियों पर बहुत कम प्रभाव पड़ता है।

▶ ग्राहकों के लिए मूल्य बनाएं

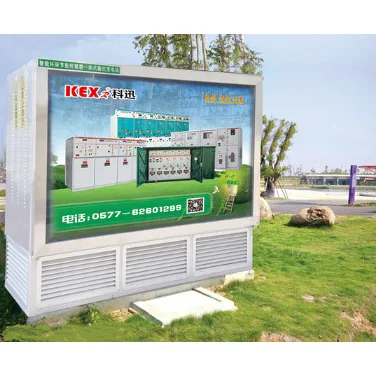

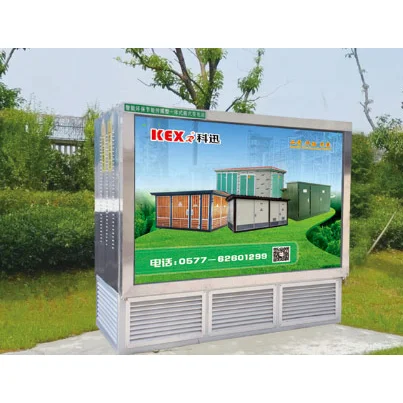

लैंडस्केप भूमिगत सबस्टेशन को केक्सुन में पूरी तरह से पूर्वनिर्मित किया जा सकता है, जिसमें छोटे उत्पादन चक्र, छोटे निवेश और त्वरित प्रभाव के साथ। शहरी मुख्य सड़कों और राजमार्गों पर स्थापित भूमिगत सबस्टेशन जमीन पर एक विज्ञापन प्रकाश बॉक्स स्विच डिवाइस है, और इसका विज्ञापन प्रकाश बॉक्स की स्थिति लंबे समय तक ग्राहकों के लिए विज्ञापन लाभ प्रदान करेगी।

▶ उच्च स्वचालन

YBD-12 प्रकार का परिदृश्य भूमिगत सबस्टेशन GPRS वायरलेस नेटवर्क तकनीक का उपयोग करके व्यापक माप और नियंत्रण उपकरण के माध्यम से नियंत्रक को उच्च-वोल्टेज और कम-वोल्टेज स्विचगियर के संचालन की स्थिति की रिपोर्ट कर सकता है, जो सबस्टेशन के संचालन और उपयोग की सुविधा देता है।

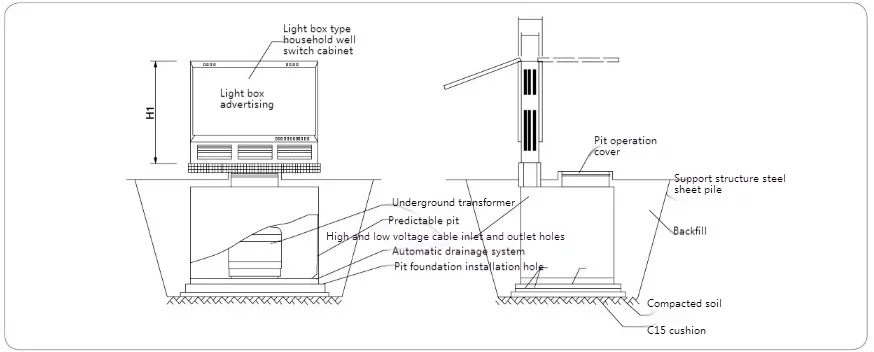

● YBD-12 प्रकार के परिदृश्य भूमिगत सबस्टेशन की स्थापना आरेख

टिप्पणी:

1। उपरोक्त आयाम केवल संदर्भ के लिए हैं। कृपया वास्तविक आयामों का आदेश देते समय निर्माता द्वारा प्रदान किए गए चित्र देखें।

2। उत्पाद में भूमिगत ट्रांसफार्मर, लाइट बॉक्स आउटडोर स्विच कैबिनेट और पूर्वनिर्मित गड्ढे होते हैं। यह कारखाने में पूर्व-इकट्ठे उपकरणों का एक पूरा सेट है, और लाइट बॉक्स स्विच कैबिनेट का खोल स्टेनलेस स्टील से बना है;

3। पूर्वनिर्मित गड्ढे पूरी तरह से सील और जलरोधक है, गड्ढे के ऊपरी आवरण की सतह को चौकोर मंजिल टाइलों से सजाया गया है, और गड्ढे का निचला बॉक्स धातु सिरेमिक से बना है, जो जीबी/T19285 की आवश्यकताओं के अनुसार विरोधी-कोरियन उपचार के अधीन है "दफन स्टील पाइपलाइनों के गर्भपात इंजीनियरिंग पर निरीक्षण";

4। गड्ढे का ऊपरी कवर एक खुले मैनहोल के साथ प्रदान किया जाता है। मैनहोल खोले जाने के बाद, यह एक सिलेंडर द्वारा समर्थित और तैनात किया जाता है। मैनहोल के माध्यम से, भूमिगत ट्रांसफार्मर कार्यकर्ता को केबल सुरक्षा कनेक्शन के लिए गड्ढे में प्रवेश करने के लिए मनाया और संचालित किया जा सकता है।

5। यह सुझाव दिया जाता है कि ब्लास्टिंग बोल्ट को गड्ढे के नींव के आकार के अनुसार एम्बेड किया जाना चाहिए। गड्ढे के बाद और तय होने के बाद, क्षितिज के अनुसार बैकफिल मिट्टी, और फिर टर्फ लगाते हैं।

● दो विशिष्ट योजनाओं के डिजाइन चित्र

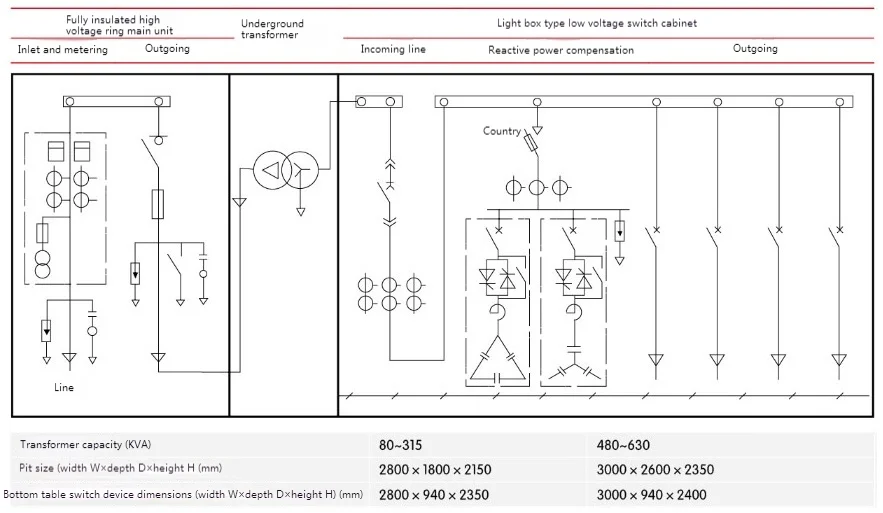

◆ HV रिंग मेन UNIY+अंडरग्राउंड ट्रांसफार्मर+कम वोल्टेज मीटरिंग ：

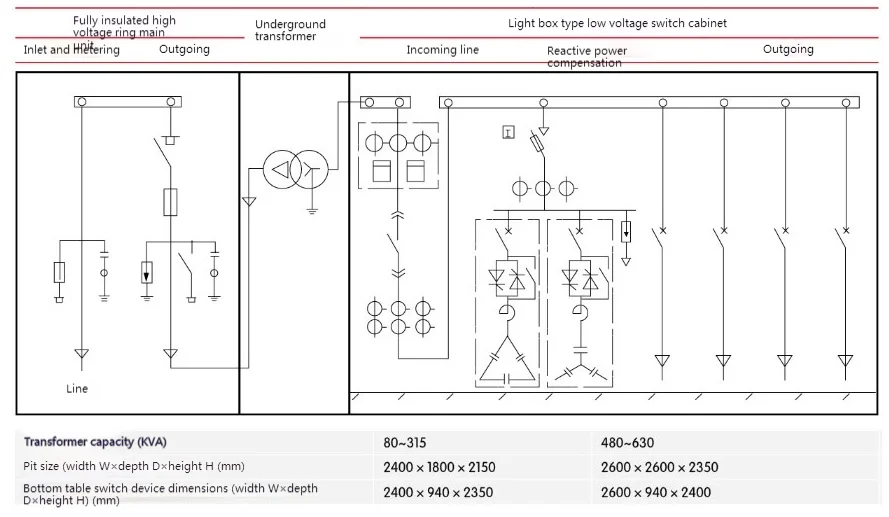

◆ एचवी रिंग मेन यूनिट+हाई वोल्टेज मीटरिंग+अंडरग्राउंड ट्रांसफार्मर+एलवी फीडर ：
