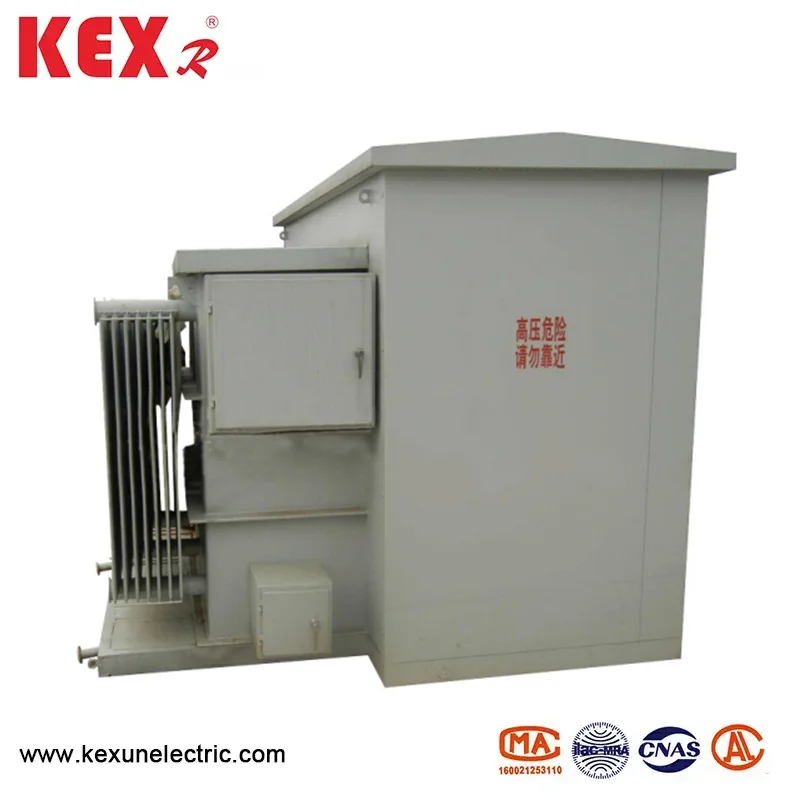

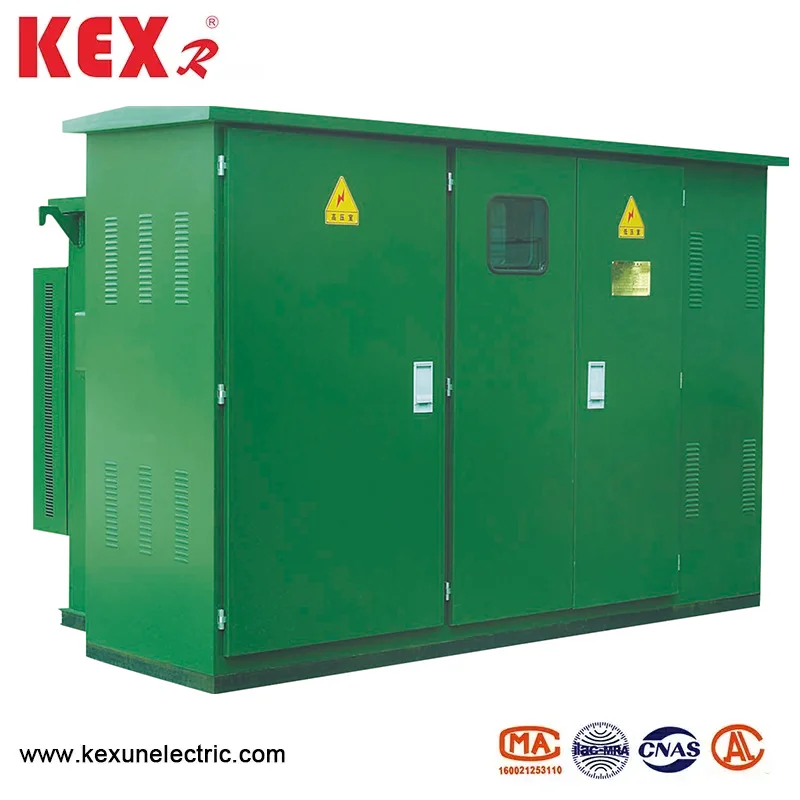

अमेरिकी प्रकार पैड-माउंटेड ट्रांसफार्मर
चीन निर्माण द्वारा निर्मित अमेरिकी प्रकार के पैड-माउंटेड ट्रांसफार्मर केक्सुन एक एकीकृत और मॉड्यूलर छोटे वितरण ट्रांसफार्मर है, जिसमें कॉम्पैक्ट संरचना, सुविधाजनक स्थापना और अच्छी सुरक्षा की विशेषताएं हैं, और इसका व्यापक रूप से शहरी वितरण नेटवर्क, आवासीय क्वार्टर, वाणिज्यिक क्षेत्रों और औद्योगिक बिजली की खपत में उपयोग किया जाता है।
मॉडल: ZBW-12
ब्रांड ： kexr
मॉडल: ZBW-12
ब्रांड ： kexr
अमेरिकन टाइपपैड-माउंटेड ट्रांसफार्मर में निम्नलिखित मुख्य विशेषताएं हैं।
◆ कॉम्पैक्ट डिजाइन
छोटे आकार, कम मंजिल की जगह, सीमित स्थान वाले स्थानों के लिए उपयुक्त।
अमेरिकी बॉक्स-प्रकार ट्रांसफार्मर संरचना को अपनाया जाता है, जो आमतौर पर एक कंक्रीट पैड-माउंटेड पर स्थापित होता है।

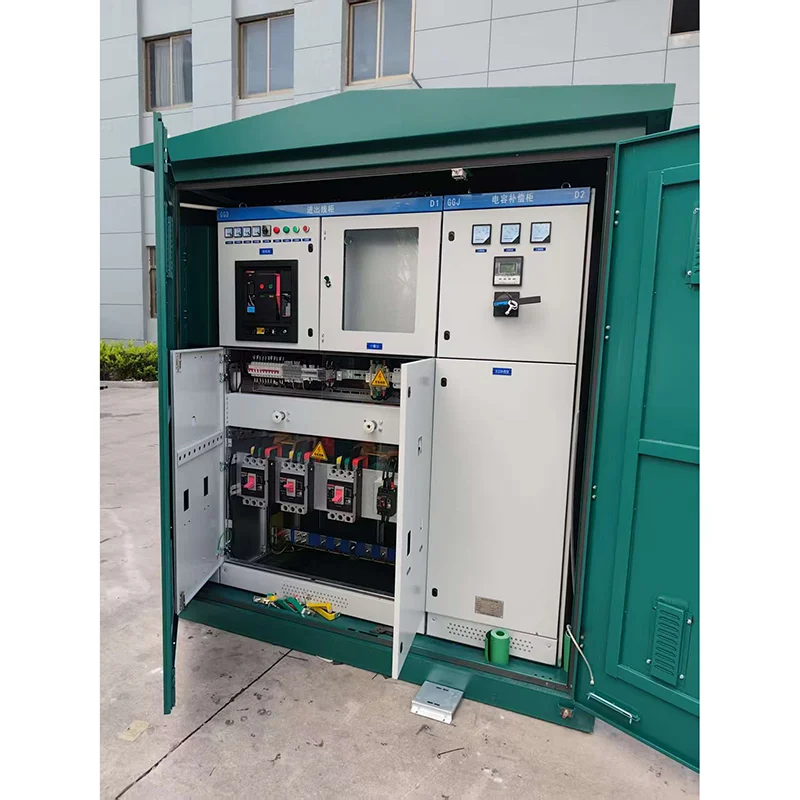

◆ पूर्व-इकट्ठी संरचना
ऑन-साइट इंस्टॉलेशन के कार्यभार को कम करने के लिए फैक्ट्री छोड़ने से पहले उच्च और निम्न वोल्टेज स्विच, ट्रांसफॉर्मर और सुरक्षा उपकरणों के एकीकरण को पूरा करें।
पूरी तरह से सील संरचना, नमी-प्रूफ, धूल-प्रूफ और संक्षारण-प्रूफ को अपनाएं।
◆ सुरक्षित और विश्वसनीय
बिजली के झटके के जोखिम को कम करने के लिए पूर्ण इन्सुलेशन डिजाइन को अपनाएं।
इसमें अधिभार, शॉर्ट सर्किट और तापमान संरक्षण के कार्य हैं, और यह स्थिर रूप से चलता है।
◆ आसान रखरखाव
अमेरिकन प्लग-इन केबल हेड (कोहनी केबल हेड) को अपनाया जाता है, जो त्वरित स्थापना और प्रतिस्थापन के लिए सुविधाजनक है। एक्सेस डोर का डिज़ाइन ऑपरेशन और रखरखाव के लिए उचित और सुविधाजनक है।
◆ मजबूत अनुकूलनशीलता
अमेरिकी प्रकार पैड-माउंटेड ट्रांसफार्मर बाहरी वातावरण के लिए उपयुक्त है, संरक्षण स्तर आमतौर पर IP67 तक पहुंचता है।
अनुकूलन योग्य डिजाइन विभिन्न वोल्टेज स्तर (जैसे 10kV/0.4kV) और क्षमता आवश्यकताओं (जैसे 50kva ~ 1600kva) को पूरा कर सकता है।
● अमेरिकी प्रकार के पैड-माउंटेड ट्रांसफार्मर के सामान्य अनुप्रयोग परिदृश्य
✅urban वितरण नेटवर्क: यह सड़कों और समुदायों के बिजली वितरण परिवर्तन के लिए उपयुक्त है, और कब्जे वाले क्षेत्र को कम करता है।
✅residential क्षेत्र: शांत डिजाइन, आवासीय क्षेत्रों में बिजली की आपूर्ति के लिए उपयुक्त।
✅ Commercial Center: सुंदर और कॉम्पैक्ट, शहर की उपस्थिति को प्रभावित किए बिना।
✅industrial पार्क: उच्च विश्वसनीयता के साथ कठोर वातावरण के लिए अनुकूलित।
✅ टेम्पोररी बिजली की खपत: जैसे कि निर्माण स्थल, प्रदर्शनियां, आदि, जो तेजी से तैनाती के लिए सुविधाजनक है।
● अमेरिकी प्रकार के पैड-माउंटेड ट्रांसफार्मर द्वारा उपयोग किए जाने वाले ट्रांसफार्मर तकनीकी पैरामीटर
|
क्रम संख्या |
वस्तु |
इकाई |
तकनीकी मापदंड |
|
1 |
रेटेड वोल्टेज |
केवी |
10/0.4 |
|
2 |
अधिकतम संचालन वोल्टेज |
केवी |
12 |
|
3 |
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|
4 |
रेटेड क्षमता |
केवीए |
150-1600 |
|
5 |
1min पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है |
केवी |
35 |
|
6 |
बिजली आवेग वोल्टेज |
केवी |
75 |
|
7 |
शीतलन विधि |
|
ओनान |
|
8 |
उच्च वोल्टेज बैकअप फ्यूज की वर्तमान को तोड़ना |
kA |
50 |
|
9 |
प्लग-इन फ्यूज की वर्तमान को तोड़ना |
kA |
2.5 |
|
10 |
पर्यावरण तापमान |
℃ |
-35 ~ 40 |
|
11 |
स्वीकार्य कुंडल तापमान बढ़ता |
℃ |
65 |
|
12 |
नो-लोड वोल्टेज विनियमन |
|
± 5% या ± 2*2.5% |
|
13 |
शोर स्तर |
डाटाबेस |
50 |
|
14 |
आईपी डिग्री |
|
IP43 |
◆ विभिन्न प्रकार के ट्रांसफार्मर के नुकसान की तुलना
|
क्षमता (kva) |
वोल्टेज 9 (केवी) |
कनेक्टिंग ग्रुप |
नो-लोड करंट% |
कोई लोड हानि % नहीं |
प्रतिबाधा वोल्टेज% |
लोड हानि (डब्ल्यू) |
|||||
|
एचवी |
लापरवाह |
एस 9 |
S10 |
एस 1 |
एस 9 |
S10 |
एस 1 |
||||
|
160 |
10 ± 5 Or2*± 2.5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ लोड स्विच के तकनीकी मापदंडों की तालिका अपनाई गई
|
वस्तु |
नाम |
इकाई |
315a |
630 ए |
|
रेटेड वोल्टेज |
|
केवी |
12 |
12 |
|
अधिकतम वर्तमान |
|
A |
315 |
630 |
|
रेटेड आवृत्ति |
|
हर्ट्ज |
50 |
50 |
|
Rated short-circuit closing current |
|
KA |
31.5 |
50 |
|
रेटेड शॉर्ट-टर्म करंट का सामना करना पड़ा |
|
KA |
12.5 |
50 |
|
रेटेड अल्पकालिक समय का सामना करना पड़ा |
|
S |
2 |
2 |
|
यांत्रिक जीवन |
|
समय |
2000 |
2000 |
|
बिजली आवेग परीक्षण |
जमीन तक का चरण |
केवी |
75 |
75 |
|
अलग -अलग अस्थिभंग |
85 |
85 |
||
|
1min काम आवृत्ति वोल्टेज का सामना करना पड़ता है |
जमीन तक का चरण |
42 |
42 |
|
|
अलग -अलग अस्थिभंग |
48 |
48 |
||
|
रेटेड पीक करंट का सामना करना पड़ता है |
|
KA |
31.5 |
50 |

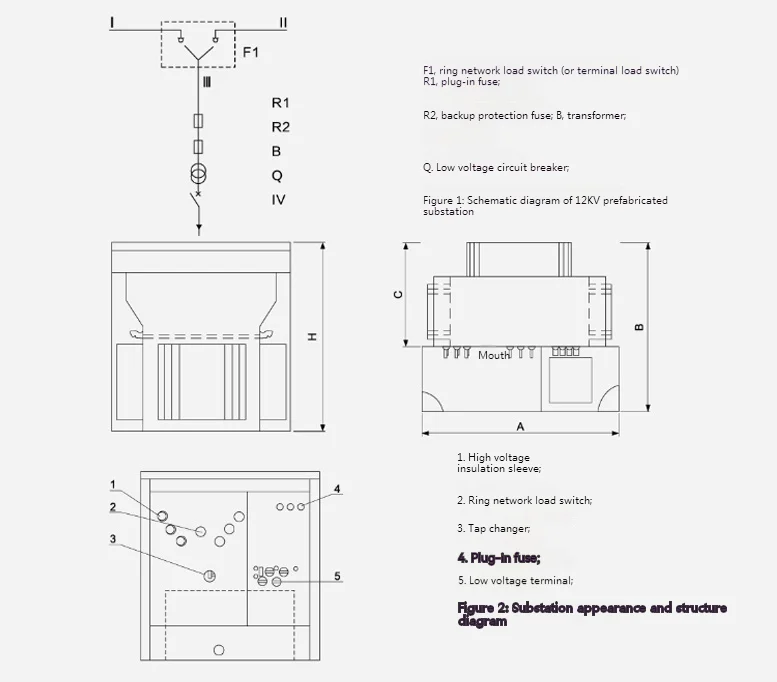

◆ अमेरिकी प्रकार के पैड-माउंटेड ट्रांसफार्मर के आयाम
|
ZBW-12 पूर्व-स्थापित अमेरिकी बॉक्स प्रकार सबस्टेशन मानक आयाम |
|||||||
|
क्षमता (kva) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
