भूमिगत ट्रांसफार्मर

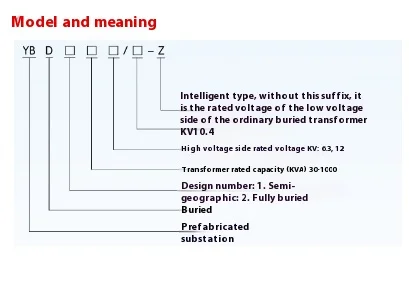

● मॉडल विवरण

● मुख्य विशेषताएं

▶ छुपा हुआ डिजाइन: YBD-12 प्रकार के भूमिगत ट्रांसफार्मर के मुख्य बिजली उपकरण

जमीनी स्थान के कब्जे को कम करने के लिए भूमिगत दफन है।

▶ लैंडस्केप इंटीग्रेशन: YBD-12 प्रकार के भूमिगत ट्रांसफार्मर की सतह का हिस्सा आसपास के वातावरण के साथ समन्वय करने के लिए हरियाली, मूर्तिकला या कला से सजाया गया है।

▶ उच्च सुरक्षा: भूमिगत संरचना बेहतर सुरक्षा प्रदान करती है और मानव निर्मित क्षति के जोखिम को कम करती है।

▶ पर्यावरण संरक्षण और शोर में कमी: भूमिगत लेआउट आसपास के क्षेत्र पर ट्रांसफार्मर ऑपरेशन शोर के प्रभाव को प्रभावी ढंग से कम कर सकता है।

▶ हीट डिसिपेशन ऑप्टिमाइज़ेशन: भूमिगत उपकरणों के सामान्य ऑपरेटिंग तापमान को सुनिश्चित करने के लिए विशेष गर्मी अपव्यय डिजाइन को अपनाएं।

● आवेदन परिदृश्य

अंडरग्राउंड ट्रांसफार्मर निम्नलिखित अवसरों के लिए बहुत उपयुक्त है:

◆ सिटी सेंटर

◆ व्यापार जिला

◆ Public spaces such as parks and squares.

◆ उच्च अंत आवासीय समुदाय

◆ ऐतिहासिक और सांस्कृतिक संरक्षण क्षेत्र

◆ पर्यटक आकर्षण

● भूमिगत ट्रांसफार्मर की संरचनात्मक संरचना

1.underground भाग:

◆ ट्रांसफॉर्मर बॉडी

◆ उच्च और कम वोल्टेज स्विचगियर

◆ केबल कनेक्शन सिस्टम

◆ वेंटिलेशन और गर्मी अपव्यय प्रणाली

◆ जल निकासी और नमी-प्रूफ सुविधाएं

2. ग्राउंड पार्ट:

◆ लैंडस्केप सजावट (ग्रीनिंग, मूर्तिकला, कला स्थापना, आदि)

◆ वेंट (छुपा हुआ डिजाइन)

◆ निरीक्षण प्रवेश द्वार

◆ सुरक्षा चेतावनी चिन्ह

● YBD-12 प्रकार के भूमिगत ट्रांसफार्मर के लाभ

◆ शहरी परिदृश्य की गुणवत्ता में सुधार करें

◆ फर्श की जगह बचाओ

◆ विद्युत चुम्बकीय विकिरण के प्रभाव को कम करें

◆ उपकरणों की सेवा जीवन का विस्तार करें (अधिक स्थिर भूमिगत वातावरण)

◆ दृश्य प्रदूषण को कम करें

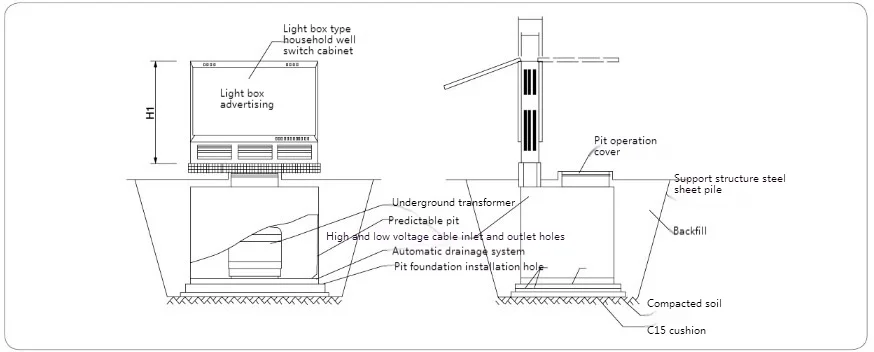

● वाईबीडी -12 टाइप अंडरग्राउंड ट्रांसफार्मर का इंस्टॉलेशन आरेख

● दो विशिष्ट योजनाओं के डिजाइन चित्र

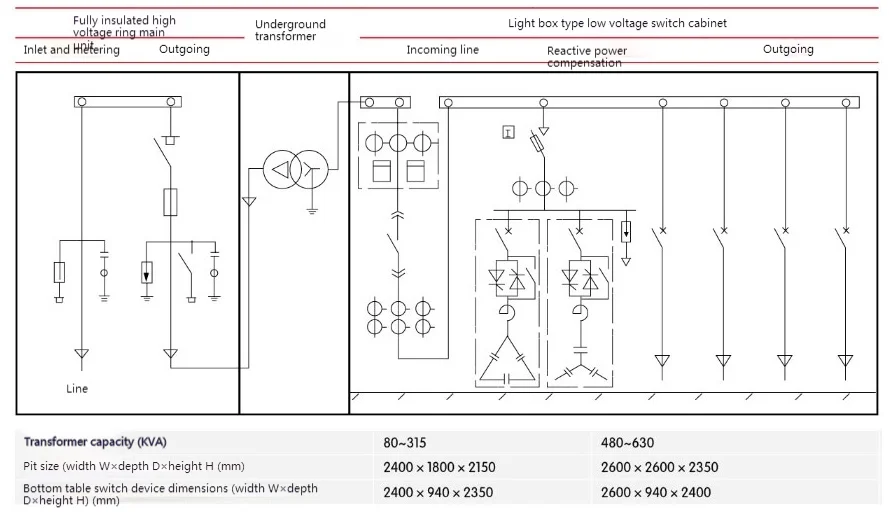

◆ एचवी रिंग नेटवर्क कैबिनेट+अंडरग्राउंड ट्रांसफार्मर+कम वोल्टेज मीटरिंग ：

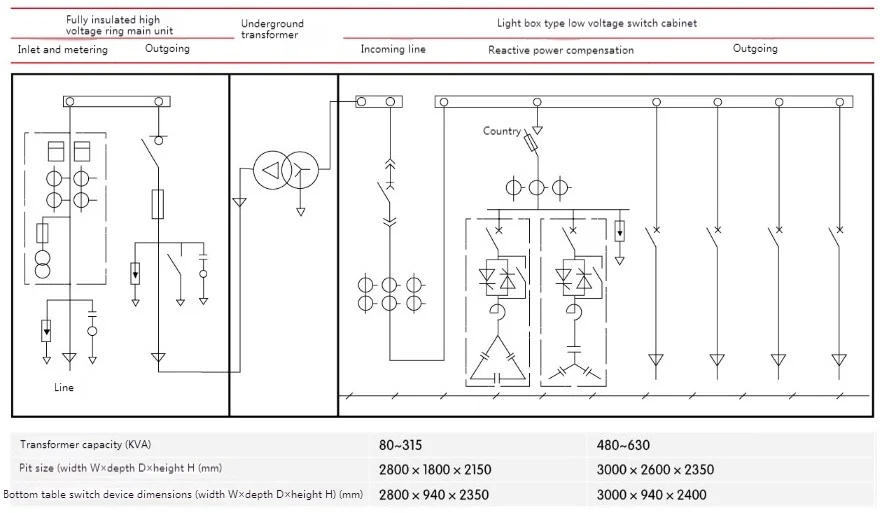

◆ एचवी रिंग नेटवर्क कैबिनेट+उच्च वोल्टेज मीटरिंग+अंडरग्राउंड ट्रांसफार्मर+एलवी फीडर ：
