एआईएस स्विचगियर

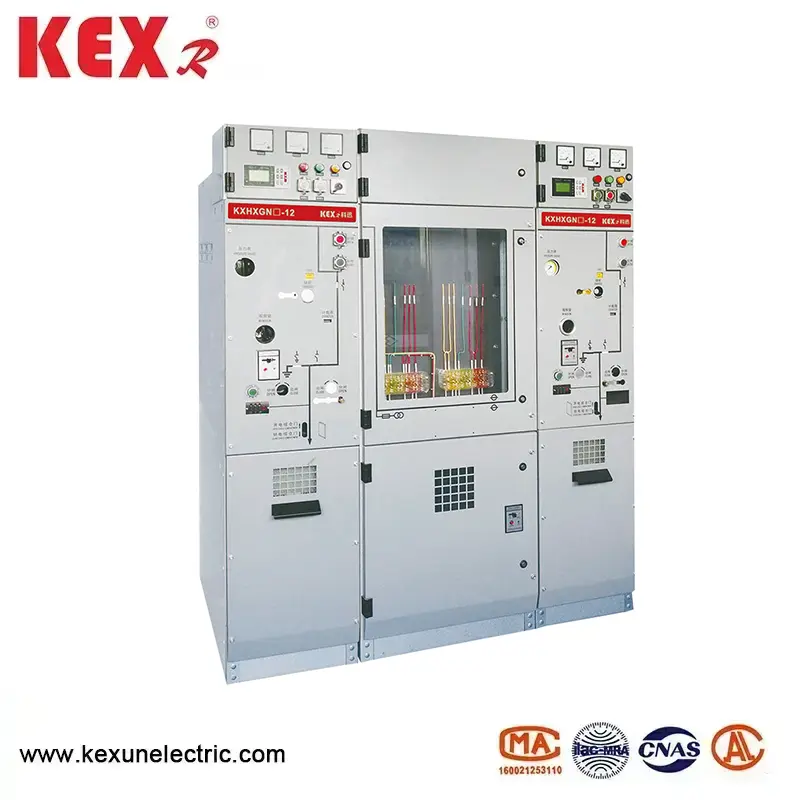

KXHXGN-12 प्रकार AIS स्विचगियर, KEXR द्वारा निर्मित, चीन में एक बिजली ट्रांसमिशन और वितरण उपकरण आपूर्तिकर्ता, एक 12kV गैस-अछूता रिंग नेटवर्क कैबिनेट (C-GIS) है जिसमें पर्यावरण संरक्षण गैस (जैसे कि शुष्क हवा, नाइट्रोजन या मिश्रित गैस) के साथ इन्सुलेशन माध्यम है, जो कि रिंग नेटवर्क बिजली की आपूर्ति, टर्मिनल पावर सप्लाई, टर्मिनल पावर सप्लाई और क्लोजिंग स्टेशनों के लिए उपयुक्त है।
मॉडल: KXHXGN-12
ब्रांड ： kexr
मॉडल: KXHXGN-12
ब्रांड ： kexr
● एआईएस स्विचगियर की मुख्य विशेषता
(१) पर्यावरण संरक्षण लाभ
◆ फ्री एसएफजीएएस: एआईएस स्विचगियर सूखी हवा, नाइट्रोजन या नए पर्यावरण संरक्षण गैस (जैसे जी, एयरप्लस®, आदि) को अपनाता है, जो यूरोपीय संघ एफ-गैस नियमों और चीन की "डबल कार्बन" नीति के अनुरूप है।
◆ कम कार्बन उत्सर्जन: एसएफ रिंग नेटवर्क कैबिनेट के साथ तुलना में, GWP (ग्लोबल वार्मिंग क्षमता) शून्य पर पहुंचता है।
(२) संरचनात्मक डिजाइन
◆ मॉड्यूलर डिज़ाइन: आने वाली लाइन, आउटगोइंग लाइन, पैमाइश और पीटी की एआईएस स्विचगियर यूनिट का विस्तार किया जा सकता है।
◆ संलग्न संरचना: एआईएस स्विचगियर का संरक्षण स्तर IP67 तक पहुंचता है, जो कि डस्टप्रूफ, नमी-प्रूफ और संघनन-प्रूफ है, जो कठोर वातावरण के लिए उपयुक्त है।
◆ कॉम्पैक्ट आकार: यह एआईएस रिंग नेटवर्क कैबिनेट की तुलना में अंतरिक्ष को बचाता है और पारंपरिक एसएफ। जीआईएस की तुलना में अधिक पर्यावरण के अनुकूल है।
(३) बुद्धिमान विकल्प
बुद्धिमान निगरानी (जैसे कि DTU, ऑनलाइन तापमान माप, आंशिक डिस्चार्ज मॉनिटरिंग, आदि) को इंटरनेट ऑफ थिंग्स (IoT) एक्सेस का समर्थन करने और दूरस्थ संचालन और रखरखाव का एहसास करने के लिए चुना जा सकता है।
● एआईएस स्विचगियर के तकनीकी पैरामीटर
◆ सर्किट ब्रेकर कैबिनेट
|
वस्तु |
इकाई |
डेटा |
|||
|
रेटेड वोल्टेज |
केवी |
12 |
|||
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|||
|
रेटेड इन्सुलेट स्तर |
1min वर्किंग फ़्रीक्वेंसी झेलना वोल्टेज |
चरण के लिए to चरण के लिए |
केवी |
42 |
|
|
तोड़ना |
48 |
||||
|
प्रकाश आवेग वोल्टेज का सामना करना पड़ता है （पीक） |
चरण के लिए to चरण के लिए |
केवी |
75 |
||
|
तोड़ना |
85 |
||||
|
1min पावर फ़्रीक्वेंसी ऑक्सिलरी/कंट्रोल सर्किट (जमीन पर) के वोल्टेज का सामना करना पड़ता है |
केवी |
2 |
|||
|
वर्तमान मूल्यांकित |
A |
630 |
|||
|
रेटेड अल्पकालिक वर्तमान （वर्चुअल वैल्यू） |
मुख्य सर्किट/अर्थिंग स्विच |
kA |
25/4 एस |
||
|
अर्थिंग परिपथ |
kA |
21.7/4 एस |
|||
|
रेटेड पीक करंट का सामना करना पड़ता है |
मुख्य सर्किट/अर्थिंग स्विच |
kA |
63 |
||
|
अर्थिंग परिपथ |
kA |
54.5 |
|||
|
रेटेड शॉर्ट सर्किट ब्रेक करंट एंड टाइम्स |
का/समय |
25/30 |
|||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक) |
kA |
63 |
|||
|
रेटेड केबल चार्जिंग ब्रेक करंट |
A |
25 |
|||
|
ब्रेकर O-0.3S-CO-180S-CO का रेटेड ऑपरेटिंग अनुक्रम |
|
|
|||
|
मेक्चरल लाइफ |
ब्रेकर /डिस्कनेक्टर |
समय |
10000/3000 |
||
|
आईपी डिग्री |
मोहरबंद डिब्बा |
|
IP67 |
||
|
एक प्रकार का शेल |
|
Ip4x |
|||
|
गैस दाब |
रेटेड गैस चार्जिंग स्तर (20 ℃, गेज दबाव) |
एमपीए |
0.02 |
||
|
रेटेड गैस मिन फ़्यूक्शन स्तर (20 ℃, गेज दबाव) |
एमपीए |
0 |
|||
|
सीलिंग प्रदर्शन, |
वार्षिक रिसाव दर |
%/वर्ष |
≤0.05 |
||
◆ लोड स्विच कैबिनेट
|
वस्तु |
इकाई |
डेटा |
|||
|
रेटेड वोल्टेज |
केवी |
12 |
|||
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|||
|
रेटेड इन्सुलेट स्तर |
1min वर्किंग फ़्रीक्वेंसी झेलना वोल्टेज |
|
केवी
|
|
|
|
|
|
||||
|
प्रकाश आवेग वोल्टेज का सामना करना पड़ता है （पीक） |
|
केवी
|
|
||
|
|
|
||||
|
1min पावर फ़्रीक्वेंसी ऑक्सिलरी/कंट्रोल सर्किट (जमीन पर) के वोल्टेज का सामना करना पड़ता है |
केवी |
2 |
|||
|
वर्तमान मूल्यांकित |
A |
630 |
|||
|
रेटेड अल्पकालिक वर्तमान （वर्चुअल वैल्यू） |
मुख्य सर्किट/अर्थिंग स्विच |
KA |
25/4 एस |
||
|
अर्थिंग परिपथ |
KA |
21.7/4 एस |
|||
|
रेटेड पीक करंट का सामना करना पड़ता है |
मुख्य सर्किट/अर्थिंग स्विच |
KA |
63 |
||
|
अर्थिंग परिपथ |
KA |
54.5 |
|||
|
रेटेड शॉर्ट सर्किट क्लोजिंग करंट (पीक) |
लोड स्विच/अर्थिंग स्विच |
KA |
63 |
||
|
रेटेड एक्टिव लोड इंटरप्टिंग करंट |
A |
630 |
|||
|
रेटेड क्लोज-लूप इंटरप्टिंग करंट |
A |
630 |
|||
|
5% रेटेड एक्टिव लोड इंटरप्टिंग करंट |
A |
31.5 |
|||
|
रेटेड केबल चार्जिंग ब्रेक करंट |
A |
10 |
|||
|
रेटेड एक्टिव लोड ब्रेक टाइम्स |
समय |
100 |
|||
|
ग्राउंड फॉल्ट करंट ब्रेकिंग |
ए/समय |
31.5/10 |
|||
|
ग्राउंड फॉल्ट की स्थिति के तहत लाइनों और केबलों की चार्जिंग करंट डिस्कनेक्ट हो गया है। |
ए/समय |
17.4/10 |
|||
|
मेक्चरल लाइफ |
ब्रेकर /डिस्कनेक्टर |
ए/समय |
10000/3000 |
||
|
आईपी डिग्री |
मोहरबंद डिब्बा |
|
IP67 |
||
|
एक प्रकार का शेल |
|
Ip4x |
|||
|
गैस दाब |
रेटेड गैस चार्जिंग स्तर (20 ℃, गेज दबाव) |
एमपीए |
0.02 |
||
|
रेटेड गैस मिन फ़्यूक्शन स्तर (20 ℃, गेज दबाव) |
एमपीए |
0 |
|||
|
सीलिंग प्रदर्शन, |
वार्षिक रिसाव दर |
%/वर्ष |
≤0.05 |
||
● एआईएस स्विचगियर का कार्यान्वयन मानक
◆ उच्च-वोल्टेज स्विचगियर और कंट्रोलगियर के लिए GB/T 1022 मानकों की सामान्य तकनीकी आवश्यकताएं। ◆ GB/T39063640.5KV AC धातु संलग्न स्विचगियर और नियंत्रण उपकरण।
◆ GB/T1985 हाई-वोल्टेज एसी आइसोलेटिंग स्विच और ग्राउंडिंग स्विच
◆ GB/T38043.6-40.5KV AC हाई-वोल्टेज लोड स्विच
◆ GB/T1984 हाई-वोल्टेज एसी सर्किट ब्रेकर
◆ GB/T4208 IP शेल सुरक्षा स्तर का कोड
◆ GB/T7354 आंशिक निर्वहन माप
◆ GB/T311.1 इन्सुलेशन समन्वय भाग 1: परिभाषा, सिद्धांत और नियम
● एआईएस स्विचगियर की शर्तों का उपयोग करना
◆ अधिकतम तापमान: +45 डिग्री सेल्सियस;
◆ न्यूनतम तापमान: -25 डिग्री सेल्सियस;
◆ अधिकतम तापमान: (24-घंटे का औसत) +35 डिग्री सेल्सियस;
◆ अधिकतम औसत सापेक्ष आर्द्रता (24 घंटे 1:, 95%; ऊंचाई: ≤ 1500 मीटर; भूकंपीय क्षमता: 8 डिग्री;
◆ सुरक्षा ग्रेड: चार्ज बॉडी सील IP67, स्विच कैबिनेट शेल IP4x ；
◆ आसपास की हवा को स्पष्ट रूप से संक्षारक दहनशील गैस और जल वाष्प द्वारा प्रदूषित नहीं किया जाना चाहिए।
◆ कोई लगातार हिंसक कंपन जगह नहीं है, और कठोर भागों के तहत कठोर डिजाइन सभी प्रकार की आवश्यकताओं को पूरा करता है।
◆ जब इसका उपयोग GB/T3906 से परे सामान्य पर्यावरणीय परिस्थितियों में किया जाता है, तो उपयोगकर्ता KEXR के साथ बातचीत करेगा

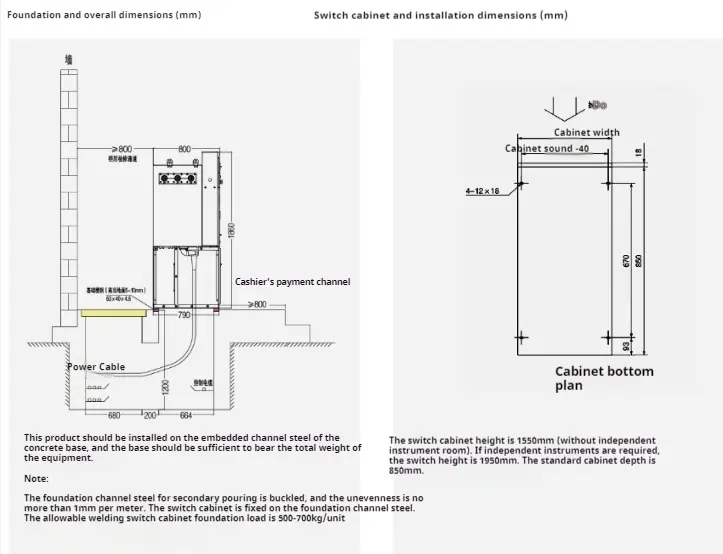

● स्थापना निर्देश
