35kV केबल जंक्शन बॉक्स

35kV केबल जंक्शन बॉक्स की मुख्य विशेषता

▶ रेटेड वोल्टेज: 35KV (IEC 62271-200 और GB/T 11022 मानकों के अनुरूप)।

▶ पूर्ण इन्सुलेशन और पूर्ण सीलिंग: ठोस इन्सुलेशन (जैसे कि एपॉक्सी राल और सिलिकॉन रबर) या एसएफ 6 गैस इन्सुलेशन को अपनाया जाता है, और आईपी 65/आईपी 67 के संरक्षण ग्रेड के साथ कोई नंगे कंडक्टर नहीं है।

▶ यूरोपीय प्लग-इन तकनीक: मानक परिरक्षित प्लग-इन केबल कनेक्टर्स (समर्थन लाइव ऑपरेशन (विशेष उपकरण आवश्यक हैं)।

▶ मॉड्यूलर डिज़ाइन: इनकमिंग और आउटगोइंग लाइनों को लचीले ढंग से विस्तारित किया जा सकता है (जैसे कि 1 इन, 3 आउट, 2 इन और 4 आउट)।

▶ बुद्धिमान चयन: दोष संकेतक, तापमान सेंसर, डीटीयू (वितरण टर्मिनल) को एकीकृत किया जा सकता है।

35kV केबल जंक्शन बॉक्स की विशिष्ट संरचनात्मक संरचना

▶ बॉक्स

स्टेनलेस स्टील /एसएमसी समग्र सामग्री संक्षारण-प्रतिरोधी है और बाहरी उपयोग के लिए उपयुक्त है (-40 ℃ ~+70 ℃)।

▶ अछूता बस

कॉपर या एल्यूमीनियम कंडक्टर, सिलिकॉन रबर /ईपीडीएम इन्सुलेशन, पावर फ़्रीक्वेंसी वोल्टेज ≥70kv, लाइटनिंग इम्पल्स 170kv।

▶ केबल कनेक्टर

35KV ने टेस्ट पॉइंट्स (वैकल्पिक) के साथ प्लग-इन कनेक्टर्स (जैसे टी-टाइप और कोहनी-प्रकार) को ढाल दिया।

▶ सुरक्षात्मक उपकरण

लाइटनिंग अरेस्टर, शॉर्ट-सर्किट फॉल्ट इंडिकेटर और लाइव डिस्प्ले का चयन किया जा सकता है।

▶ ग्राउंडिंग सिस्टम

बॉक्स और केबल परिरक्षण परत मज़बूती से ग्राउंडेड हैं (ग्राउंडिंग प्रतिरोध and4।)।

J 35KV केबल जंक्शन बॉक्स इंस्टॉलेशन और संचालन और रखरखाव

 ◆ स्थापना आवश्यकताओं

केबल स्ट्रिपिंग और कटिंग: इन्सुलेशन परत को नुकसान पहुंचाने से बचने के लिए संयुक्त विनिर्देशों (त्रुटि 1 मिमी) से सटीक मेल करें।

▶ कनेक्टर स्थापना: संपर्क सतह को साफ करें और ऑक्सीकरण को रोकने के लिए सिलिकॉन ग्रीस लागू करें। एक टोक़ रिंच के साथ कस लें (उदाहरण के लिए, टी-जॉइंट को 35 ~ 40n मीटर की आवश्यकता है)।

▶ ग्राउंडिंग: बॉक्स और केबल शील्ड को मज़बूती से ग्राउंड किया जाना चाहिए (ग्राउंडिंग प्रतिरोध ω4।)।

◆ सुरक्षित ऑपरेशन

▶ बिजली की विफलता के बाद बिजली की जाँच करें, और संचालन करते समय इंसुलेटिंग दस्ताने और चश्मे पहनें।

▶ सुनिश्चित करें कि कनेक्टर को प्लग करने और अनप्लग करने से पहले ग्राउंडिंग स्विच बंद है (यदि कोई हो)।

◆ रखरखाव सुझाव

▶ वार्षिक निरीक्षण: अवरक्त तापमान माप (जोड़ों के तापमान वृद्धि की निगरानी पर ध्यान केंद्रित करना)।

▶ सील निरीक्षण: हर पांच साल में एक बार सीलिंग रिंग को बदलें (नमी और धूल सबूत)।

▶ इन्सुलेशन टेस्ट: हर 3 साल में वोल्टेज टेस्ट का सामना करना पड़ें।

● 35kV यूरोपीय प्रकार के केबल जंक्शन बॉक्स का तकनीकी पैरामीटर

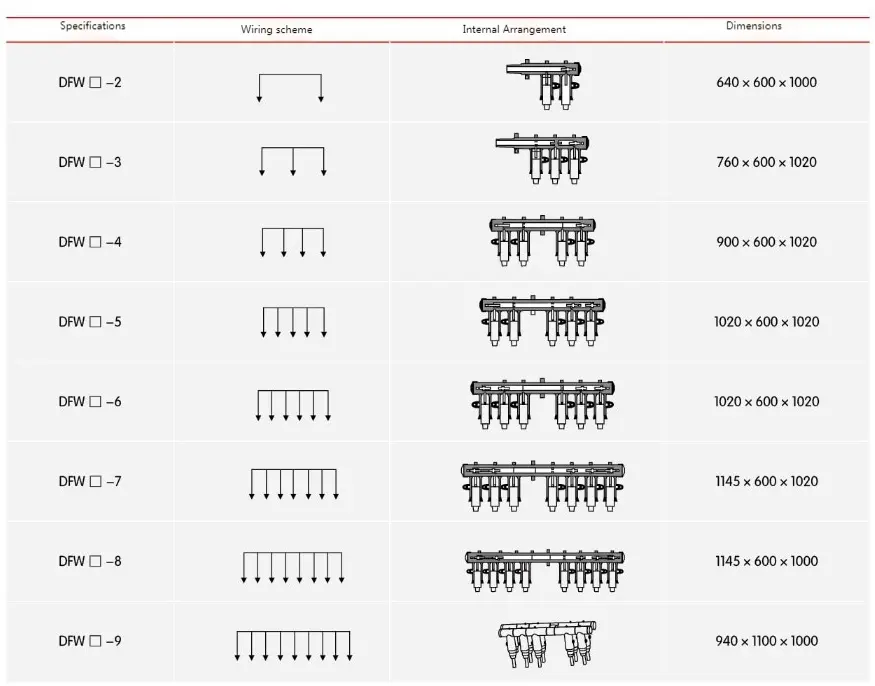

● 35kV यूरोपीय प्रकार केबल जंक्शन बॉक्स ऑर्डर नंबर विवरण
