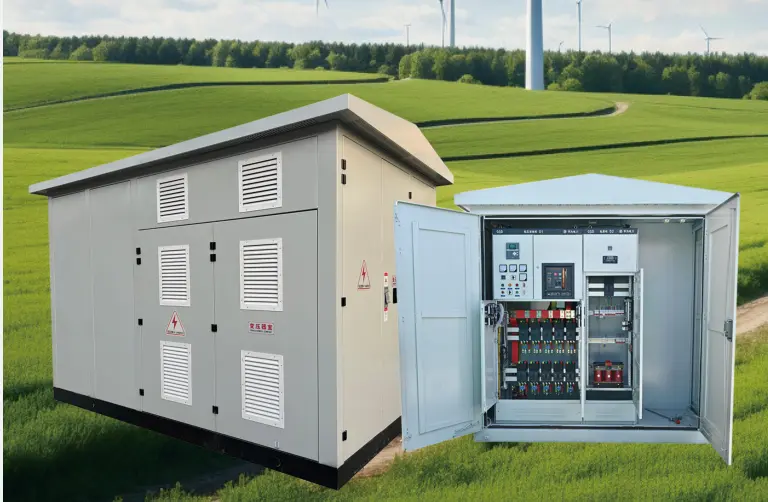

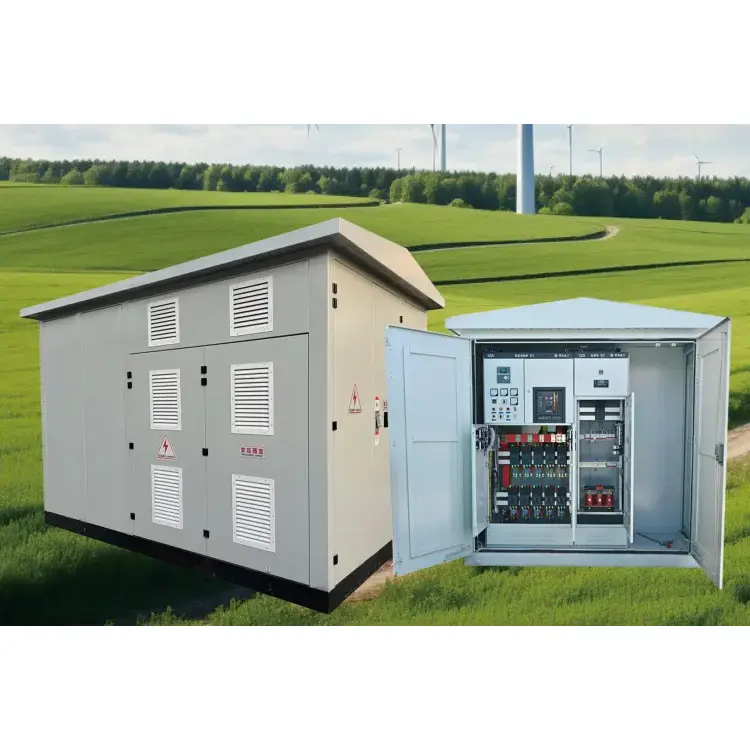

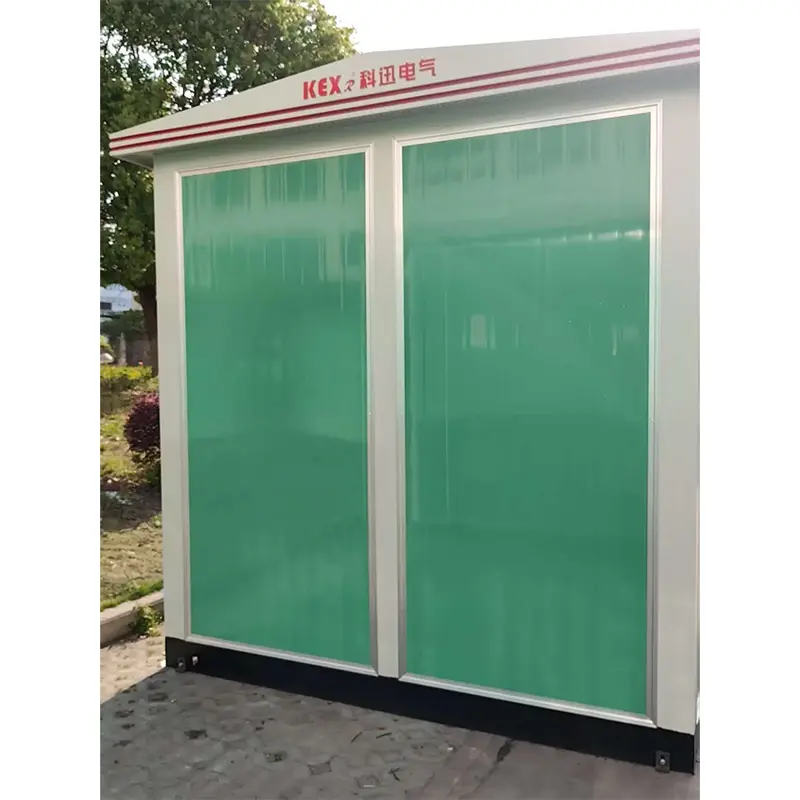

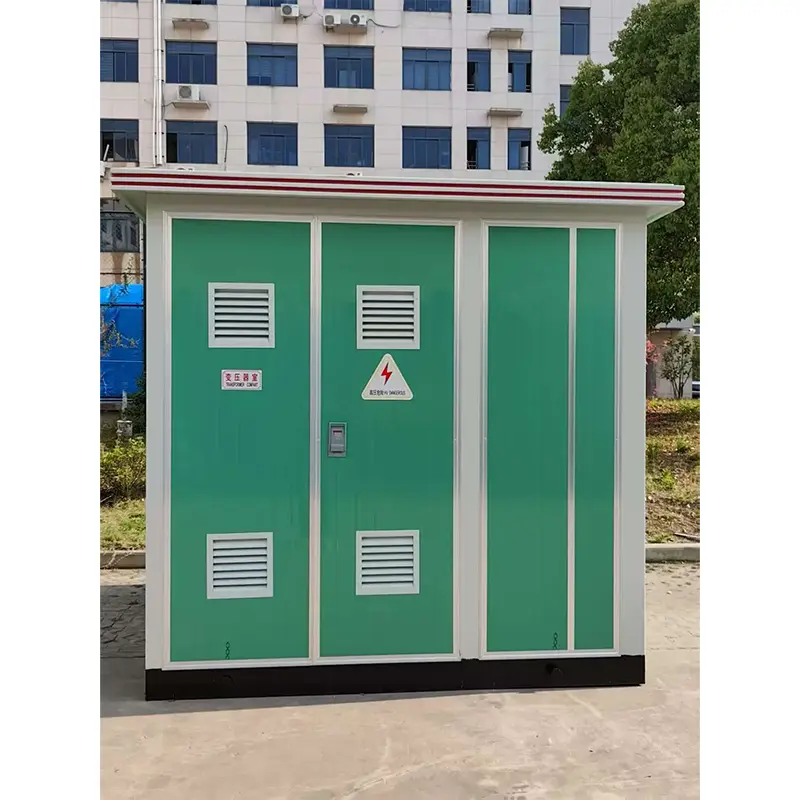

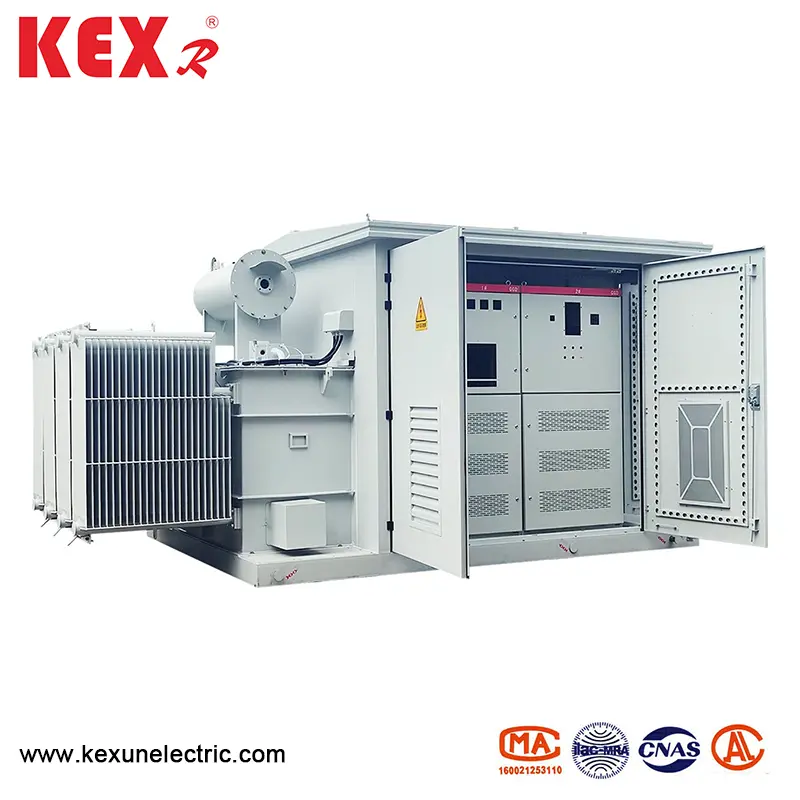

फोटोवोल्टिक स्टेप-अप बॉक्स ट्रांसफार्मर

● YB-12 प्रकार की बुनियादी रचना फोटोवोल्टिक स्टेप-अप बॉक्स ट्रांसफार्मर

फोटोवोल्टिक स्टेप-अप बॉक्स ट्रांसफार्मर आमतौर पर निम्नलिखित तीन भागों द्वारा एक बॉक्स में एकीकृत किया जाता है: ol फोटोवोल्टिक इन्वर्टर (वैकल्पिक भाग): फोटोवोल्टिक मॉड्यूल द्वारा प्रत्यक्ष वर्तमान (डीसी) आउटपुट को बदलें वर्तमान (एसी) में, और कॉमन आउटपुट वोल्टेज 270V, 315V, 400V, आदि। पावर ग्रिड (जैसे 10kV और 35kV)।

◆ उच्च वोल्टेज स्विचगियर: सर्किट ब्रेकर, डिस्कनेक्टर्स, सुरक्षात्मक उपकरणों, आदि सहित, ग्रिड-कनेक्टेड नियंत्रण और सिस्टम सुरक्षा के लिए उपयोग किया जाता है। नोट: कुछ बॉक्स ट्रांसफार्मर में इनवर्टर शामिल नहीं हो सकते हैं, लेकिन केवल ट्रांसफॉर्मर और उच्च-वोल्टेज स्विच ("प्योर बूस्ट बॉक्स ट्रांसफॉर्मर" कहा जाता है) को बढ़ावा देना।

● फोटोवोल्टिक स्टेप-अप बॉक्स ट्रांसफार्मर के मुख्य कार्य

◆ वोल्टेज बूस्ट: ग्रिड से जुड़े वोल्टेज के लिए पावर ग्रिड की आवश्यकताओं को पूरा करें।

◆ इलेक्ट्रिक एनर्जी आइसोलेशन: फोटोवोल्टिक सिस्टम ट्रांसफार्मर के माध्यम से पावर ग्रिड से विद्युत रूप से पृथक होता है।

◆ सुरक्षा समारोह: ओवर-करंट, ओवर-वोल्टेज, शॉर्ट सर्किट, द्वीप संरक्षण, आदि।

◆ निगरानी और नियंत्रण: रिमोट मॉनिटरिंग का समर्थन करें और वास्तविक समय में वोल्टेज, वर्तमान और शक्ति जैसे डेटा एकत्र करें।

● फोटोवोल्टिक स्टेप-अप बॉक्स ट्रांसफार्मर तकनीकी विशेषताएं

◆ कुशल गर्मी विघटन: वेंटिलेशन या जबरन गर्मी अपव्यय (जैसे प्रशंसकों और एयर कंडीशनर) को उपकरण के सेवा जीवन को प्रभावित करने वाले उच्च तापमान से बचने के लिए बॉक्स डिजाइन में विचार किया जाना चाहिए।

◆ सुरक्षा ग्रेड: आमतौर पर IP54 या उच्चतर, धूल-प्रूफ, नमी-प्रूफ और नमक कोहरे-प्रूफ (तटीय या उच्च ऊंचाई वाले क्षेत्रों के लिए उपयुक्त)।

◆ कम-हानि ट्रांसफार्मर: अनाकार मिश्र धातु या ऊर्जा-बचत सिलिकॉन स्टील शीट का उपयोग नो-लोड हानि को कम करने के लिए किया जाता है।

◆ इंटेलिजेंट ग्रिड कनेक्शन: रिएक्टिव पावर कम्पेंसेशन (एसवीजी) और हार्मोनिक दमन जैसे समर्थन फ़ंक्शन, और पावर ग्रिड विनिर्देशों के अनुरूप।

● तकनीकी पैरामीटर

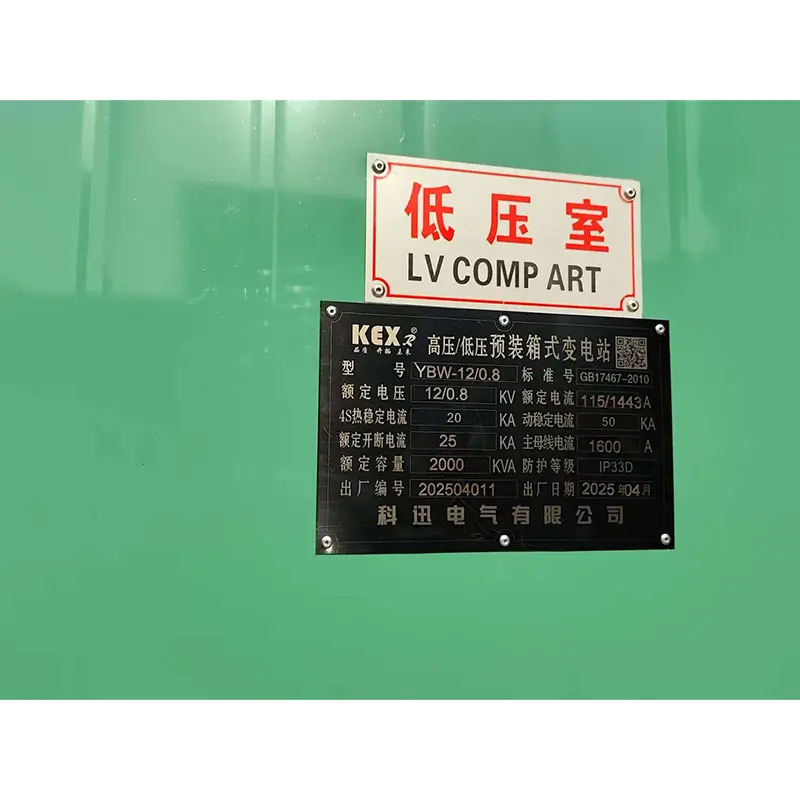

रेटेड वोल्टेज का स्तर: 35kV और 10kV और नीचे;  आवृत्ति: 50;  इन्सुलेशन स्तर (नीचे तालिका देखें)।
